带压力表便携手动充气泵结构设计

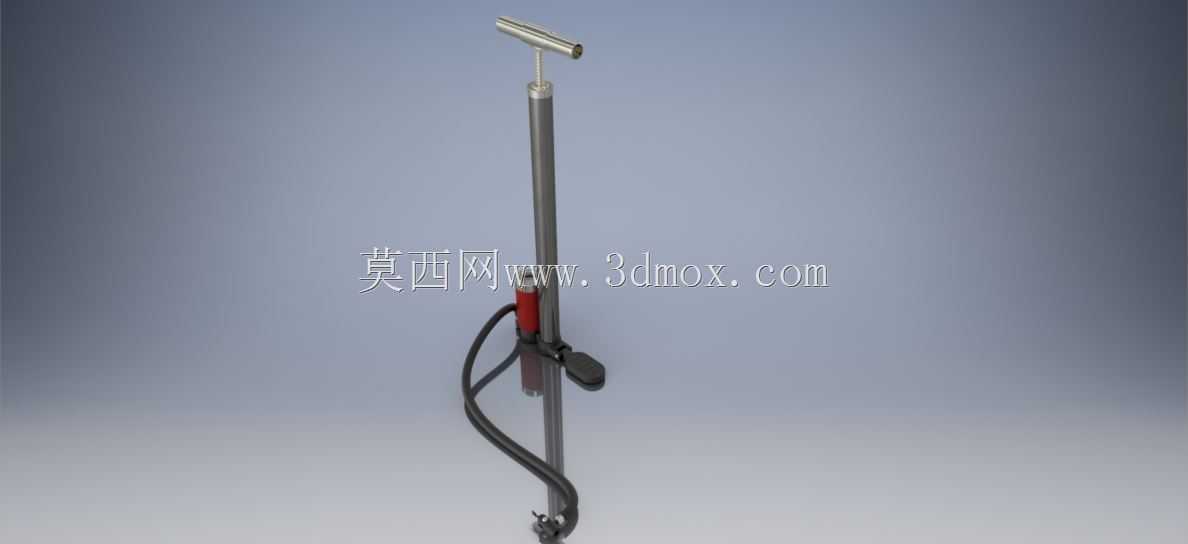

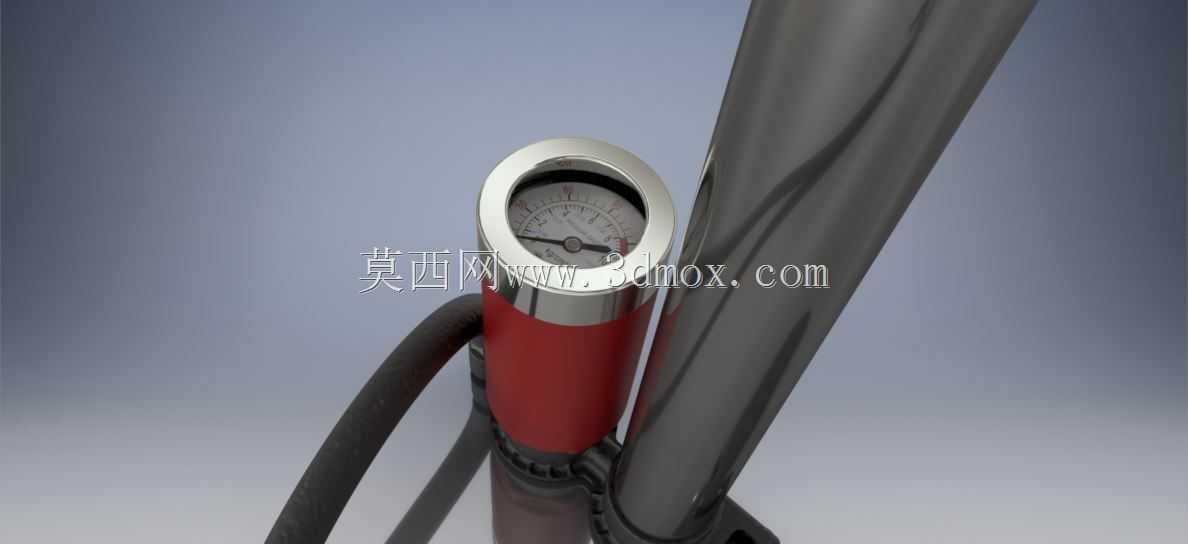

　　日常民用及小型运维场景里，手动充气类工具的使用频次一直不低，这款带集成压力表的手动泵，核心适配场景覆盖家用自行车轮胎补气、球类充气、小型充气玩具加压，也可临时用于低压气动小件的气密性测试辅助供气，不需要外接电源或气源，完全依靠手动往复操作即可完成加压作业，对户外无供电场景、家庭日常储备场景的适配性很强。从结构设计逻辑来看，这款手动泵将压力表集成在泵体出气端的上部位置，和传统外置胎压表的打气筒不同，集成式结构减少了外接管路的接头数量，也就降低了长期使用后接头漏气的概率，压力表的表盘朝向操作侧，用户在往复压动泵杆的过程中，不需要俯身或调整角度就能直接读取当前输出压力数值，避免充气过压造成轮胎、球类的爆损风险。

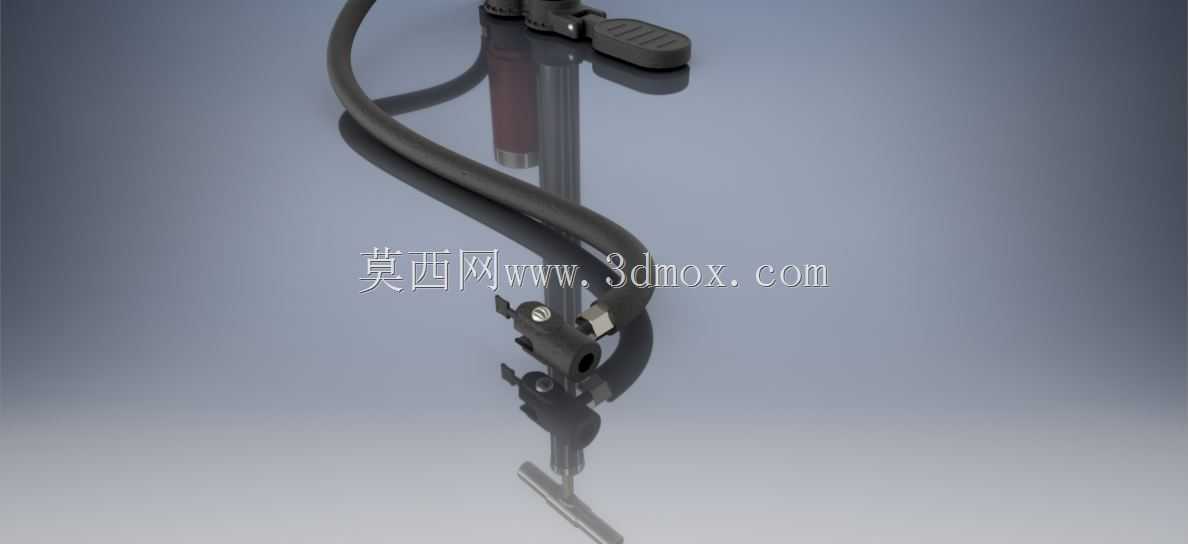

　　泵体的主缸筒采用细长型结构设计，在保证单次压动出气量的前提下，尽可能压缩了整体收纳尺寸，缸筒外壁做了防滑包覆处理，低温环境下操作也不会出现握持打滑的问题，出气软管采用耐弯折的橡胶材质，软管长度预留了足够的操作余量，连接轮胎气门嘴后，泵体可以稳定放置在地面，不会因为软管长度不足导致泵体倾斜、气门嘴连接处受力弯折漏气。从功能特性上看，这款手动泵的单向阀结构集成在泵体底部的活塞组件上，活塞上行时缸筒内部形成负压，外界空气经过进气过滤结构进入缸筒，活塞下行时单向阀封闭进气通路，压缩空气经过出气通路、软管输出到待充气物件内部，整个气路的流道做了圆弧过渡处理，减少压缩空气流动过程中的阻力损失，降低手动操作的发力负担。

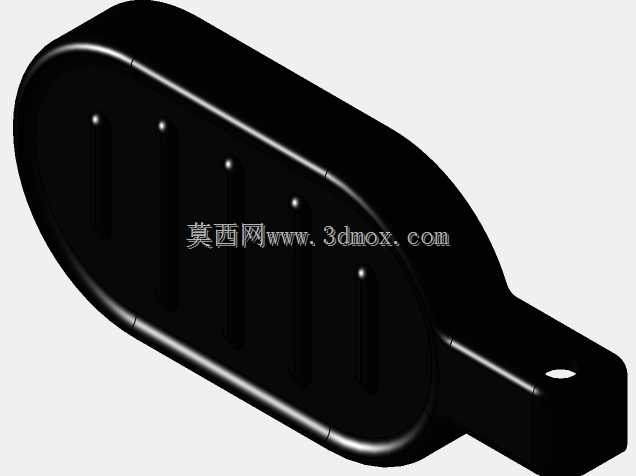

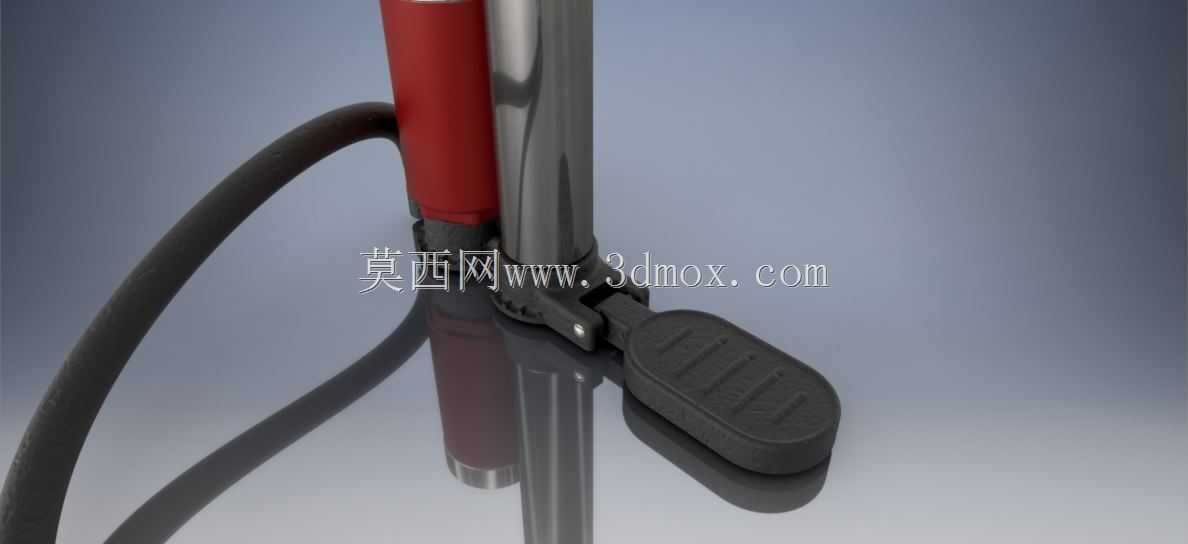

　　压力表的量程适配民用场景的常见压力需求，覆盖自行车轮胎、篮球、足球等物件的标准充气压力区间，表盘刻度做了高对比度标识，光线不足的环境下也能快速识别压力数值，避免误读。考虑到实际使用中的安装与操作边界，这款手动泵的底部支撑脚做了加宽处理，放置在硬质地面、软质泥地都能保持稳定，不会在压动过程中出现侧翻；泵杆的握持手柄采用符合人体工学的弧形造型，长时间操作也不会出现硌手的问题，整体收纳后可以放入自行车车包、家用工具箱，不会占用过多储物空间。气路连接部位的密封件采用耐老化的橡胶材质，长期存放也不会出现密封失效、漏气的问题，出气接头配备了通用的美式气门嘴转接结构，也可以通过配套转接头适配法式气门嘴、球类充气针等不同接口，

　　不需要额外购置转接配件就能覆盖绝大多数日常低压充气需求。在结构建模的过程中，需要重点关注活塞与缸筒的配合间隙，间隙过大会导致压缩过程漏气、打气效率下降，间隙过小则会增大活塞往复运动的摩擦力，提升操作力度要求；压力表与泵体的连接部位需要做密封槽设计，加装O型密封圈保证连接位置的气密性，避免压力数值出现偏差；出气软管与泵体、接头的连接位置需要做防脱结构，避免加压过程中软管脱落造成压力瞬间释放。另外，泵杆与缸筒的导向结构需要保证足够的配合长度，避免压动过程中泵杆出现偏摆，导致活塞密封圈偏磨、缩短使用寿命。
