印刷行业气动压合书机结构设计

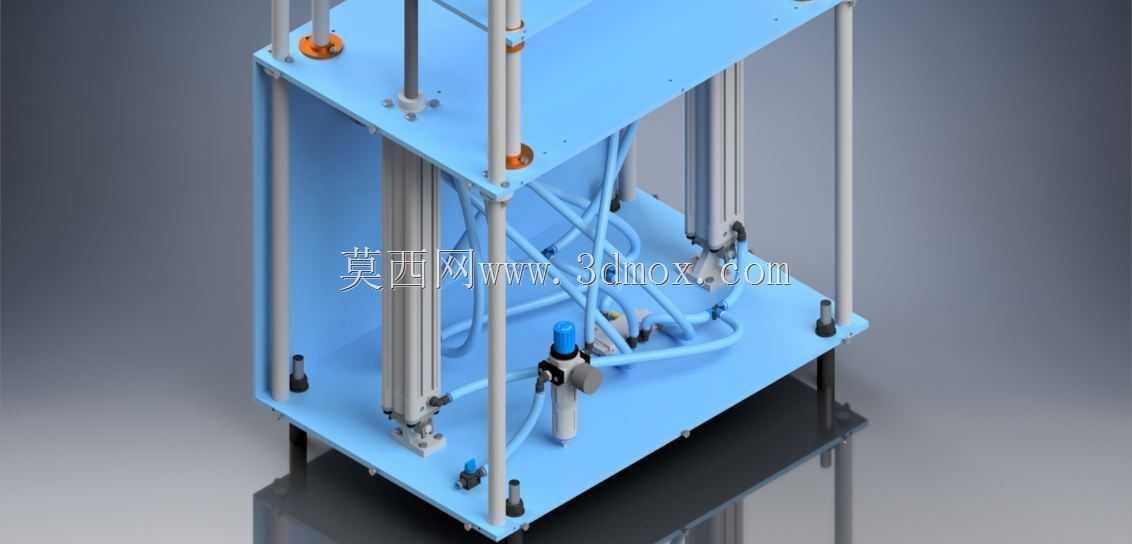

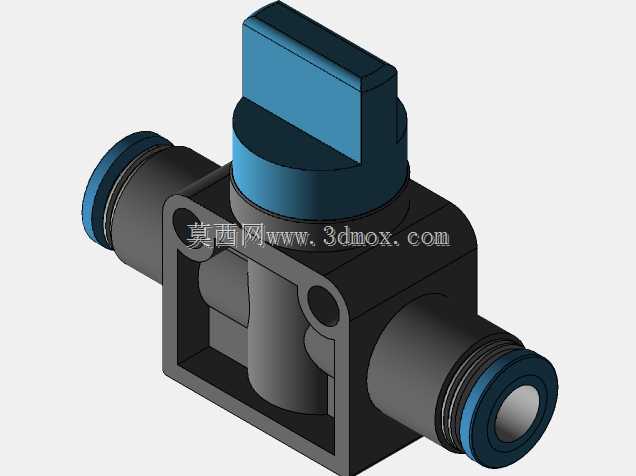

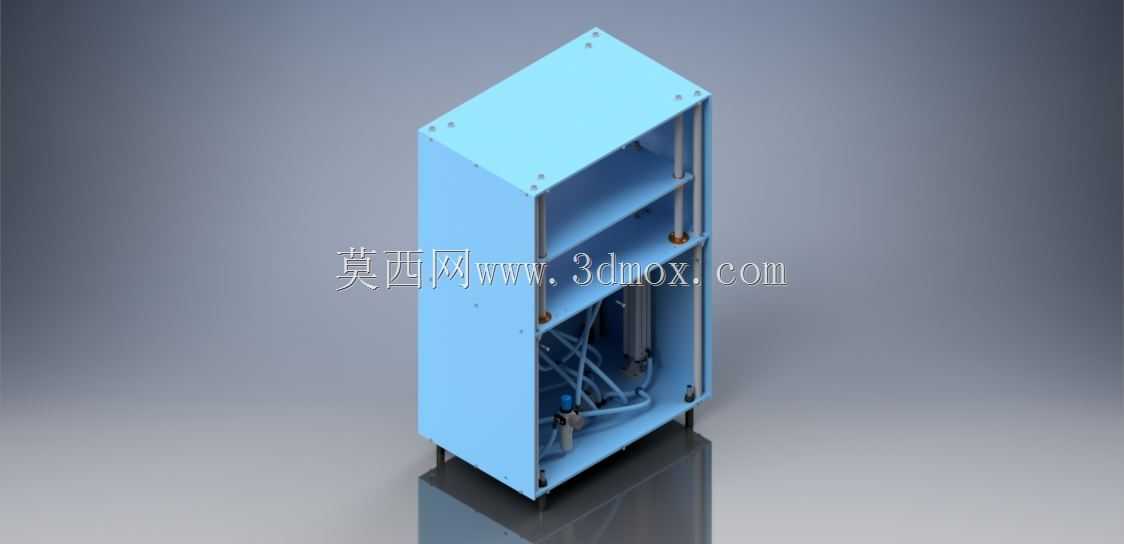

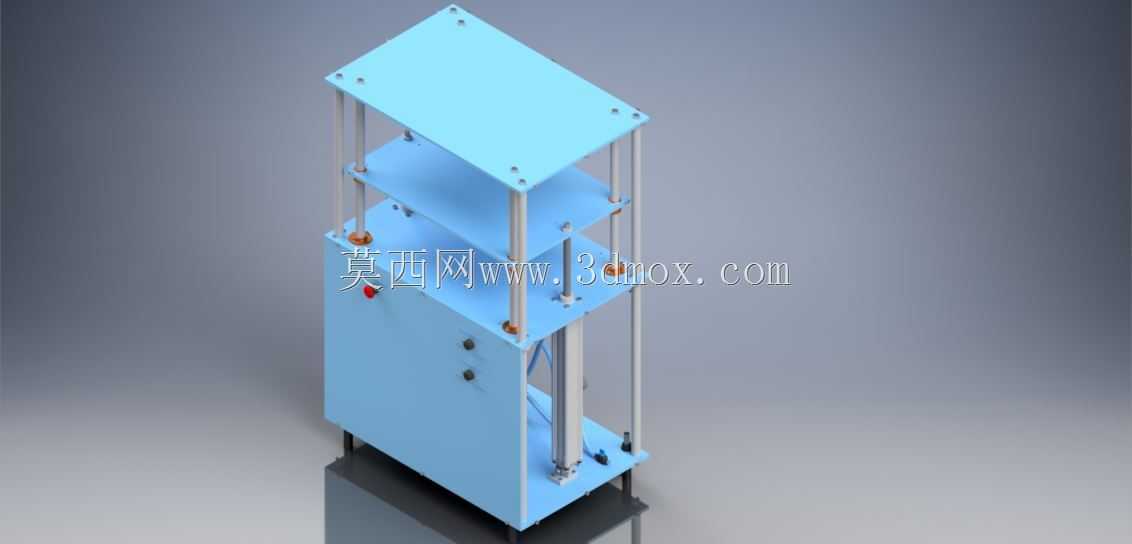

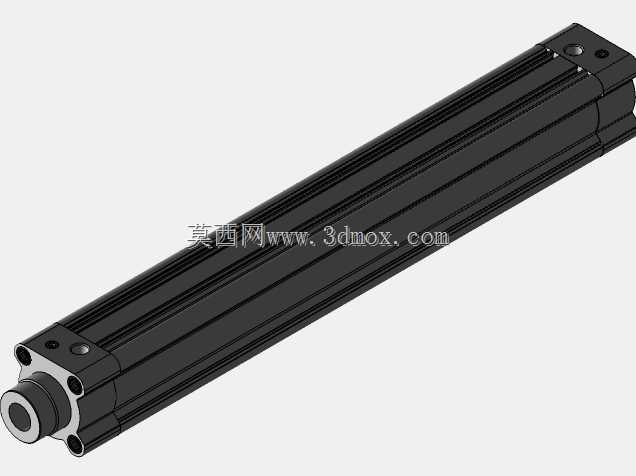

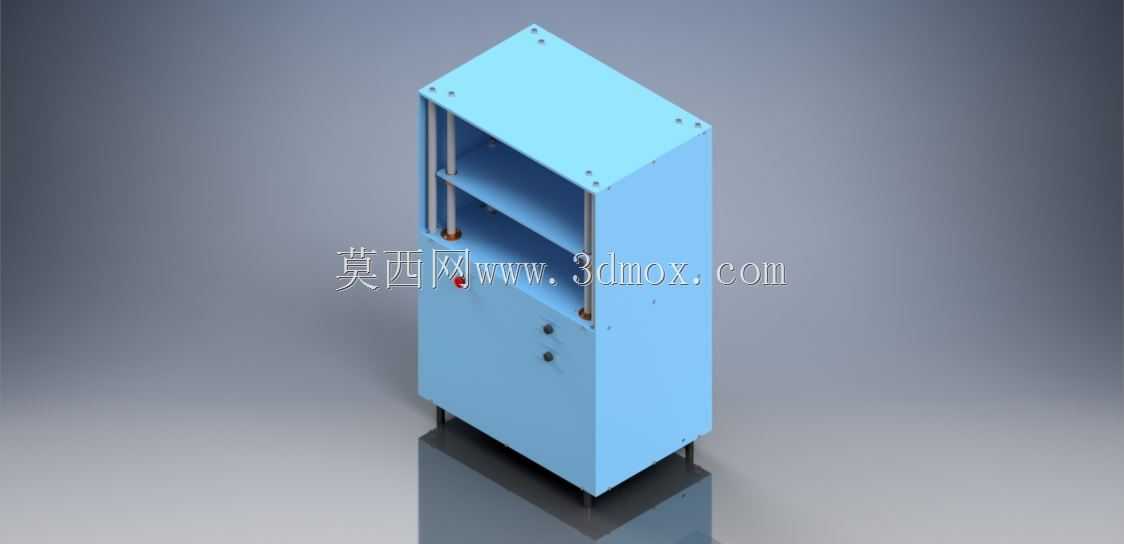

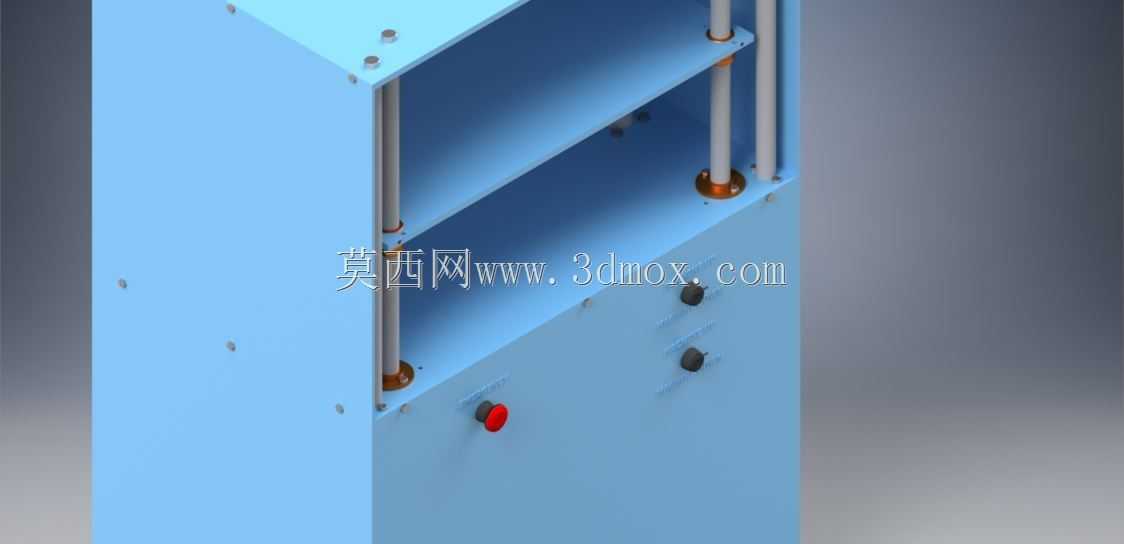

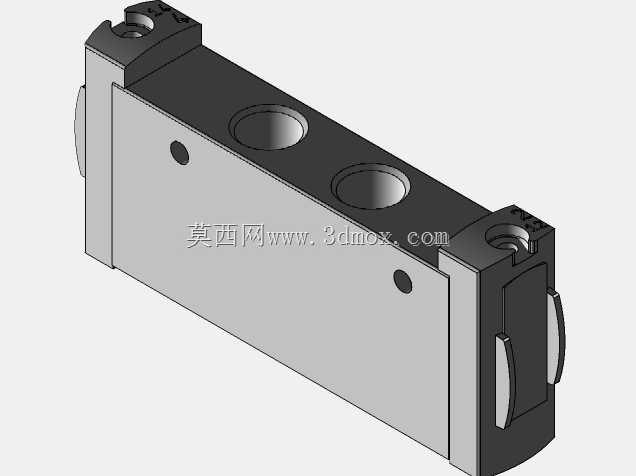

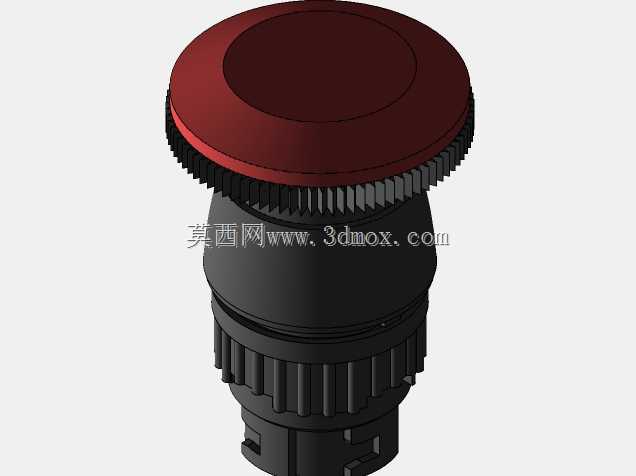

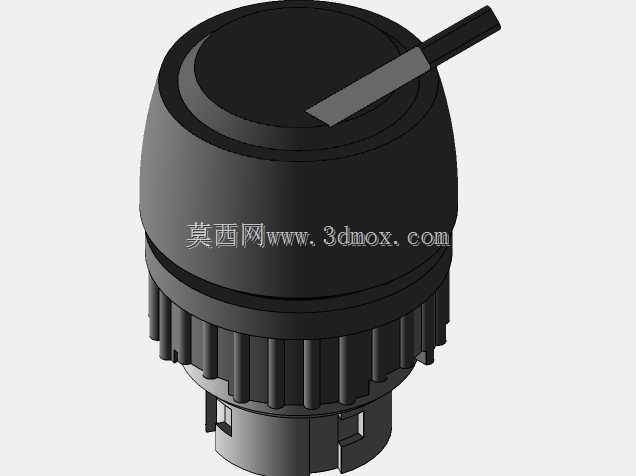

这款印刷板书机主要面向印刷行业的印后加工场景，尤其适配幼儿教科书、厚纸板书刊的生产环节，核心作用是完成胶层的均匀压合作业。在实际书刊生产流程中，印刷完成的印层背面涂胶后需要与厚纸板牢固粘合，传统人工压合容易出现胶层分布不均、粘接错位、施压力度不一致的问题，直接影响书刊成品的平整度与粘接牢固度，这款设备正是针对这一痛点设计，通过机械施压让胶层均匀铺开，保证纸板与印层贴合整齐，为后续的裁切、装订工序提供合格的半成品。设备采用纯气动工作系统作为动力源，内部设置拨动手阀控制气缸执行器的上下往复动作，上下压合工位可以交替运行，相比传统单工位压合设备，能够有效减少待料等待时间，大幅提升压合工序的生产效率，同时气动驱动的施压力度稳定可控，能够避免人工操作时压力不均导致的粘接缺陷，也能杜绝人工操作压机时容易出现的机械伤害风险，提升生产环节的安全性。设备整体采用立式柜式结构设计，外部为一体式钣金柜体，将气动管路、执行元件全部收纳在柜体内部，既可以避免生产车间的粉尘、纸屑污染内部传动与气动元件，延长设备使用寿命，也能让设备外观整洁规整，适配印刷车间的规范化布局要求。柜体正面设置操作按钮与拨动手阀，操作高度符合人体工学设计，操作人员无需弯腰或者抬手即可完成启停、压合控制，降低长时间操作的疲劳感。设备的外形尺寸经过精准核算，整体高度1.5米，长度0.8米，宽度0.5米，占地面积不足0.5平方米，对车间安装空间要求极低，既可以单独布置在印后生产线的衔接工位，也可以多台并排摆放组成批量压合作业单元，不需要额外改造车间地面或者预留特殊安装空间，设备底部设置可调支撑脚，能够根据地面平整度调整设备水平度，保证压合作业时台面受力均匀，不会因为设备倾斜导致压合压力偏移。在结构设计层面，压合工作面采用平整加厚钢板制作，平面度公差控制在0.1mm以内，能够保证施压时整个版面的压力均匀分布，不会出现局部压力不足导致的脱胶、鼓包问题；气缸执行器选用大缸径标准气缸，输出压力稳定可调，可以根据不同厚度纸板、不同类型胶水的工艺要求调整压合力大小，适配多种规格板纸书的生产需求；柜体侧面设置透明防护栏，既可以观察内部气缸运行状态，也能防止异物误入压合区域，进一步提升设备运行的安全系数。
