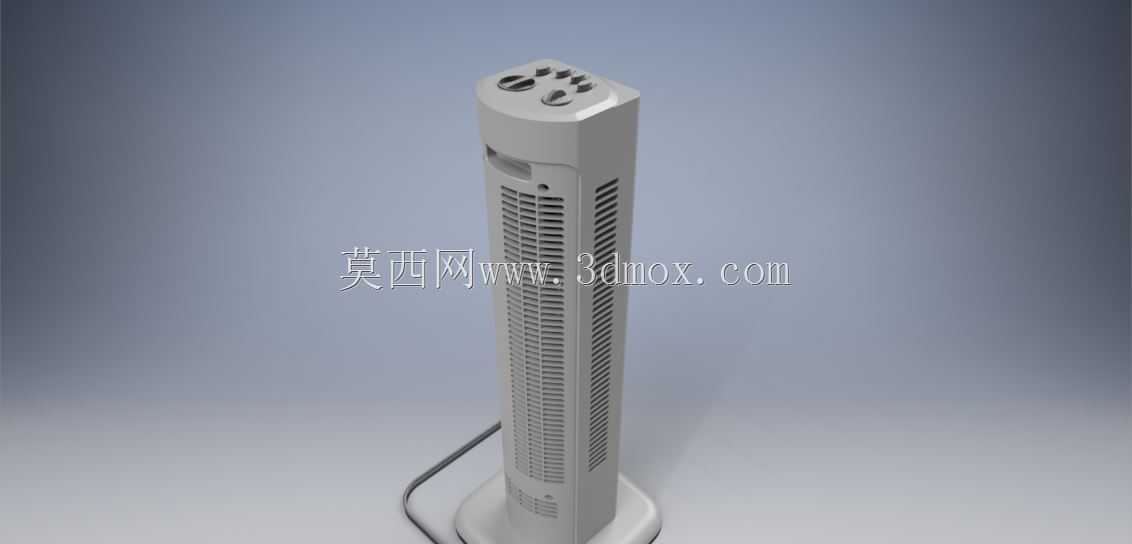

家用立式塔扇外观与内部结构三维设计

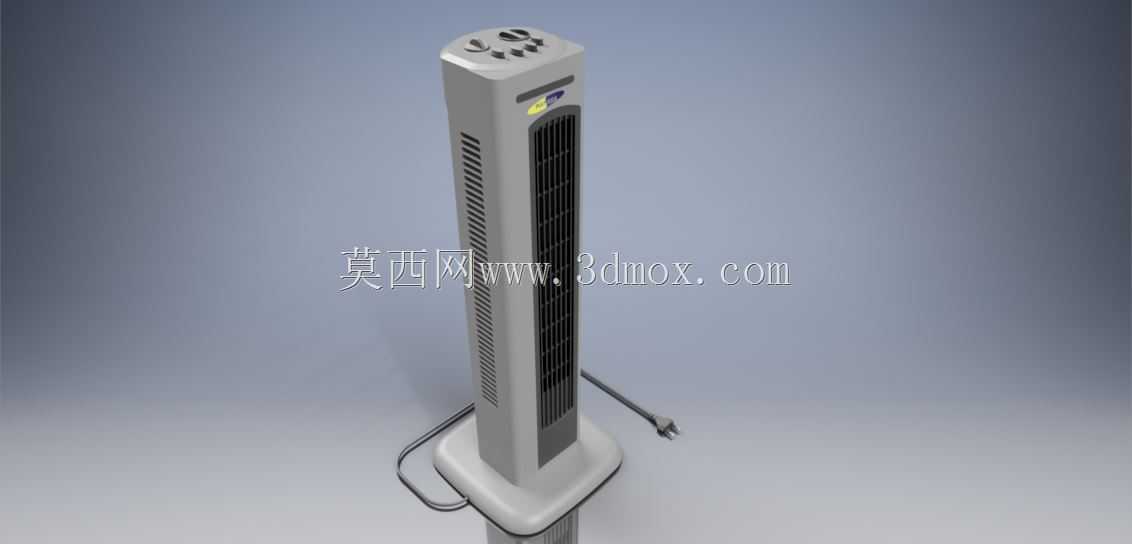

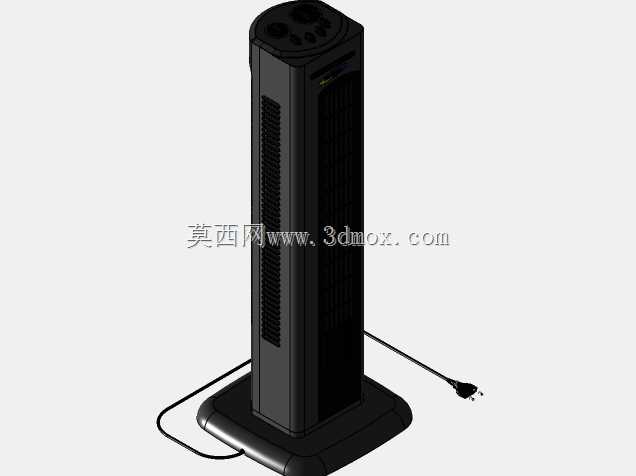

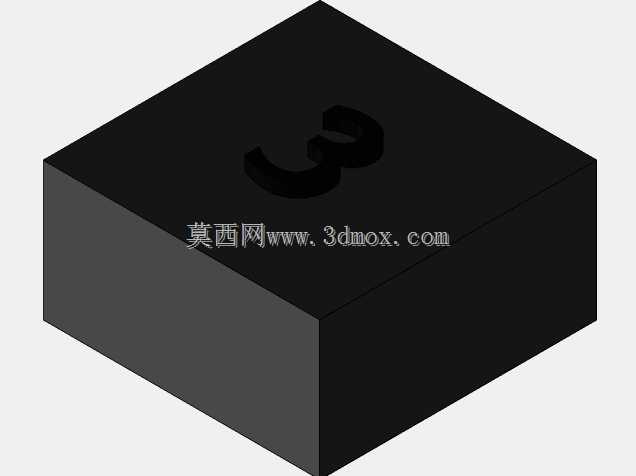

　　本次建模的立式塔扇，主要面向民用家居、小型办公隔间这类对空间占用敏感的通风降温场景，区别于传统落地扇的大直径风叶结构，塔扇采用贯流风轮送风的核心结构，在实现同等送风覆盖范围的前提下，将整机的横向占用尺寸压缩到传统落地扇的三分之一左右，能够适配沙发旁、书桌侧、墙角等狭窄摆放位置，不会对日常通行造成阻碍。从实际使用需求出发，这款塔扇的设计首先考虑了日常使用的安全属性，整机采用全封闭风道出风结构，外部仅预留竖向的格栅式出风口，没有外露的旋转风叶，能够避免家中孩童误触旋转部件造成的伤害，同时封闭风道也能减少日常使用中灰尘、毛发进入风轮内部的概率，降低后期清洁维护的频次。在功能设计层面，整机顶部集成了档位调节、风向摆动、定时控制的操作按键，

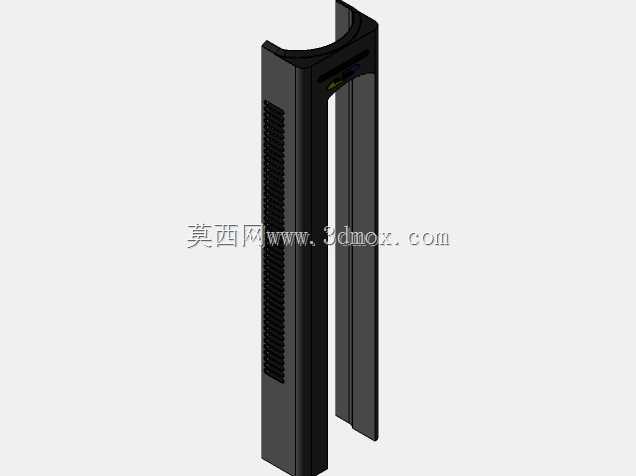

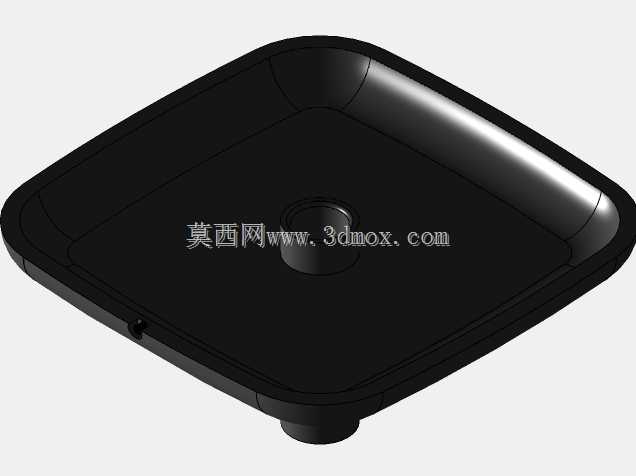

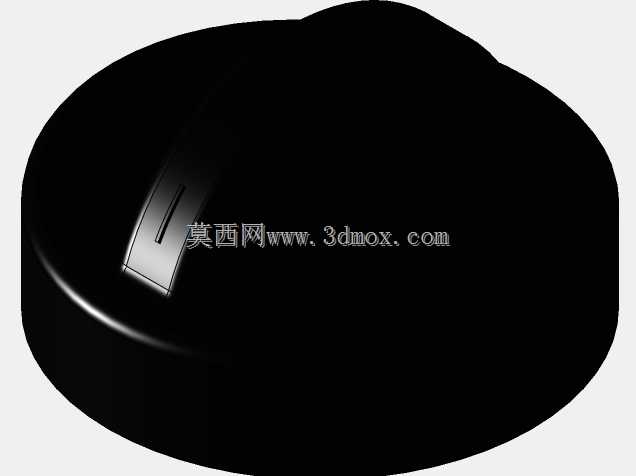

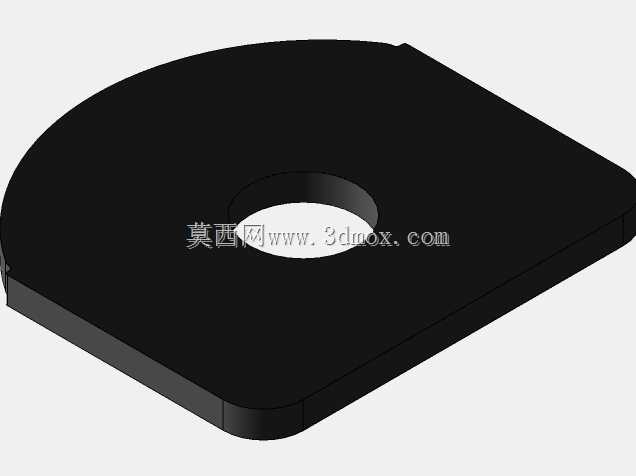

　　所有操作部件都布置在用户站立即可轻松触碰的高度，不需要弯腰操作，符合日常使用的人机交互逻辑；底座内部预留了配重块安装空间，能够将整机重心压低到底座范围内，即使受到轻微的侧向碰撞也不会轻易倾倒，提升摆放使用的稳定性；机身背部预留了电源线收纳槽，在非使用季节收纳设备时，可以将电源线缠绕在收纳槽内，避免线材散乱缠绕。从结构设计的思路来看，整机采用模块化的拆分设计，主要分为底座组件、机身风道组件、顶部控制盒组件三个大的装配模块，各个模块之间采用卡扣加少量自攻螺丝的连接方式，既能够保证装配后的结构强度，也能在需要检修清洁时快速拆分，不需要使用特殊工具；风道部分采用渐扩式的竖向流道设计，贯流风轮安装在风道的进风侧，气流经过风轮加速后，

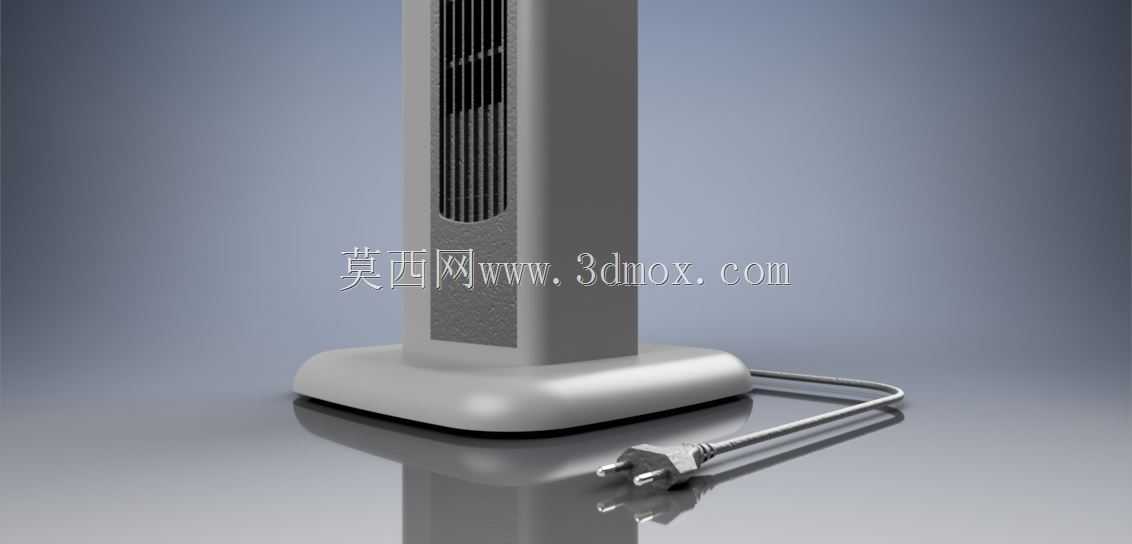

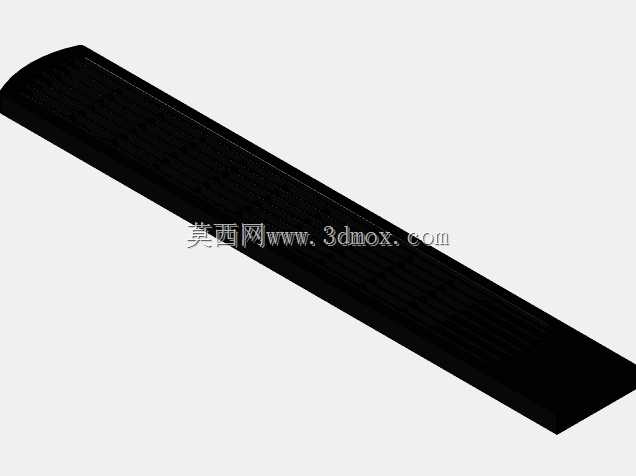

　　沿着竖向风道均匀导出，能够形成竖向的广角送风幕，相比传统风扇的点状送风，送风的覆盖范围更均匀，不会出现局部风力过大、周边区域无送风的问题。在外形尺寸与安装边界方面，整机总高度控制在850mm左右，底座的长宽尺寸均为200mm，机身主体的横截面为带圆角的方形，单边尺寸为120mm，摆放时仅需要占用0.04平方米的桌面或地面空间；机身侧面的进风格栅采用1.5mm宽度的细密格栅设计，既能够保证进风的通流面积，也能阻挡较大体积的杂物进入风道内部；电源线从底座侧方引出，出线位置做了防弯折的护套设计，避免长期使用过程中线材根部反复弯折造成断裂损坏。在细节结构处理上，出风口的导风叶片采用可小角度摆动的连接结构，

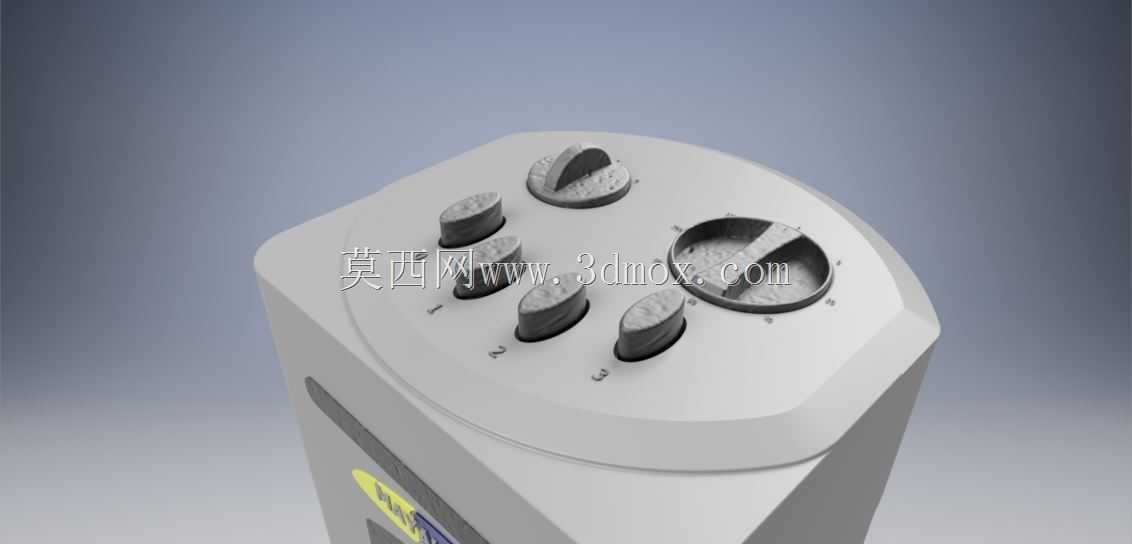

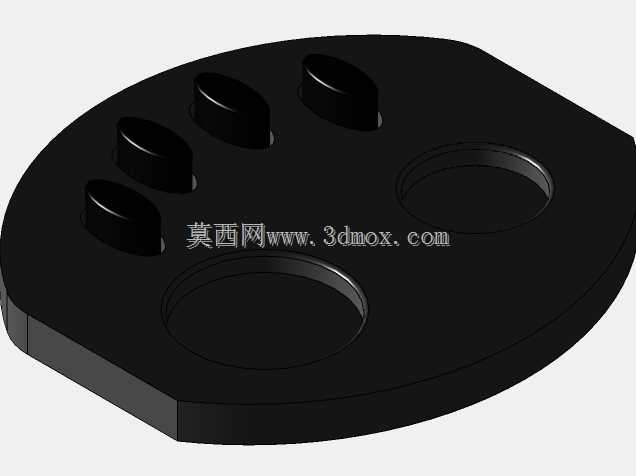

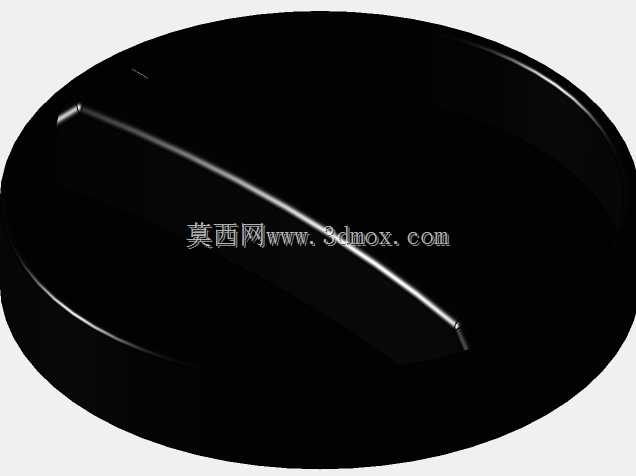

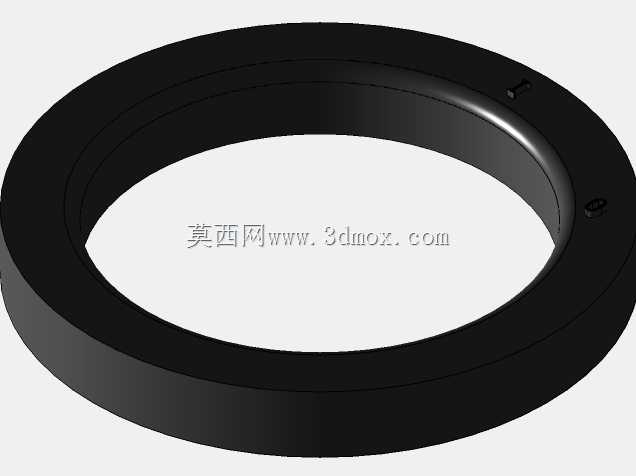

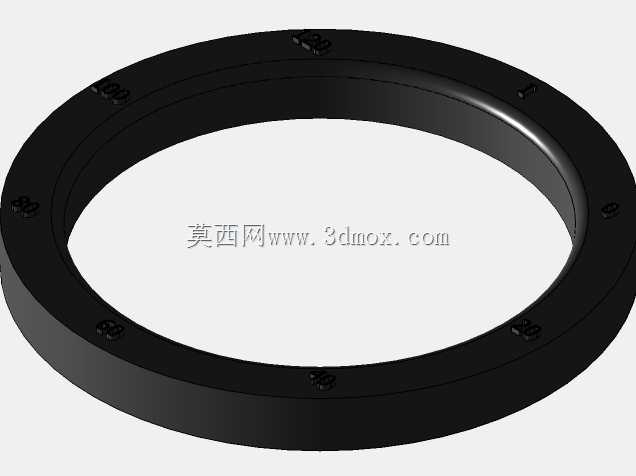

　　通过顶部的连杆机构带动所有导风叶片同步摆动，实现60度到120度范围的左右送风角度调节，用户可以根据实际的使用场景调整送风的覆盖范围；机身外壳采用哑光的ABS材质设计，表面不容易残留指纹和划痕，日常清洁只需要用湿抹布擦拭即可；顶部的操作按键采用轻触式结构，按键的反馈力度适中，表面做了防滑的纹理处理，即使手部有少量汗液也能准确操作。从建模的细节还原度来看，模型完整还原了塔扇从外部壳体到内部风轮安装位、按键结构、配重安装位、电源线出线结构的所有细节，能够直接用于小家电产品的外观展示、结构干涉校验、装配工艺模拟等场景，结构设计的尺寸公差预留符合常规注塑件的生产要求，所有卡扣的配合量、螺丝柱的加强筋结构都按照实际量产的设计规范进行设置，没有出现结构干涉、壁厚不均的问题，能够为同类型塔扇产品的结构设计提供可参考的建模基准。
