Mikrotik小型网络路由设备外观结构

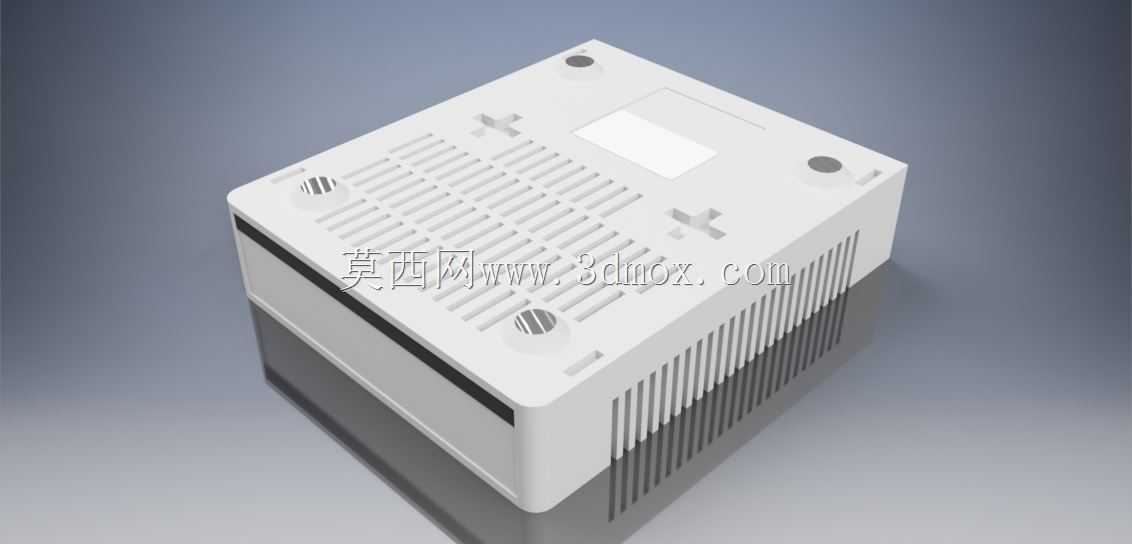

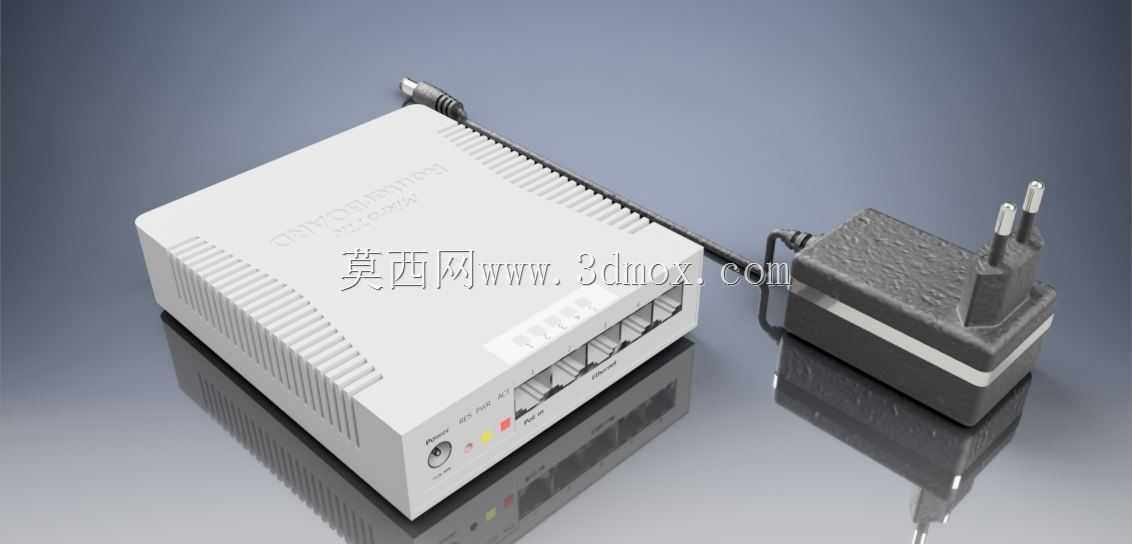

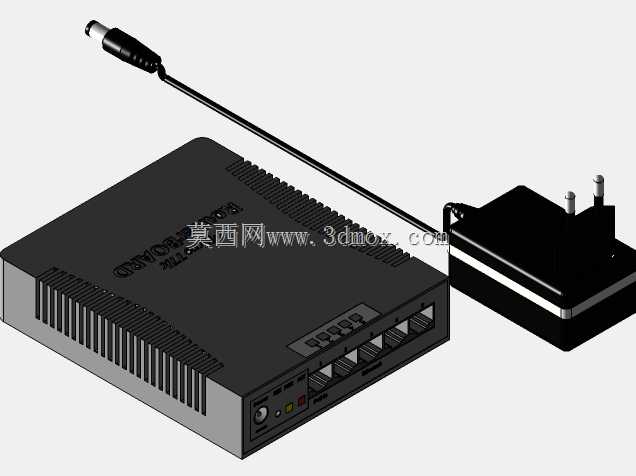

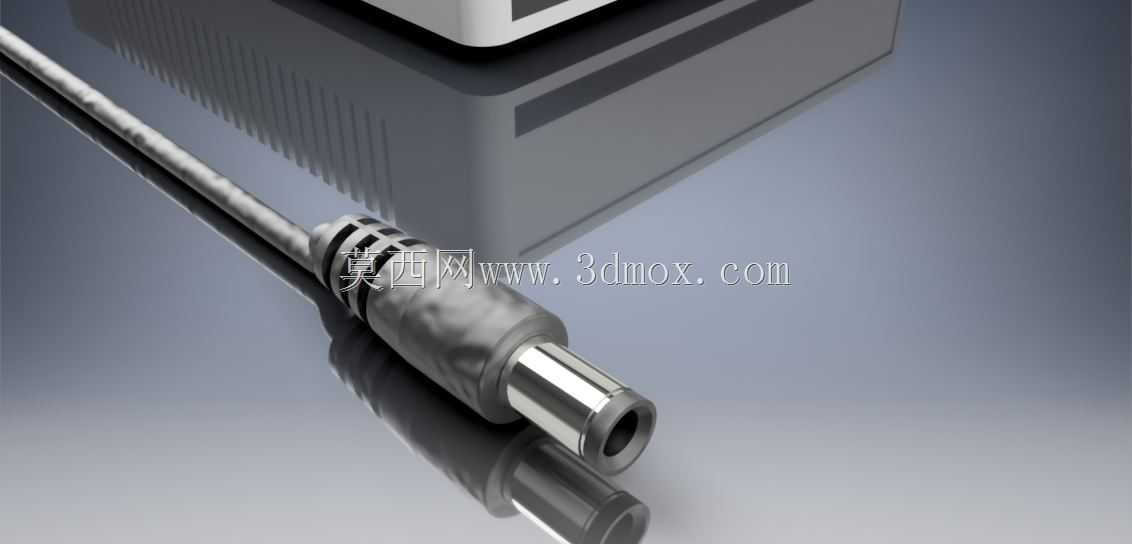

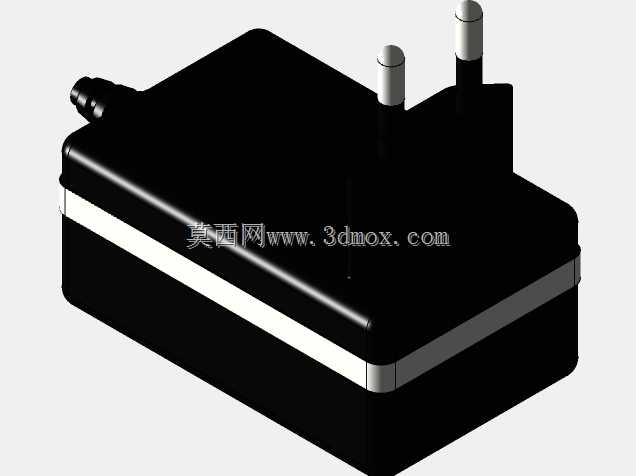

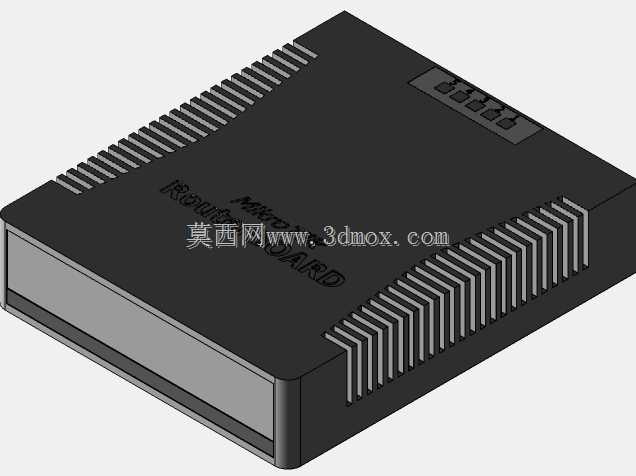

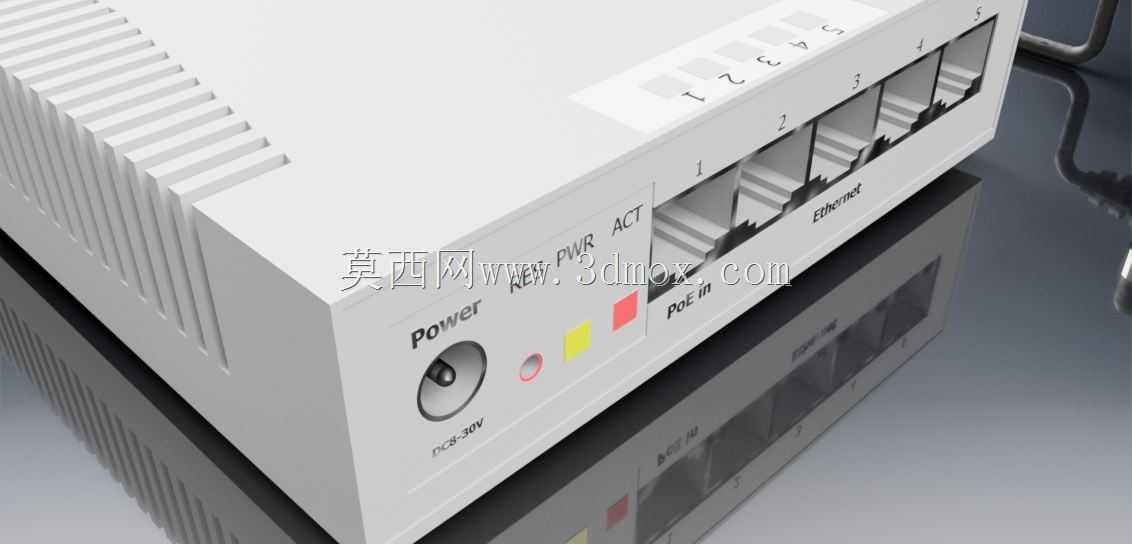

这款路由设备的三维结构还原，完全贴合实际商用场景的安装与使用需求，在小型办公组网、商铺热点覆盖、社区宽带接入这类场景中，这类设备常被部署在弱电井、桌面角落、壁挂信息箱内，因此建模时首先考量的是外形尺寸的边界约束，整机采用方正的塑壳长方体造型，侧边预留的散热格栅沿壳体纵向排布，既保证内部主板工作时的空气对流散热，也不会额外增加设备的横向占用空间，适配狭窄安装位的布设要求。设备正面排布的多个以太网接口，建模时严格对齐实际接口的间距与插拔空间，每个RJ45接口周围预留足够的水晶头插拔操作余量，避免相邻接口插线时出现干涉，侧面的电源接口、状态指示灯的位置也完全参照实物布局，指示灯的开孔深度与透光结构做了等比例还原，能直观呈现设备工作时的状态显示逻辑。配套的电源适配器同样做了全结构还原，欧规插脚的尺寸、插脚与壳体的连接强度结构、适配器出线的弯折防护区域都做了细节刻画，适配海外市场的供电接入需求，适配器与路由主机的连接线缆长度也参照实际使用场景做了合理预留，还原桌面布设时的走线空间。从设计思路来看，这类路由设备的壳体采用上下扣合的装配结构，建模时还原了壳体内部的卡扣位、主板支撑柱的位置，能直观呈现内部线路板的固定方式，壳体表面的防滑纹理、品牌标识区域的凹陷结构也做了精准复刻，既还原实物的外观质感，也能为同类网络通讯设备的结构设计提供参考。在实际工程应用中，这类小型路由设备常被集成到小型机柜、多媒体信息箱内，因此模型的整体安装孔位、底部防滑脚垫的位置都做了准确还原，可直接用于弱电布设场景的装配模拟，验证设备与周边配线、其他网络模块的空间兼容性，避免现场安装时出现尺寸冲突。设备的散热结构设计也贴合长期不间断运行的需求，侧边格栅的开孔角度、开孔率都参照实物做了还原，既保证防尘效果，也能满足主板芯片的散热通风要求，状态指示灯的排布对应不同的工作状态，从正面观察无视觉遮挡，方便运维人员快速排查设备运行故障。
