小型手动线材弯折加工工装结构

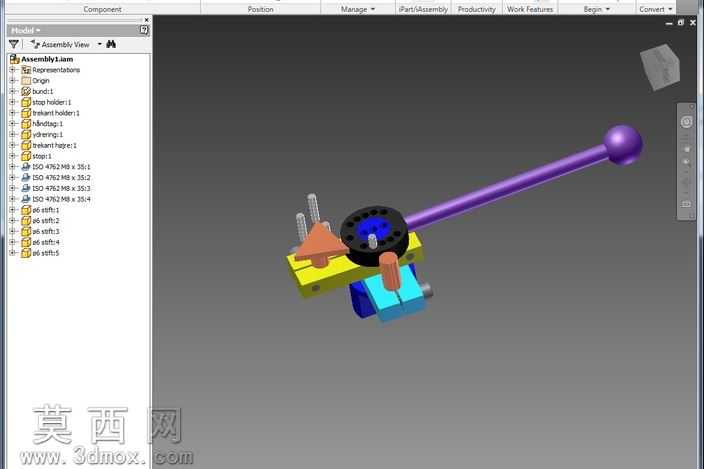

该模型为手动线材弯折加工工装，整体采用三维参数化建模完成，在Inventor软件环境中完成全零件建模与总装配合，完整还原了工装的各部件结构与装配关系。建模过程中首先完成基座部件的构建，基座采用分层式结构设计，底部为蓝色定位基座，上方搭载黄色主体承载板，承载板上设置有定位销孔与固定槽位，用于安装弯折定位组件与固定组件。弯折操作部件为长杆式操作手柄，手柄末端设置球形握持端，符合人体工学设计，能够在手动操作时提供舒适的握持手感，降低长时间操作的疲劳感，手柄与中部的黑色旋转转盘固定连接，转盘上设置有蓝色定位环与多组定位孔位，可根据不同弯折需求调整定位销的安装位置，适配不同直径、不同弯折半径的线材加工需求。工装还配备了橙色的定位挡块与棕色的压紧组件，压紧组件可快速锁紧待加工线材，避免弯折过程中线材移位导致的加工精度偏差，各活动部件之间均设置了合理的装配间隙，保证操作时转动顺畅无卡滞。材质设计上，基座与承载板采用硬质合金钢材材质，表面做防锈氧化处理，操作手柄采用高强度合金钢保证结构强度，握持球头做防滑磨砂处理，定位销与压紧件采用高硬度模具钢制作，保证长期使用的耐磨性。设计思路围绕小型化手动加工场景展开，整体结构紧凑轻便，无需外接动力源即可完成线材的多角度弯折作业，可适配细金属丝、小型金属线材的小批量弯折加工，各部件均采用模块化设计，易损件可快速拆卸更换，维护成本低廉，转盘上的多组定位孔可实现不同弯折角度的快速切换，无需额外测量校准，能够有效提升小型线材弯折加工的作业效率，降低手工弯折的精度误差。
