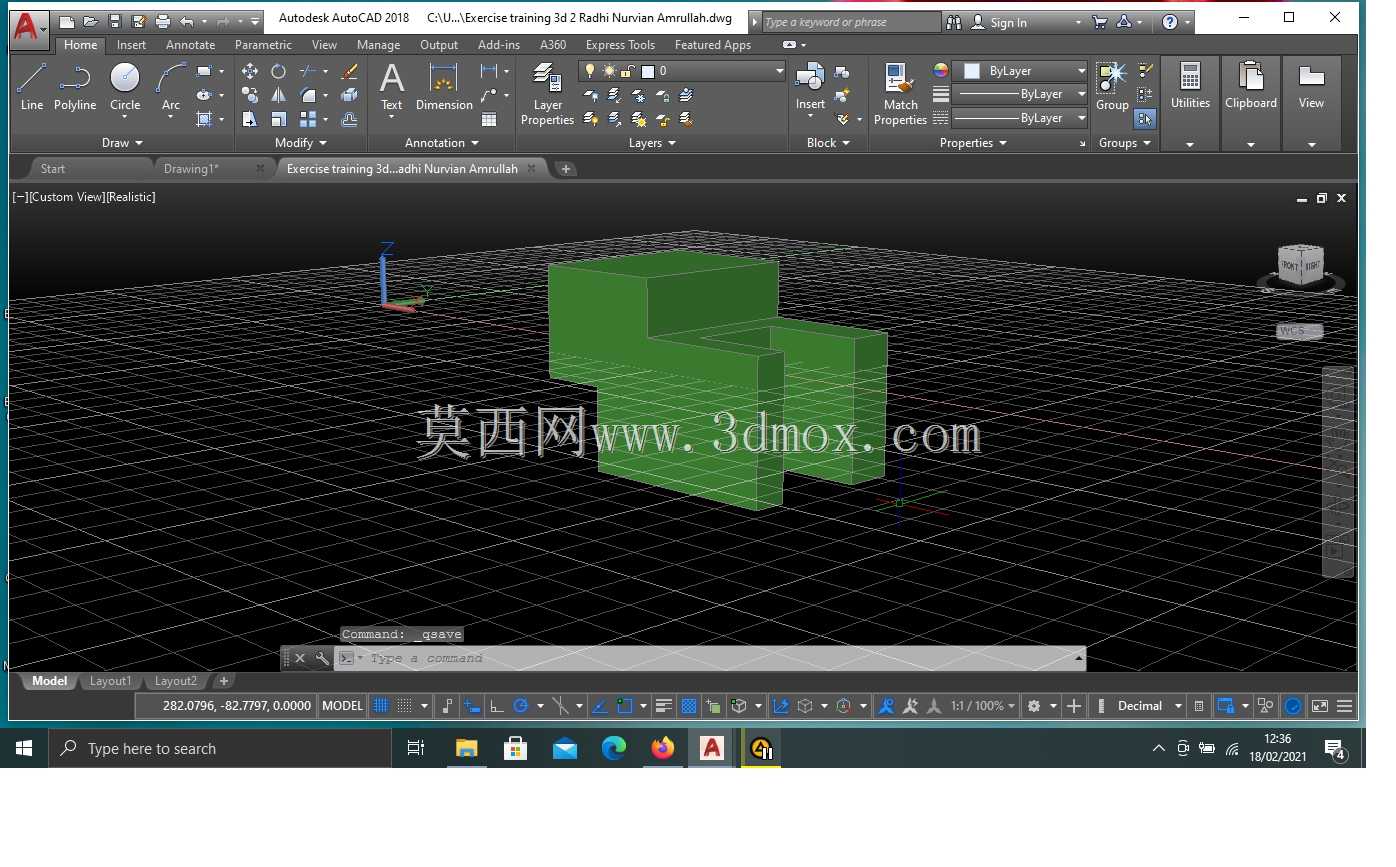

这类块状组合结构的建模练习,核心是帮刚接触三维实体建模的从业者快速建立空间坐标认知,掌握基础布尔运算、特征拉伸的操作逻辑,很多新人刚上手三维软件时,容易在多实体拼接、特征对齐上出问题,要么是相邻实体的贴合面出现缝隙,要么是拉伸方向选错导致结构错位,这类看似简单的方块组合练习,刚好能针对性训练这些基础操作能力。从实际工程场景来看,这类规则块状组合的结构逻辑,在很多工装夹具的定位块、自动化设备的安装基座、输送线的挡停块结构上都有应用,别看造型简单,实际设计时要考虑的边界条件不少。首先是安装边界,这类块状构件如果用作设备上的定位挡块,安装面的平面度公差要控制在0.05mm以内,和相邻安装型材的贴合面不能有凸台、毛刺,
不然固定螺栓锁紧后会出现构件倾斜,导致定位精度失准。设计这类结构的时候,首先要确定基准坐标系,把构件的安装底面放在XY基准平面上,所有拉伸特征的草图都要以基准轴为定位参考,避免无基准的随意绘制,很多新人建模时习惯随便点选平面画草图,后续修改尺寸的时候整个特征树都会报错,就是因为一开始没建立合理的基准参考。从外形尺寸来看,这类练习构件的尺寸比例是按照实际工业常用的定位块比例设置的,主体凸起部分的高度和底座的厚度比例大概是2:1,相邻凸块之间的间隙宽度和凸块自身宽度保持1:1.2的比例,这个比例在实际应用中能保证构件有足够的结构强度,不会因为频繁受撞击出现断裂,同时也不会因为尺寸过大占用过多安装空间。实际做这类结构设计的时候,
还要考虑边角的处理,所有外露的锐边都要做C1的倒角,一方面是避免安装调试的时候划伤操作人员,另一方面也能消除应力集中点,延长构件的使用寿命,很多新手建模时容易忽略倒角特征,做出来的模型全是锐边,转到加工环节的时候工艺人员还要额外补工艺结构,反而降低了工作效率。这类结构的功能特性很明确,就是通过不同高度的块状凸起实现对工件的多方向限位,比如在工装夹具上,不同高度的凸台可以分别对应工件的底面、侧面定位,限制工件的六个自由度,保证加工时工件的位置精度。建模过程中还要注意多实体的合并问题,如果是一体化加工的构件,所有拉伸特征最后要合并成一个实体,不能出现分开的独立实体,不然导出工程图的时候会出现多个零件的明细,给加工环节造成误解;如果是拼接式的结构,就要在每个实体上预留螺栓安装孔的位置,安装孔的中心距要和常用的铝型材安装孔距匹配,比如适配4040铝型材的话,孔中心距要设置成40mm的整数倍,方便现场安装的时候不用额外打孔,直接用T型螺栓固定。很多人觉得这类简单的方块建模没什么技术含量,实际上所有复杂的机械结构拆解到最后,都是由这类基础的拉伸、旋转特征组合而成的,把基础特征的建模逻辑练扎实,后续做复杂的壳体、曲面结构的时候,才能理清特征树的顺序,避免出现特征混乱、参数无法修改的问题。做这类练习的时候,还要特意训练参数化建模的习惯,把所有的尺寸都设置成可驱动的参数,比如凸块的高度、宽度、间隙值都用参数定义,后续需要调整尺寸的时候,
直接修改参数值就能完成整个模型的更新,不用逐个特征去修改草图,这也是结构设计工程师必备的基础能力。另外在建模完成后,还要检查模型的干涉情况,虽然是练习用的模型,也要养成干涉检查的习惯,查看相邻的凸块之间有没有重叠、错位的问题,这个习惯带到实际项目设计中,就能提前发现很多装配干涉问题,减少后续生产装配时的返工成本。从实际应用的角度出发,这类块状结构的材质一般选用45号钢或者硬质尼龙,根据使用场景的不同,如果是焊接工装的定位块就用45号钢,表面淬火处理提高耐磨性,如果是电子产品装配线的挡停块就用硬质尼龙,避免刮伤工件表面,建模的时候虽然不用赋予材质属性,但设计思路里要考虑材质对应的强度要求,比如尼龙材质的话,构件的壁厚要比钢件厚2mm左右,保证足够的抗冲击强度。
