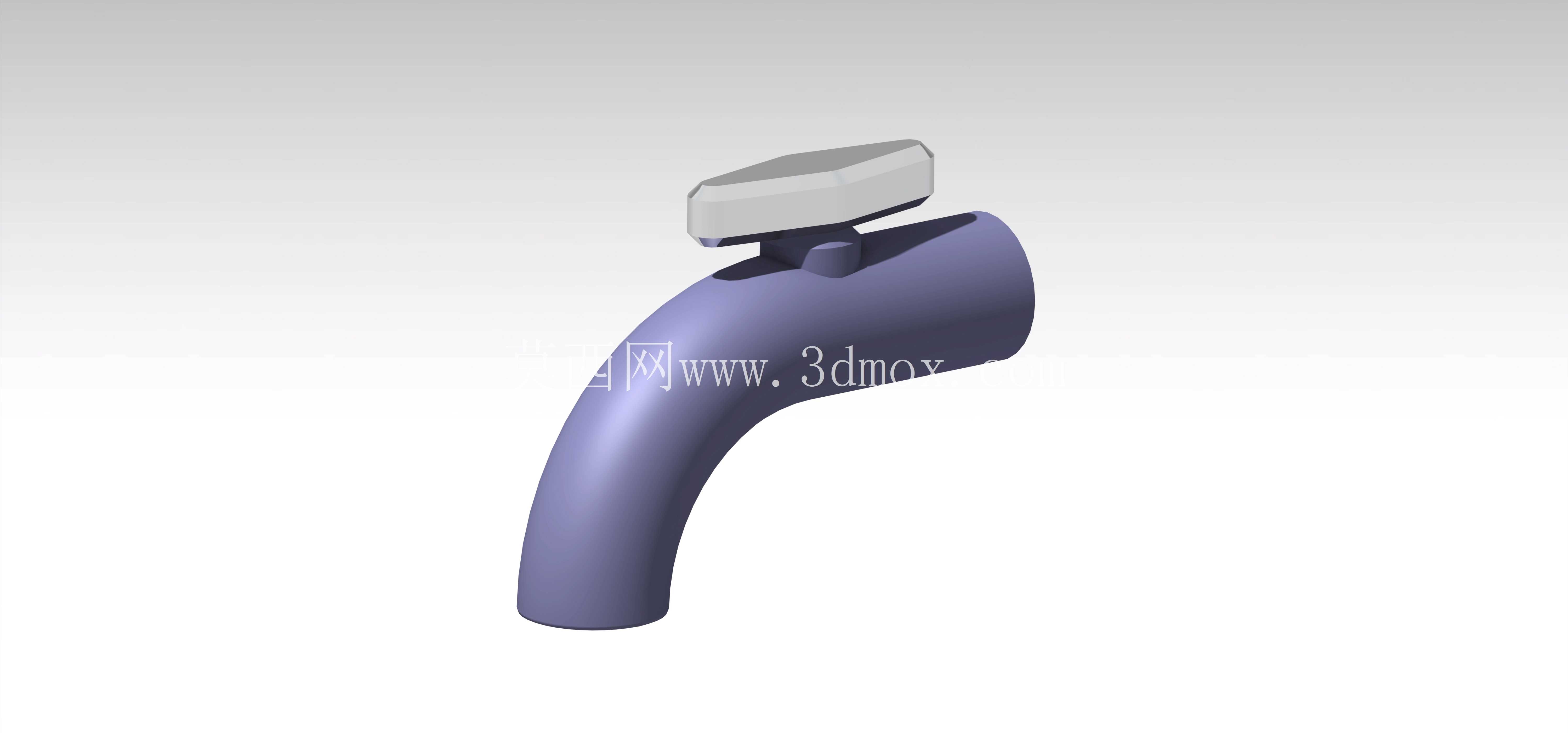

带手动启闭手柄的弯管式控水阀件

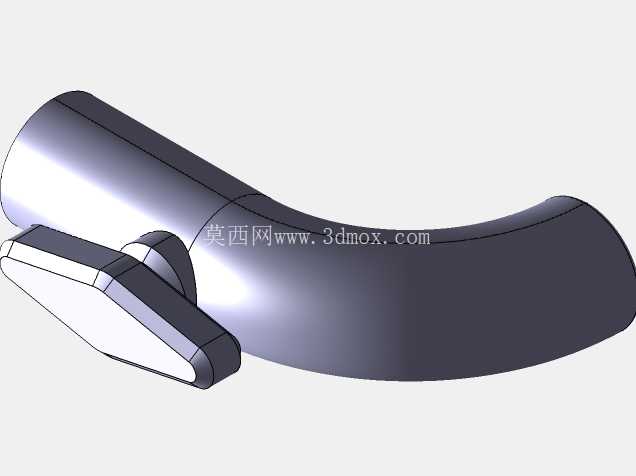

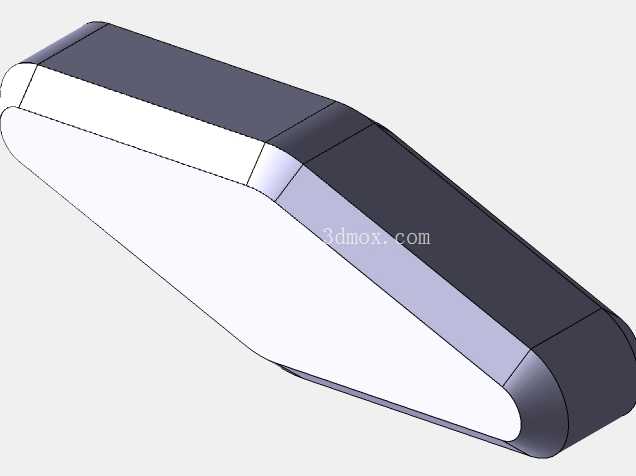

　　这款弯管结构的控水阀件，日常应用场景覆盖民用卫浴出水终端、小型实验台流体管路、紧凑型设备冷却水支路等对安装空间有弯折避让需求的管路节点，核心作用是控制管路内流体的通断，调节过流截面大小以控制出水流量，相比直通式阀件，它的弯型流道可以直接适配管路转向需求，省去额外加装弯头配件的步骤，减少管路连接节点的泄漏风险点。从功能特性来看，阀件采用顶部拨片式手柄操作，手柄的握持面做了斜切平整处理，操作时施力方向贴合人手自然拨动的角度，相比旋钮式手柄，拨片结构的启闭行程更短，90度旋转即可实现全开到全关的状态切换，操作反馈清晰，不会出现旋钮类阀件常见的旋转角度判断失误导致的关不严问题。

　　阀体的流道采用平滑圆弧过渡设计，没有直角弯折带来的流道突变，流体经过时的局部阻力损失更小，在低压供水场景下也能保证足够的出水流量，同时平滑流道不容易滞留流体杂质，长期使用后出现结垢堵塞的概率远低于直角弯流道的阀件。设计过程中首先考虑的是安装边界的适配性，阀体两端的连接端采用等径圆柱结构，可适配同规格的软管插接、卡套连接或者外螺纹转接，安装时不需要额外调整管路的走向，弯管的曲率半径控制在管径的1.5倍，既保证了流道的顺畅，也不会因为曲率过大导致阀体整体占用过多的横向安装空间，顶部手柄的安装高度做了压低处理，手柄最高点距离阀体中心轴线的高度控制在管径的0.8倍，避免在狭小安装空间内出现手柄被周围构件遮挡无法操作的问题。

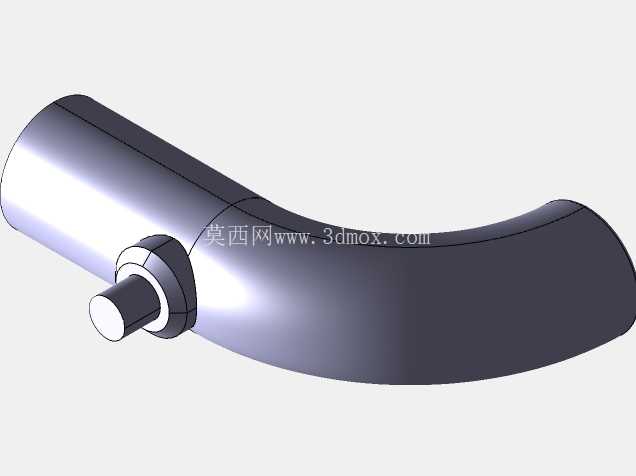

　　密封结构的设计上，阀杆与阀体的配合部位采用径向密封结构，相比端面密封，径向密封的磨损补偿量更大，长期反复启闭后密封件的压缩量可以自动补偿磨损量，延长阀件的无故障使用寿命，阀瓣的密封面采用平面贴合结构，加工时更容易保证密封面的平面度，装配时的对位公差要求更低，适合批量生产时的快速装配。从外形尺寸来看，阀体整体的轴向长度（进水端到出水端的直线距离）控制在管径的3.2倍，弯管段的转弯角度为标准90度，出水端的轴线与进水端的轴线垂直，安装时进水端接入供水支路，出水端可直接对接出水嘴或者后续管路，不需要额外调整安装角度。

　　在实际选型应用中，这款阀件适合工作压力不超过0.6MPa的常温清水、中性流体管路，不适合用于带固体颗粒的流体管路，避免颗粒杂质卡滞阀瓣密封面导致关闭不严，安装时需要注意手柄的操作空间预留，保证手柄在全行程旋转过程中不会与周边的墙体、管路构件发生干涉，手柄的初始安装位置可以根据现场操作方向调整，松开阀杆顶部的固定螺母即可调整手柄的初始角度，适配不同安装场景下的操作习惯。建模过程中对阀体的壁厚做了均匀化处理，弯管段的壁厚保持一致，避免出现壁厚不均导致的注塑或者铸造过程中的缩孔缺陷，阀杆与阀体的配合间隙控制在0.1mm到0.15mm之间，既保证阀杆转动灵活，也不会因为间隙过大导致密封件被挤入间隙造成磨损。
