电源变压器用L型悬臂安装固定支架

项目分类:变压器 发布时间:2024-12-26 ID:870906
  • 电源变压器用L型悬臂安装固定支架
  • 电源变压器用L型悬臂安装固定支架
  • 电源变压器用L型悬臂安装固定支架
  • 电源变压器用L型悬臂安装固定支架
  • 电源变压器用L型悬臂安装固定支架

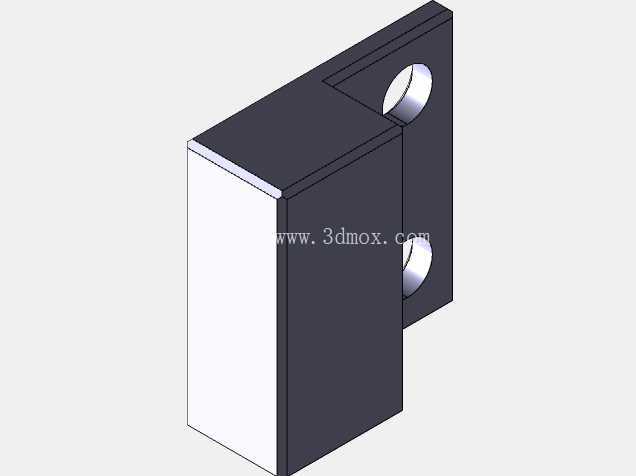

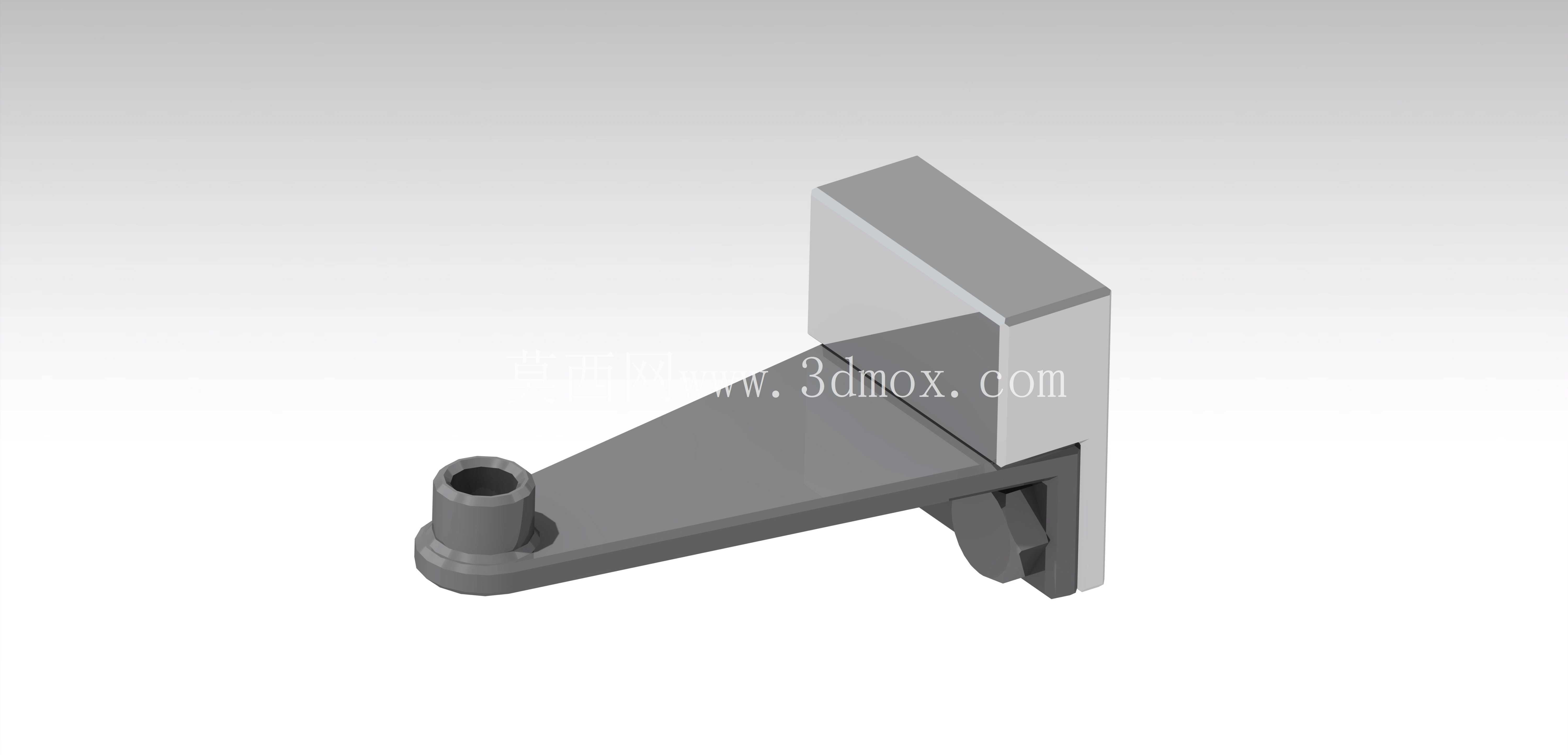

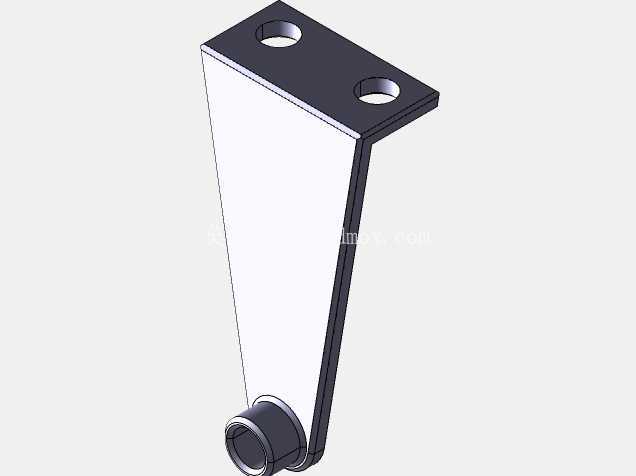

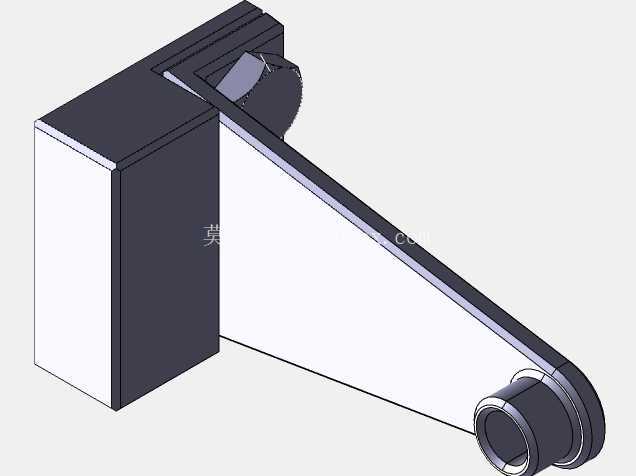

  这款支架属于电源变压器配套的安装固定构件,主要应用在中小功率工频电源变压器的柜体安装场景中,适配嵌入式安装的电源模块布局,常见于工业控制柜、低压配电单元、小型机电设备的内置电源固定工位。从结构功能来看,支架整体采用L型弯折的受力布局,竖直段为安装贴合面,用于贴靠设备内壁或者安装板立面,通过预留的安装孔位完成与基体的锁附固定,水平延伸的悬臂段末端设置带通孔的圆柱凸台,用于承托变压器本体的安装耳位,同时悬臂与竖直段衔接的位置设置了三角加强筋结构,抵消悬臂承重带来的弯折应力,避免长期受载后出现结构形变。

  设计过程中优先考虑了安装空间的适配性,竖直安装面的厚度控制在适配常规M4/M5安装螺丝的锁附深度,不会因为壁厚过薄导致螺丝滑牙,也不会因为壁厚过大挤占变压器本体的安装空间。悬臂段的长度经过受力校核,在承托对应规格变压器重量的前提下,尽可能缩短悬臂外伸尺寸,降低力矩带来的安装面载荷,末端的圆柱凸台高度与变压器安装耳的沉孔深度匹配,安装后螺丝锁附完成不会出现凸台过高导致变压器贴合不严、或是凸台过矮导致螺丝锁附力不足的问题。

  实际应用场景里,这类支架需要适配变压器的安装公差,因此竖直安装面与悬臂段的垂直度公差控制在机械加工常用的IT9级精度,避免安装后变压器出现倾斜,影响接线端子的对位精度。悬臂下方设置的卡扣式限位结构,用于卡合变压器底部的定位凸棱,安装时可以先将变压器卡在支架上完成预定位,再锁附固定螺丝,减少装配过程中需要人工托举的工序,提升批量装配的效率。

  从安装边界来看,竖直段的安装孔位采用长圆孔设计,可以适配一定范围内的安装孔位偏差,降低柜体安装板的加工精度要求,现场装配时不需要反复扩孔调整位置。支架整体的边角都做了R1.5的圆角处理,避免装配过程中锐边割伤线材或是操作人员的手部,同时也减少应力集中点,提升支架的抗疲劳强度。在材料选型的适配设计上,结构壁厚均匀,适合采用压铸铝合金或是高强度工程塑料注塑成型,成型后不易出现缩痕、翘曲等缺陷,批量生产的良率更高。

  不同于通用的平板安装支架,这款悬臂式支架可以让变压器本体与安装立面之间留出一定的间隙,方便变压器工作过程中的空气流通散热,避免变压器直接贴靠金属安装板导致热量积聚,同时间隙也可以预留出走线空间,变压器的输入输出线材可以从悬臂下方的空隙穿过,整理布线更加规整,不会出现线材被支架挤压破损的风险。支架的受力路径经过优化,变压器的重量通过悬臂传递到竖直安装面的两个锁附点,再分散到安装基体上,加强筋的位置设置在应力集中的拐角处,没有多余的冗余结构,在保证结构强度的前提下尽可能控制自身重量,减少对安装基体的载荷。

  在设备维护场景中,这类支架的结构设计也考虑了拆装便利性,只需要松开末端凸台的固定螺丝,就可以将变压器从支架上取下,不需要拆卸整个支架与柜体的连接部分,降低后期维护更换变压器的操作难度。悬臂末端的圆柱凸台内孔没有设置螺纹,适配贯穿式螺丝加螺母的锁附方式,相比自攻螺丝的连接方式,反复拆装也不会出现螺纹滑牙的问题,适合需要多次拆装维护的工业设备场景。整体结构没有复杂的曲面特征,三维建模过程中可以通过基础的拉伸、切除、筋特征快速完成参数化设计,修改尺寸参数时可以快速调整悬臂长度、安装孔位、凸台高度等关键尺寸,适配不同功率、不同安装尺寸的电源变压器安装需求,结构的通用性较强,经过简单的尺寸调整就可以拓展应用到其他小型电气元件的悬臂安装场景中。
