法兰式主轴轮毂连接结构练习模型

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790839
  • 法兰式主轴轮毂连接结构练习模型

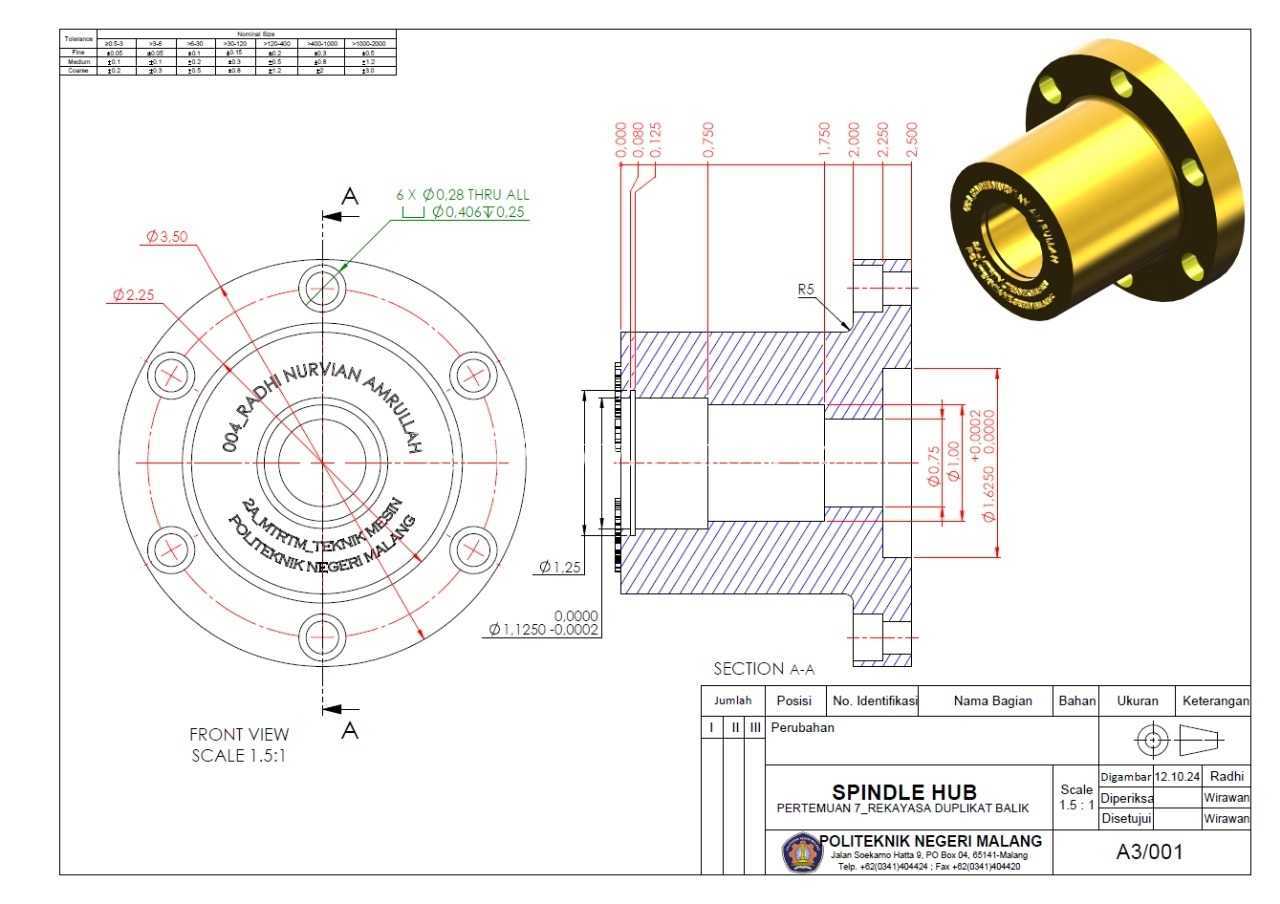

  在常规回转类设备的轴系末端,主轴轮毂是衔接动力输出端与执行负载的核心过渡零件,这类带法兰安装边的轮毂结构,常见于中小型数控车床主轴端、教学用实训台传动单元、小型输送设备的主动辊连接端,承担着扭矩传递、安装定位、旋转支撑基准的多重作用。从结构设计逻辑来看,该轮毂采用一端带圆形法兰安装边、一端为空心轴套的整体式结构,法兰端沿圆周均匀分布6个安装通孔,用于和端侧的传动轮或者负载法兰做螺栓紧固连接,这种周向均布的孔位设计,能保证螺栓锁紧时受力均匀,避免旋转过程中出现偏载导致的轴系跳动。空心轴套部分的内孔做了阶梯式设计,不同直径的内孔段分别对应主轴的定位轴颈、密封件安装位、锁紧螺母避让空间,内孔与主轴的配合段选用过渡配合公差,既保证装配时的定位精度,又不会出现过盈装配导致的拆装困难。从外形安装边界来看,法兰端的外圆直径大于轴套段外径,法兰端面与轴套轴线的垂直度公差控制在0.02mm范围内,这个精度直接决定了安装后负载的旋转跳动值,若端面垂直度超差,高速旋转时会产生明显的周期性振动,长期运行会加速轴承磨损。轴套外圆做了两级台阶设计,靠近法兰的台阶面用于安装轴承内圈的定位挡肩,挡肩的高度按照所选轴承的内圈倒角尺寸设计,既保证轴承内圈能完全贴合挡肩实现轴向定位,又不会因为挡肩过高干涉轴承保持架的正常运转。在细节设计上,法兰端的安装孔做了沉头处理,螺栓锁紧后头部不会突出法兰端面,避免旋转过程中螺栓头剐蹭周边的防护壳体或者传感器线路;轴套末端的外圆做了小尺寸倒角,方便装配时轴承、密封件的顺利导入,不会刮伤橡胶密封件的唇口。从实际应用场景出发,这类轮毂在实训教学场景中,常作为机械装配实训的典型零件,学员可以通过该零件完成轴系配合公差选择、螺栓锁紧力矩控制、轴承安装找正的全流程练习;在小型非标设备设计中,该结构可以直接适配直径20mm左右的主轴输出端,搭配深沟球轴承即可组成简易的回转支撑单元,用于小型传送带的主动辊驱动、小型变位机的旋转工作台连接。设计过程中需要重点关注几个核心尺寸链:一是内孔定位面到法兰端面的轴向尺寸,这个尺寸直接决定了轴系装配后轴承的预紧间隙;二是法兰安装孔的位置度公差,若孔位位置度超差,会出现装配时螺栓无法顺利穿入,或者强行锁紧后法兰面产生内应力,旋转过程中出现应力释放导致的连接松动;三是轴套外圆轴承位的圆柱度公差,这个公差直接影响轴承与轴颈的配合接触面积,若圆柱度超差,会导致轴承局部受力过大,提前出现点蚀失效。另外,图纸中标注的未注倒角要求、表面粗糙度要求,都是这类传动零件的常规设计规范,所有锐边倒钝避免装配时划伤操作人员,配合面的粗糙度控制在Ra1.6,非配合面粗糙度控制在Ra6.3,兼顾加工成本与使用性能要求。
