电源变压器用带孔楔形夹装固定夹具块

　　在电源变压器的生产组装与后续运维环节，夹装定位部件的可靠性直接决定了绕组、铁芯等核心组件的装配精度，这款夹具块正是针对小容量电源变压器的内部组件固定需求开发的结构件。从实际应用场景来看，这类夹具块多用于工频小功率电源变压器的铁芯叠片压紧、绕组端部限位工序，也可在变压器成品的老化测试工位作为快速夹装的定位块使用，替代传统的螺栓直接压接方式，避免局部压应力过大破坏铁芯叠片的绝缘层或是绕组的外包绝缘纸。

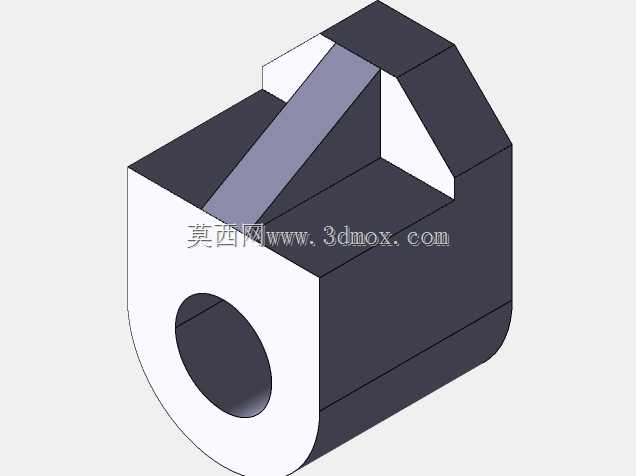

　　从功能特性上看，这款夹具块采用了半圆弧面加楔形加强筋的组合结构，前端的半圆弧通孔是核心的安装配合位，通孔的内径公差控制在H7级别，可与对应直径的定位导柱形成间隙配合，装配时导柱穿过通孔后，夹具块可沿导柱轴向滑动调整压紧位置，适配不同叠厚的铁芯组件夹装需求。主体的块状结构一侧为垂直平面，该平面是直接与变压器铁芯或绕组端部接触的压紧面，平面的平面度公差控制在0.02mm以内，保证压紧时受力均匀，不会出现局部应力集中导致的组件变形。上部的楔形加强筋结构并非冗余设计，在夹装过程中，压紧力会通过楔形结构均匀分散到整个块体上，避免块体在长期压紧应力下出现开裂变形，同时楔形结构的斜面也为操作人员手动调整夹具位置提供了施力位，无需额外工具即可快速推动夹具块沿导柱滑动到位。

　　设计思路上，这款夹具块没有采用复杂的异形结构，所有棱边都做了R0.5的倒角处理，一方面是避免装配过程中锐边划破操作人员的防护手套或是变压器组件的绝缘层，另一方面也能减少块体在热处理过程中的应力集中问题，提升零件的结构强度。块体的底部做了与圆弧面同轴的小切边，这个切边的作用是与安装基座的限位槽配合，防止夹具块在压紧过程中绕导柱发生转动，保证压紧面始终与被夹装组件的端面完全贴合。从安装边界来看，这款夹具块的整体宽度适配常见的EI型48、EI型57铁芯的端部宽度，安装时不需要对变压器的原有安装基座做额外改造，只需要在基座上加装对应直径的定位导柱即可使用，夹装行程可覆盖10mm到35mm的铁芯叠厚范围，适配性较强。

　　在实际产线使用中，这类夹具块常配合快速夹钳使用，快速夹钳的压头作用在夹具块的后端平面上，推动夹具块沿导柱前移压紧铁芯，相比直接用夹钳压头接触铁芯，夹具块的大接触面积可以将夹钳的点作用力转化为面作用力，压紧力分布更均匀，能有效避免铁芯叠片在压紧过程中出现错位，减少变压器的空载损耗超标问题。同时这款夹具块的结构简单，加工难度低，采用常规的45号钢调质处理即可满足使用强度要求，批量加工时成本可控，也可根据使用场景更换为POM等绝缘材质，用于需要绝缘隔离的夹装工位，避免夹装过程中形成导通回路影响变压器的电气性能。在变压器的售后维修环节，这类夹具块也可作为通用工装使用，拆解变压器时可用来临时固定松开的铁芯叠片，避免叠片散落导致重新装配时的铁损上升问题。
