带锯齿结构的倾倒式感应传动轮组设计

　　这套带锯齿啮合结构的轮组组件，最初的设计出发点是适配倾倒触发类传感装置的传动需求，在很多需要检测姿态倾覆、角度偏转触发机械动作的场景里，这类结构的可靠性直接决定整套传感单元的响应精度。日常接触到的设备防倾倒保护、姿态偏移触发锁止、倾斜角度联动传动的工况里，都能见到这类结构的变体，比如户外便携设备的倾覆断电机构、仓储货架倾斜预警的机械触发端、小型代步工具的倾倒断电传动结构，都需要这类能在角度偏移时顺畅完成啮合传动、同时在正常姿态下保持稳定啮合状态的轮组结构。

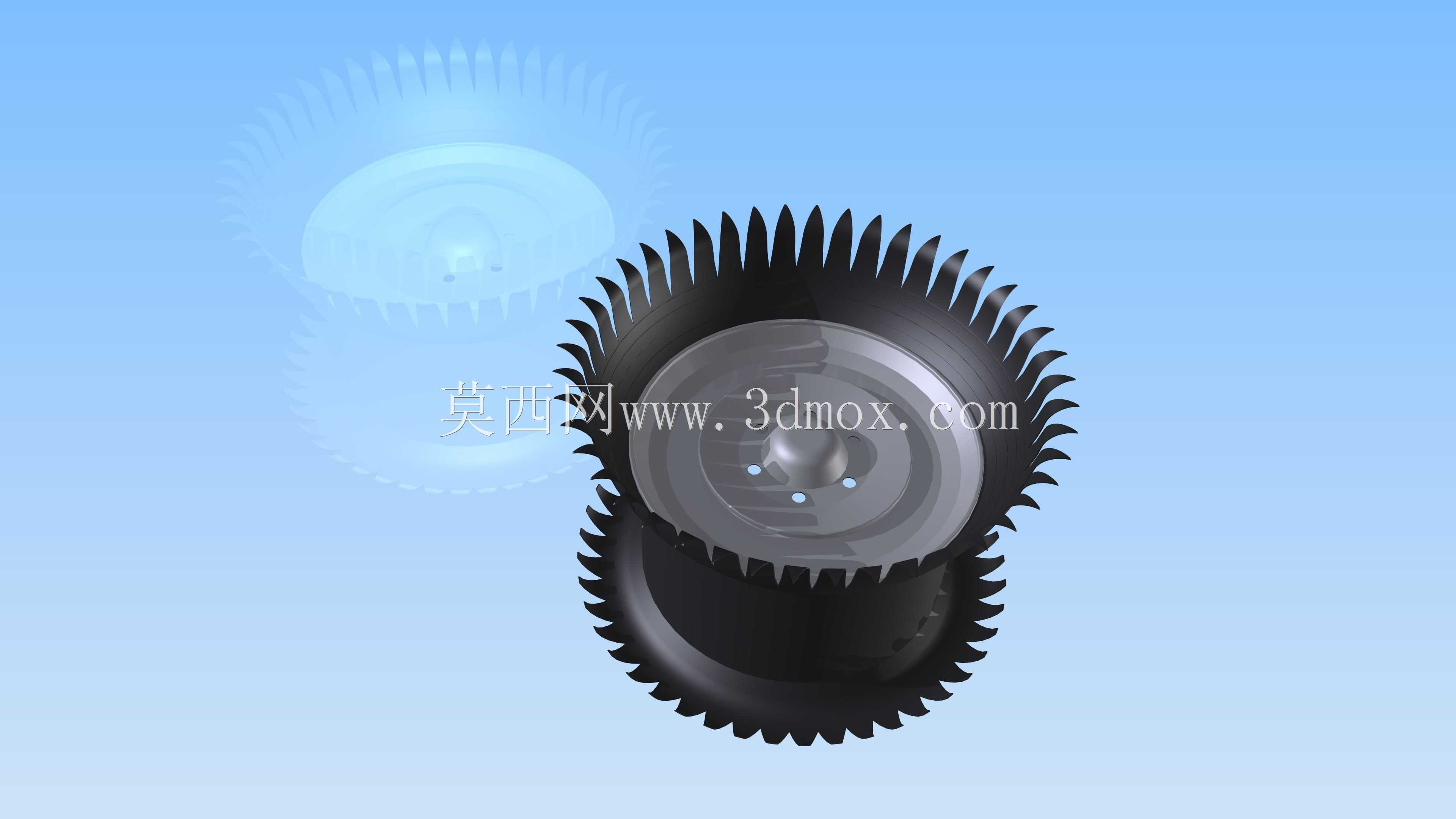

　　从功能特性上看，这套轮组采用了双层锯齿啮合的布局，上下两个带尖齿的轮盘在正常装配状态下保持全齿面啮合，齿形做了等距尖角设计，齿尖的倒角经过反复校核，既保证啮合过程中不会出现卡滞，也能在轮组发生相对倾斜偏转时，齿面的接触应力能快速传递到后端的感应触发端，不会因为齿形过滑出现传动空程。中间的轮毂部分做了中空沉台设计，沉台上预留的三个定位凸点，是用来匹配感应端的触发弹片安装位，当轮组受到外力发生倾斜时，上下轮盘的啮合齿面会产生相对滑移，带动中间轮毂产生周向的微小转动，这个转动量刚好能触发沉台内的感应触点，完成姿态变化的信号传递，不需要额外加装复杂的电子传感元件，纯机械结构就能完成倾斜状态的触发传动，在强电磁干扰、高低温极端工况下的稳定性比纯电子传感结构更有优势。

　　设计过程中最先确定的是齿形参数，最初尝试过梯形齿和圆弧齿的方案，梯形齿在倾斜偏转时容易出现齿顶卡滞，圆弧齿的传动接触应力太小，无法给后端触发结构提供足够的触发力矩，最终选定的尖角锯齿形，齿高和齿距的比例控制在1:1.2，这个比例下轮组在0到45度的倾斜范围内，都能顺畅完成齿面的相对滑移，不会出现跳齿或者卡死的情况。轮盘的外缘做了一圈加厚的凸边，一方面是增加轮盘整体的结构强度，避免齿根位置因为长期啮合出现应力断裂，另一方面这个凸边可以作为安装时的定位基准，和安装基座的限位槽配合，控制轮组的轴向窜动量在0.2mm以内，保证啮合间隙的一致性。

　　安装边界上，这套轮组的轴向安装总厚度控制在适配小型传感壳体的尺寸范围内，上下轮盘的同轴度公差要求控制在0.05mm以内，安装时需要保证轮毂中心的转轴和安装基座的轴孔间隙在0.03到0.05mm之间，间隙过大会导致轮组倾斜时出现径向晃动，影响触发精度，间隙过小则会增大转动阻力，导致小角度倾斜时无法顺利触发。轮组背面的黑色基座部分做了防滑的滚花纹理，这个部分是和传感装置的固定壳体配合的安装面，滚花的设计可以增大安装面的摩擦力，避免长期使用过程中轮组整体出现周向转动，导致触发位置偏移。

　　实际应用中，这类结构不需要额外的润滑维护，齿面采用的自润滑工程塑料材质可以满足十万次以上的啮合触发寿命，在很多民用电器、工业设备的安全保护结构里，这种纯机械传动的倾倒触发结构，比电子倾角传感器的抗干扰能力更强，不会因为电路故障出现误触发或者不触发的情况，尤其在一些有防爆要求的工况场景里，纯机械结构不需要供电就能完成状态触发，安全性更有保障。设计时还特意考虑了不同安装角度的适配性，轮组的齿形是圆周等距分布的，不管是水平安装还是垂直安装，只要调整触发弹片的初始位置，就能适配不同方向的倾斜检测需求，不需要重新开模制作轮体结构，大幅降低了不同场景下的适配成本。
