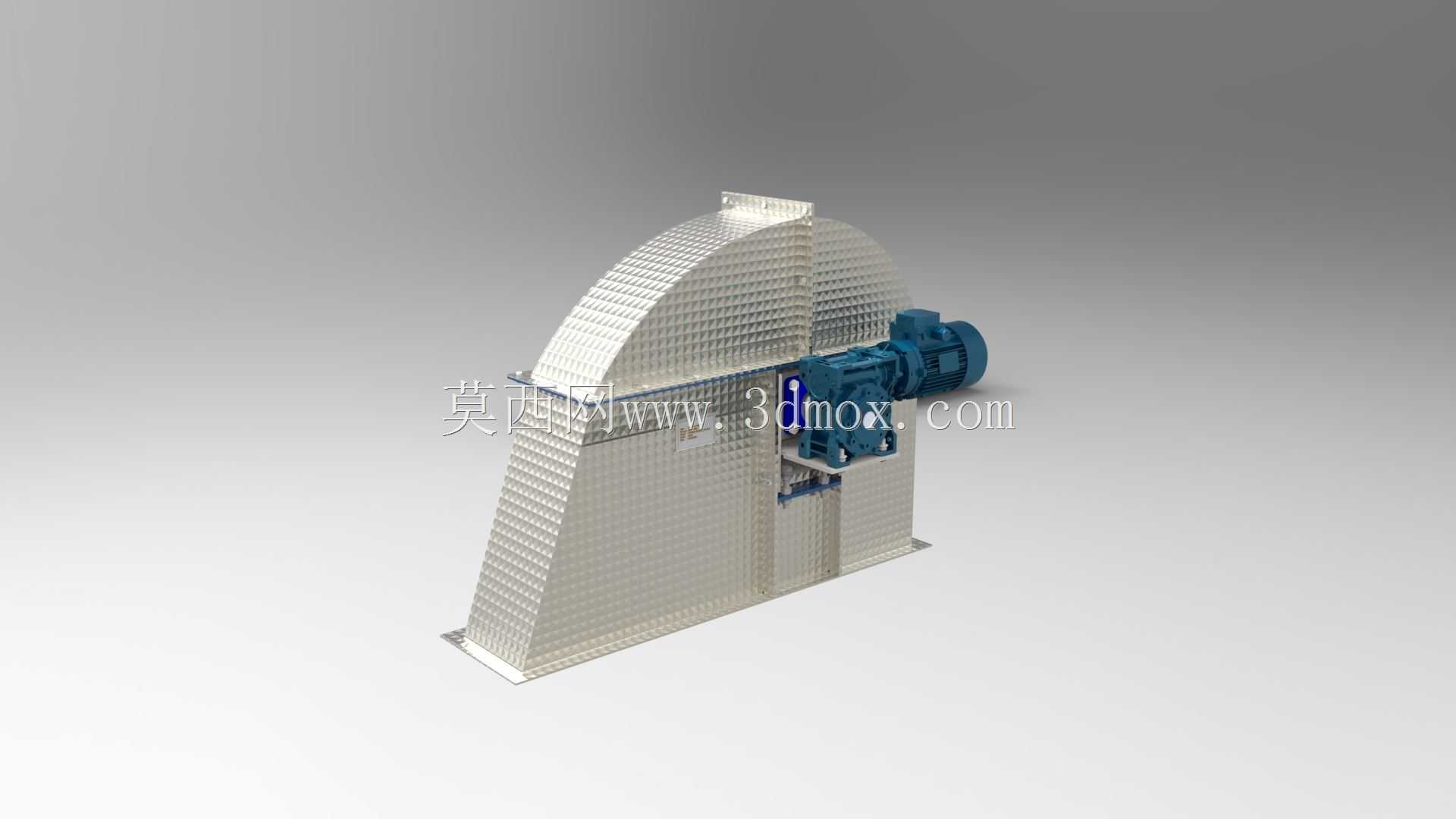

带驱动单元的弧形防护工业输送设备结构

　　在散料输送、工业物料转运的现场场景中，这类带弧形整体防护结构的设备单元，常被布置在生产线的转角衔接段、物料提升的过渡区段，用来避免输送过程中物料飞溅、粉尘外溢，同时对内部运转的传动部件形成物理隔离，降低现场运维的安全风险。从实际使用需求出发，这类设备的防护壳体采用大弧度曲面成型设计，并非单纯为了外观规整，更多是匹配内部回转类输送构件的运动轨迹，让壳体与内部运动部件保持均匀的安全间隙，既不会因为间隙过小造成运转剐蹭，也不会因为间隙过大导致整体设备占用过多安装空间。

　　设备侧部集成的驱动单元，采用直连安装的布局方式，驱动端与设备内部的传动主轴通过法兰式结构对接，省去了额外的链轮、皮带轮等中间传动环节，能有效减少传动过程中的功率损耗，同时降低后期运维时对中间传动件的调校、更换工作量。驱动单元的安装座与防护壳体采用一体化焊接后加工的工艺处理，安装面的平面度、同轴度公差控制在合理范围内，能避免驱动轴与设备主轴不同心造成的轴承偏磨、运转异响问题。

　　防护壳体的表面采用防滑花纹板材加工，一方面是提升壳体自身的结构刚度，薄板材通过压型形成的网格状凸起结构，能大幅提升板面的抗形变能力，不需要额外在壳体内部加装过多加强筋，就能满足设备运转时的结构强度要求，减少整体设备的自重；另一方面，花纹表面也能降低现场运维人员攀爬、触碰设备时的打滑风险，适配工业现场相对复杂的操作环境。壳体底部设计有平直的安装法兰边，法兰边上预留了均匀布置的安装孔位，现场安装时可以直接通过膨胀螺栓或者连接压板，将设备固定在车间的混凝土基础或者钢架平台上，安装法兰边与基础接触的面做了平整处理，能保证设备安装后的水平度，避免因为基础不平导致设备运转时出现振动偏移。

　　从安装边界的角度来看，这类设备的弧形顶部最高点距离安装基准面的高度，需要结合现场的管线布置、人行通道的净空要求做匹配，模型中预留的安装空间尺寸，能满足常规工业厂房内的布置要求，设备侧部突出的驱动单元，在安装时需要预留足够的散热与检修空间，驱动端的尾部与周边墙体、其他设备的间距不小于单台驱动单元的轴向长度，方便后期对驱动单元做拆解维护。设备的进料端与出料端分别设计了法兰连接接口，可以直接与上下游的输送管道、溜槽做对接，接口处的尺寸采用行业通用的通径规格，不需要额外做转接件就能完成现场的管路衔接，减少现场安装的改制工作量。

　　在结构设计的细节上，防护壳体的弧形段与直边段采用折弯拼接的工艺处理，拼接焊缝做了连续满焊后打磨平整，能保证壳体的密封性，避免输送粉状物料时从焊缝缝隙出现漏料问题。壳体上预留了观察口的安装位置，后期可以根据使用需求加装透明观察板，方便运维人员在不拆解壳体的情况下，直接观察内部构件的运转状态，及时排查卡料、部件磨损等异常问题。内部的传动构件与壳体之间设计有可拆卸的衬板结构，当衬板出现物料磨损后，可以直接从检修口处更换衬板，不需要整体更换防护壳体，能有效降低设备的全生命周期运维成本。

　　这类结构的设计思路，核心是在满足设备核心功能的前提下，尽可能压缩设备的整体占用空间，同时兼顾防护性能、运维便利性与结构可靠性，避免过度设计带来的成本浪费，也不会因为设计冗余不足导致设备在实际使用中频繁出现故障。对于三维建模从业者来说，搭建这类模型时需要重点关注驱动单元与壳体的同轴度配合、安装法兰的孔位对齐、弧形曲面的光顺过渡，避免出现模型装配干涉、曲面破面等问题，保证模型导出后能直接用于工程出图、装配模拟等实际工作场景。在选型适配时，需要结合现场的输送物料特性、输送量大小，匹配对应功率的驱动单元，调整壳体的板材厚度与内部构件的尺寸参数，保证设备在额定工况下能长期稳定运转，不会因为负载不匹配出现驱动过载、壳体变形等问题。
