Airpatrol智能控制器圆角防护外壳结构设计

　　在民用与商用建筑的暖通空调、新风系统智能控制场景中，壁挂式传感控制器的外壳设计往往需要兼顾安装便捷性、内部器件防护性与空间适配性，本次设计的这款圆角方形控制器外壳，正是针对室内墙面安装的智能控制终端开发的结构方案。从实际使用场景来看，这类外壳需要容纳主控电路板、环境传感模组、状态指示组件与供电模块，同时要适配墙面86底盒的常规安装尺寸，避免安装时破坏墙面装修的整体性。

　　设计过程中首先敲定了无尖锐棱角的弧边过渡方案，整体外轮廓采用大圆角收边，一方面避免安装与日常使用过程中棱角磕碰造成的人员划伤，另一方面弧面造型能更好融入现代简约的室内装修风格，不会在墙面产生突兀的视觉感受。外壳的上下盖采用四颗螺钉的锁合方式，这种连接结构的优势在于装配逻辑简单，生产环节的组装效率高，后期运维时只需拧下螺钉即可打开壳体，完成主板更换、传感模组校准或者电池更换等操作，不需要额外设计复杂的卡扣拆卸结构，也避免了卡扣结构多次拆卸后出现断裂松脱的问题，大幅降低了后期维护的操作门槛。

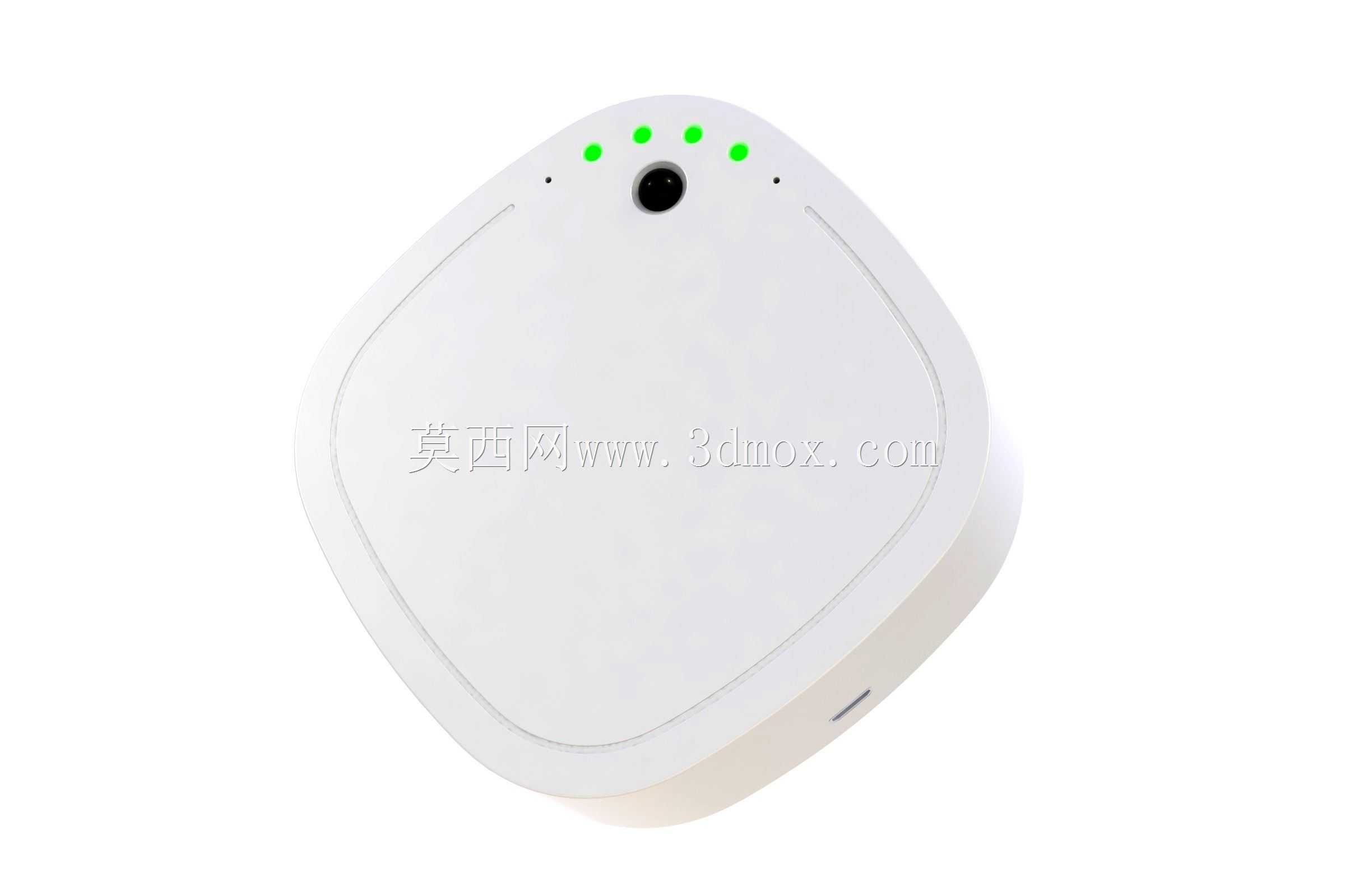

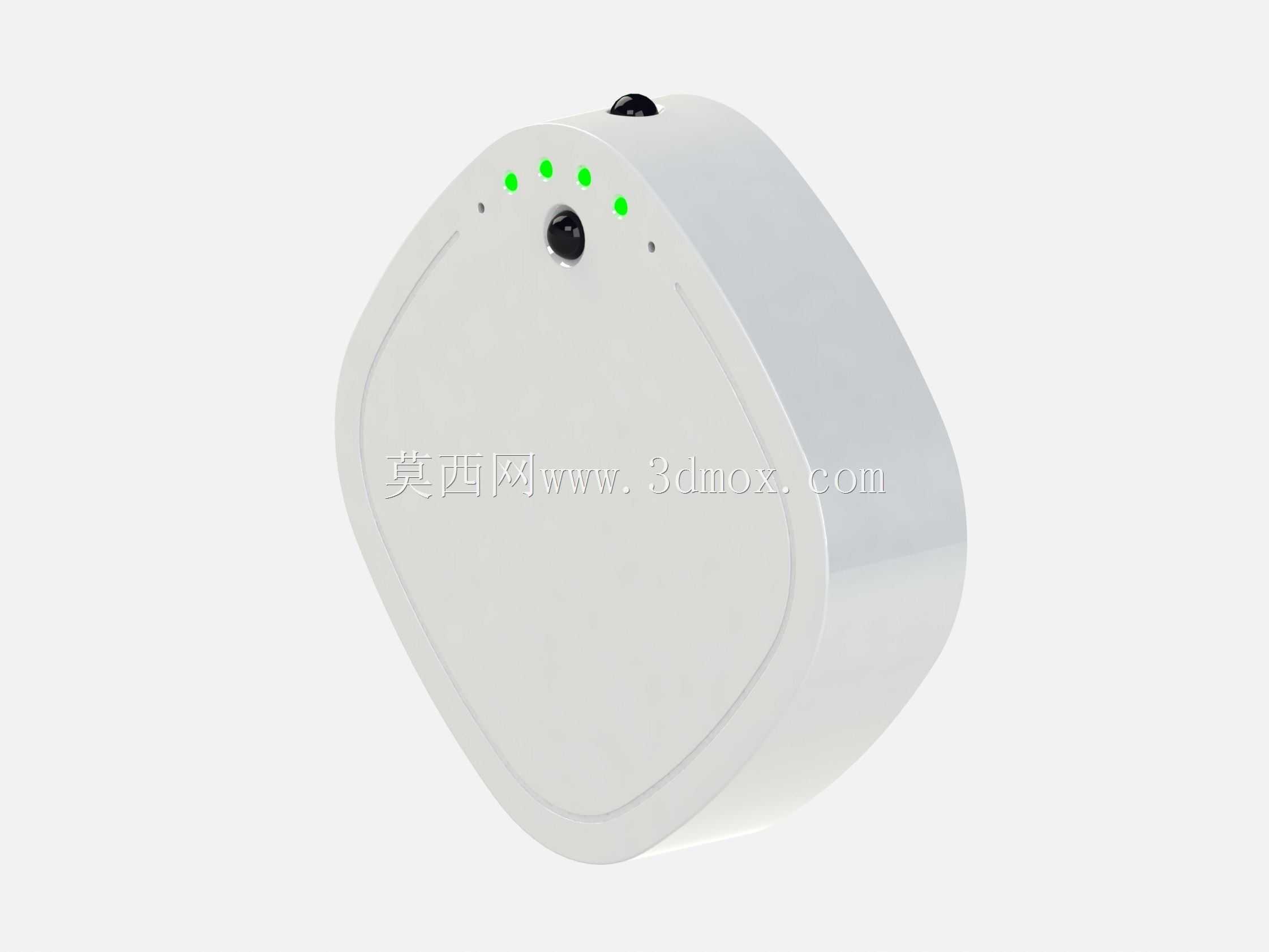

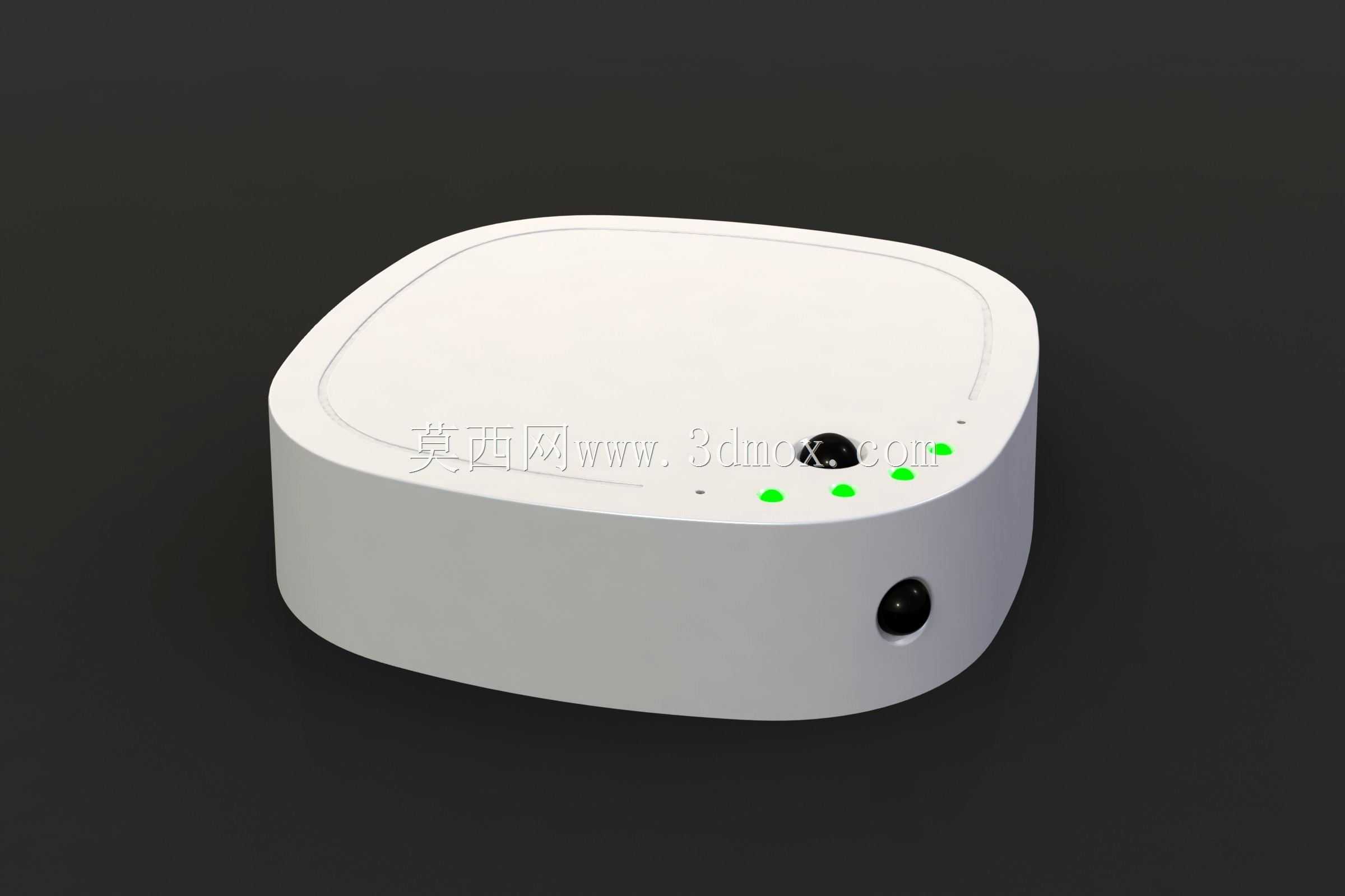

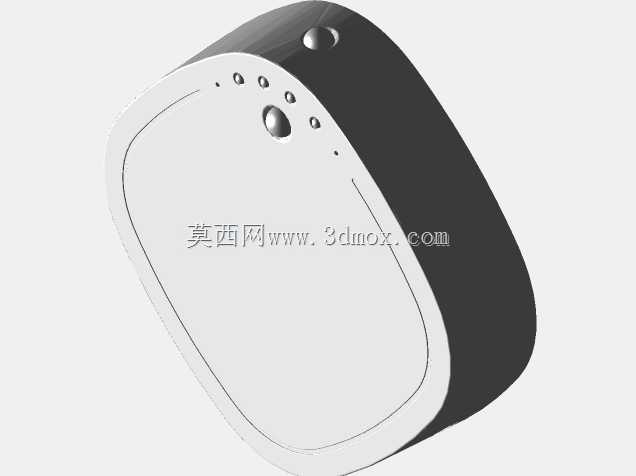

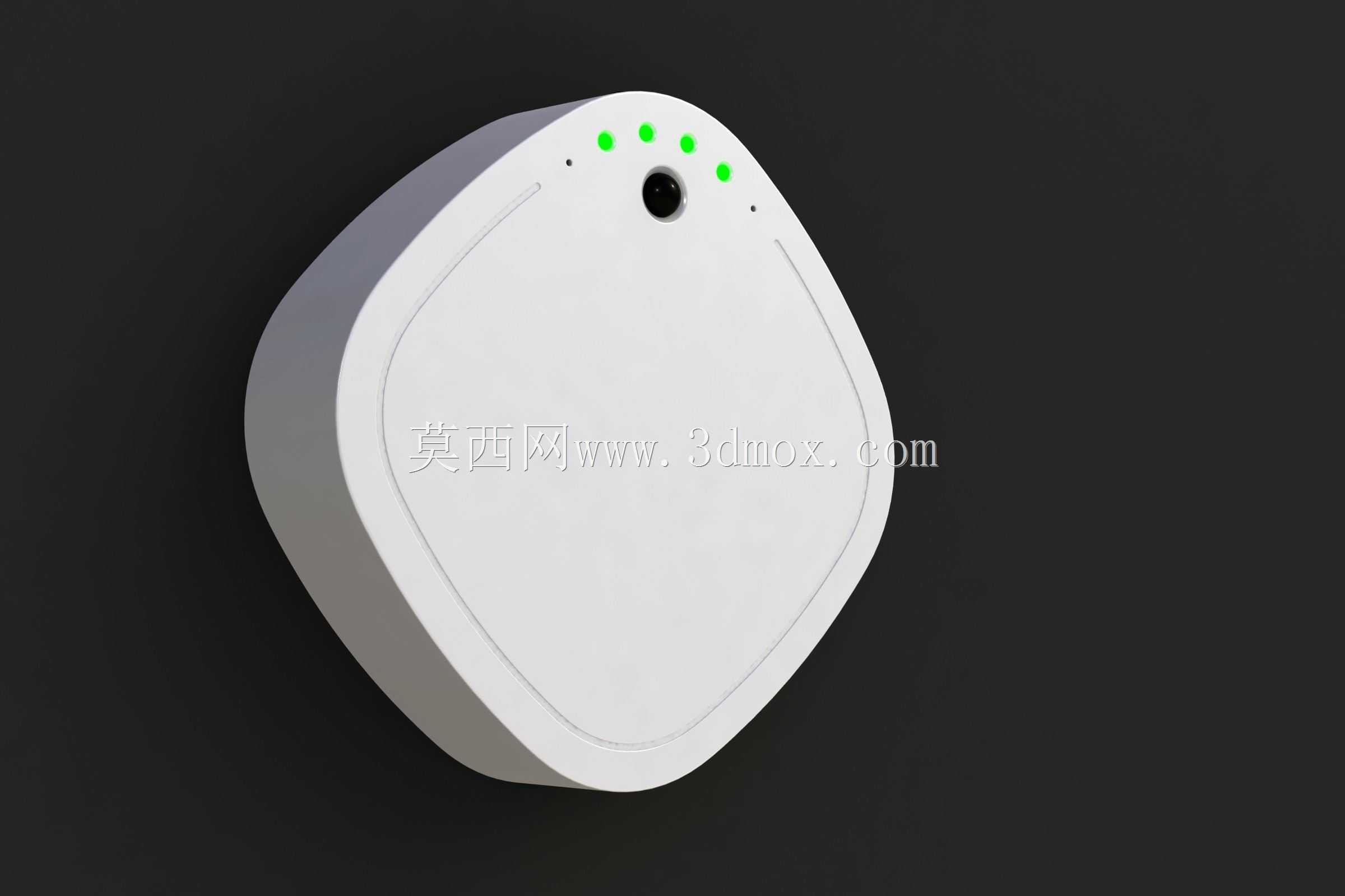

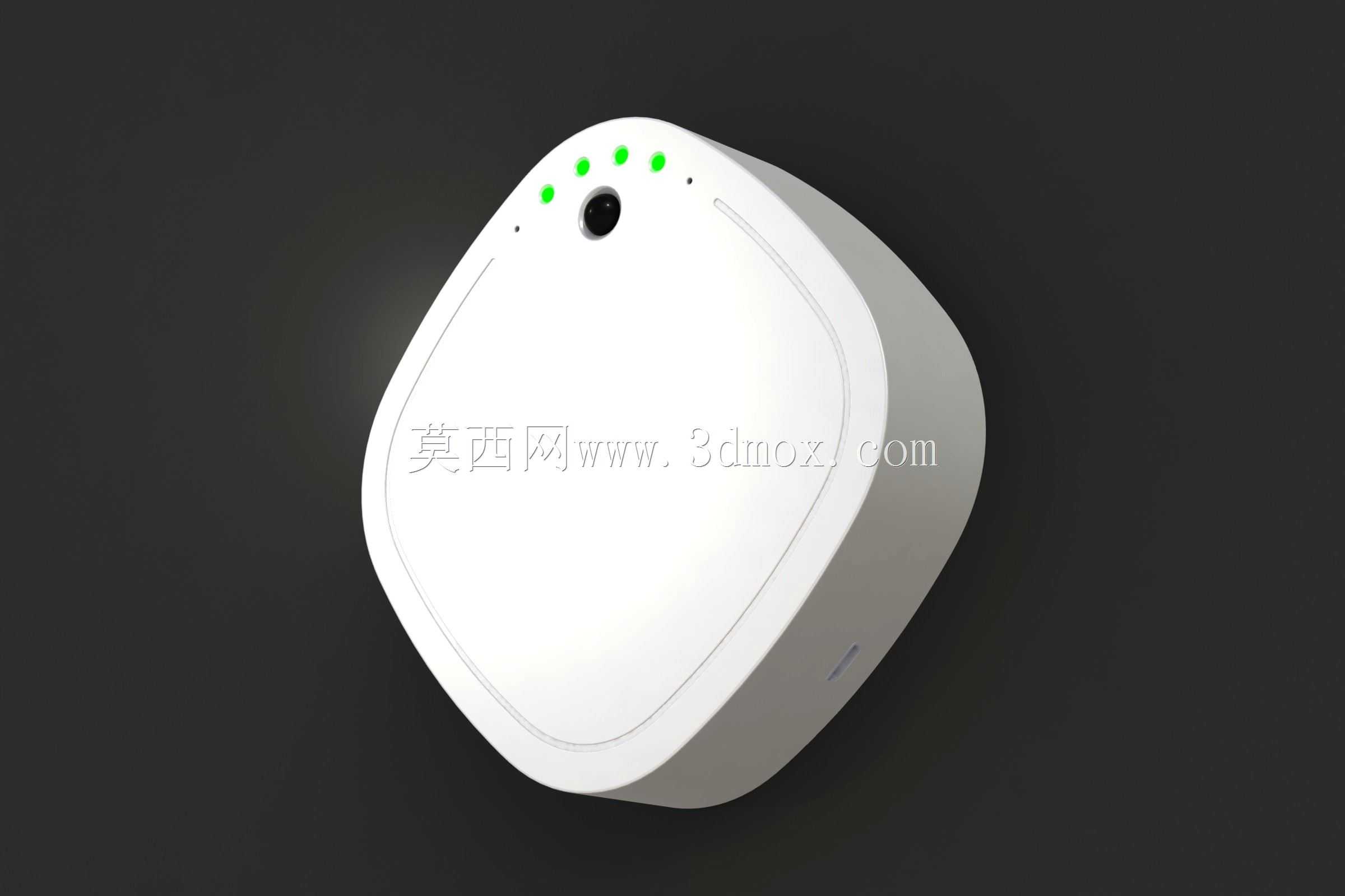

　　从安装边界来看，外壳的外部三维尺寸严格控制在110x110x25mm，这个尺寸参数经过多轮场景适配验证：厚度25mm的设计既预留了足够的内部空间容纳板载元件与接线端子，安装后突出墙面的距离不会过大，避免日常活动中误碰；110mm的正方形边长可以完全覆盖常规86型墙面底盒的安装孔位，不需要在墙面额外扩孔，适配绝大多数已装修完成的墙面安装条件，降低现场施工的改造成本。外壳正面顶部预留了状态指示灯的透光孔位与传感采集窗口，五个指示灯位呈弧形排布，对应设备的电源、联网、运行、故障、配对五种工作状态，透光孔做了内凹处理，避免日常积灰遮挡灯光指示；旁边的圆形开孔为环境参数采集窗口，对应内部的温湿度、空气质量传感模组，开孔位置避开了内部电路板的发热元件区域，保证传感采集的数据准确性，不会因为板载元件的温升影响检测精度。

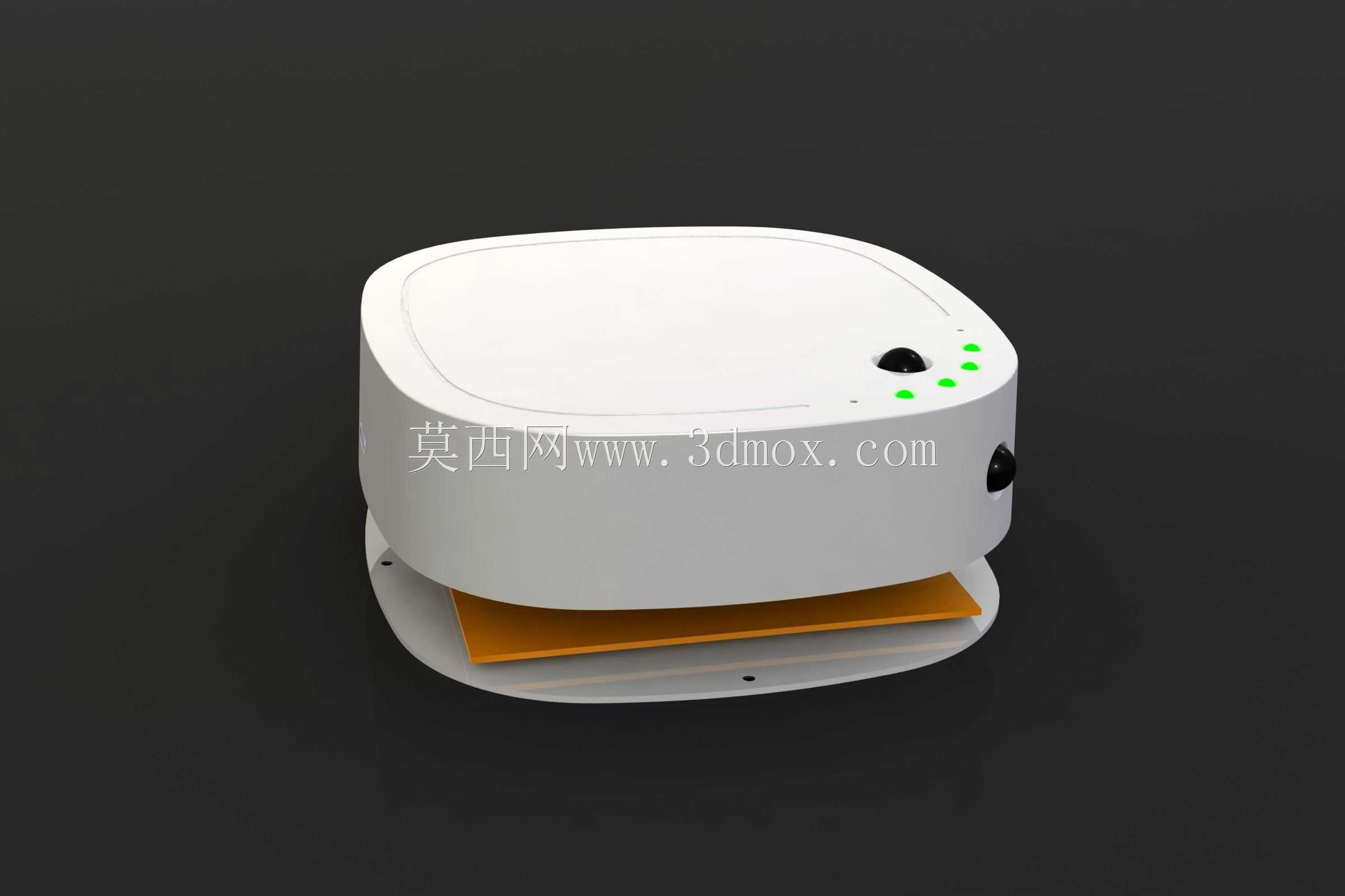

　　壳体的材质选型适配注塑量产工艺，壁厚控制在均匀的2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，侧壁做了1度的脱模斜度，方便模具开模生产，同时内壁设计了多道定位筋条，电路板装入时可以直接通过筋条定位，不需要额外打胶或者增加固定柱，减少装配工序的零件数量。上下盖的合缝处做了错位止口设计，既可以提升合缝的贴合精度，避免缝隙过大影响外观，也能起到一定的防尘作用，阻挡日常环境中的浮尘进入壳体内部，延长内部电子元件的使用寿命。外壳背面预留了壁挂安装的挂孔与螺钉过孔，既可以采用螺钉直接固定在墙面底盒上，也可以通过免钉胶贴配合挂孔实现无痕安装，适配不同的安装场景需求，比如瓷砖墙面、玻璃墙面等不方便打孔的安装位置。

　　从结构可靠性角度来看，外壳的边角位置做了局部加厚处理，因为壁挂安装的设备最容易在边角位置受到外力撞击，局部加厚可以提升边角的抗冲击能力，避免跌落或者撞击时出现壳体开裂。内部的螺柱位置做了放射状的加强筋连接到壳体内壁，避免螺钉锁附时螺柱断裂，加强筋的高度不超过壳体内壁的安装平面，不会干涉电路板的正常安装。整体结构没有复杂的异形曲面，所有曲面都采用大曲率顺滑过渡，既降低了模具加工的难度，也减少了注塑生产时的不良率，适合批量量产推广。这类外壳结构不仅可以用于暖通空调的智能控制器，也可以通过调整内部筋位与开孔位置，适配家用安防传感终端、室内空气质量监测仪、智能开关面板等多种墙面安装的电子设备，具备较强的结构通用性，只需要微调局部开孔与内部固定结构，就可以快速适配不同的电路板方案，缩短同类产品的开发周期。
