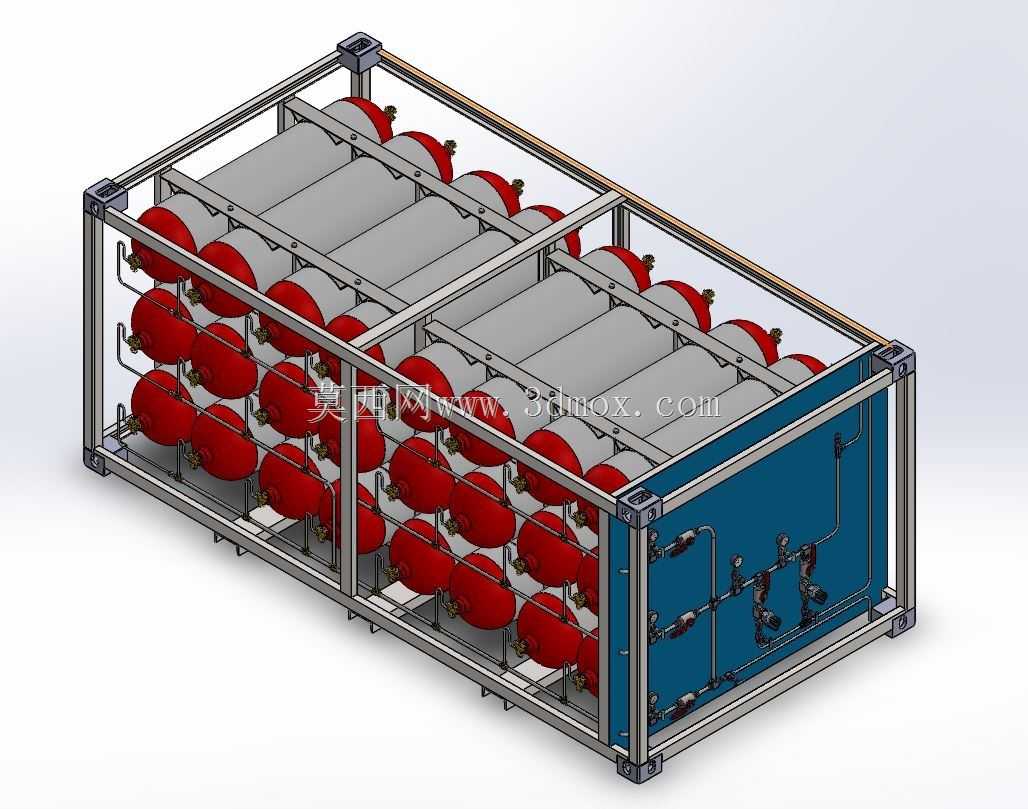

十英尺规格压缩天然气储气瓶组集成框架结构

　　在城镇燃气调峰、加气站临时补能、工业用户点对点供气以及偏远区域燃气供应保障场景中，这类十英尺规格的压缩天然气集成储存装置是应用频次极高的撬装储运单元。不同于零散气瓶的分散存放与转运，该装置将多只高压储气瓶通过标准化框架集成为独立储运单元，匹配标准集装箱的角件接口设计，可直接通过通用吊装、货运设备完成装卸与固定，无需额外定制转运工装，大幅降低了CNG短途转运与临时布设的适配成本。

　　从实际功能逻辑来看，该装置核心承担高压CNG的静态储存与中转缓冲作用，单组框架内排布的储气瓶按照错层阵列方式布置，每只气瓶的端部均通过独立卡箍与框架横梁做刚性固定，避免运输过程中气瓶窜动、磕碰引发的密封失效风险。框架端部集成的阀组面板将所有气瓶的进出气接口汇流至统一操作区，设置有总进出气截止阀、放空阀、压力检测接口，现场操作时无需在瓶组间隙中探身操作阀门，所有操作动作均可在框架外侧的开放区域完成，既提升了操作效率，也规避了密闭空间操作的安全隐患。

　　设计层面上，框架主体采用型钢焊接成型，整体外轮廓严格遵循十英尺集装箱的尺寸边界，长宽高尺寸完全匹配标准集装箱货运的装载限界，可直接装入标准集装箱开展公铁联运，也可通过框架四角的标准角件直接固定在货运车辆的平板上，不需要额外制作安装底座。瓶组排布时在相邻两层气瓶之间预留了均匀的通风间隙，避免气瓶局部聚热，同时间隙尺寸也满足日常巡检时的目视检查需求，运维人员可直接观察到每只气瓶的瓶身状态与端部密封情况。框架侧面设置的可拆卸防护栏既可以避免运输过程中异物撞击瓶身，也可在运维时快速拆卸，为气瓶检测、密封件更换留出足够操作空间。

　　安装边界方面，该装置放置时仅需要平整的硬化地面即可，通过角件位置的固定螺栓与地面预埋板连接，不需要额外搭建复杂的支撑结构；外接管路仅需要与端部阀组的总接口对接即可完成气路连通，现场安装工作量极小，可实现快速布设、快速投用。框架底部预留的叉车孔位与顶部的吊耳结构，适配车间、场站常用的叉车、吊车作业参数，不需要特殊吊装索具即可完成转场移位。瓶组的固定卡箍采用带缓冲衬层的结构，可吸收运输过程中的振动冲击，避免钢瓶与金属框架直接接触产生磨损，长期使用过程中也不会因振动导致瓶身防腐层破损。阀组区域的面板采用钢板整体折弯成型，将所有汇流管路封闭在面板内侧，既可以避免户外使用时雨水、灰尘对管路接头的侵蚀，也能对管路形成物理防护，避免外力碰撞引发的管路变形、接头泄漏问题。

　　在实际场站应用中，这类集成储气瓶组通常会和减压撬、加气机等设备配套使用，作为高压储气缓冲单元，在用气高峰时段补充供气流量，降低上游管网的压力波动影响；在临时供气场景中，单组或多组该装置可直接组成临时供气站，不需要建设固定储气设施，项目结束后可整体吊装转运至下一个点位重复利用，设备复用率远高于固定储气设施。设计过程中框架的受力校核完全按照集装箱运输的冲击载荷要求开展，瓶组固定点的强度满足公路、铁路运输的振动与冲击工况，不会在常规转运过程中出现结构变形、固定失效的问题。
