集成支架式燃气调压减压系统结构设计

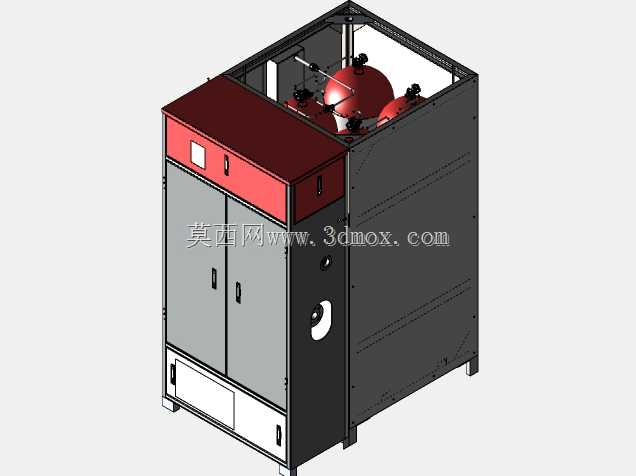

　　这套带集成安装支架的减压调压系统，主要面向中小流量燃气输配、工业气源预处理这类需要稳定下游供气压力的场景，常见于厂区分布式供气点、小型商用燃气调压站、CNG分级供气支路这类对安装紧凑度有要求的工况，替代传统分散布置的阀组、罐体拼装方案，减少现场安装的配管与对齐工作量。从结构布局来看，整套系统采用撬装式集成设计，所有功能部件全部预装在封闭式柜架与底部支架上，柜体框架采用型材拼焊结构，兼顾外部防护与部件安装基准的作用，顶部设置可开启的检修盖板，正面采用对开式带观察窗柜门，侧面预留管线穿接接口，底部支架设置调平支撑脚，不需要额外做混凝土基础找平，只要现场地面平整度满足常规设备安装要求即可就位，整体安装边界控制在小型撬装设备范畴，适配多数厂区预留的设备安装空位，不需要大范围改造现有安装场地。

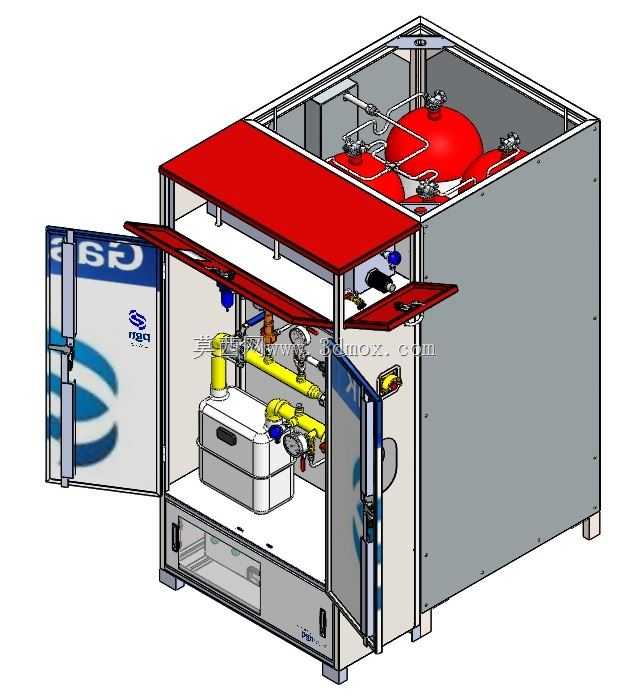

　　功能配置上，系统上部集成两个卧式储气缓冲罐，用来稳定上游来气的压力波动，避免进气压力骤变直接冲击下游调压部件；罐体液位、压力检测接口全部预留到位，和下方的调压阀组通过硬管连接，管路走向全部沿柜体内部型材排布，用管卡固定在框架预设的安装孔位上，避免管路悬空产生振动疲劳。调压段采用两级调压结构，黄色标识的工艺管路上依次配置切断阀、过滤器、调压阀、压力表、安全泄放部件，上游来气先经过滤去除管路杂质，再经一级调压将高压来气降至中间压力，再经二级调压稳定到下游需要的工作压力，当出口压力超限时，安全泄放装置会自动泄压，同时配套的压力检测部件可以触发联锁切断，避免下游设备超压损坏。下部腔体集成了冷凝收集与排污部件，用来分离燃气中携带的液态杂质与冷凝水，底部设置排污接口，可以定期打开排出积液，避免积液进入阀组造成调压失效。

　　设计思路上，这套结构优先考虑了现场运维的便利性，所有需要定期操作的阀门、仪表全部布置在柜门开启后伸手可及的区域，不需要拆解柜体主体结构就能完成常规的压力校准、过滤器更换、排污操作；较重的储气罐体布置在柜体上部靠后侧，重心靠后贴近安装墙面，降低柜门开启时的前倾风险，底部支架的承重梁直接对应罐体的安装支脚位置，将罐体重量直接传递到支撑脚，避免柜体侧板承受额外载荷。管路设计时预留了足够的安装操作空间，每个法兰连接、螺纹连接位置都预留了扳手操作空间，不会出现部件干涉导致无法拆装的问题；柜体门板上的通风槽与密封结构兼顾了防爆通风与防雨防护要求，户外安装时不需要额外加装防雨棚，柜门上的品牌标识与流向标识直接做在门板可视位置，现场运维人员可以快速识别介质流向与设备功能。

　　从安装适配性来看，整套设备的外部接口全部集中在柜体侧面下部，包括进气口、出气口、排污口、泄放口，现场配管时不需要在柜体上额外开孔，所有接口的法兰尺寸匹配常规工业燃气管路标准，对接时直接配对法兰即可完成连接。支架上的安装孔位采用长圆孔设计，允许现场就位时有少量的位置偏差，降低现场安装的对齐难度；柜体内部的布线全部沿框架内侧的走线槽布置，压力检测的信号线、联锁控制线全部集中到侧面的接线腔，和工艺管路完全分隔，避免管路泄漏时侵蚀线路。整套结构没有采用复杂的异形曲面部件，所有钣金件、型材件都是常规加工工艺可以实现的结构，生产时不需要定制特殊工装，焊接、折弯、喷涂都可以按通用工艺完成，阀组、仪表、罐体都是行业通用标准件，后期维护更换备件不需要定制特殊配件，降低全生命周期的运维成本。
