撬装式燃气压力调节集成装置

　　这套集成式压力调节装置主要面向燃气输配、工业气体调压站点的应用场景，在城市门站下游调压、工厂燃气进气预处理、CNG减压供气等工况中承担核心的压力管控职能，整套设备采用撬装集成化设计思路，所有工艺部件、管线、支撑结构都整合在统一的底座框架上，现场安装时仅需对接进出口主管道与控制线路即可投入使用，大幅缩减现场施工的配管、组装工作量，也能避免现场散件安装带来的装配误差与密封隐患。

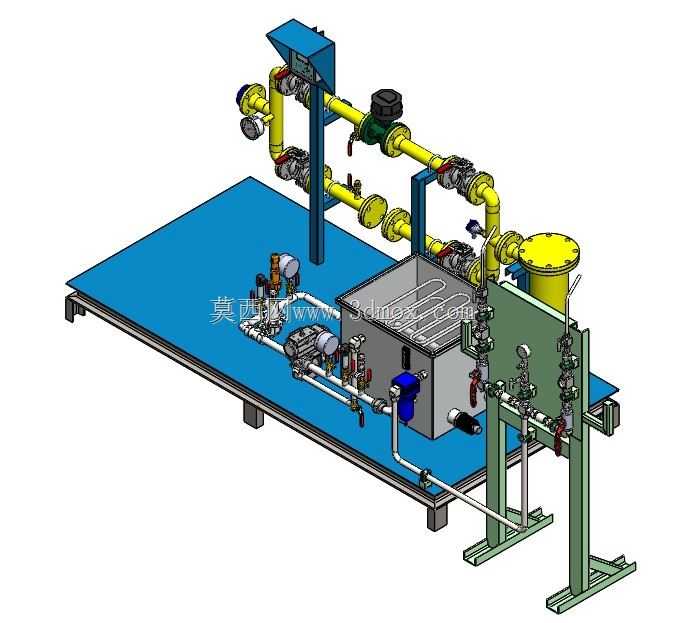

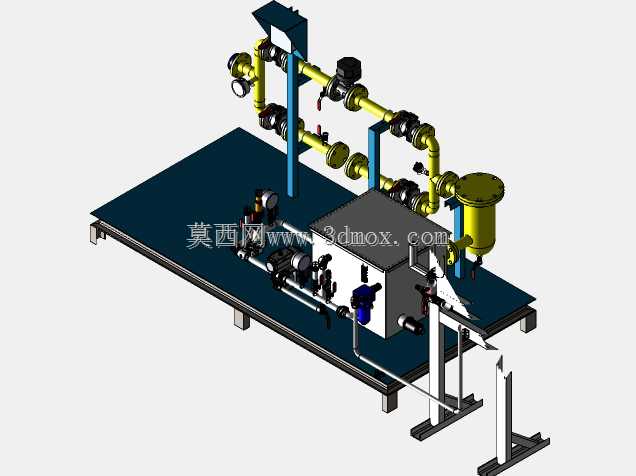

　　从功能配置来看，装置沿气流走向依次设置了进口截断阀、过滤分离单元、两级调压阀组、安全泄放支路、压力检测取点、出口截断单元，其中黄色管线为高压进气侧通路，经过滤单元去除气体中携带的固态杂质与液态凝液后，进入第一级调压机构将高压来气降至中间压力，再经第二级调压机构稳定至下游工况所需的供气压力，管路上配置的多个压力检测点可实时采集各段压力数据，为后续的压力闭环控制、超压报警提供信号支撑，旁通支路可在主调压回路检修时维持临时供气，避免单点故障导致整条供气管线停输。

　　设计阶段优先考虑了操作维护的便捷性，所有阀门的操作手轮、仪表的显示盘面都朝向巡检通道一侧，操作人员站在撬体侧边即可完成阀门启闭、压力读数、滤芯更换等常规操作，无需探身到管线缝隙中作业；支撑结构采用型钢焊接框架，竖直管架与底座之间设置了斜向加强筋，抵消大口径管线内压产生的轴向推力与管路振动，避免长期运行后出现焊缝开裂、管线移位的问题。底座采用加厚钢板焊接成型，底部设置的支撑腿可适配现场混凝土基础的安装标高，撬体整体的安装边界预留了足够的检修空间，侧面距离墙体或其他设备的安全间距满足燃气设备安装规范要求，进出口法兰的位置、标高都做了统一设计，可直接对接同规格的现场工艺管线。

　　管线排布上遵循了“高进低出、主管路顺直、支管路就近接入”的原则，高压侧大口径管线沿上层管架敷设，减少弯头数量降低管路压损，控制回路、泄放支路的小口径管线沿下层支架排布，与主工艺管线保持足够的安全间距，避免高压管线泄漏时直接冲击控制元件；过滤单元下方预留了排污接口，可定期排出过滤下来的杂质与积液，调压阀组的安装位置做了抬高处理，防止积液浸泡阀件导致密封失效。整套装置的结构布局经过三维干涉校验，所有部件之间都预留了足够的拆装空间，更换调压阀阀芯、过滤器滤芯时无需拆除周边其他管线，日常维护的作业效率得到明显提升。

　　在实际工况适配性上，这套装置可根据来气压力范围、下游供气流量的需求调整调压阀的通径与调压弹簧参数，进出口管线的法兰标准可适配不同项目的管路对接要求，撬体表面的涂装按照工业户外设备的防腐要求做了多层处理，可适应露天场站的日晒雨淋环境，控制箱设置在撬体端部的防雨支架上，内部可集成压力变送器、流量积算仪、紧急切断阀控制模块，实现供气压力的自动调节与超压紧急切断功能，满足无人值守站点的运行要求。
