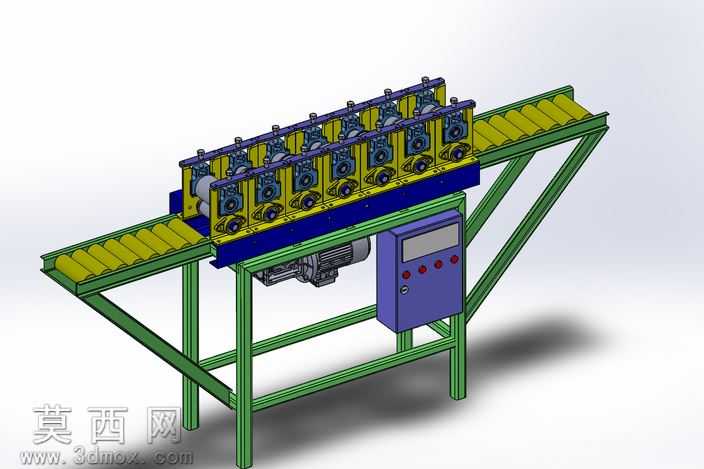

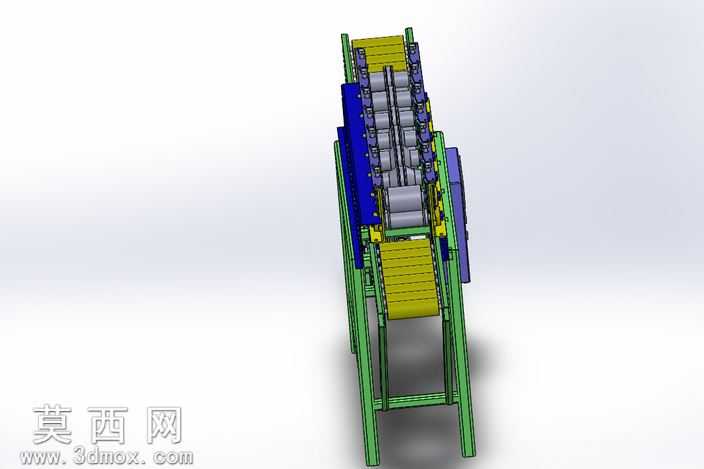

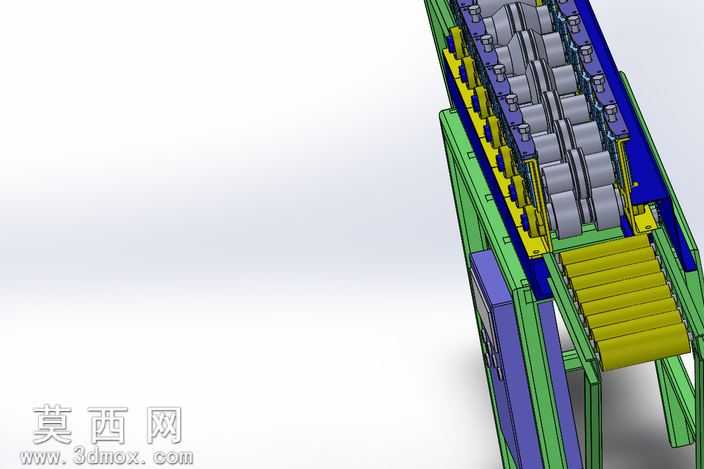

连续式轧辊成形输送设备结构模型

本模型为连续式轧辊成形配套输送设备的完整三维结构，建模过程中严格遵循辊压成形工艺的实际生产逻辑，从整体机架的承载设计到核心轧辊组的排布、进料输送段的衔接都做了精细化还原。建模阶段先以型钢搭建的立式倾斜机架作为整体承载基础，对不同受力段的型材做了差异化的壁厚设定，还原了实际设备中承重段加厚、辅助段轻量化的设计思路，机架的连接位置预留了标准紧固件的装配孔位，完全符合机械装配的工艺要求。核心的轧辊成形段采用多组上下对压的辊轮排布，每一组轧辊的型面都按照渐进成形的逻辑做了渐变处理，从进料端的初压定位到中段的逐步塑形再到出料端的定型校准，辊轮的曲面弧度、压合间隙依次调整，还原了金属板材连续辊压成形的变形路径，相邻辊组之间设置了导向限位结构，避免板材进给过程中出现偏移跑偏的问题。进料端配套的皮带输送机构做了完整的结构还原，包括驱动辊、从动辊、承托托板、侧边挡料结构，输送段的倾斜角度与轧辊进料口精准对接，保证待加工工件能够平稳顺畅送入辊压工位。模型的材质渲染贴合实际工业设备的视觉特征，机架部分做了绿色烤漆的金属材质效果，轧辊组件做了淬硬钢的金属质感处理，传动与防护部件分别做了蓝色、黄色的区分色渲染，不同部件的材质粗糙度、反光度都做了对应调整，让整体模型的视觉呈现更贴近真实设备的外观。整个模型的装配逻辑清晰，所有运动部件都保留了合理的运动间隙，没有出现结构干涉的问题，既完整展现了轧辊成形设备的整体布局，也清晰呈现了从进料、辊压成形到出料的完整工艺路径，能够直观体现连续辊压成形设备的工作原理与结构设计要点，可作为辊压成形类设备设计参考、结构原理演示的三维素材使用。
