　　在工业设备状态监测的实际场景里，这类振动变送元件的应用覆盖范围极广，从泵组、风机这类旋转设备的长期运行状态跟踪，到自动化产线关键工位的异常振动预警，都能看到同类型产品的部署。很多现场运维人员在做设备点检体系搭建时，会优先选择这类一体化结构的振动检测元件，原因在于其不需要额外搭配复杂的信号调理模块，现场布线的工作量能缩减近四成，对于老旧产线的状态监测改造项目来说，这种集成化设计的适配性优势非常明显。

　　从实际功能逻辑来看，这款振动变送元件的核心作用是将采集到的机械振动加速度、速度信号转换为标准工业电信号，直接传输给PLC或者设备状态监测系统，不需要中间做额外的信号转换。不同于实验室用的高精度振动采集探头，工业现场用的这类变送元件更看重长期运行的稳定性，外壳采用全金属密封结构，能够抵御车间内常见的切削液飞溅、粉尘附着问题，在有轻度油污的加工车间环境下，不需要额外加装防护外壳就能直接部署。

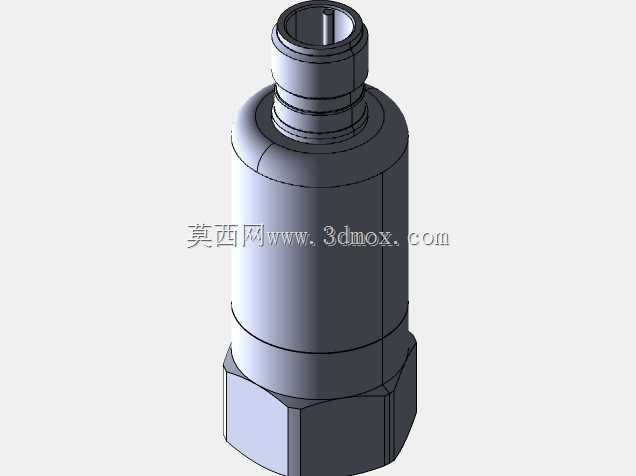

　　做这款元件的三维结构建模时，首先要考虑的是现场安装的适配性，底部的外螺纹安装接口是核心安装基准，建模时需要严格匹配工业常用的安装螺纹规格，保证和现场常用的安装支座、设备预留安装孔的同轴度公差控制在合理范围内，避免安装后出现检测偏差。主体的圆柱段外壳做了等直径设计，一方面是为了加工时便于一次装夹完成车削工序，减少加工工序带来的形位公差，另一方面圆柱外形在现场布线时，线缆可以顺着圆柱侧面做固定，不会出现棱角剐蹭线缆外层绝缘皮的问题。顶部的电气接口采用了常见的工业连接器规格，建模时需要预留足够的接口插拔空间，保证现场接插件拆装时不需要额外拆卸周边其他元件，这一点在做设备整体布局建模时尤其重要，很多新手建模时容易忽略接插件的操作空间，导致现场装配时出现线缆无法正常插拔的问题。

　　从安装边界尺寸来看，这款元件的整体轴向长度控制得比较紧凑，在设备内部安装空间局促的场景下，比如电机端盖、泵体轴承位旁边的狭小安装位，这种短尺寸的设计不会和周边的旋转部件、管线产生干涉。主体外壳的直径尺寸经过优化，既保证了内部压电感应元件的安装空间，又不会因为直径过大占用过多安装面位置，在同一个安装面上需要同时部署温度、振动多个检测元件时，这种小直径设计的优势就会体现出来，不需要额外扩大安装支座的尺寸。

　　在结构设计的细节上，底部的六角拧动面是专门为现场安装设计的，建模时需要保证六角面的对边尺寸符合标准扳手的卡口尺寸，现场安装时用普通的开口扳手就能完成拧紧操作，不需要定制专用工具。外壳的台阶过渡处都做了小圆弧倒角处理，一方面是为了去除加工后的锐边，避免安装时划伤操作人员，另一方面圆弧过渡能够减少应力集中，在设备本身振动较大的安装场景下，不会因为应力集中导致外壳连接处出现疲劳开裂的问题。顶部接口和主体外壳的连接处做了密封槽设计，建模时需要准确还原密封槽的深度和宽度，保证装配密封圈后能够达到对应的工业防护等级，在户外或者潮湿工况下使用时，不会有水汽进入元件内部损坏电路。

　　很多结构工程师在做设备整体建模时，容易忽略这类传感元件的细节还原，要么把安装螺纹的尺寸做的有偏差，要么忘记预留顶部接插件的操作空间，导致后期出工程图时出现安装干涉的问题。准确还原这类工业元件的三维结构，不仅能让整体设备装配模型的还原度更高，更重要的是在做虚拟装配验证时，能够提前发现安装空间不足、布线干涉这类实际装配时才会暴露的问题，减少现场安装调试时的整改工作量。对于做设备状态监测方案设计的工程师来说，准确的三维模型还能帮助提前规划传感元件的部署位置，结合设备的振动传递路径，选择最优的检测点安装位置，让振动检测的数据更准确，避免因为安装位置不合理导致的误报警、漏报警问题。
