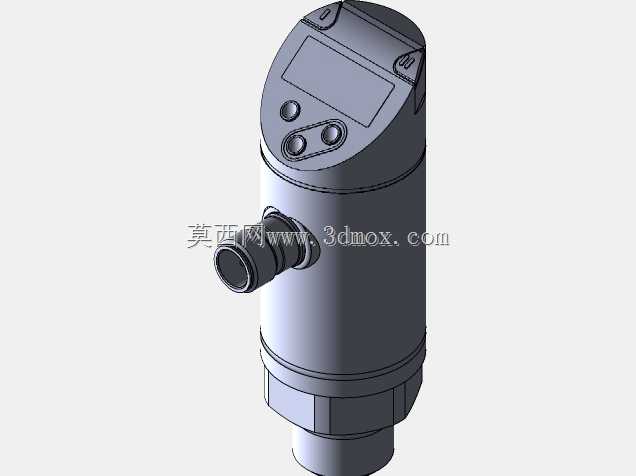

易福门TR2439温度传感检测元件结构

　　这款传感检测元件主要面向工业过程控制领域的温度监测场景，在液压站油温监测、冷却循环水温度采集、气动系统气源温度检测、小型反应釜介质温度管控这类工况中都能适配，尤其适合安装空间紧凑、需要现场可视化读数的点位，替代传统分体式温度变送器加现场显示表的组合方案，减少现场布线与安装点位的占用。从结构设计来看，整体采用圆柱式一体化构型，主体外壳做了阶梯式变径处理，上部操作显示段直径略大于下部传感探头段，侧面预留的M12标准电气接插件接口采用侧向出线设计，相比轴向出线的款式，能有效降低安装后轴向的空间占用，避免接插件与周边管线、结构件产生干涉，接插件接口做了内置密封槽设计，装配时搭配对应规格的密封圈即可满足常规工业场景的防护要求，

　　无需额外做防水包覆处理。上部的操作显示区域做了内凹式的显示屏安装位，三个操作按键围绕显示屏呈三角排布，按键表面做了凸起的防滑纹理，现场操作人员佩戴劳保手套也能准确完成参数设置、阈值调整的操作，不会出现误触的情况；显示屏的安装位做了略微下沉的挡边设计，能避免现场作业时硬物直接磕碰屏幕表面，降低屏幕碎裂的风险，同时挡边的倾角经过优化，站在设备操作通道的常规站立视角就能清晰读取屏幕显示的温度数值，不需要刻意俯身或者调整角度查看。下部的传感探头段采用外螺纹连接结构，螺纹规格适配工业现场常用的温度检测安装孔，安装时不需要额外加工转接接头，直接拧入预留的安装位即可，探头端部做了圆滑过渡处理，拧入过程中不会刮伤安装孔内的密封垫片，保证密封可靠性；

　　探头内部的感温元件与外壳之间做了导热填充处理，既能保证温度传导的响应速度，又能隔绝现场的振动、冲击对感温元件的影响，避免长期使用后出现测量漂移的情况。从安装边界来看，整体轴向长度控制得较为紧凑，安装时从安装孔位到上部显示端的突出长度不会超出常规小型设备的安装间隙，侧面接插件的突出长度也做了限制，即使在密集排布的阀组、管线之间安装，也不会和相邻的元件产生空间冲突；外壳上部的两个卡扣式端盖固定位，不需要额外的螺丝紧固，后期需要拆解维护内部电路时，用平口螺丝刀轻轻撬动即可打开端盖，维护效率更高。在功能设计上，这款元件集成了温度采集、信号转换、现场显示、阈值开关输出多重功能，不需要额外搭配信号变送器，

　　采集到的温度数据可以直接通过标准信号传输到设备的控制系统，同时现场可以直接通过按键设置温度报警的上下阈值，当监测的介质温度超出设定范围时，元件可以直接输出开关信号触发本地的报警装置，不需要经过控制系统中转，响应速度更快，适合需要本地快速联锁保护的工况。建模过程中对各个配合面的公差做了贴合实际生产的设置，比如外壳上下段的配合止口、接插件与外壳的配合位、探头与安装螺纹的同轴度都按照工业传感元件的常规公差等级做了约束，导出的模型可以直接用于设备的布局装配干涉检查，不需要额外调整配合尺寸；对外壳表面的防滑纹理、按键的凸起弧度、接插件的插针排布这些细节特征都做了还原，不是简化的概念模型，在做设备的可视化渲染、操作培训动画制作时也能直接使用，不需要二次补全细节。考虑到工业现场的安装维护需求，模型中预留了安装扳手的操作空间尺寸，在做整机布局设计时，可以直接参考模型的外形尺寸预留对应的扳手操作位，避免后期安装时因为空间不足导致无法拧紧或者拆卸的问题；同时对元件的重心位置也做了对应设置，在做设备的振动仿真、管线应力分析时，可以直接调用模型的质量参数，不需要额外测算赋值。
