半自动折叠箱配套皮带输送进料装置

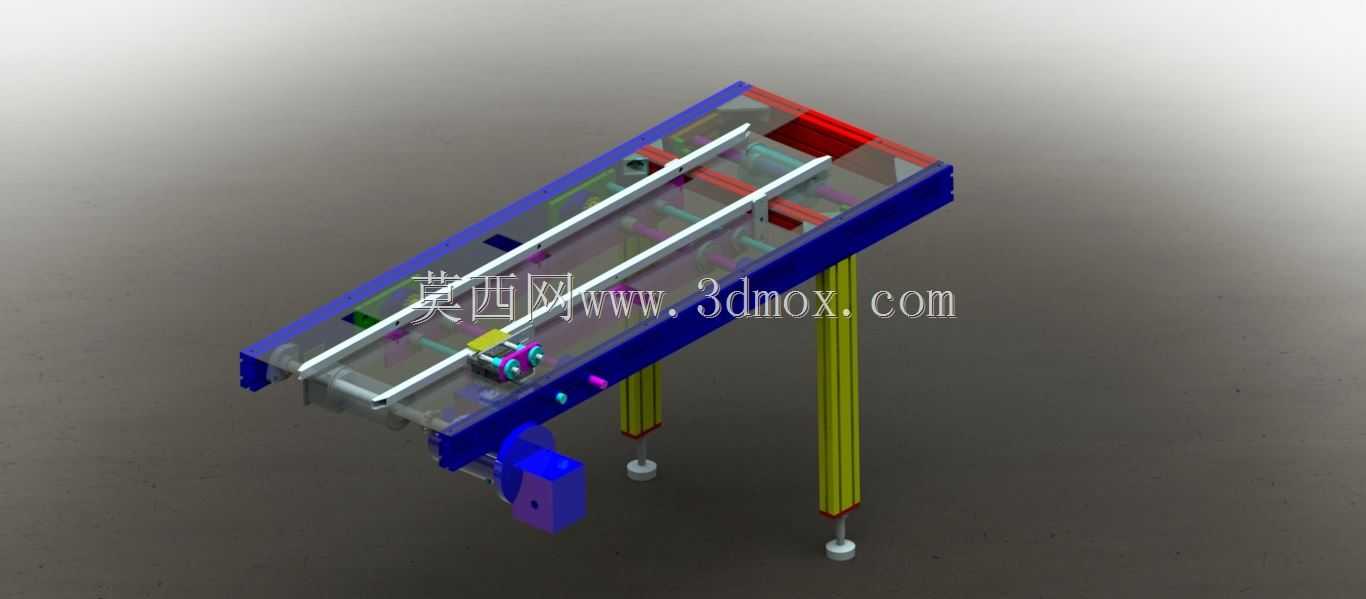

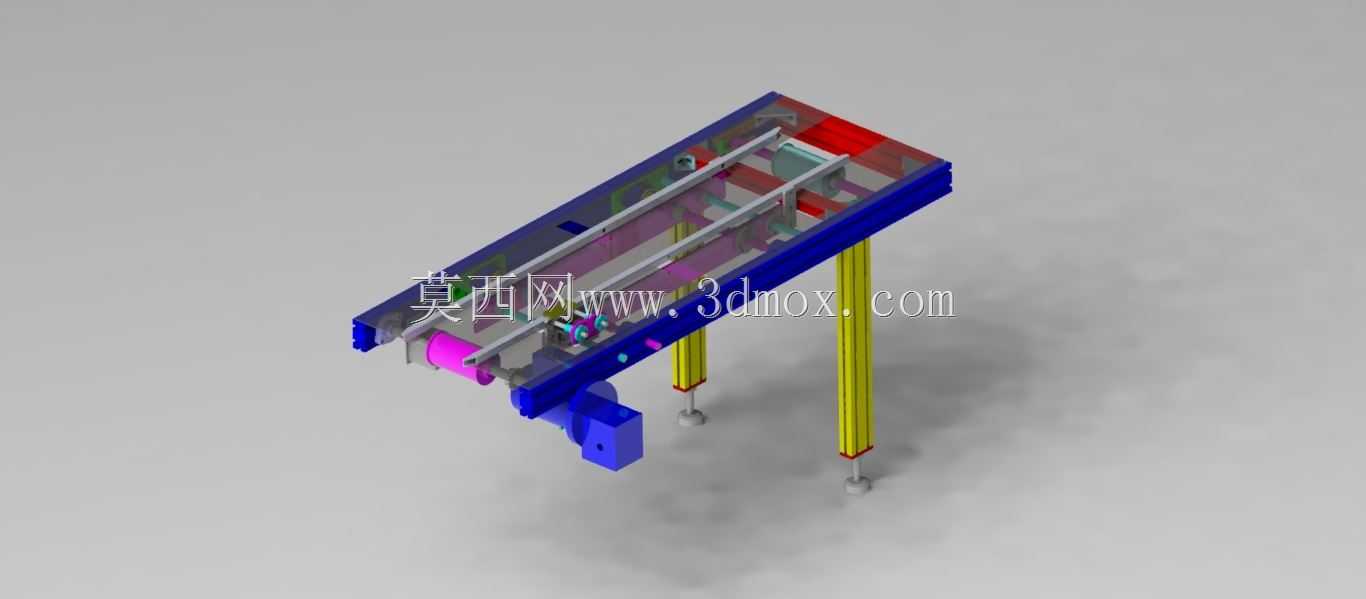

　　这套输送机构主要面向后道包装环节的半自动折箱工位做进料衔接，适配瓦楞纸盒折叠前的片料输送需求，在中小批量日化、食品、五金零配件的包装产线中，可替代人工逐片送料的重复动作，降低折箱工位的操作强度。从结构布局来看，主体采用双平行皮带的输送面设计，输送面框架采用标准铝型材拼接成型，两侧预留了可调式挡边的安装槽位，可根据不同规格的纸盒片料宽度调整挡边间距，适配宽度范围覆盖常规电商发货用的三层瓦楞纸盒尺寸，挡边采用耐磨POM材质，避免输送过程中刮花纸盒表面的印刷层。

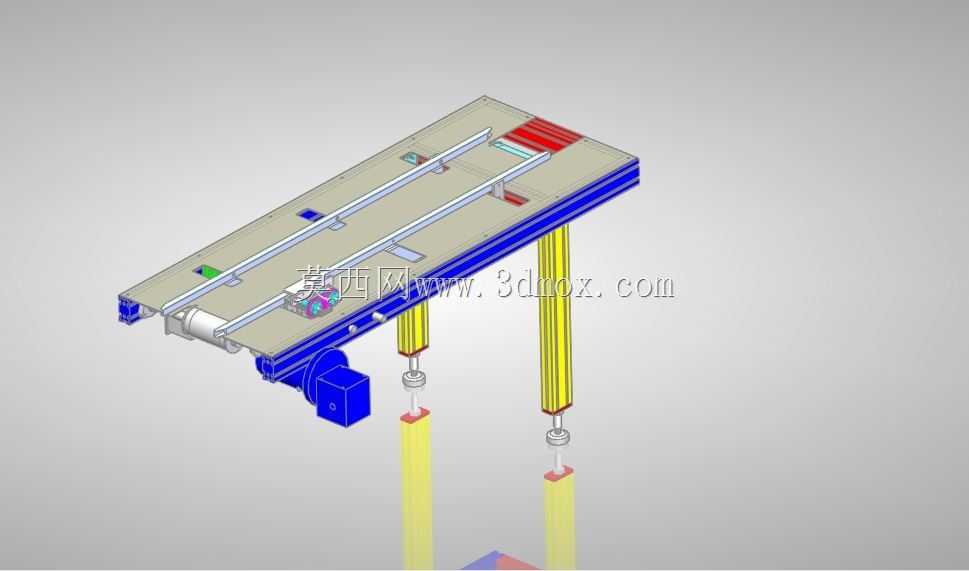

　　驱动端布置在输送线的出料侧，采用侧装式减速电机直连主动辊的结构，省去了链传动的张紧维护环节，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载输送时出现皮带打滑丢转的问题；从动端配置了螺纹张紧机构，可通过两端的调节螺栓调整皮带张紧度，补偿皮带长期运行后的蠕变伸长量，张紧行程预留了15mm的调节余量，可满足常规PU输送皮带2年以上的张紧调整需求。输送面下方设置了两根可调节高度的支撑立柱，立柱采用方形铝型材搭配脚杯安装结构，可根据对接的折箱机进料口高度，在700mm到1100mm的高度区间内无级调整支撑高度，脚杯采用橡胶减震材质，可抵消电机运行时产生的小幅振动，避免输送过程中纸盒片料出现偏移走位。

　　输送面靠近出料端的位置设置了多组可调式定位挡块，挡块可通过T型螺栓在型材槽内滑动调整位置，用于对齐纸盒片料的折边基准，保证送入折箱工位的片料位置偏差控制在±2mm以内，满足半自动折箱机构的进料定位精度要求。框架上还预留了光电传感器的安装位，可根据产线自动化升级需求加装料位检测元件，实现与折箱机的联动启停，避免出现空送或者堆料的问题。

　　设计过程中优先考虑了现场安装的便捷性，整体结构采用模块化拆分设计，所有连接部位均采用标准内六角螺栓紧固，无需专用焊接设备即可完成现场组装，输送段的单段长度控制在1.2米以内，可通过标准紧固件拼接延长输送距离，适配不同车间的工位布局需求。皮带选用2mm厚的绿色PU防静电材质，表面摩擦系数适中，既可以保证纸盒片料输送过程中不打滑，也不会因摩擦力过大导致片料在挡块位置出现卡滞，皮带内侧做了导向筋设计，与辊筒表面的导向槽配合，避免皮带长期运行出现跑偏的问题。

　　支撑立柱与输送框架之间采用角件连接，连接部位预留了±5°的角度调节余量，可根据现场布局需求将输送面调整为小角度倾斜状态，适配有高度差的工位对接场景，倾斜角度最大可调整至8°，不会出现纸盒片料下滑的问题。设备的整体安装边界宽度控制在450mm以内，长度为1200mm，在车间内布置时仅需占用0.54㎡的地面空间，适合在现有包装产线的间隙中做改造加装，无需对原有产线做大规模的布局调整。

　　日常维护层面，所有转动部位均采用密封式深沟球轴承，无需定期加注润滑脂，皮带表面的污渍可直接用湿布擦拭清理，不会出现渗液腐蚀框架的问题；侧装的电机采用标准B5安装法兰，出现故障时可直接拆卸更换，无需拆解整个输送框架，降低了产线停机维护的时间成本。在实际使用场景中，该输送装置可匹配单人操作的半自动折箱工位，输送速度可通过配套的调速器在0-15m/min范围内调整，操作人员仅需将裁切好的纸盒片料逐片放置在输送面进料端，机构即可自动将片料输送至折箱工位的定位位置，相比人工直接送料的模式，可将单工位的操作效率提升30%以上，同时减少操作人员手部靠近折箱机构的安全风险。
