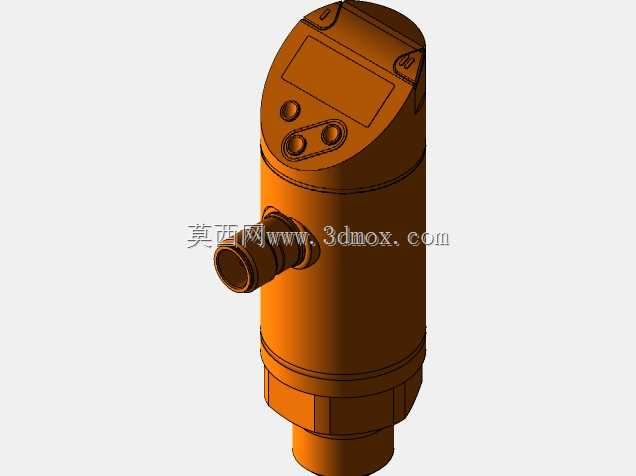

IFM TR2439带显示温度评估单元结构设计

　　在化工反应釜进料管线、食品饮料CIP清洗管路、制药纯化水分配系统这类对介质温度管控精度要求严苛的工业现场，温度检测环节的信号稳定性、读数便捷性直接决定了工艺参数的可控程度，IFM TR2439这类集成了PT100/PT1000测温元件适配能力的带显示评估单元，正是为解决现场分散测温点的信号处理、就地显示、阈值触发需求而设计的集成式传感部件。不同于传统分体式温度变送器需要额外配置显示表头、信号转换模块的安装模式，这款评估单元把信号采集电路、数显交互模块、过程电气接口全部整合在单柱式壳体内，现场安装时不需要额外拼接附件，直接通过底部的标准过程螺纹接口拧入管线预留的测温安装座即可完成机械固定，

　　侧部预留的流体通路接口可以直接串接在小口径工艺支管路上，让测温探头直接接触流动介质，避免了额外加装测温套管带来的温度响应滞后问题。从结构设计逻辑来看，这款评估单元的壳体采用了变径柱式布局，上部直径略大于下部安装段，顶部倾斜设置的显示窗口刚好对准操作人员巡检时的视线高度，不需要弯腰或者踮脚就能清晰读取当前温度数值，窗口下方的三个操作按键采用凸起式圆弧造型，操作人员佩戴劳保手套也能完成参数设置、阈值调整的操作，不会出现平键戴手套按不准的问题。壳体侧面的电气接口采用了标准M12针型接插件布局，接口位置做了凸台防水结构，配合配套的航空插头可以达到IP67以上的防护等级，即使在车间冲洗、户外凝露的工况下也不会出现电路进水短路的问题。在实际功能落地层面，这款评估单元可以直接适配市面上绝大多数PT100、PT1000等级的铂电阻测温元件，不需要额外配置信号转换电阻，内部电路已经完成了非线性校准，测温范围覆盖常规工业场景的-50℃到200℃区间，完全满足绝大多数流体工艺过程的温度检测需求，自带的两路开关量输出可以直接对接现场的电磁阀、报警灯，当介质温度超出设定的上下阈值时直接触发本地联锁，不需要把信号传回中控室再做逻辑判断，大幅缩短了异常工况的响应时间。从安装边界尺寸来看，这款评估单元的主体柱身直径控制在45mm以内，下部安装螺纹采用通用的G1/2管螺纹规格，安装时只需要在管线或者设备壁上预留对应规格的内螺纹安装孔，

　　保证探入深度达到管道直径的1/3到1/2区间即可获得准确的介质温度，不需要预留额外的旁通安装空间，即使是布局紧凑的阀组、泵组周边也能顺利安装。上部显示段的突出高度控制在120mm以内，不会和周边的管线、保温层产生干涉，侧部的串接管路接口采用和下部同规格的管螺纹，和支管连接时不需要做变径处理，减少了管路接头的泄漏点。在建模细节处理上，这款模型还原了壳体表面的所有安装特征，包括上下壳体连接的卡扣槽位、按键的凹凸轮廓、接口处的密封槽结构、壳体下部的六角扳手拧动平面，所有倒角、圆角都按照实际开模的工艺要求做了处理，没有出现尖锐直角这类不符合注塑加工工艺的结构，导入装配环境后可以直接用来做管路布局干涉检查、操作空间校核，

　　不需要再额外修正模型的工艺细节。针对不同工况的安装适配，这款评估单元的结构也预留了足够的调整空间，壳体下部的螺纹段可以根据实际安装深度搭配不同厚度的密封垫片，不需要调整壳体本身的结构就能适配不同壁厚的设备壁、管线安装需求，显示模块的电路板固定柱位在模型里也做了还原，如果后续需要做同类型产品的改型设计，可以直接在这个模型基础上调整接口规格、显示窗口角度，大幅缩短同系列产品的建模周期。在实际选型应用中，这类集成式温度评估单元尤其适合中小型设备的OEM配套，相比于分体式的测温组件，它的零部件数量更少，现场接线工作量能减少60%以上，自带的显示功能也省去了外接温度显示表的成本，对于设备厂家来说可以有效降低整机的物料成本和装配工时，对于终端用户来说，后期维护时只需要整体更换单元即可，不需要单独排查电路、探头、显示表的故障点，维护效率提升非常明显。建模过程中针对这类传感部件的细节处理，重点要关注操作件的人机交互尺寸、接口的安装配合公差、壳体的防护结构设计，不能只做外观曲面的还原，要把实际装配、使用过程中会涉及到的所有结构特征都准确呈现，才能让三维模型在后续的布局设计、安装校核、改型设计环节发挥实际作用，而不是仅仅作为外观展示的素材。
