德标DN80PN16三英寸法兰结构

　　在工业管路系统的搭建与运维场景中，法兰是实现管段、阀门、泵体等设备间可拆卸刚性连接的核心承压部件，这款适配DN80通径、PN16压力等级的三英寸德标法兰，主要应用于给排水、暖通循环、中等压力化工输送、常规工业气体管路等场景，承担管路对接、密封承压、便于设备拆装检修的核心作用。从实际工程选型角度看，PN16的压力等级对应1.6MPa的公称工作压力，能够覆盖多数民用工业、常规厂区管路的承压需求，DN80的通径匹配三英寸英制管路规格，可同时适配公制、英制对应尺寸的管道对接，避免现场施工中的规格错配问题。

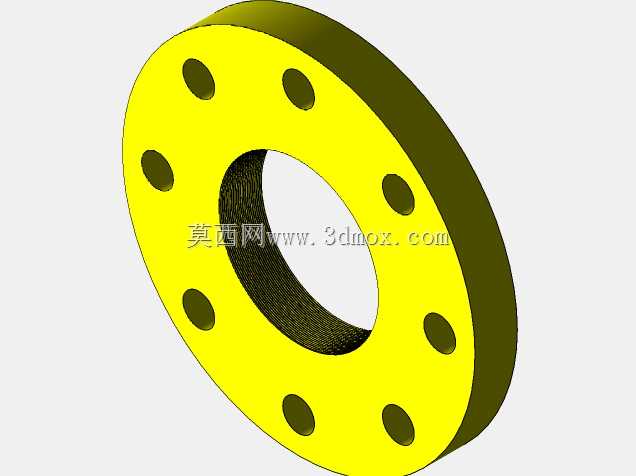

　　这款法兰的整体结构采用突面板式法兰的经典构型，主体为圆盘状环形结构，中心通孔为介质流通通道，通孔直径与DN80通径匹配，保证介质流通时无额外缩径阻力，减少管路压损。法兰盘沿圆周方向均匀分布8个螺栓通孔，孔位排布严格遵循德标DIN法兰的孔距规范，现场安装时无需额外扩孔或调整孔位，可直接与同规格的法兰、阀门端面对接，螺栓穿装后通过对称拧紧即可实现均匀压紧。法兰的密封面为突面形式，密封面表面粗糙度满足常规非金属垫片（橡胶垫片、石棉橡胶垫片、聚四氟乙烯垫片）的密封要求，安装时配合对应厚度的垫片，可在1.6MPa工作压力下实现可靠密封，避免介质渗漏。

　　从设计思路来看，这款法兰的结构完全遵循德标法兰的尺寸规范，法兰盘的外径、厚度、螺栓孔中心圆直径、螺栓孔直径均严格对应DIN标准中DN80PN16规格的参数要求，建模过程中重点保证了各尺寸的形位公差：密封面与法兰中心轴线的垂直度、螺栓孔的位置度、两端面的平行度都做了精准约束，避免因建模尺寸偏差导致实际生产或装配时出现密封面贴合不严、螺栓无法穿装的问题。法兰的厚度设计充分考虑了1.6MPa压力下的结构强度，在螺栓预紧力和介质内压的共同作用下，法兰盘不会出现翘曲变形，保证长期运行下的密封可靠性；螺栓孔的直径略大于配套螺栓的公称直径，预留了微小的安装调整余量，抵消现场管路对接时的微小位置偏差，降低安装难度。

　　在安装边界方面，这款法兰的对接端可采用焊接方式与同通径的钢管连接，法兰背面的焊接坡口尺寸适配常规电弧焊、氩弧焊的焊接工艺要求，焊接后焊缝强度不低于母材强度，可承受管路的轴向拉力与压力。安装时需要注意，法兰对接时两端面需保持平行，偏差不得超过法兰外径的1.5%，螺栓拧紧需按照对角顺序分次进行，保证垫片受力均匀，避免因局部压紧力不足导致渗漏。该法兰的适用介质包括常温清水、压缩空气、无强腐蚀性的化工流体等，若应用于高温或强腐蚀场景，可根据实际工况更换对应材质的法兰坯料，但安装连接尺寸完全通用，无需调整对接管路的结构。

　　从三维建模的工程实用性角度，这个模型完整还原了法兰的所有结构细节，包括螺栓孔的倒角、密封面的加工余量区域、焊接端的坡口结构，可直接用于管路系统的装配干涉检查、管路排布仿真、预制件加工出图等场景，结构设计人员在进行管路设计时，可直接调用该模型进行装配，无需重复建模，提升管路设计的效率，同时避免因自行建模的尺寸偏差导致后续施工出现装配问题。在实际的设备运维场景中，该规格法兰属于管路系统中的常用易损配件，提前掌握其精确尺寸，可在管路检修时快速准备备件，减少停机时间。
