波罗斯环形传感元件结构设计方案

　　在工业自动化检测、流体参数监测、旋转部件状态感知这类场景里，环形结构的传感部件一直是适配性极强的一类结构件，这次呈现的波罗斯环形传感结构，就是针对同轴安装类检测需求做的专项设计。从实际安装场景来看，这类环形传感件大多用在管道通径位置、旋转轴穿装位置，不需要额外做偏置安装支架，直接套设在被测部件外侧就能完成信号采集，相比旁置式传感结构，能大幅节省安装空间，同时避免安装偏角带来的检测误差。

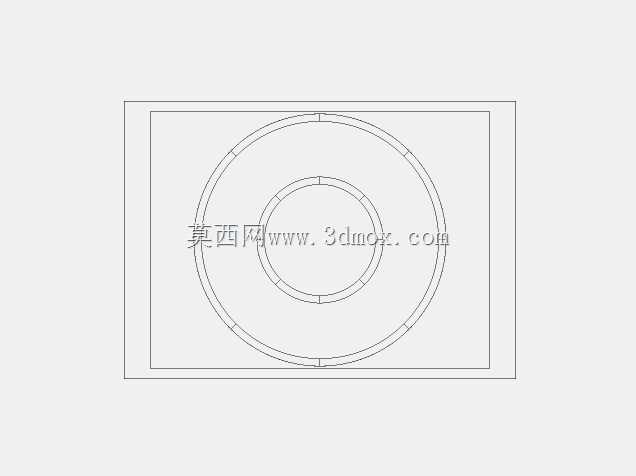

　　从结构设计思路上，整个零件采用同轴双层环形布局，外层环体作为结构承载主体，承担安装固定、防护内部感应元件的作用，内层环体靠近被测区域，做了等分段的薄壁结构设计，既保证感应信号的穿透性，又能维持整体结构的圆度公差，避免长期使用后形变影响检测精度。两层环体之间通过周向均匀分布的连接筋做刚性连接，连接筋的位置特意避开了信号敏感区域，既提升整体结构抗振性能，又不会对信号传输造成干扰。

　　在安装边界的考量上，整个环形结构的外轮廓做了方形安装基准边，四个边的平面度公差控制在安装适配范围内，不需要额外做定位工装，直接靠方形基准边就能和设备安装面贴合，安装孔位预设在方形轮廓的边角位置，和常规法兰安装的孔位间距做了适配，能直接替换同规格的常规环形检测件，不需要对原有设备安装位做二次加工。内层环的内孔尺寸按照常规穿装类被测件的外径做了间隙预留，单边间隙控制在合理范围，既保证穿装顺畅，又不会因为间隙过大导致检测距离超标影响信号强度。

　　从功能特性来看，整个结构没有多余的异形凸起，所有转角位置都做了工艺圆角处理，既方便加工时的走刀路径规划，也能避免安装过程中锐边划伤操作人员或者配套线缆。外层环体的壁厚做了等厚设计，在满足结构强度要求的前提下尽可能压缩整体厚度，适配安装空间局促的设备内部场景，比如小型自动化设备的转轴位置、紧凑型流体管路的监测点位，都能直接装用。

　　在装配适配性上，这个环形传感结构属于独立装配单元，不需要和其他零件做复杂的配做加工，自身的尺寸链完全闭环，生产时可以单独做精度校验，装配时直接整体装入设备即可，后期维护更换也不需要拆解周边其他部件，大幅降低运维的拆装工作量。周向的分段结构设计，还能适配多组感应元件的周向布置需求，不需要额外在环体上开槽加工，出厂前就可以根据检测需求在对应分段位置布置感应单元，满足转速检测、流量监测、金属异物检测这类不同的检测功能需求。

　　实际选型使用时，需要注意安装面的平面度要和零件的基准面公差匹配，避免强行锁紧安装螺丝导致环体形变，挤压内层环的内孔空间，造成和被测旋转部件的刮擦。如果是用在流体管路场景，外层环体和安装面之间可以加装密封垫片，方形基准边的平面度足够保证密封面的压合均匀性，不会出现渗漏问题。针对有抗振要求的使用场景，周向连接筋的位置可以加装减震阻尼垫，进一步降低设备运行振动对传感元件检测精度的影响。

　　从加工实现的角度，这个结构既可以采用机加工方式做金属材质的成品，也可以采用注塑工艺做工程塑料材质的批量生产，结构本身没有倒扣、深腔这类难加工的特征，不管是单件打样还是批量生产都有比较好的工艺性，不需要特殊的刀具或者模具结构，能有效控制生产制造成本。内层环的薄壁厚度做了工艺性优化，既满足信号穿透的厚度要求，又不会因为壁厚过薄导致加工时出现变形报废的问题，机加工时的装夹可以直接靠方形基准边定位，不需要做专用夹具，能缩短生产准备周期。
