同轴阶梯式传感钟摆结构设计

　　这款同轴阶梯式钟摆构件，核心应用场景覆盖精密计时仪器、低频振动传感检测、教学演示力学实验装置三类领域，在机械式节拍器、摆式加速度传感器、古典钟表机芯的走时机构中，这类构件是决定周期稳定性的核心执行部件。从实际使用功能来看，它依靠自身绕固定轴的往复摆动，将重力势能与动能周期性转换，配合擒纵机构即可输出稳定的等时周期信号，在传感类应用场景中，摆动幅度的变化可直接转化为位移、加速度的物理量反馈，无需额外加装复杂的传动转换结构，能大幅降低检测端的结构冗余度。

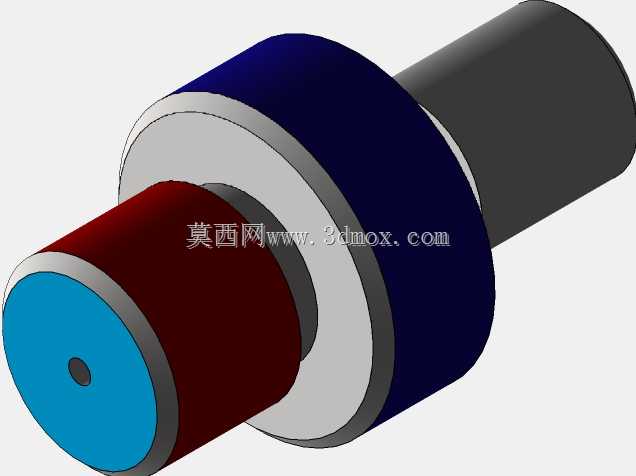

　　设计阶段首先要考量的是摆动惯量的匹配性，不同直径的阶梯段承担的功能有明确区分：最外侧大直径深蓝色段为配重调节段，通过调整该段的材质密度与轴向厚度，可快速适配不同周期要求的摆动参数，无需重新加工整体摆体；中间银灰色环形段为轴肩定位面，加工时需保证两端面与中心轴线的垂直度公差控制在0.02mm以内，避免摆动过程中出现轴向窜动带来的周期误差；靠近前端的酒红色段为摆杆连接配合段，采用H7/h6的间隙配合公差与摆杆套接，配合面长度设置为直径的1.2倍，保证连接刚性的同时，不会因配合过长导致装配应力累积；最前端蓝色端面预留的小孔为配重微调孔，可通过加装不同质量的顶丝，对整机装配后的摆动周期进行微米级校准，解决零件加工公差累积带来的周期偏差。

　　从安装边界来看，构件整体为同轴回转体结构，最大外径为深蓝色配重段的外圆尺寸，安装时需保证该段外圆与周边固定结构的径向间隙不小于3mm，避免摆动过程中出现剐蹭卡滞；后端黑色圆柱段为转轴配合段，与轴承内圈采用过渡配合，配合面粗糙度要求达到Ra1.6，减少转动过程中的摩擦损耗，降低长期运行后的磨损量；轴向安装尺寸需以中间银灰色轴肩为定位基准，轴肩端面与轴承端面的贴合度需保证85%以上，防止转轴出现倾斜导致摆动平面偏移。

　　实际选型应用时，若用于计时类仪器，可将配重段选用密度较高的铜合金材质，缩小整体结构尺寸的同时保证足够的摆动惯量，提升周期稳定性；若用于教学演示场景，可将配重段改为透明亚克力材质，方便直观观察摆动过程中的重心变化；若用于振动传感场景，可在前端微调孔内加装磁性材质，配合霍尔传感器实现无接触式摆动信号采集，避免机械接触带来的阻尼影响检测精度。结构设计上没有采用传统整体式摆锤的结构，而是通过多段阶梯式的功能分区，让同一个构件可适配多种不同的应用场景，减少了同系列产品的零件开模种类，降低生产加工的成本，同时各段之间的圆角过渡均设置为R0.5mm，避免应力集中导致长期往复摆动下出现结构疲劳断裂，所有回转面的同轴度公差统一控制在0.015mm以内，保证摆动过程中重心始终落在转轴中心线上，不会出现偏摆带来的额外力矩损耗。
