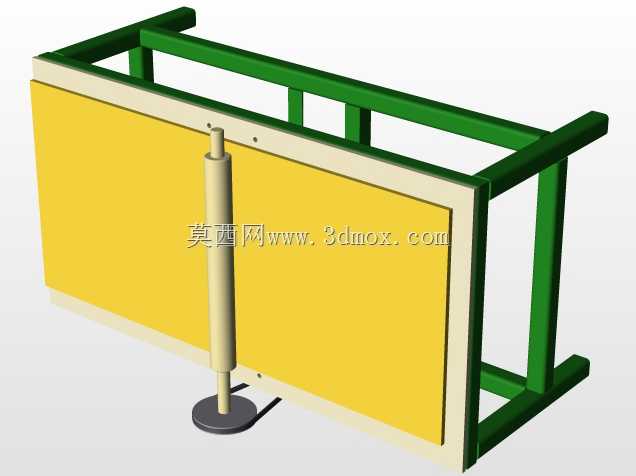

带立式支撑辊的框架式挡板防护装置

　　这套带立式支撑辊的框架式挡板防护装置，常见于生产流水线的侧边工位、物料输送线的侧挡区域，以及小型加工设备的操作面防护场景，核心作用是对输送过程中的物料进行侧向限位，同时为经过的薄型板材、片材提供滑动支撑，避免物料偏移掉落，也可作为工位隔离的物理屏障，分隔操作区与物料运行区，降低作业过程中的磕碰风险。从结构设计来看，整体采用方管焊接成型的绿色框架作为承载主体，框架的上下横梁与侧立柱形成稳定的矩形受力结构，框架内侧安装整块米黄色挡板作为主要的挡护面，挡板边缘通过浅色压条与框架固定，避免挡板边缘裸露产生毛刺剐蹭，同时提升挡板与框架的连接贴合度，防止长期使用后挡板出现翘边变形。装置前端设置的立式支撑辊是核心功能部件，辊体采用圆柱形光轴结构，

　　底部通过圆形法兰底座固定在安装地面，辊体与挡板表面预留极小的滑动间隙，当薄型板材从挡板与辊体之间通过时，立式辊可将板材与挡板之间的滑动摩擦转化为滚动摩擦，大幅降低板材输送过程中的阻力，同时避免板材表面被挡板剐蹭划伤，尤其适合纸质板材、薄金属片、塑料片材等表面易划伤的物料输送场景。设计过程中优先考虑了安装边界的适配性，框架整体采用落地式安装，底部横梁直接与地面通过膨胀螺栓固定，无需额外搭建高架支撑结构，可直接适配现有车间的水泥地面、环氧地坪等常见安装基面，安装时仅需保证框架整体垂直度偏差不超过千分之二，即可保证立式辊与挡板的间隙均匀，避免出现卡料问题。框架的方管选型兼顾了结构强度与轻量化需求，侧立柱采用壁厚2mm的矩形方管，

　　可承受常规物料侧向撞击的冲击力，不会出现明显变形，上下横梁采用同规格方管与立柱满焊连接，焊后做打磨抛丸处理再喷涂绿色防护漆，既提升了结构的防锈能力，也通过醒目的绿色起到安全警示作用。挡板采用高密度复合板材制作，表面平整光滑，具备一定的抗冲击性能，即使被偏移的物料撞击也不会出现碎裂，日常清洁维护仅需擦拭表面即可，无需特殊保养。立式支撑辊的辊体表面做了抛光处理，粗糙度控制在Ra1.6以下，保证物料滑动时的顺畅度，辊体内部安装有深沟球轴承，转动阻力极小，长期使用也不会出现卡顿问题，底部的圆形法兰底座设置四个长条形安装孔，可在安装时微调辊体与挡板的间隙，适配不同厚度的物料通过需求。在实际产线应用中，这类装置通常成对布置在输送线的两侧，

　　形成宽度可调的物料通行通道，对于宽度存在小幅偏差的物料，可通过调整立式辊的安装位置来适配通行宽度，无需改动整体框架结构，适配性较强。相较于传统的固定式侧挡板，这套带支撑辊的结构可有效降低物料输送的卡滞概率，减少因物料剐蹭产生的不良品，同时框架式结构自重较轻，安装移位都较为便捷，不需要大型吊装设备配合，两名作业人员即可完成安装调试。结构设计时还考虑了长期使用的维护便利性，立式辊作为易损部件，采用可拆卸式安装结构，当辊体表面出现磨损或轴承损坏时，仅需松开底部法兰的固定螺栓即可整体更换辊体，无需拆解整个框架结构，大幅降低后期维护的时间成本。挡板的固定压条采用自攻螺丝与框架连接，当挡板出现磨损或破损时，可快速拆下压条更换新的挡板，维护成本较低。整体结构没有复杂的传动部件，不存在积尘、卡料的死角，日常生产过程中无需频繁拆解清理，适合在多粉尘、多碎屑的加工车间环境下长期使用。
