手动高压透明壶机油加注器结构设计

　　这款手动加注装置主要面向设备维保、小型机械装配、家用五金维修等场景的小剂量精准注油作业，区别于大流量泵送加油设备，它的核心定位是解决狭小空间、定量润滑的加注需求，比如机床导轨缝隙注油、自行车链条润滑、小型电机轴承补脂、缝纫设备传动节点加油等场景，都能依靠细长的加注嘴深入常规油壶无法抵达的位置，避免润滑油飞溅浪费，也能精准控制加注量防止油污污染设备其他部件。

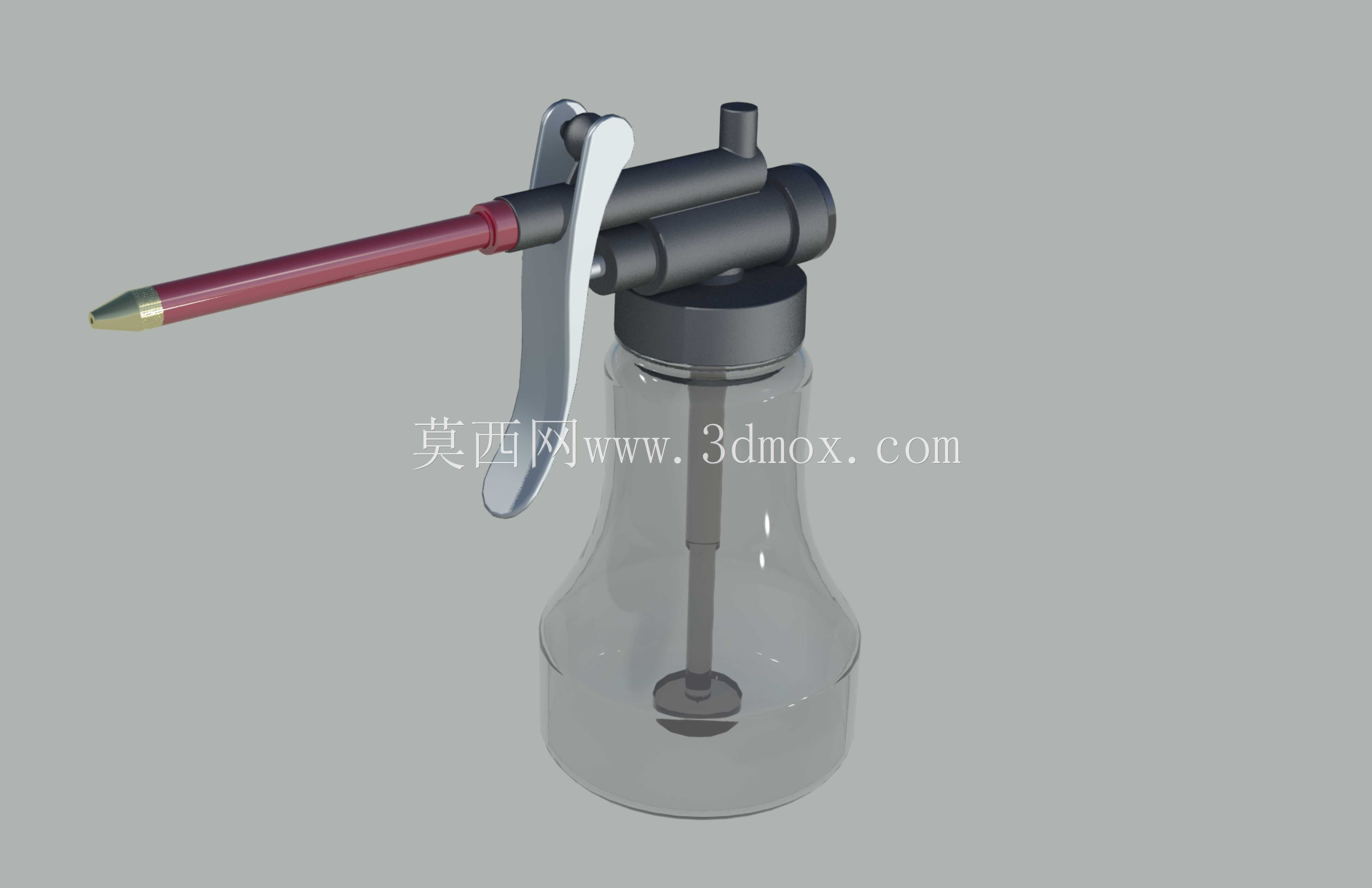

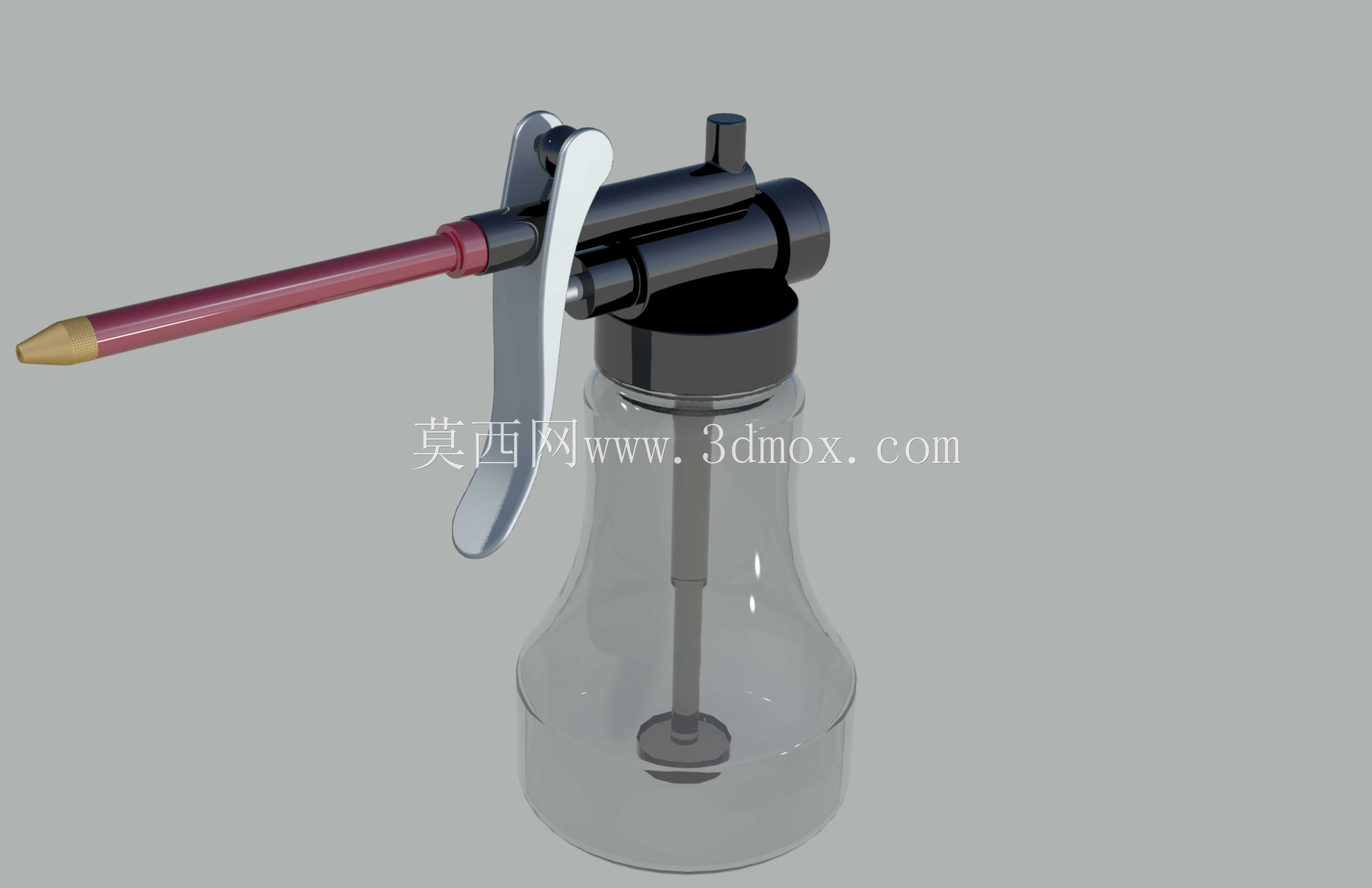

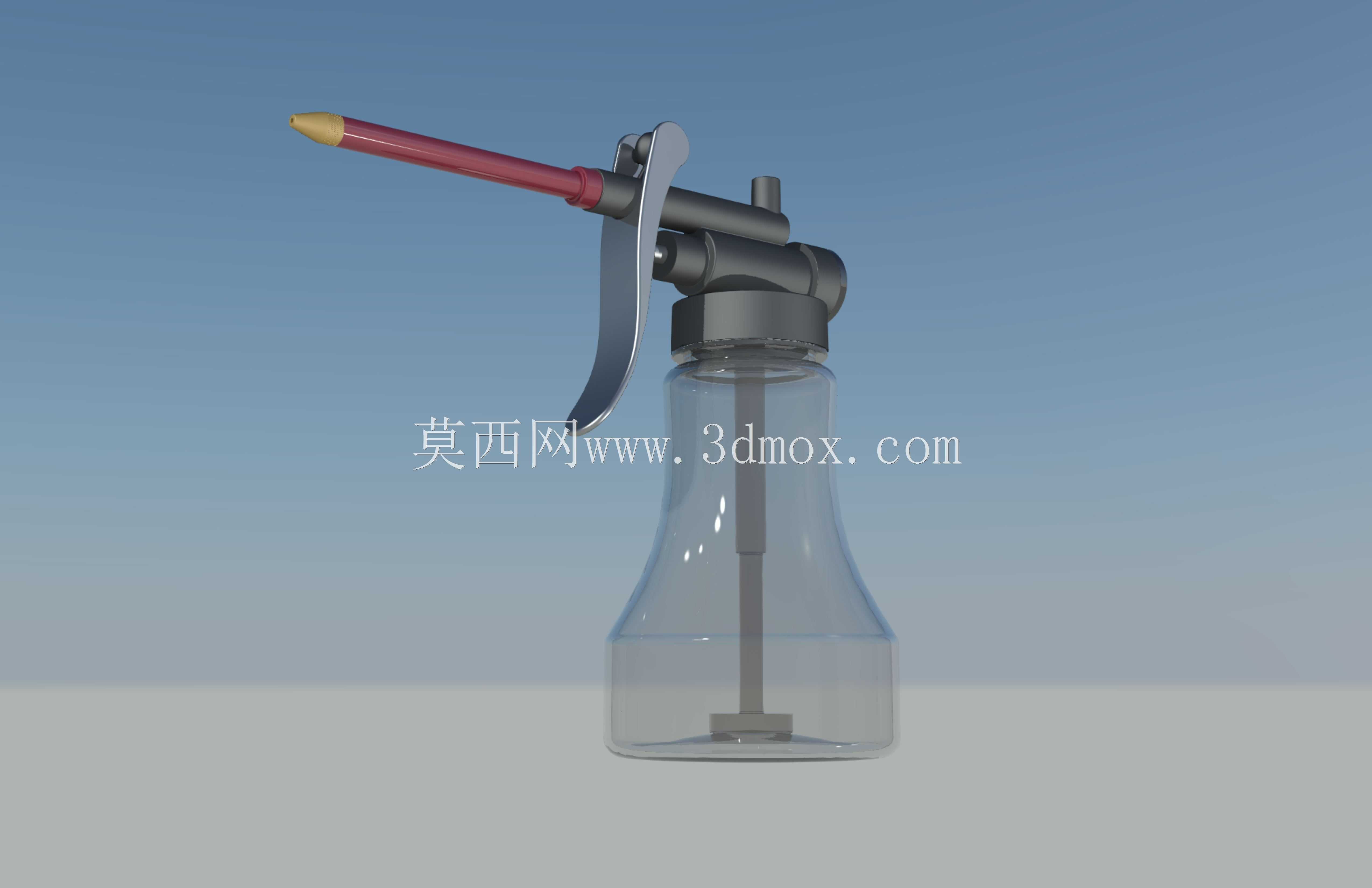

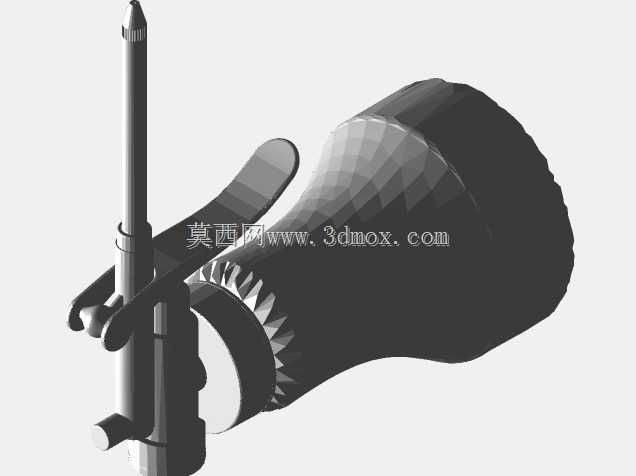

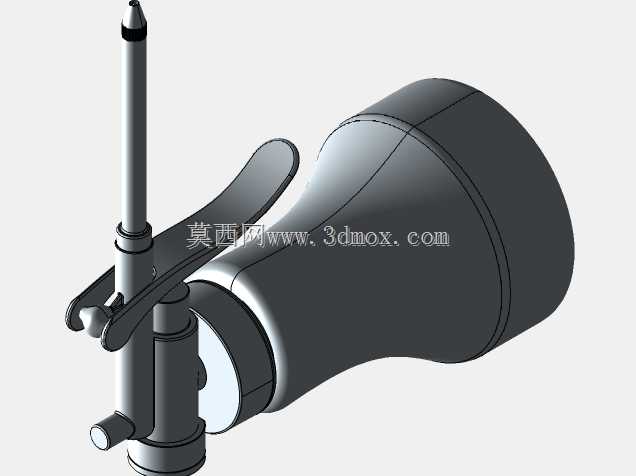

　　从功能结构来看，整套装置分为储油壶体、压动手柄、柱塞泵芯、加长注油管四个核心部分。储油壶采用透明PET材质设计，壁厚控制在1.2mm左右，整体壶身呈上窄下宽的收腰造型，底部直径约85mm，上部与泵头连接的螺纹口径为42mm，总高度不含注油管约130mm，这种造型一方面降低了壶体放置时的重心，减少侧翻漏液的风险，另一方面透明材质可以让操作人员直观观察内部剩余油量，及时补充润滑油，避免空压作业。壶身内部设置了直径6mm的吸油管，一直延伸到壶底的沉槽位置，沉槽深度3mm，保证壶内剩余少量油料时也能被完全吸出，减少残液浪费。

　　泵头部分采用锌合金压铸成型，表面做发黑防锈处理，内部集成了单向阀结构与柱塞压油腔，压动手柄的杠杆比设计为1:4.2，操作人员单手握持时仅需要施加约15N的按压力，就能在出油口形成0.3MPa左右的输出压力，既可以保证黏度在100#以内的润滑油顺畅流出，也不会因为压力过大导致油料喷射过远。手柄与泵体之间设置了复位扭簧，扭簧丝径1.2mm，松开手柄后可以自动复位完成吸油过程，单次压动的额定出油量控制在0.8ml左右，方便操作人员精准控制加注剂量，避免过量加油。

　　加长注油管总长120mm，采用金属材质外包红色绝缘防护层，端部设置黄铜材质的出油嘴，出油嘴内径1.2mm，既可以保证油料呈线性流出，也能防止大颗粒杂质堵塞出油通道。注油管与泵头采用螺纹连接，可根据作业需求更换不同长度、不同弯曲角度的注油嘴，适配不同的作业空间，比如针对封闭齿轮箱的注油口，可以更换弯嘴注油管，无需倾斜壶体就能完成加注作业。泵头与储油壶之间设置了丁腈橡胶密封垫圈，密封压缩量控制在25%，可以耐受常见的矿物机油、缝纫机油、防锈油等介质，不会出现长期使用后溶胀漏液的问题。

　　在设计过程中，重点考虑了手持操作的人机工程学，壶身收腰位置的直径刚好适配成年男性单手握持的围度，压动手柄的行程设置为28mm，握持时手指不需要过度弯曲就能完成全行程按压，长时间作业也不会产生明显的手部疲劳。同时整套装置的所有可拆卸连接部位都采用标准公制螺纹，后续维护时更换密封件、泵芯配件都非常方便，不需要专用工具就能完成拆装清洗，针对不同黏度的油料，也可以通过拆解泵体清理单向阀处的杂质，避免长期使用后堵塞出油通道。

　　从安装边界来看，整套装置不需要额外固定，放置时仅需要占用直径90mm的平面空间，整体重量不含油料约180g，随身携带也不会产生明显的负重感，适合设备维保人员上门作业、生产线日常巡检补油、家用DIY维修等多种场景使用。相比传统的敞口油壶，这种带压加注的结构不会因为壶体倾斜就出现漏液问题，即使倒置状态下，只要不按压手柄，单向阀就会处于关闭状态，油料不会自行流出，放在工具包内携带也不会污染其他工具。
