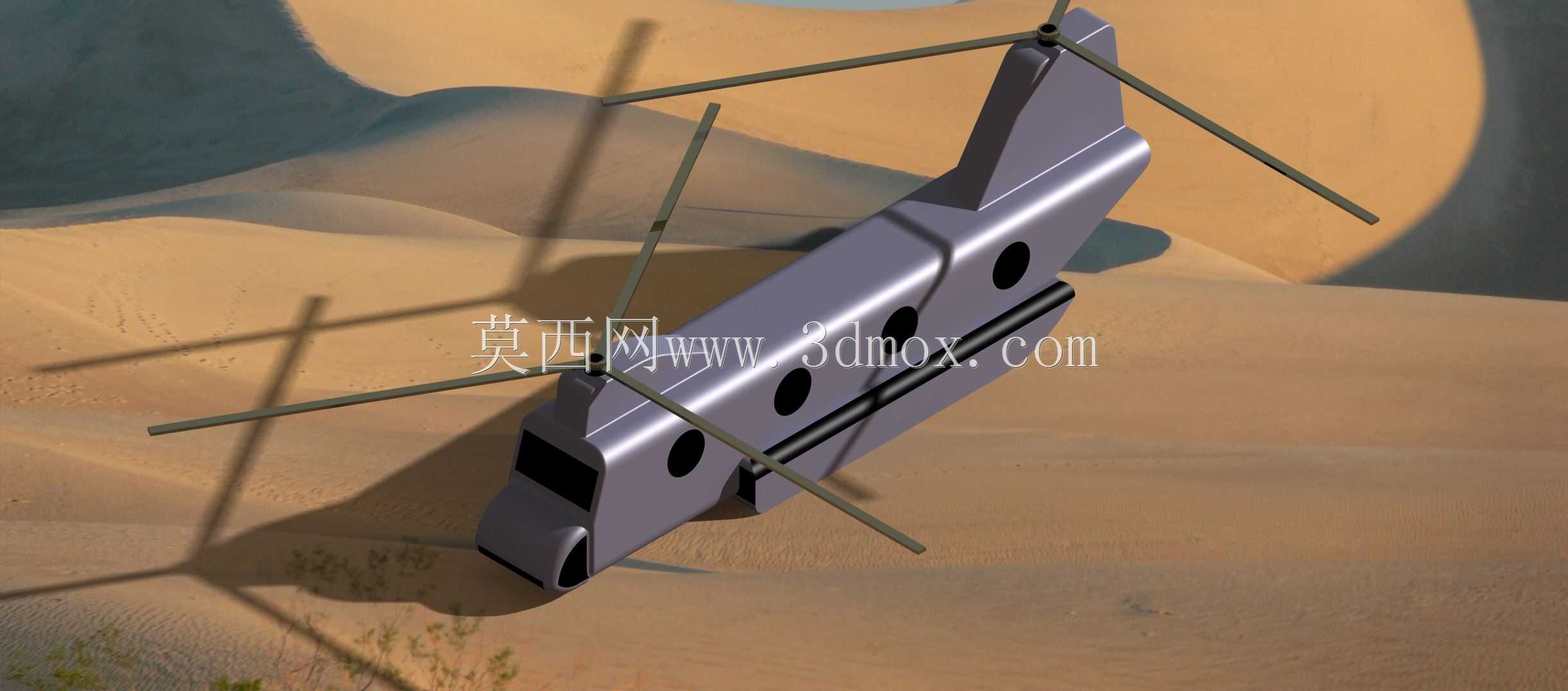

串列双旋翼直升机旋转关节结构设计

　　在航空装备的结构设计领域，串列双旋翼布局的直升机凭借其无需尾桨抵消反扭矩、机舱空间利用率高、载重能力突出的特性，在重型运输、战术投送、近海搜救等场景中有着不可替代的应用价值，而旋翼系统与机身衔接的旋转关节，是整套旋翼动力传递、姿态调整的核心衔接部件，其结构合理性直接决定了旋翼运转的稳定性与整机的飞行安全边界。

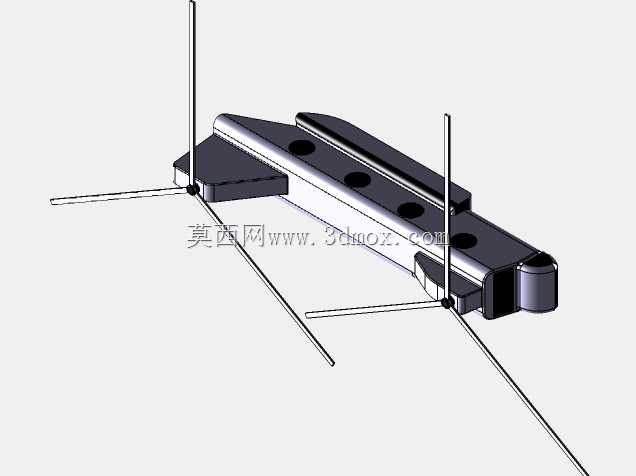

　　从实际工况需求出发，该旋转关节需要同时承担多重载荷传递任务：一方面要将主减速器输出的旋转扭矩稳定传递给前后两组旋翼，保证旋翼在额定转速下持续输出升力；另一方面要承受旋翼旋转过程中产生的交变挥舞力矩、摆振力矩，以及飞行姿态调整时的变距操纵载荷，还要缓冲气流扰动带来的瞬时冲击，避免载荷直接传导至机身主结构引发疲劳损伤。设计过程中首先要明确关节的安装边界，其上端对接旋翼桨毂的安装座采用同轴定位止口设计，止口的配合公差选取H7/h6的过渡配合，保证旋翼旋转的同轴度误差控制在0.02mm以内，避免高速旋转时产生偏心振动；下端与机身主承力梁的连接采用多组均布的高强度螺栓孔位，孔位的位置度公差不超过0.05mm，保证关节与机身结构的连接刚性，避免长期交变载荷下出现连接松动。

　　在功能结构设计上，该旋转关节集成了扭矩传递、角度偏转、载荷缓冲三个核心功能模块。扭矩传递部分采用渐开线花键副结构，花键的模数选取2.5，压力角30度，齿面做渗碳淬火处理，硬度达到HRC58-62，既保证足够的扭矩承载能力，又能适应小幅角度偏转时的齿面滑动贴合；角度偏转模块采用双列角接触球轴承作为回转支撑，轴承的预紧量通过调整垫片组控制，既消除轴承的轴向游隙，又保证关节在实现旋翼变距、挥舞动作时的转动灵活性，偏转角度的设计范围覆盖前后12度、左右8度的操纵行程，完全满足常规飞行姿态调整的角度需求；载荷缓冲部分在关节与机身的连接端面设置了环形橡胶阻尼垫，阻尼垫的邵氏硬度选取65度，能够有效过滤旋翼旋转产生的高频振动，降低振动向机身座舱的传导，提升驾乘的舒适性同时减少机载设备的振动疲劳。

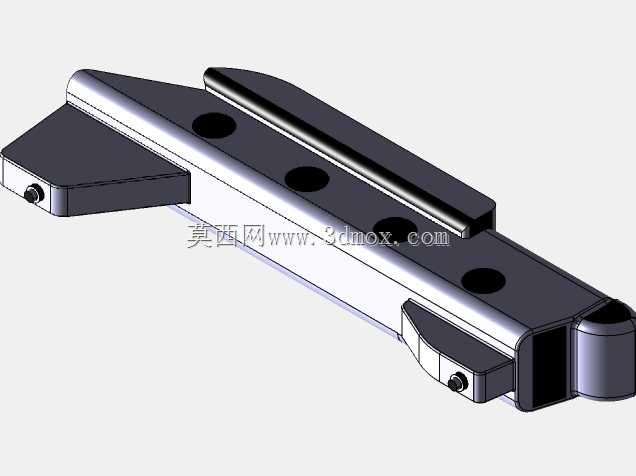

　　外形尺寸设计上，该旋转关节的主体外径控制在180mm，整体高度220mm，在满足结构强度的前提下尽可能压缩轴向尺寸，降低旋翼系统的整体重心高度，提升整机的姿态稳定性；关节的外壳采用流线型整流设计，外壁的曲面弧度与相邻的机身蒙皮、旋翼整流罩顺滑衔接，减少飞行过程中的气动阻力，避免关节位置产生紊流影响旋翼的气动效率。在细节设计上，关节内部设置了独立的润滑脂腔，采用双唇口橡胶密封圈进行密封，能够保证在-40℃到60℃的环境温度范围内，润滑脂不会出现泄漏或者低温凝固问题，满足不同地域、不同气候条件下的使用需求；关节上还预留了转速传感器、扭矩传感器的安装接口，能够实时监测关节的运转参数，为机载健康管理系统提供数据支撑，提前预判结构疲劳、润滑失效等潜在故障。

　　在实际装配验证环节，该旋转关节的所有配合面都做了表面粗糙度控制，回转配合面的Ra值不超过0.8μm，连接贴合面的Ra值不超过1.6μm，保证装配后的贴合精度；装配完成后需要进行空载跑合测试，在额定转速下连续运转2小时，关节的温升不超过30K，振动值不超过1.2mm/s，无卡滞、异响等问题，才能满足装机使用的要求。这类旋转关节的设计逻辑，同样可以延伸到其他需要回转衔接、多向载荷传递的航空结构部件中，为同类传动衔接部件的结构优化提供可参考的设计思路。
