透明壳体小流量转子式流体计量装置

　　这款小流量流体计量装置，核心适配小口径供水管路、实验台流体回路、小型净水设备等对低流速流量有精准计量需求的场景，日常民用场景里常见于入户支管、直饮机出水端、小型灌溉支路的流量统计，工业场景则多用于实验室流体测试台、小型冷却循环回路的流量监测，可直观呈现管路内实时流体通断状态与瞬时流量大小，帮助运维人员快速判断管路运行是否正常。

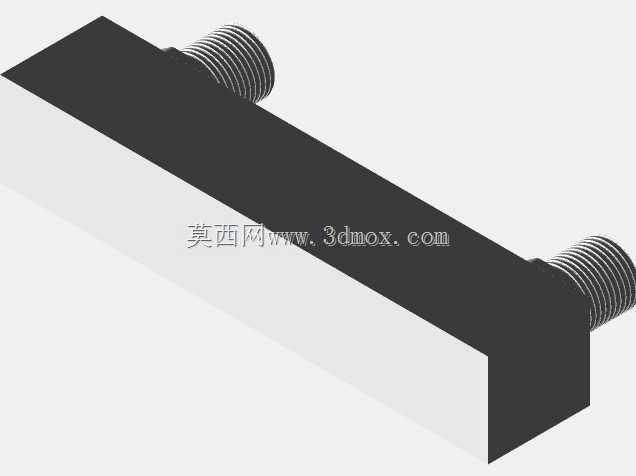

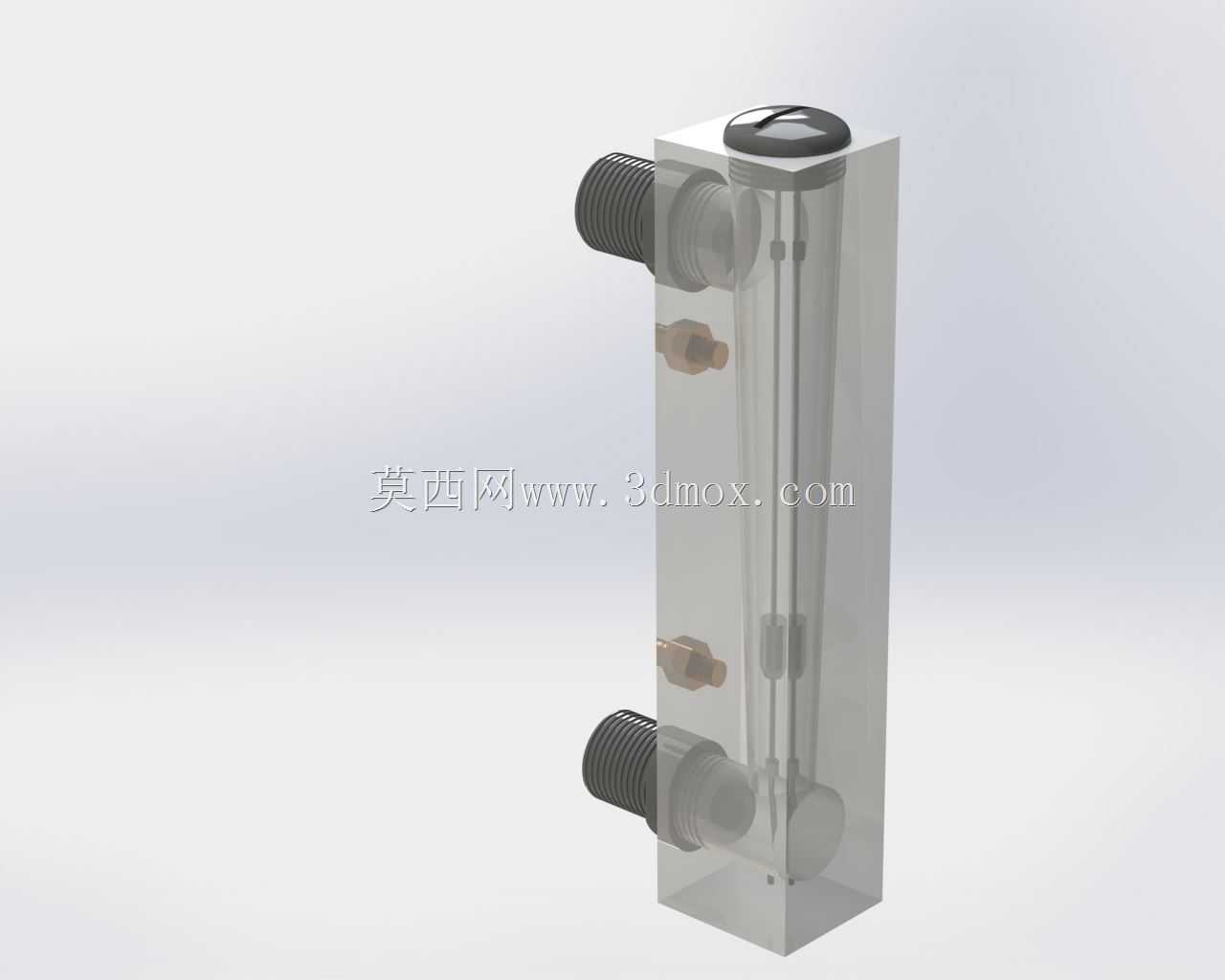

　　从结构设计逻辑来看，主体采用透明可视化壳体作为主体容纳结构，材质选型优先考虑耐水压、抗日常水体腐蚀的透明工程塑料，既可以让使用者直接观察到内部转子的转动状态，快速判断设备是否处于正常工作状态，也能避免金属壳体长期接触水体产生的锈蚀、结垢问题，降低后期维护的频次。壳体上下两端设置标准外螺纹连接接头，接头尺寸匹配常规小口径管路的通用连接规格，安装时无需额外定制转接头，直接与同规格内螺纹管路对接即可，接头根部做了加厚过渡处理，避免安装拧紧时应力集中导致壳体开裂，适配的安装空间仅需预留出接头长度加主体壳体的方正轮廓尺寸，周边预留10mm左右的操作空间即可完成拆装，不需要额外的大型安装支架，依靠管路自身的连接强度即可完成固定。

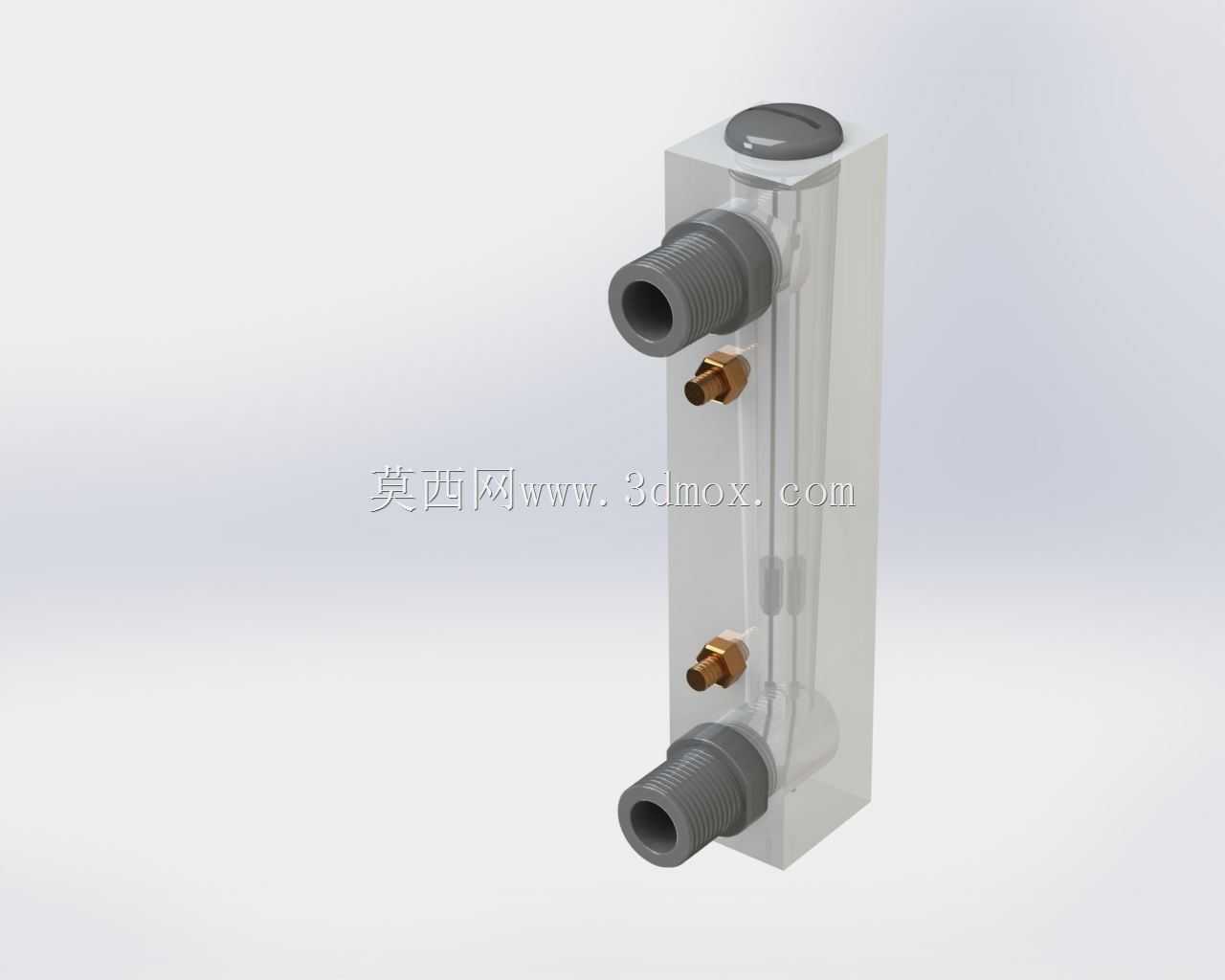

　　壳体侧面设置的两个小型铜质接头，是用于选配流量信号输出模块的预留接口，基础款可直接通过壳体表面印刷的刻度线读取瞬时流量值，需要远程传输信号的场景下，可在这两个接口位置加装磁感应传感元件，通过采集内部转子的转动频率输出对应电信号，接入自控系统实现流量数据的远程采集与累计计量，不用额外破坏壳体结构，拓展性较强。内部的计量核心采用轻质转子结构，转子的导流槽经过流体力学仿真优化，在低流速工况下即可被流体推动旋转，起始计量流量阈值较低，不会因为小流量过流出现计量不启动的问题，转子上下两端采用极小摩擦阻力的支撑结构，减少长期转动带来的磨损，保证计量精度的长期稳定性。

　　设计过程中优先考虑了现场安装的容错性，主体壳体采用方正柱式轮廓，相比圆柱形壳体在安装时更容易找准刻度面的朝向，安装完成后刻度面可正对运维人员的观察视角，不需要额外调整角度即可快速读数。壳体与两端接头的连接位置采用嵌入式密封结构，密封槽的深度与宽度经过反复校核，搭配常规O型密封圈即可承受1MPa以内的常规供水压力，不会出现渗漏问题。内部流道做了顺滑过渡处理，没有直角突变结构，减少流体经过计量装置时的压力损失，不会对管路整体的供水压力造成明显影响，适配对压损要求严苛的重力供水、小型泵循环等场景。

　　在实际选型适配时，需要注意这款计量装置的通流能力对应9LPM的额定流量，不可超出流量上限使用，否则会导致转子转速过高加速磨损，缩短设备使用寿命；同时该装置仅适配清洁的水介质，不可用于含有大颗粒杂质的污水管路，否则杂质会卡滞内部转子导致计量失效，若用于杂质含量稍高的管路，需要在装置前端加装对应精度的过滤装置，拦截管路内的大颗粒杂质。日常维护时仅需定期观察透明壳体内是否有结垢、杂质附着情况，若出现读数不准可直接拆下装置冲洗内部流道与转子，不需要复杂的拆解工序，冲洗完成后重新装回管路即可恢复正常使用。
