儿童款可升降滑板车车架结构设计

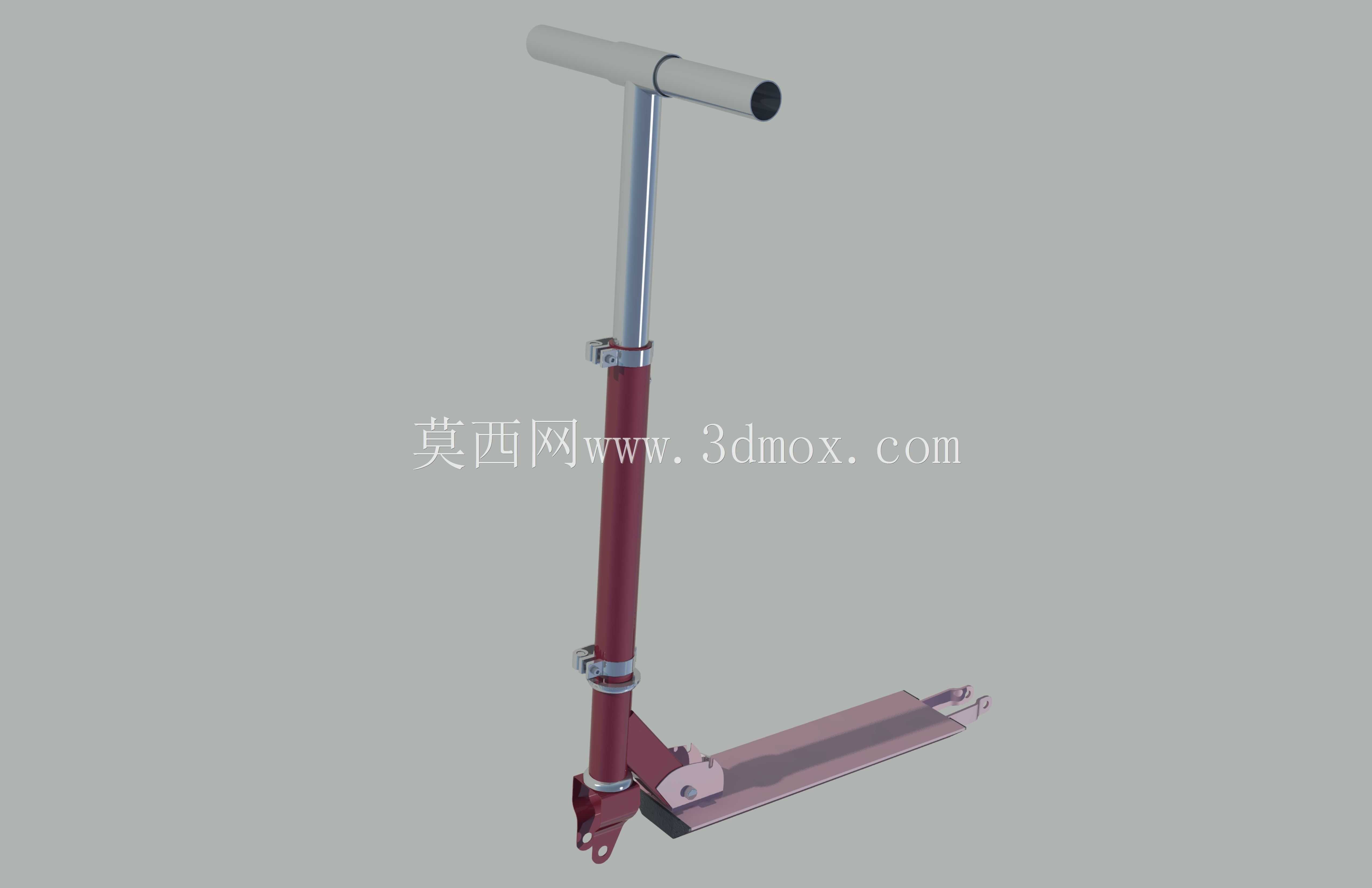

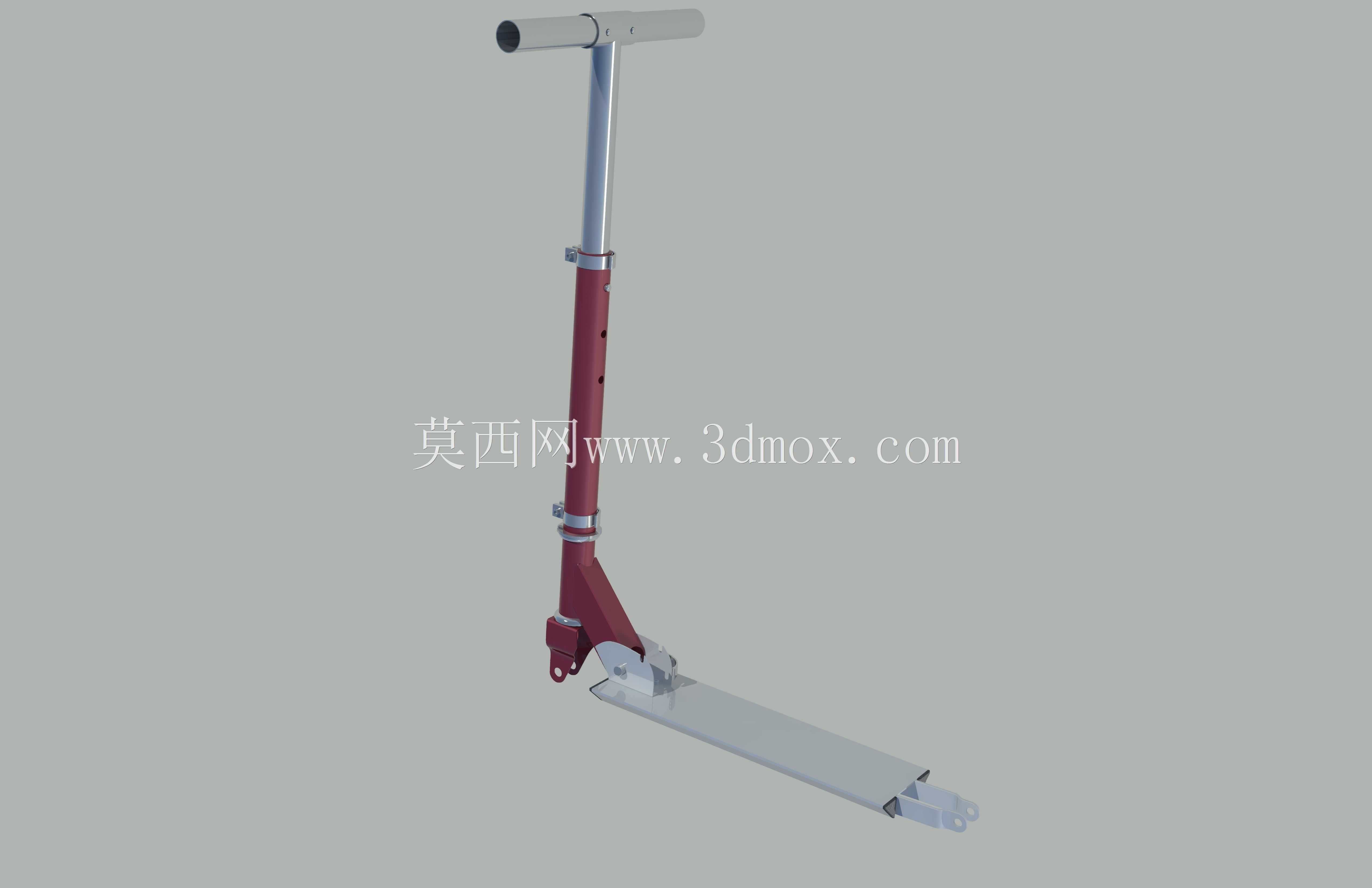

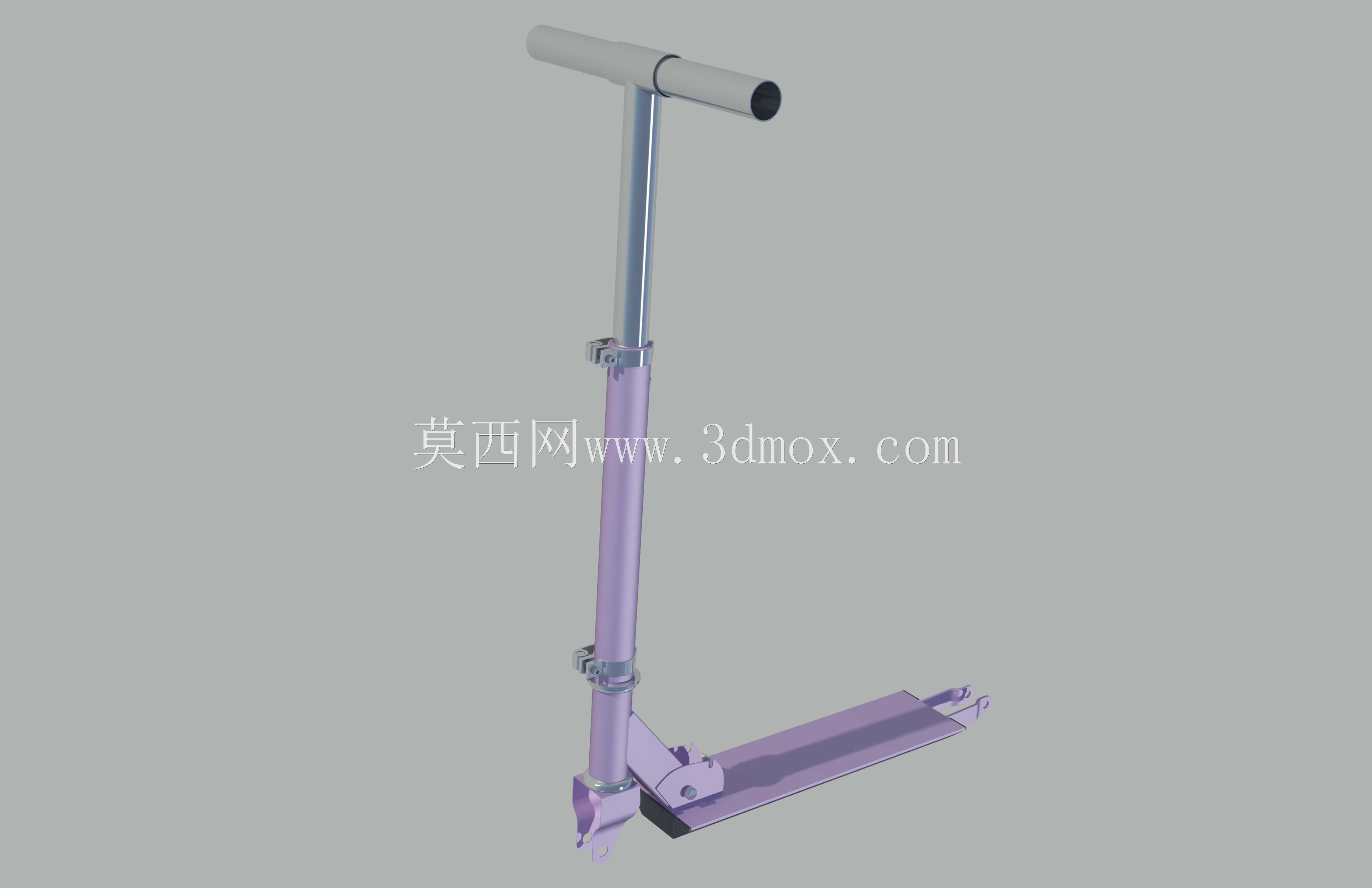

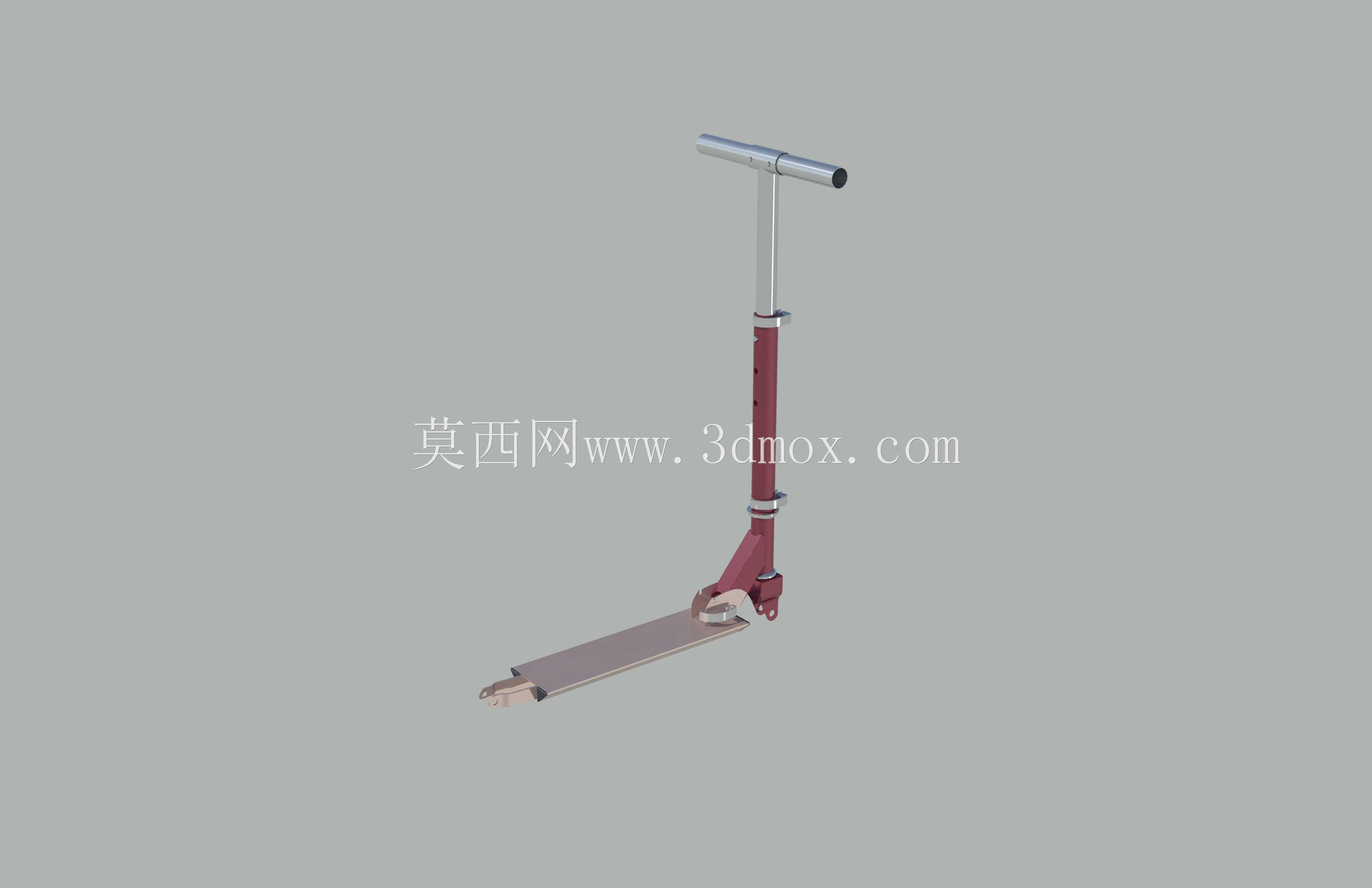

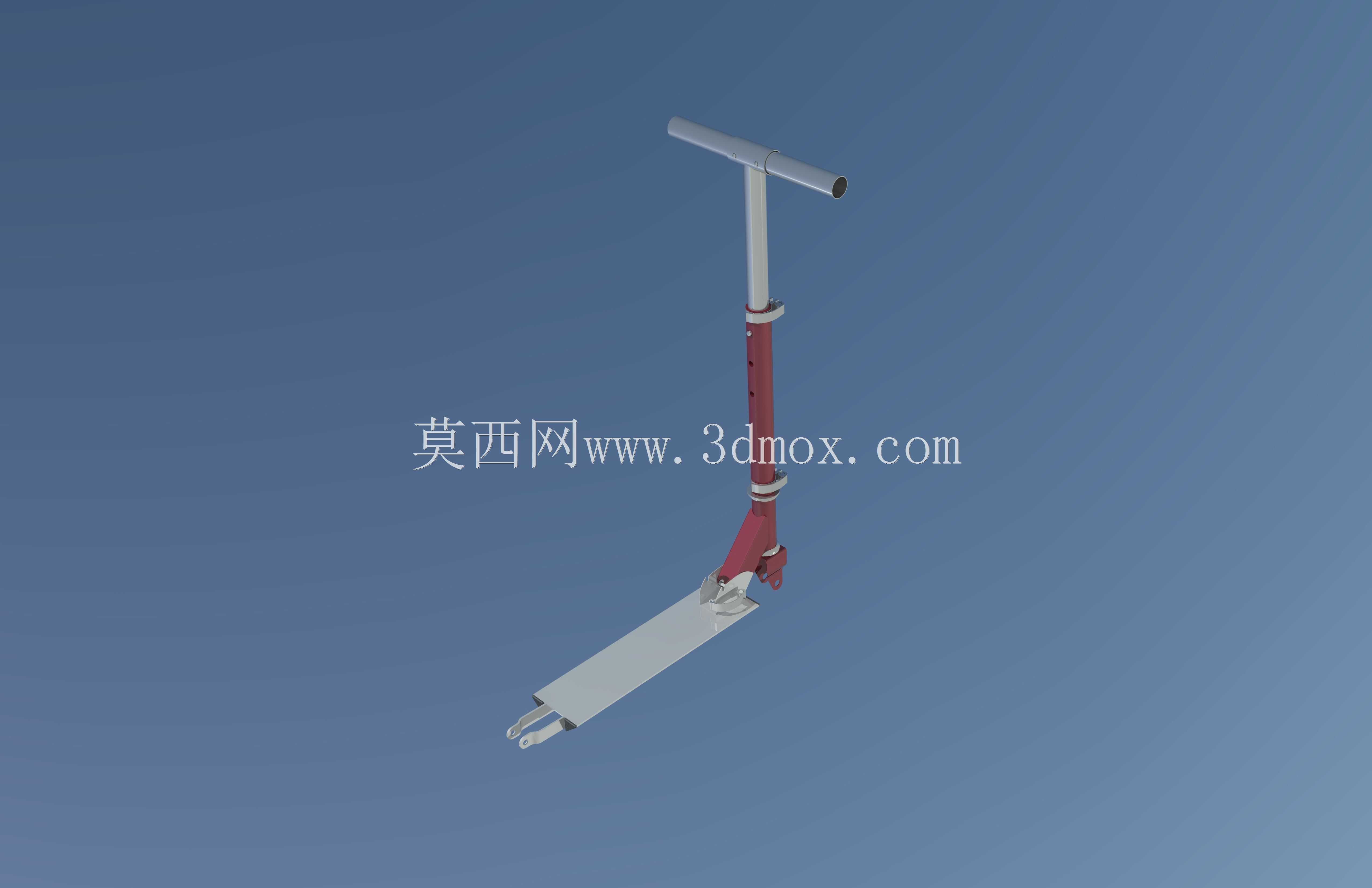

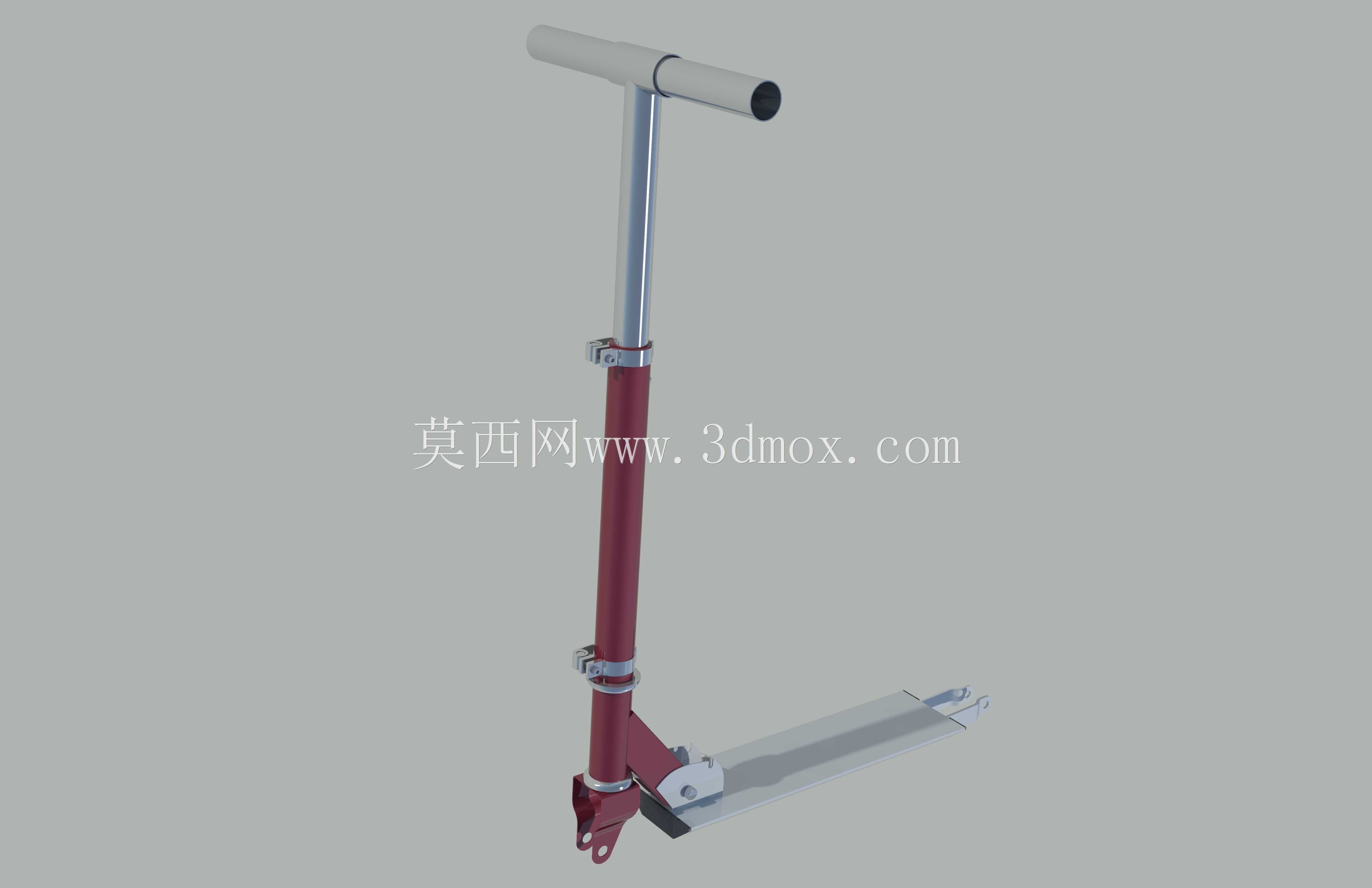

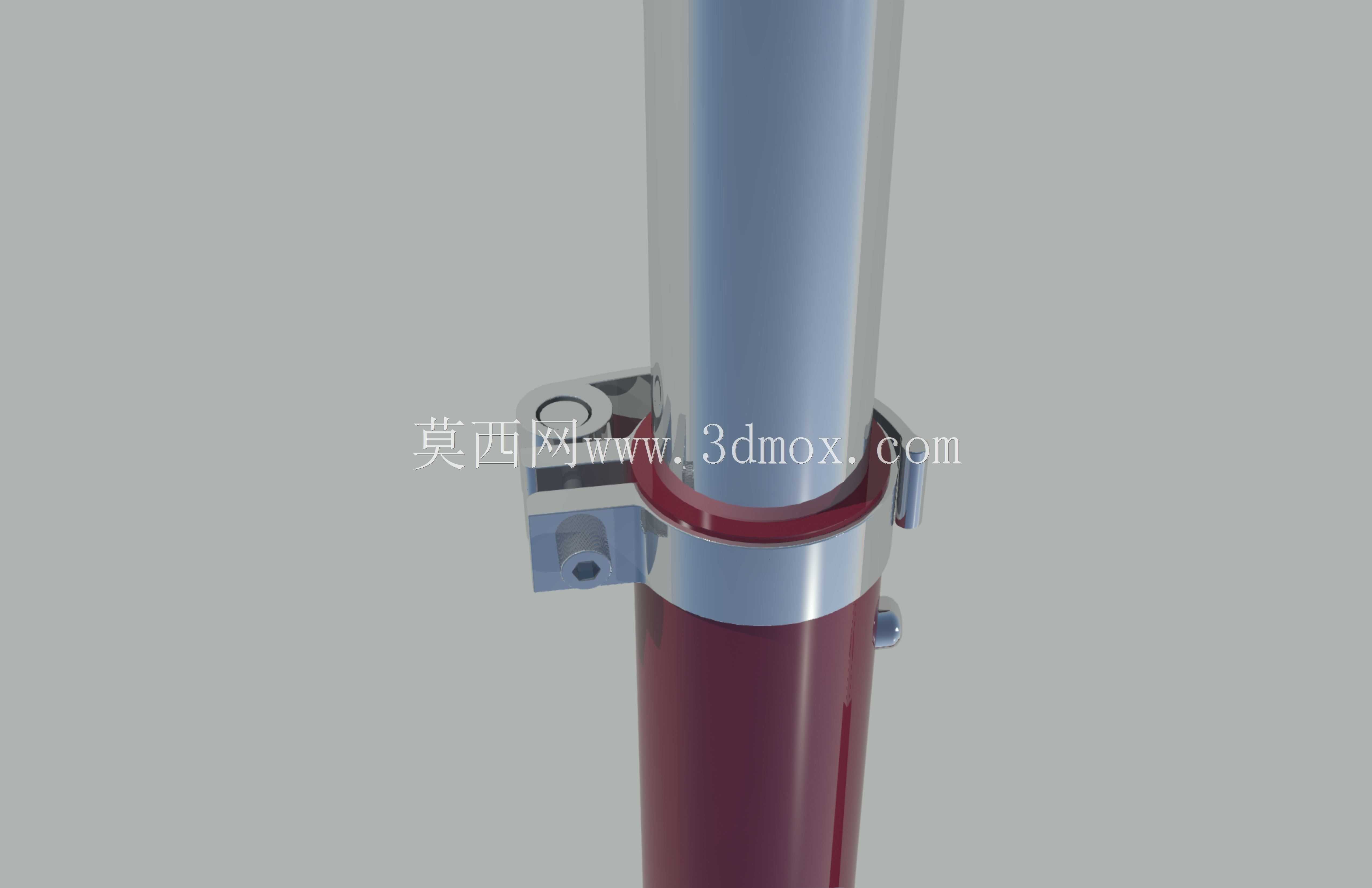

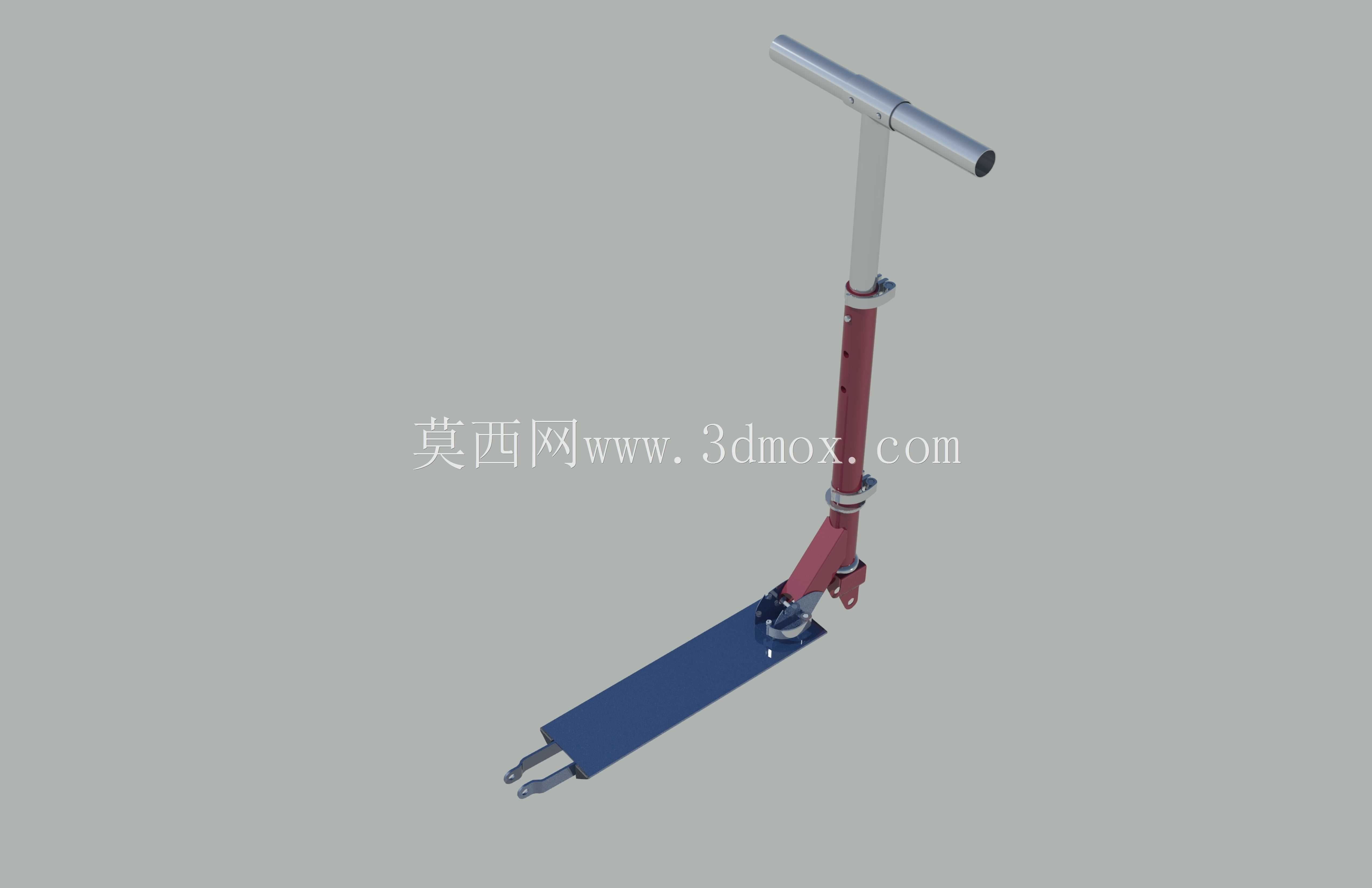

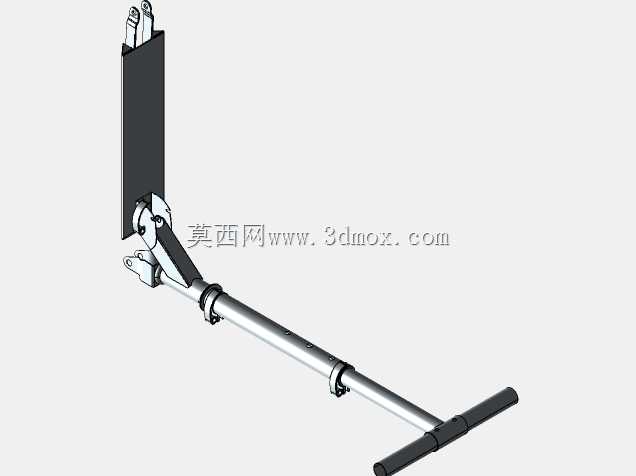

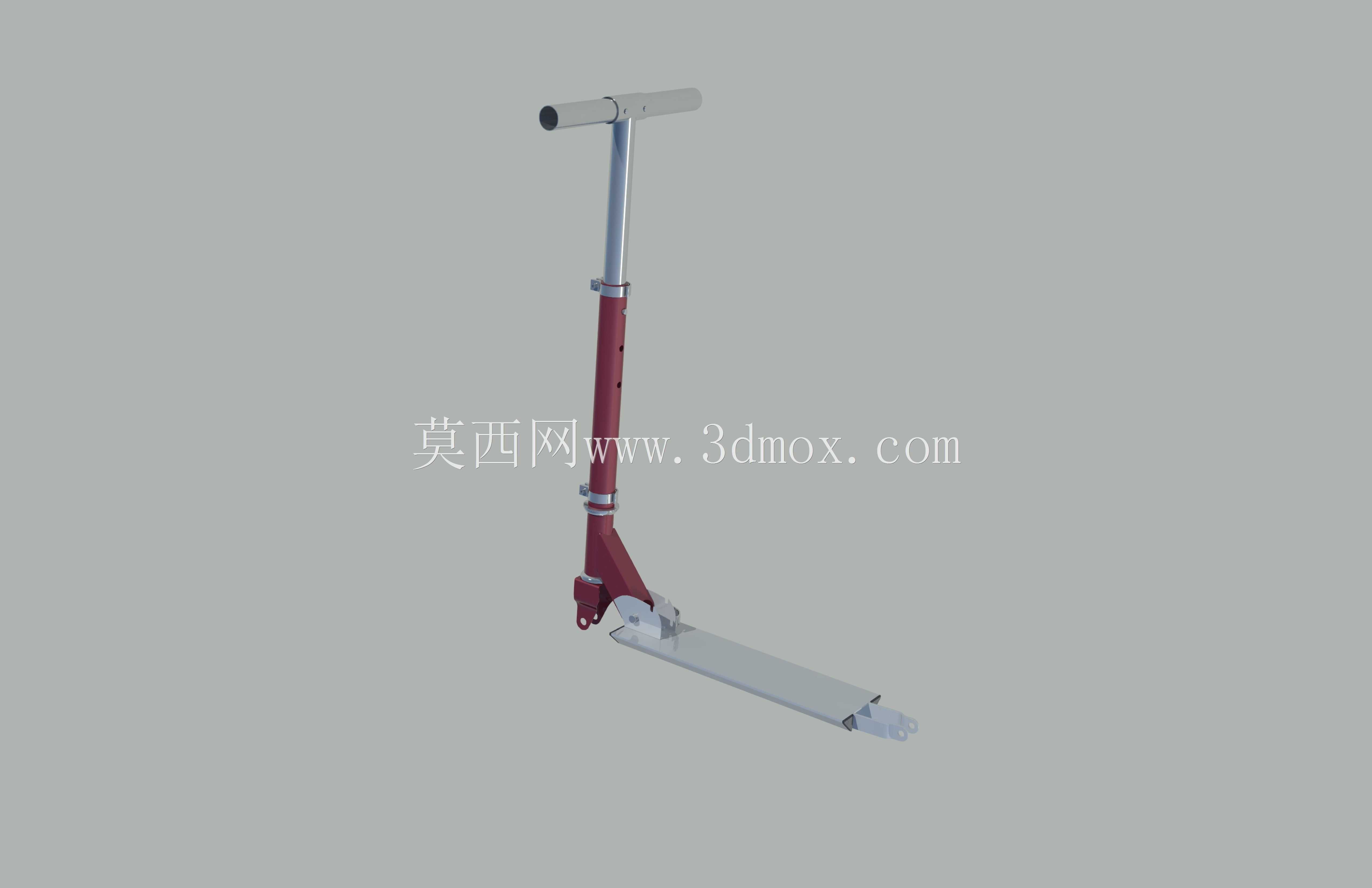

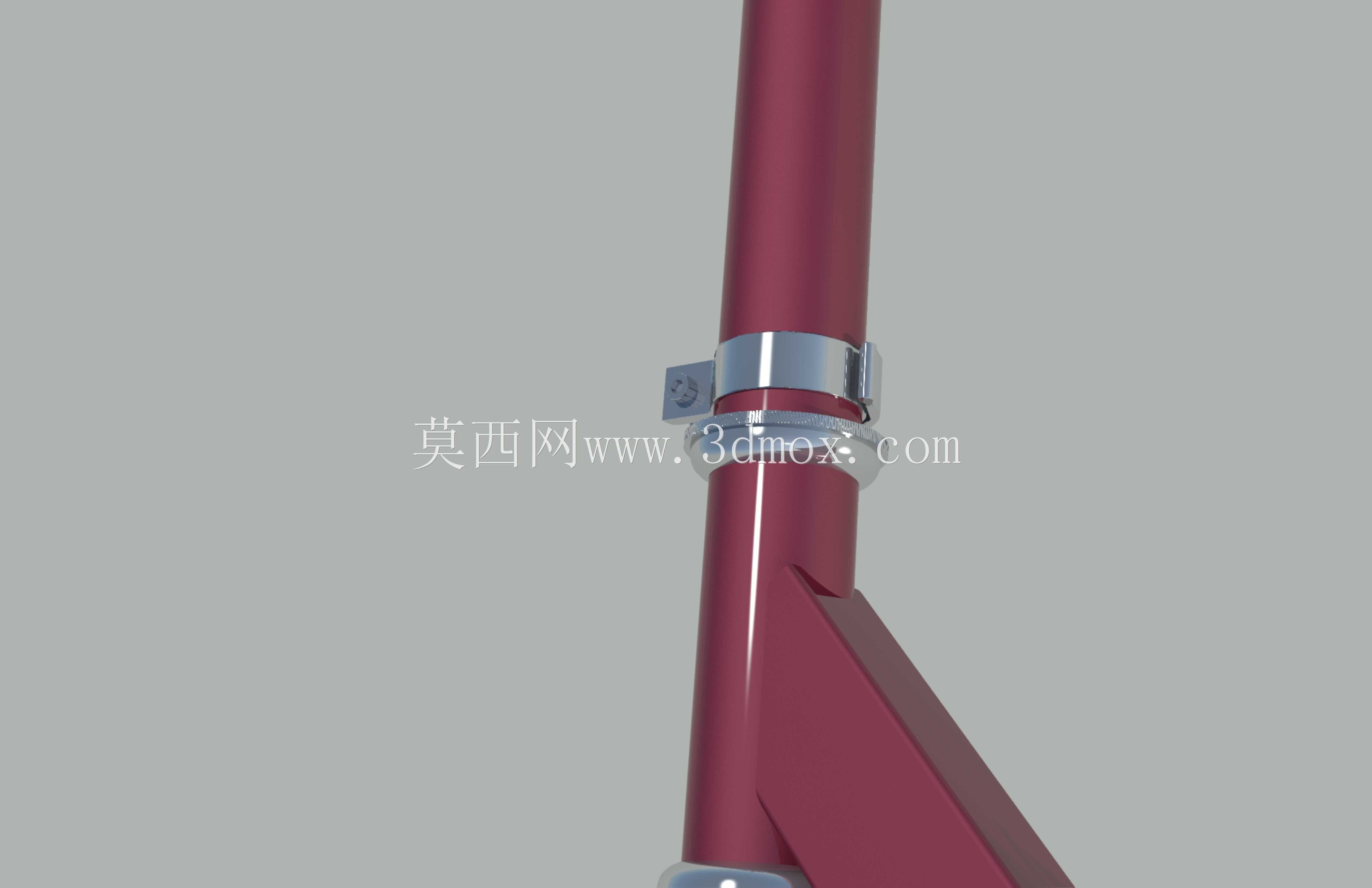

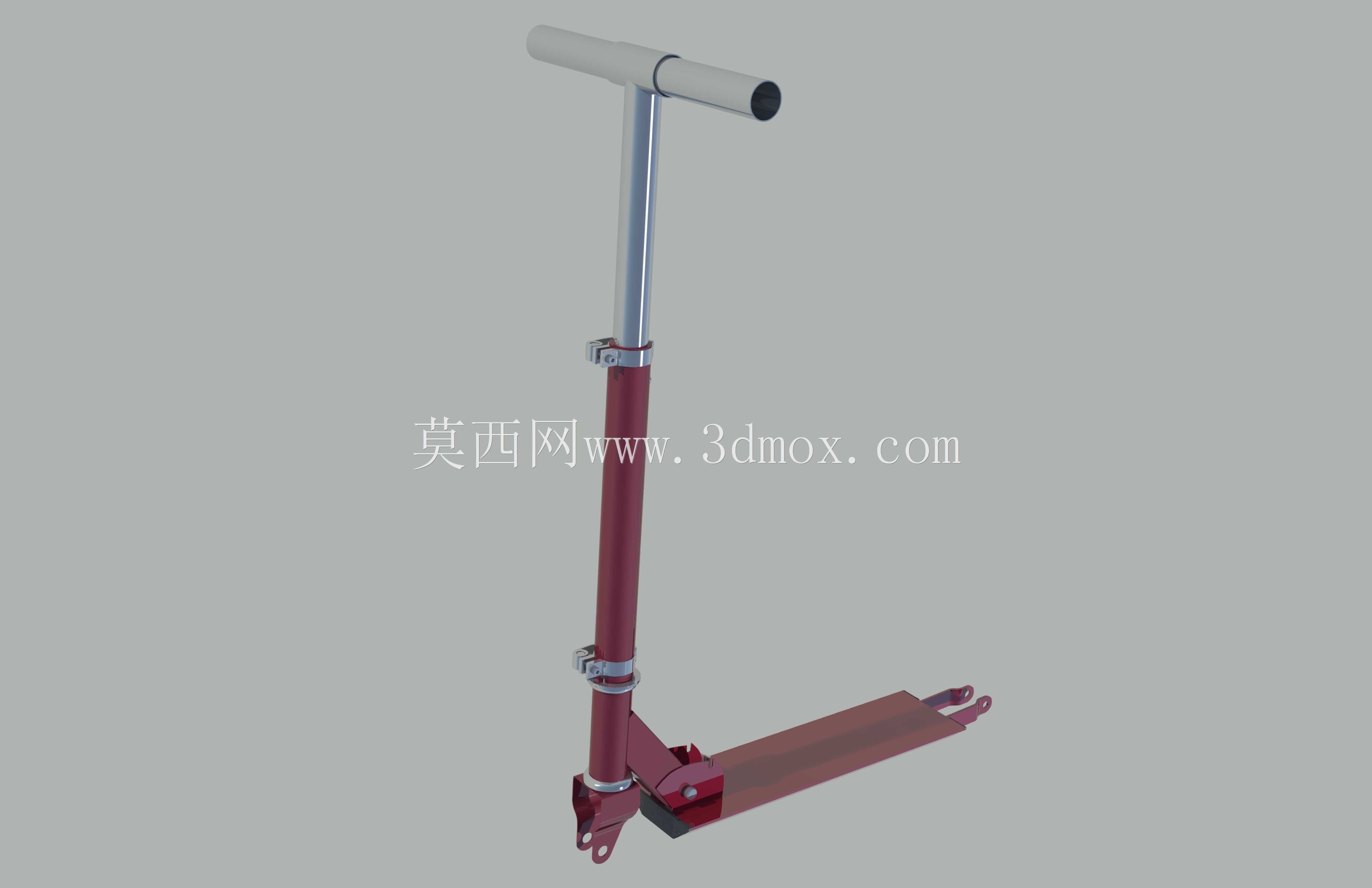

　　这款儿童滑板车车架的结构设计，首先围绕低龄儿童的日常使用场景展开，覆盖小区短途代步、户外休闲滑行、儿童游乐场地使用等多个实际工况，核心是为3-8岁年龄段儿童提供稳定可靠的滑行承载基础，同时兼顾不同身高儿童的使用适配性，避免单一尺寸车架带来的使用周期过短问题。从功能特性来看，车架采用立管升降调节结构，通过金属快拆锁扣实现立管高度的多档位调整，调节行程覆盖150-220mm范围，能够匹配身高90cm到140cm儿童的握持高度需求，锁扣结构采用偏心压紧原理，锁紧后立管与外套管的配合间隙控制在0.2mm以内，滑行过程中不会出现立管晃动感，保证转向操作的精准度。踏板部分采用一体化冲压成型的金属承载结构，踏板有效踩踏宽度120mm，

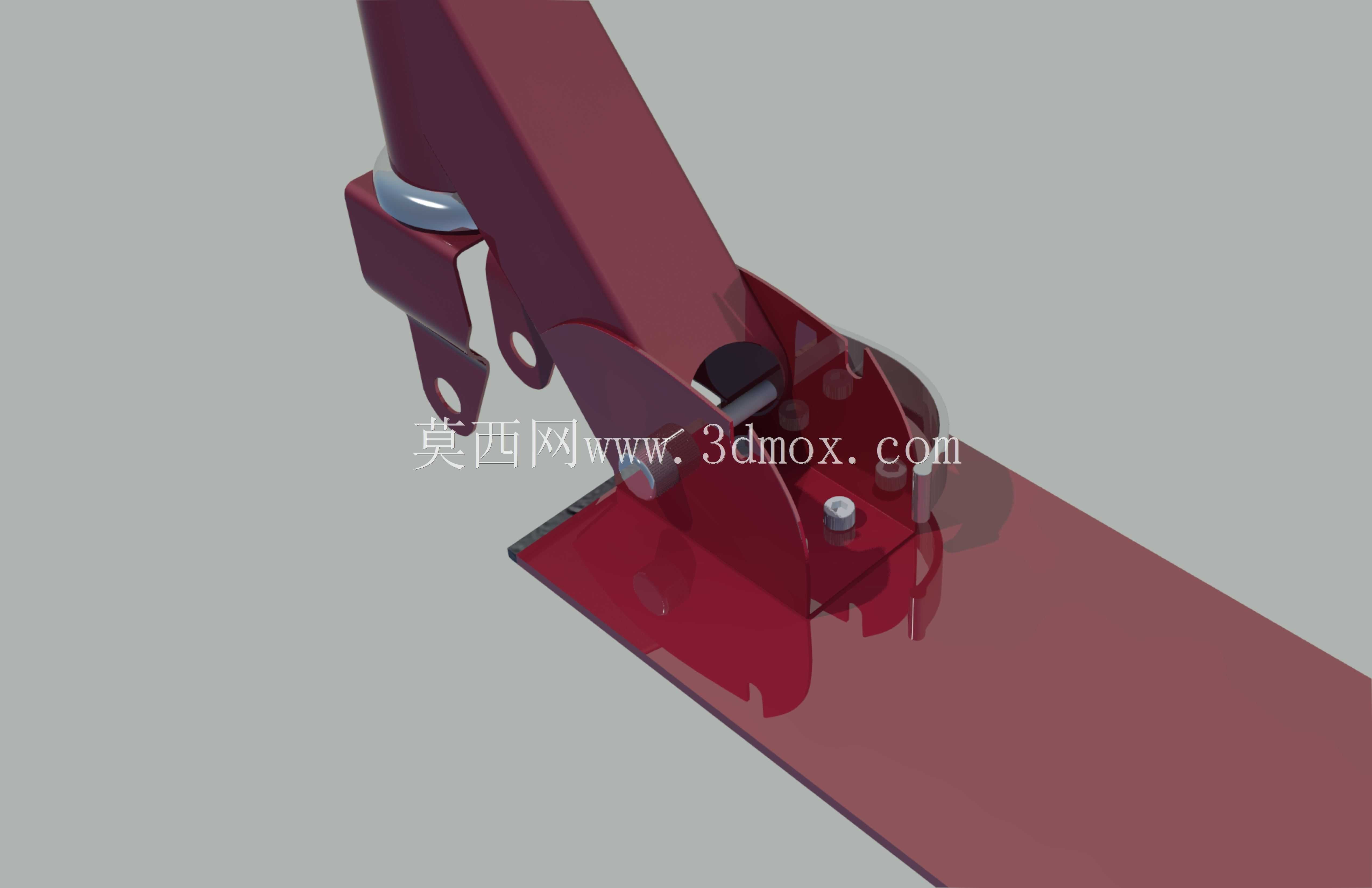

　　长度380mm，表面预留防滑贴安装位，边缘做15mm高度的翻边处理，既提升踏板整体的抗扭刚度，也能避免儿童滑行时脚部侧滑脱出踏板范围，踏板前端设置两个对称的安装吊耳，用于连接前轮转向支架，吊耳的安装孔位同轴度公差控制在0.1mm以内，保证前轮转向时无卡滞、无偏摆。转向立管与踏板基座的连接部位采用焊接加固结构，焊缝沿连接周圈满焊处理，焊后做打磨整平，整体连接强度可承受1500N的垂直冲击载荷，满足儿童滑行时遇到路面颠簸、小高度落差跳跃的强度需求，不会出现连接部位断裂、变形的问题。车把部分采用T型横向握把结构，握把长度320mm，两端配置橡胶握套安装位，握把与立管采用过盈配合加横向销钉固定，防止儿童转向发力时握把出现转动滑脱。

　　设计过程中，首先对车架的受力路径做了完整梳理：儿童站立时的垂直载荷通过踏板传递到前后轮安装位，转向时的侧向力通过立管传递到前轮转向轴，升降锁止部位需要承受转向扭矩与垂直载荷的复合作用，因此在锁扣位置额外增加了内衬防滑齿结构，锁止时齿面咬合立管表面，避免大角度转向时立管出现下滑移位。安装边界方面，车架后轮安装位预留标准轮轴安装孔，孔距80mm，适配直径100-120mm的PU滑板车轮，前轮转向叉的安装位与立管同轴，适配直径100mm的前轮组件，刹车组件的安装位设置在踏板尾部上方，预留2个M4螺纹孔用于安装后轮挡泥刹车结构，所有安装孔位的位置度公差均控制在0.15mm以内，方便后续配件的直接装配，无需二次扩孔或调整。

　　车架整体的重心位置经过优化，空载时重心落在踏板中心靠前30mm位置，儿童站立后重心刚好落在前后轮轴的中心区域，滑行时不会出现头重脚轻或者尾部上翘的问题，提升滑行过程的稳定性。立管的伸缩结构内部设置有限位挡块，最大伸出高度时挡块会抵住外套管上端，避免儿童调节高度时将立管整个拔出造成安全隐患，外套管与内立管之间采用工程塑料衬套做滑动配合，衬套厚度2mm，既降低升降调节时的摩擦阻力，也能长期使用后仅更换衬套即可恢复配合精度，延长车架整体使用寿命。踏板底部做了加强筋冲压结构，筋高8mm，沿踏板长度方向布置3道，横向布置2道，在踏板板材厚度仅1.5mm的情况下，整体承载能力可达50kg以上，满足低龄儿童的体重承载需求，同时控制车架整体重量，整车架净重不超过2.3kg，方便家长提携搬运。所有金属部件的边缘均做圆角处理，圆角半径不小于2mm，避免尖锐边角对儿童造成磕碰划伤，外露的焊接部位全部打磨光滑无毛刺，后续表面处理可采用喷塑或者烤漆工艺，覆盖金属表面避免锈蚀。
