家用商用诱捕式电子杀虫除虫设备结构

　　这套电子除虫杀虫设备的三维结构，覆盖了民用与轻商用场景的实际使用需求，从结构设计阶段就兼顾了不同安装环境的适配性。日常应用中，这类设备可部署在家庭厨房、餐饮门店后厨、仓储库房、生鲜售卖区等易滋生病媒虫害的区域，替代传统化学药剂消杀方式，避免药剂残留对食品、人居环境造成的二次污染，尤其适配对卫生等级要求较高的食品加工、餐饮服务场景。

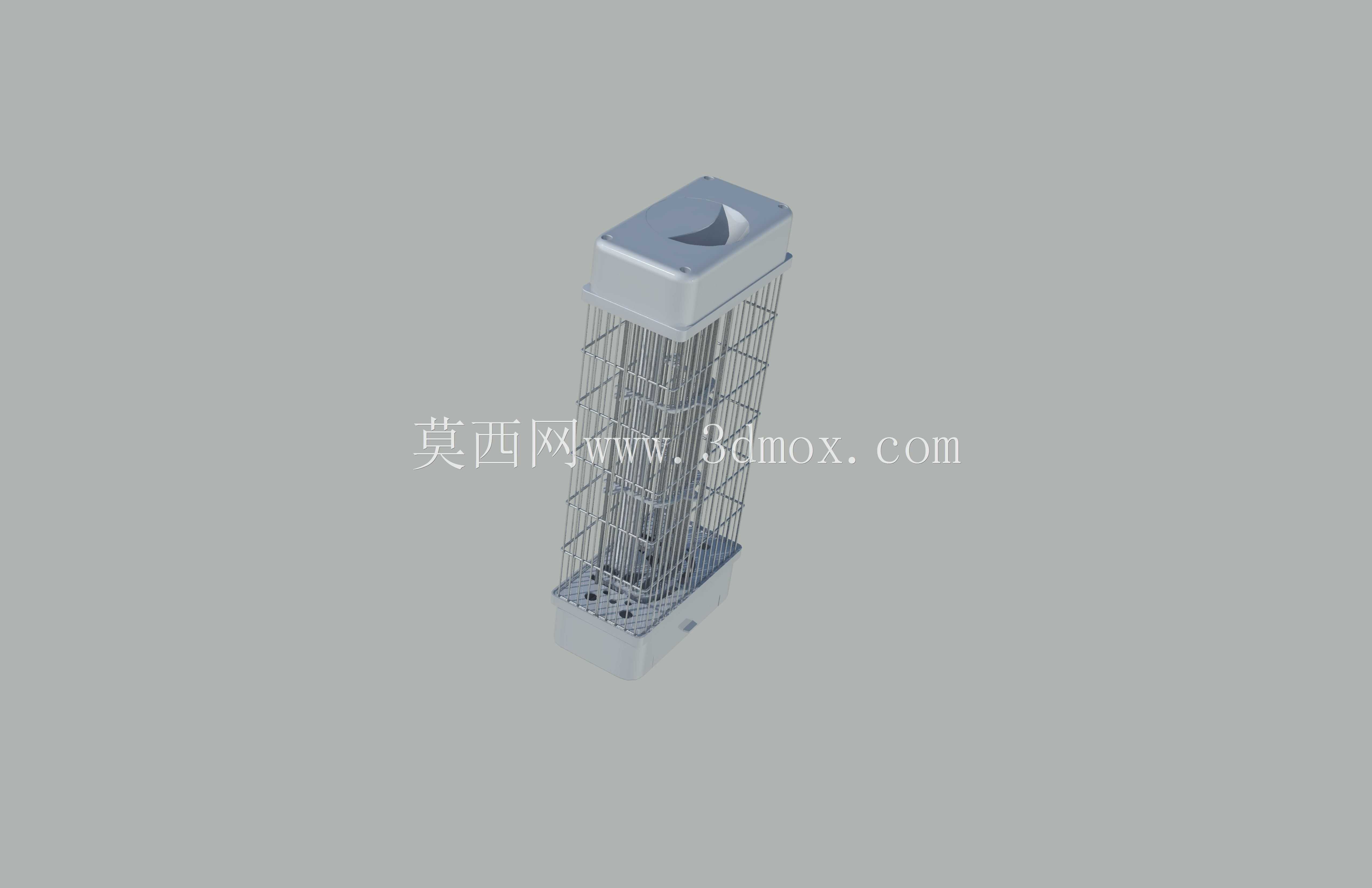

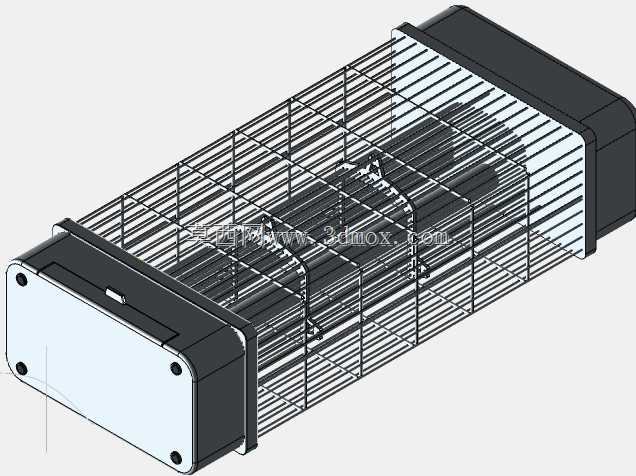

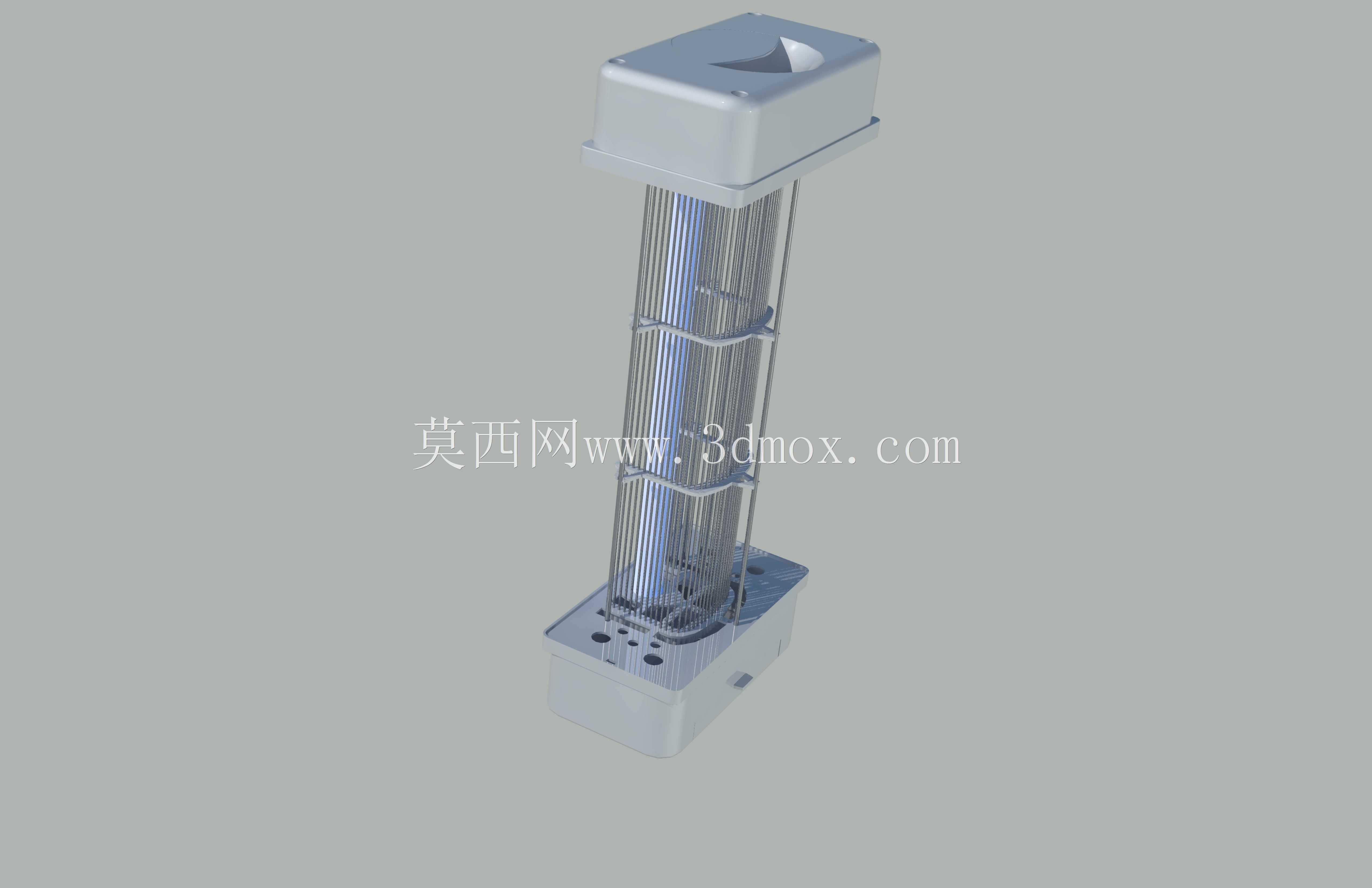

　　从功能实现逻辑来看，整套结构围绕诱虫、灭杀、防逃逸三个核心环节做结构排布：设备上部预留了诱虫光源的安装位，可适配紫外诱虫灯、特定波长LED诱虫模块的安装固定，结构上做了光源的防护格栅设计，既保证诱虫光线的有效散射范围，又避免人体误触内部高压灭杀结构；中部的灭杀区域采用栅格状电极排布，栅格间距经过反复校核，既保证蚊虫、小飞虫能够顺利接触电极，又能防止较大尺寸的异物误入造成电路短路，电极固定结构采用耐高温绝缘材质，避免长期工作过程中出现爬电、结构形变问题；下部设置了可拆卸的虫体收集仓，仓体与主体采用卡扣式连接，无需额外工具即可完成拆卸清理，收集仓与主体的衔接处做了错位挡边结构，避免收集的虫体碎屑从缝隙处掉落，同时预留了通风间隙，防止仓内积水造成元器件腐蚀。

　　设计过程中优先考虑了设备的安装边界适配性，整套结构的外形尺寸控制在常规壁挂、桌面放置的合理区间：主体宽度控制在180mm以内，高度不超过320mm，厚度控制在120mm范围内，既不会占用过多的放置空间，也能保证足够的诱捕覆盖范围。壁挂安装位在设备背部做了隐藏式挂孔设计，挂孔位置匹配国内常规86型线盒的安装孔距，可直接固定在墙面预留的安装点位上，无需额外打孔定位；桌面放置版本在底部设置了可拆卸的支撑脚，支撑脚采用防滑橡胶材质，放置时不会刮伤台面，同时保证设备放置的稳定性，避免意外触碰造成倾倒。

　　结构细节上，设备的外壳采用分体式卡扣加螺丝固定的组合方式，日常维护时仅需拧下底部两颗固定螺丝即可拆开外壳，完成内部电极清理、光源更换等操作，外壳的拼接缝隙做了错位止口设计，防护等级达到IP20，能够阻挡日常使用中的灰尘、飞溅水滴进入内部电路区域。电路仓与灭杀区域之间做了独立的绝缘隔板，隔板上预留了走线槽，高压线路与低压控制线路分开排布，避免高压线路对控制模块造成电磁干扰，同时也降低了电路故障的安全隐患。设备的进风格栅在侧面做了倾斜导风结构，能够利用设备工作时产生的微弱热流带动诱虫气味的扩散，提升诱捕范围，同时倾斜的格栅结构能够避免外部光线直射内部光源，提升诱虫光源的引诱效果。

　　针对不同使用场景的适配需求，结构上预留了可选配件的安装位：在食品加工场景使用时，可在灭杀区域外侧加装防护网罩，避免虫体灭杀后碎屑飞溅污染周边食材；在户外半开放场景使用时，可在顶部加装防雨檐结构，阻挡雨水直接淋入设备内部；针对需要长时间连续工作的商用场景，结构上预留了散热通风槽，保证内部电路、光源长时间工作时的热量能够及时散出，延长设备的连续工作寿命。整套结构的所有棱角处都做了R3以上的圆角处理，避免安装、清理过程中划伤操作人员，所有外露的固定螺丝都采用与外壳同色的装饰盖遮盖，兼顾外观整体性与使用安全性。
