高精度数显千分表结构设计方案

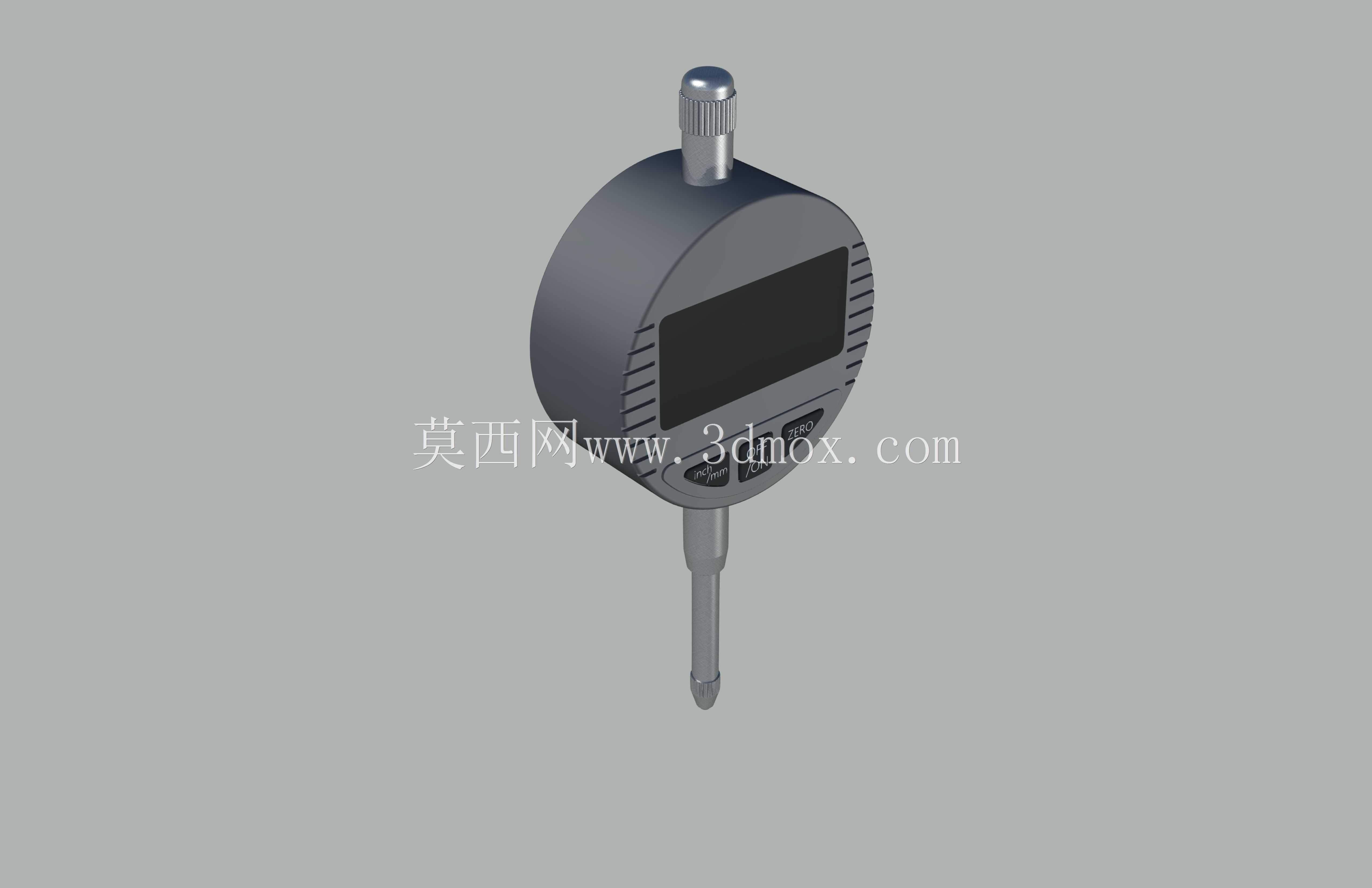

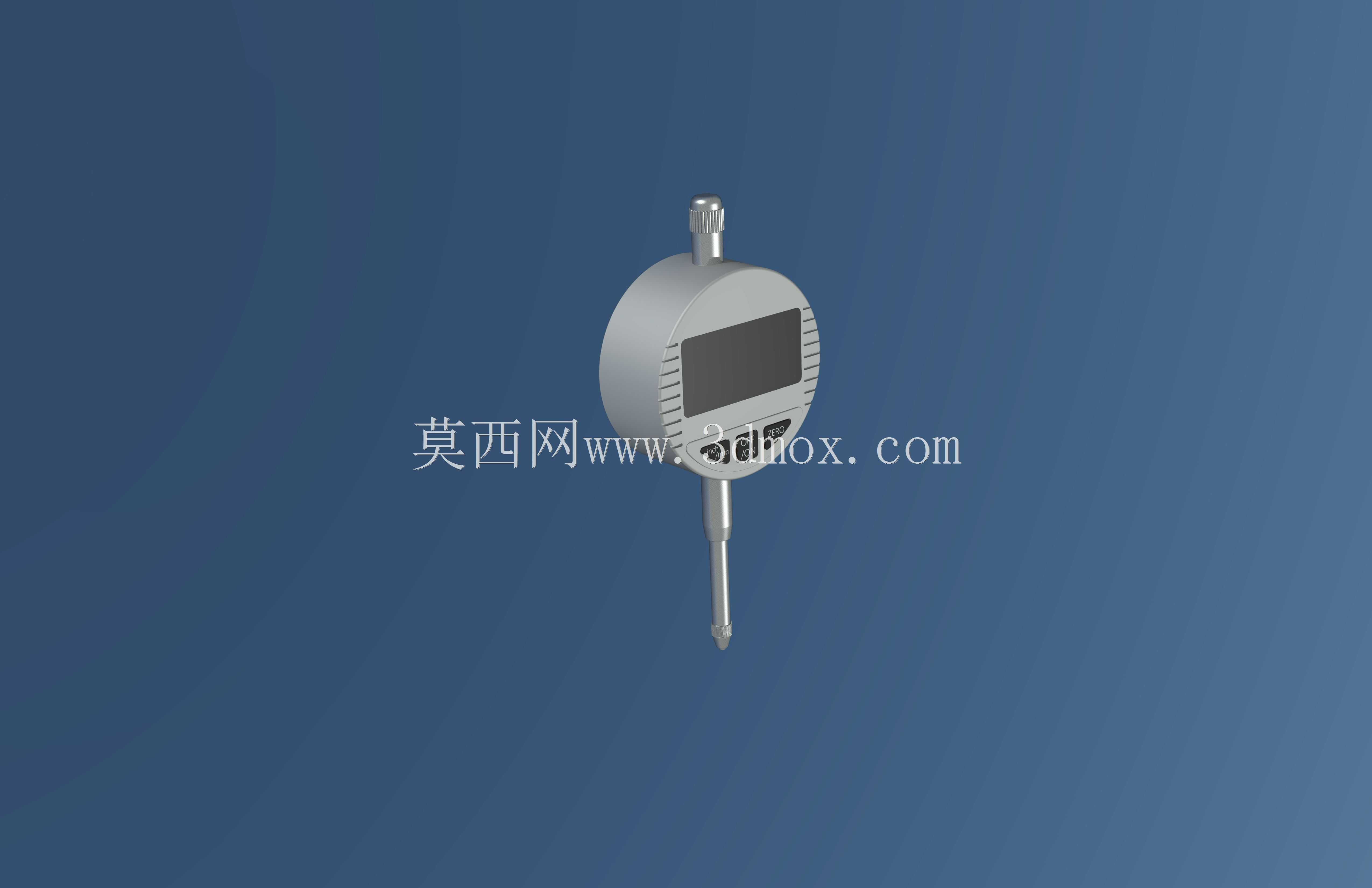

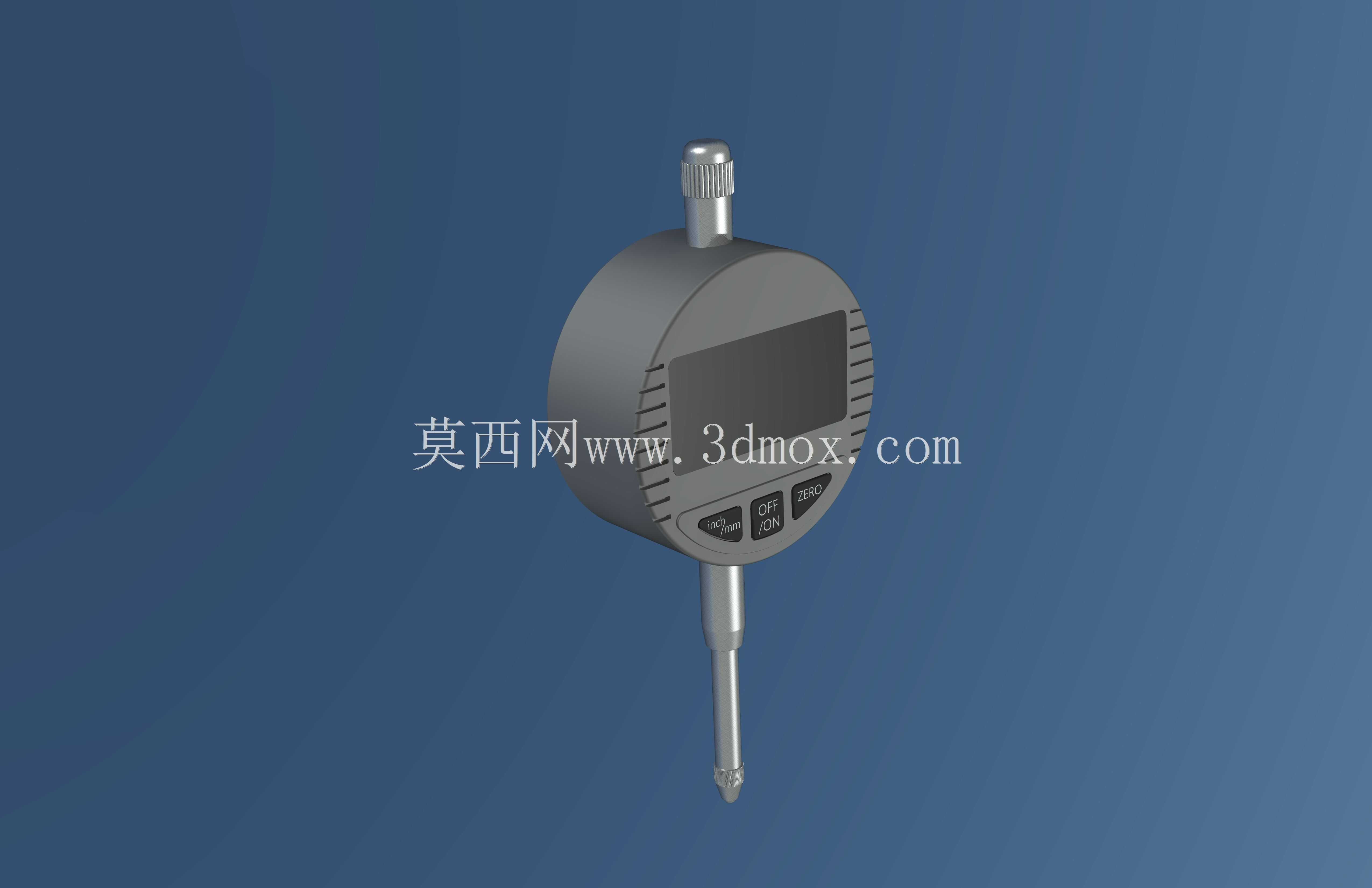

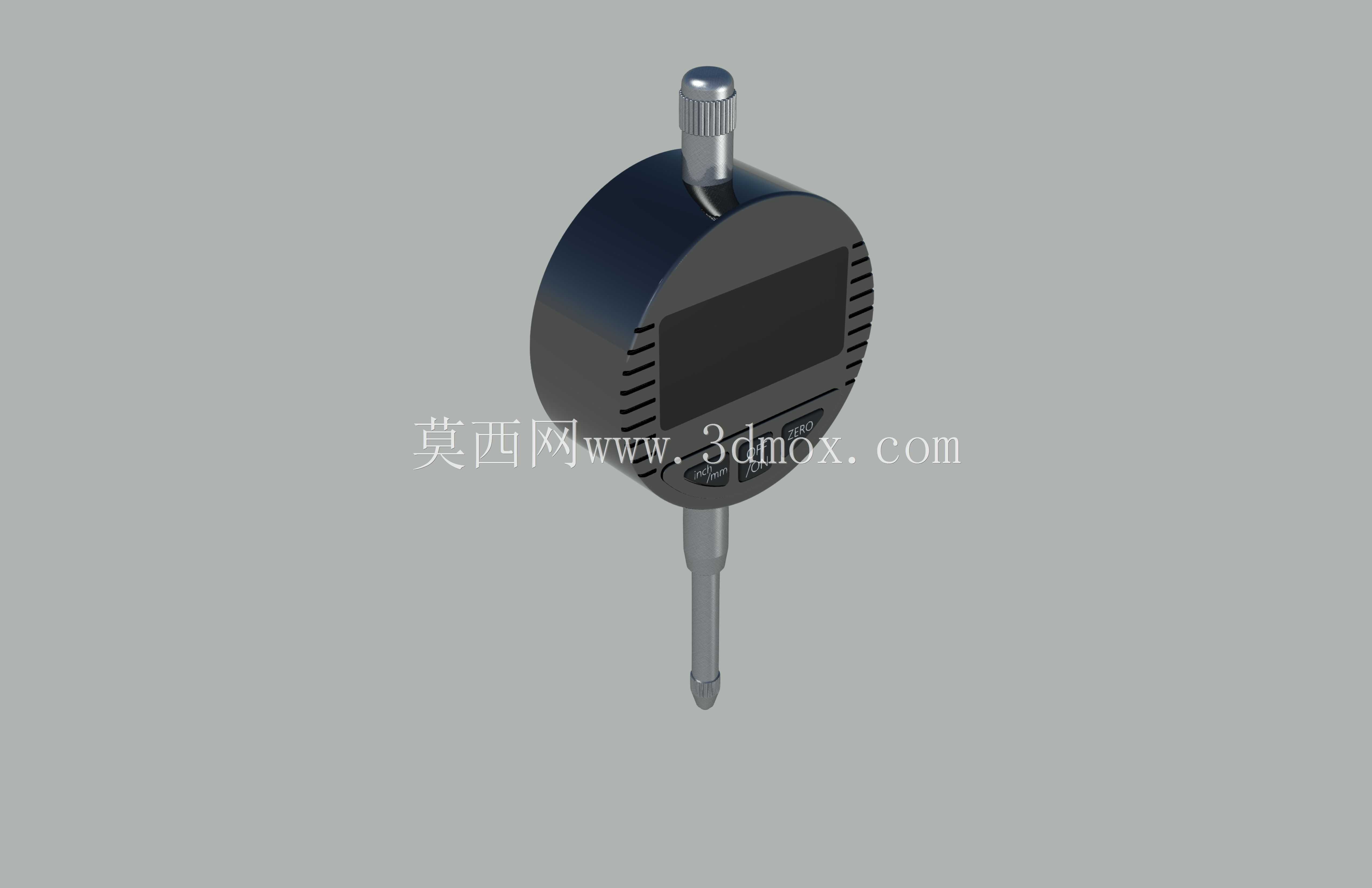

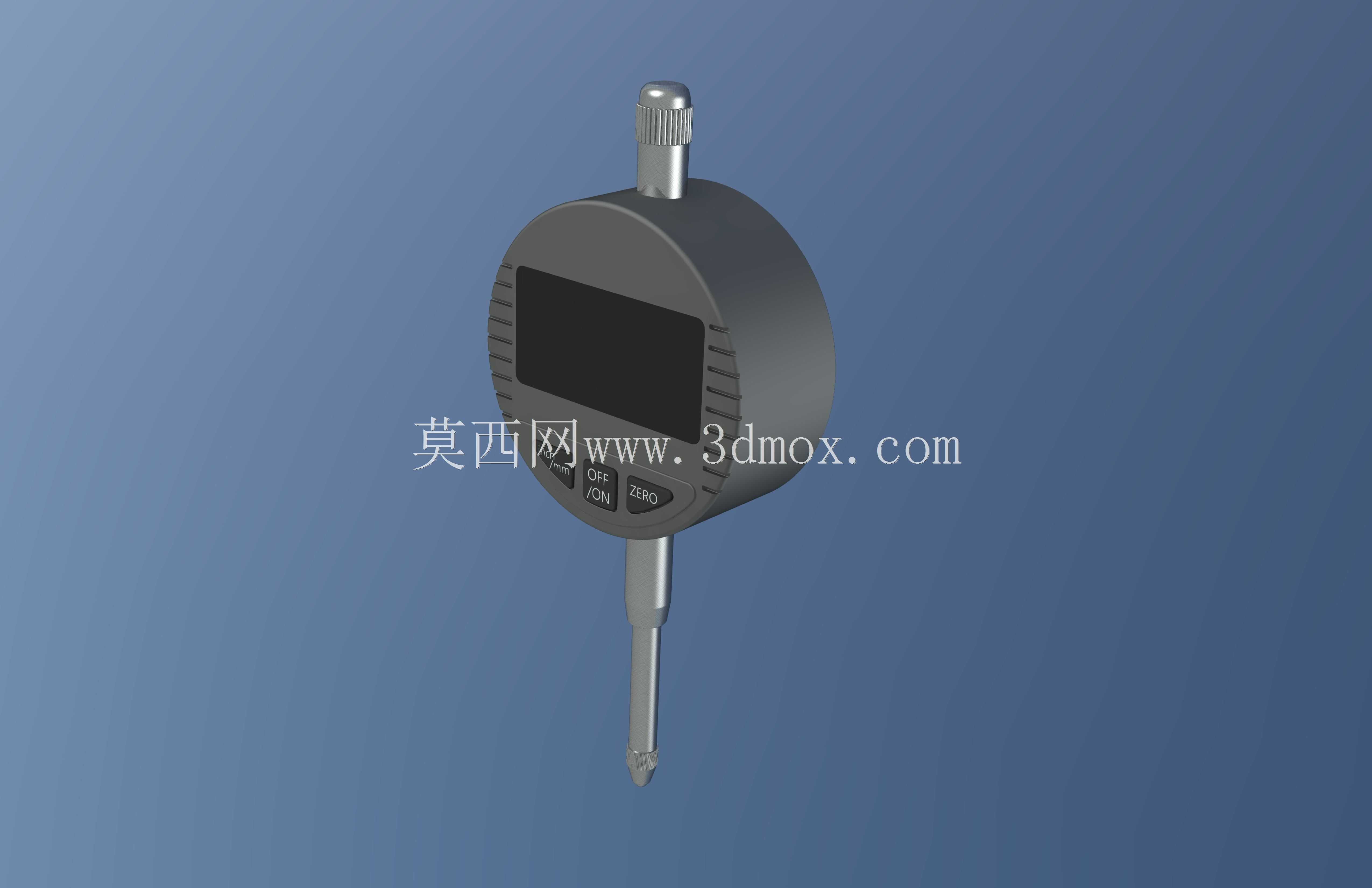

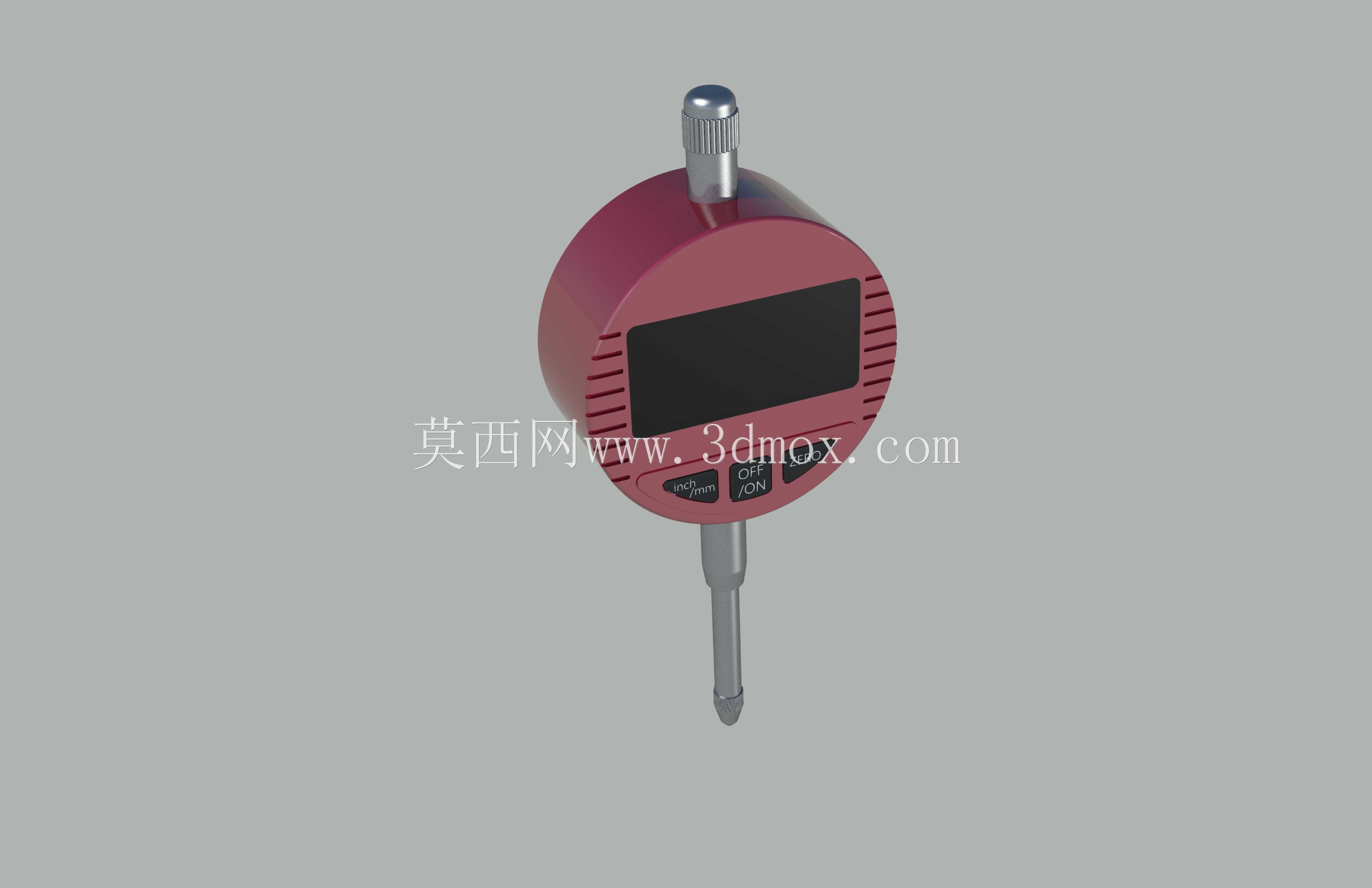

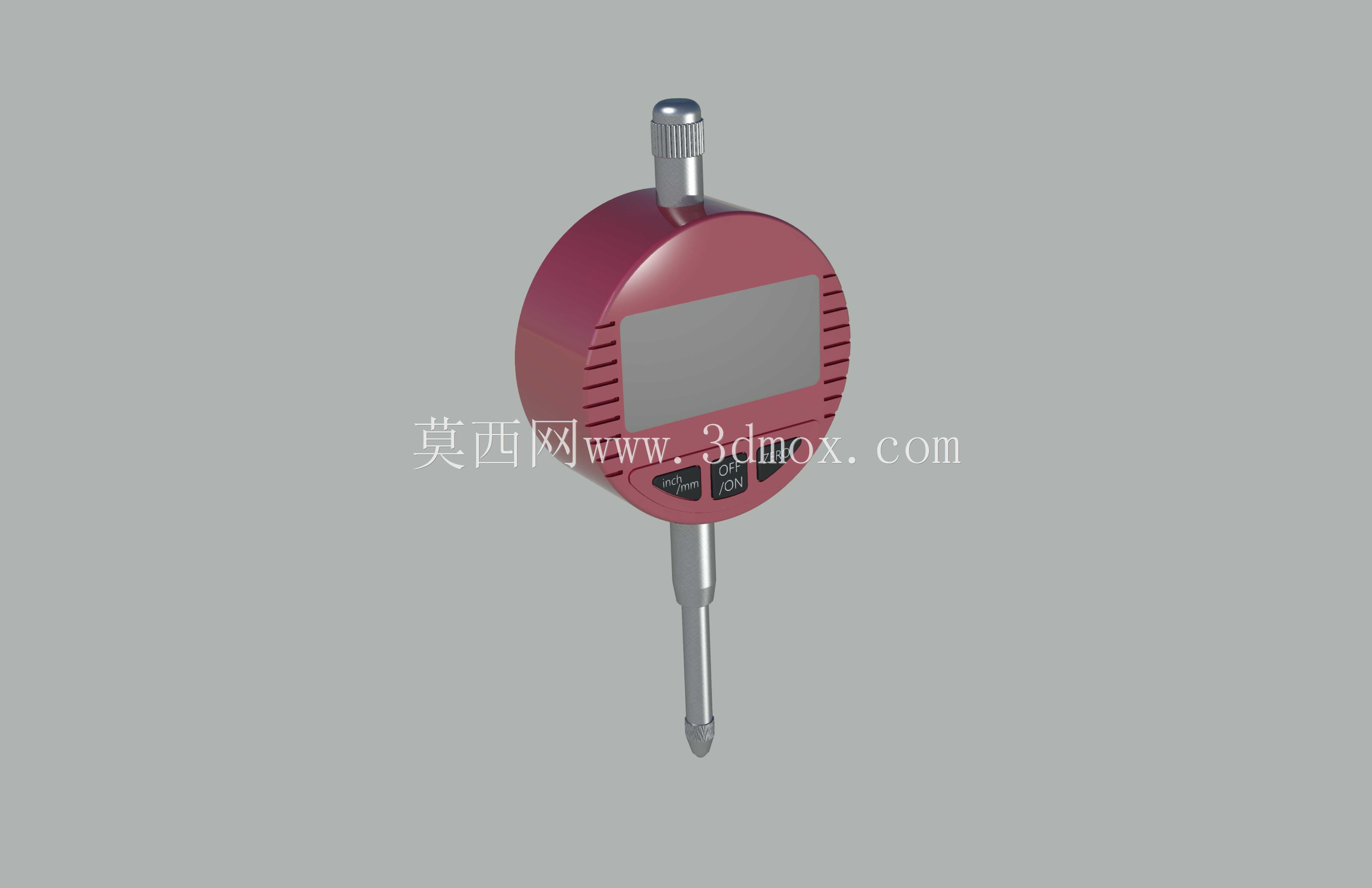

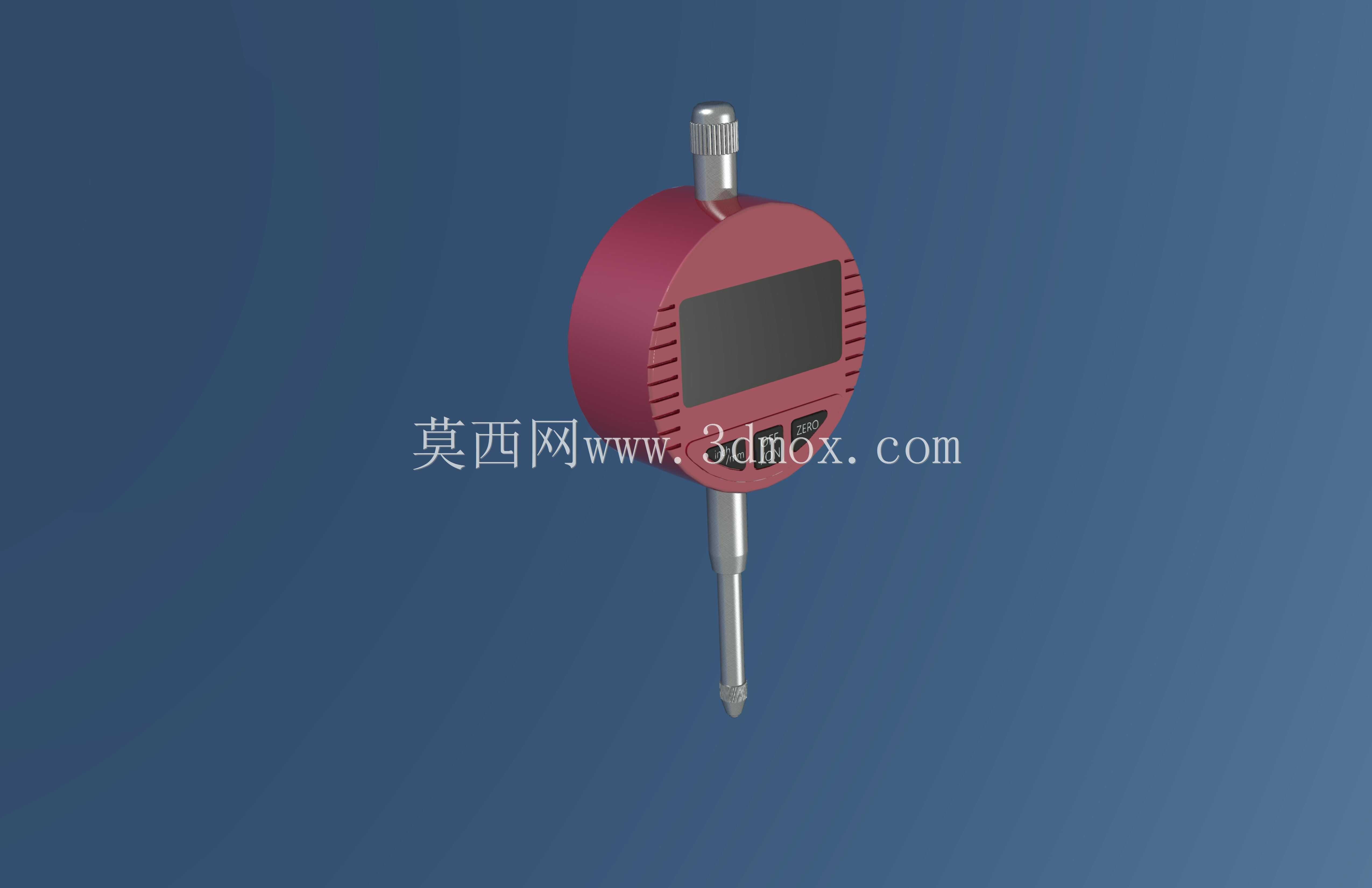

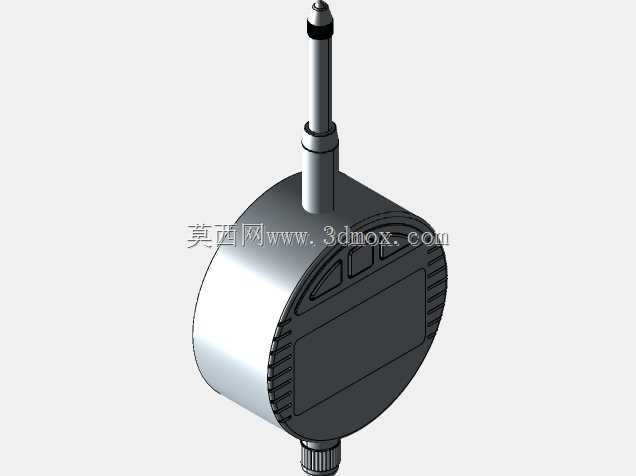

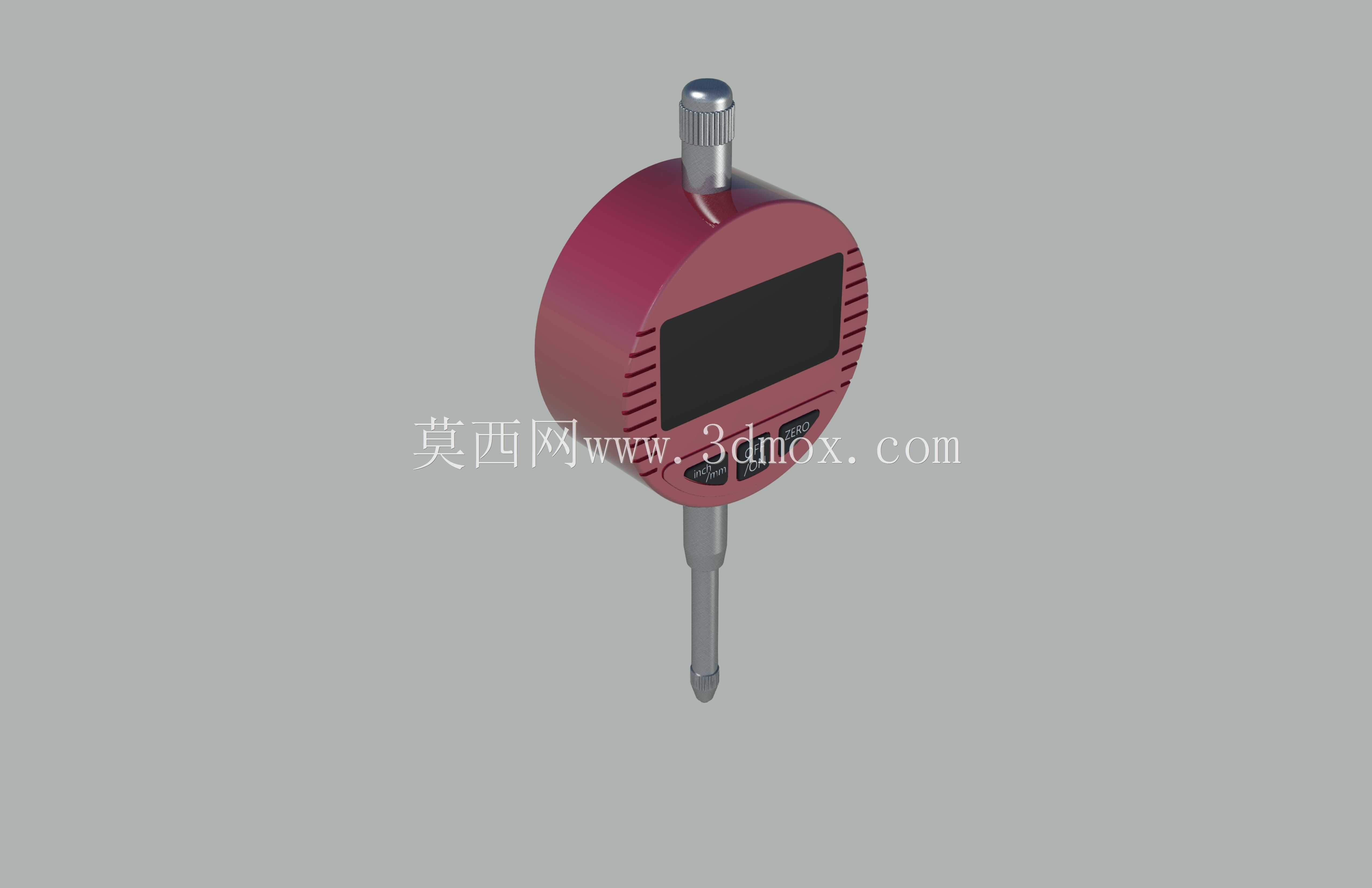

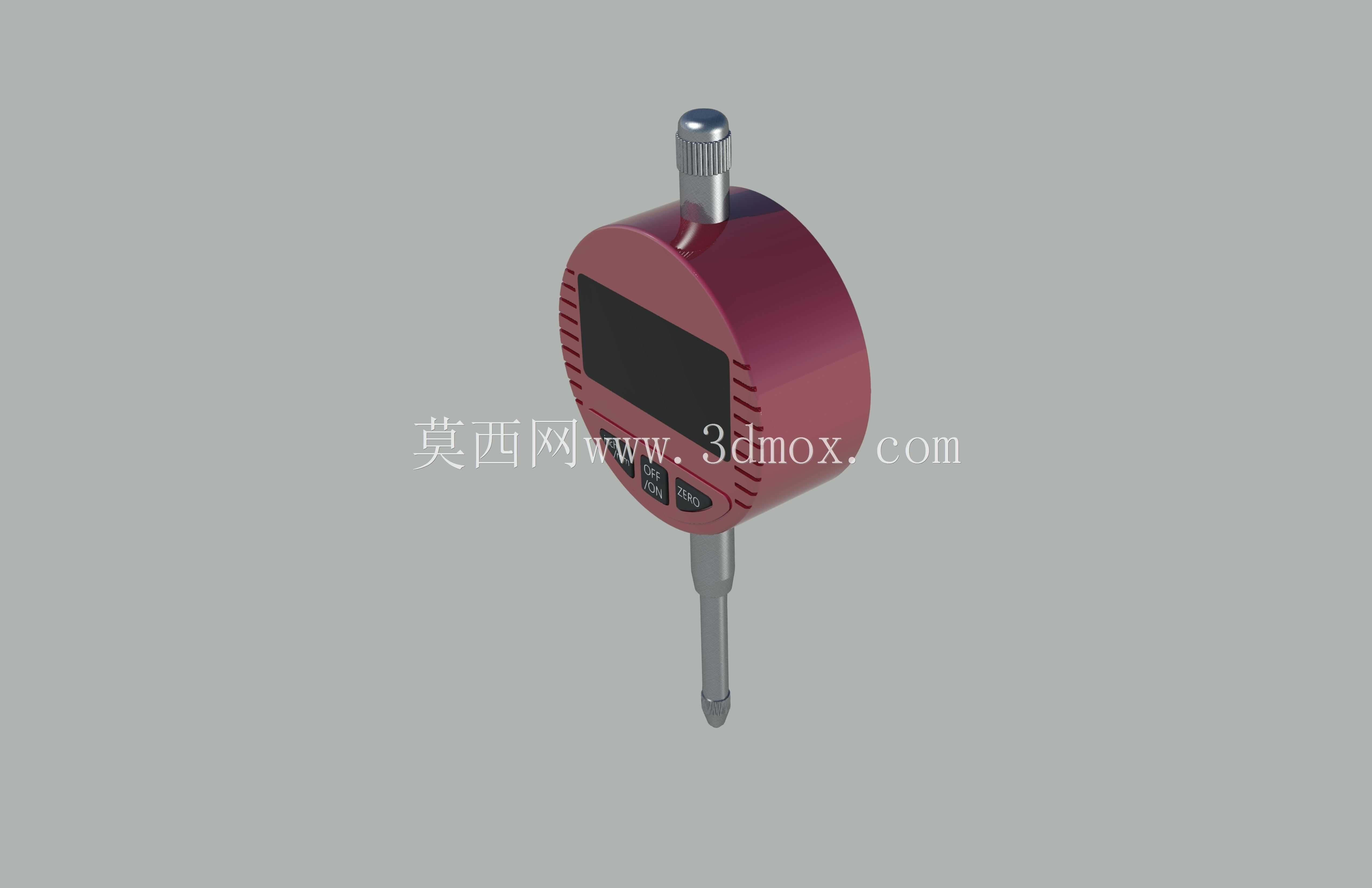

　　在机械加工现场的工序间尺寸抽检、工装夹具装夹定位校准、精密部件装配形位公差复核环节，接触式位移测量工具的可靠性直接决定批次产品的尺寸一致性。这款数显千分表的结构设计，完全围绕工业现场高频使用的实际需求展开，没有冗余的装饰性结构，所有外观曲面与内部腔体布局都服务于测量稳定性与操作便捷性。从整体结构来看，表体采用类圆形的握持壳体，侧边做了细微的防滑齿纹设计，既方便操作人员单手握持快速取放，也能在通过表架固定安装时，增大与锁紧套的接触摩擦力，避免长时间测量过程中出现表体偏转、读数漂移的问题。壳体正面的数显窗口做了内凹式的沉台设计，屏幕周边的凸边可以在现场工件意外磕碰时先接触外力，避免屏幕直接受冲击碎裂，

　　窗口下方的三个功能按键采用凸起的软胶材质，操作人员佩戴劳保手套时也能准确按压切换测量模式、清零数值，不会出现误触。测头部分采用可伸缩的滑移式测杆结构，测杆与壳体内部的导向套采用小间隙配合，配合面做了耐磨涂层处理，长期反复伸缩测量也不会出现卡顿、径向窜动超差的问题，测头端部采用硬质合金球头，接触被测工件表面时不会划伤加工面，同时自身耐磨性能优异，长期使用不会因为测头磨损带来测量系统误差。从安装边界来看，表体上部的测杆提升帽采用标准的滚花结构，既可以手动提拉实现测头快速抬升避让工件，也能适配市面上绝大多数通用表架的提升机构，表体尾部的夹持杆直径采用行业通用的标准尺寸，不需要额外制作转换套就能直接装夹在磁性表座、高度尺、专用测量检具上，

　　替换传统指针式千分表时不需要改动原有安装工装，现场换型成本极低。在功能设计层面，这款数显结构摒弃了传统指针表的齿轮传动放大机构，通过内部的位移传感单元直接将测杆的直线位移量转换为数字信号输出，从根源上避免了齿轮传动间隙带来的回程误差，也不会出现指针脱落、表盘错位这类机械结构常见的故障。数显单元可以直接显示绝对测量值与相对测量值，不需要操作人员通过刻度盘格数换算读数，降低了现场人员的读数误差，即使是新入职的检验人员，经过简单培训就能快速准确读取测量数值。在实际应用场景中，这款千分表既可以单独使用完成轴类零件的径向圆跳动检测、箱体零件的端面平面度检测、工装夹具的定位间隙测量，也可以集成到自动化检测工位中，

　　通过数据接口将测量数值实时传输到质量管控系统，实现测量数据的自动记录与超差报警。设计过程中充分考虑了现场使用的复杂工况，壳体的接缝处做了密封结构设计，可以阻挡加工现场的切削液飞溅、金属粉尘进入表体内部，延长内部电子元件与机械导向结构的使用寿命，测杆的伸缩行程覆盖了常规精密测量的常用量程范围，不需要频繁调整表架位置就能完成多数常规尺寸的检测工作。从结构建模的细节来看，所有配合面的公差都按照实际装配要求做了预留，测杆与导向套的配合公差、壳体上下盖的止口配合尺寸、按键与壳体开孔的间隙都经过反复校核，按照模型加工出的实物不会出现装配干涉、按键卡滞的问题，外观曲面做了顺滑过渡处理，没有尖锐的棱角，操作人员手持使用时不会划伤手部，整体重量控制在合理区间，长期单手握持测量也不会产生明显的疲劳感。
