杠杆式材料蠕变性能测试试验装置

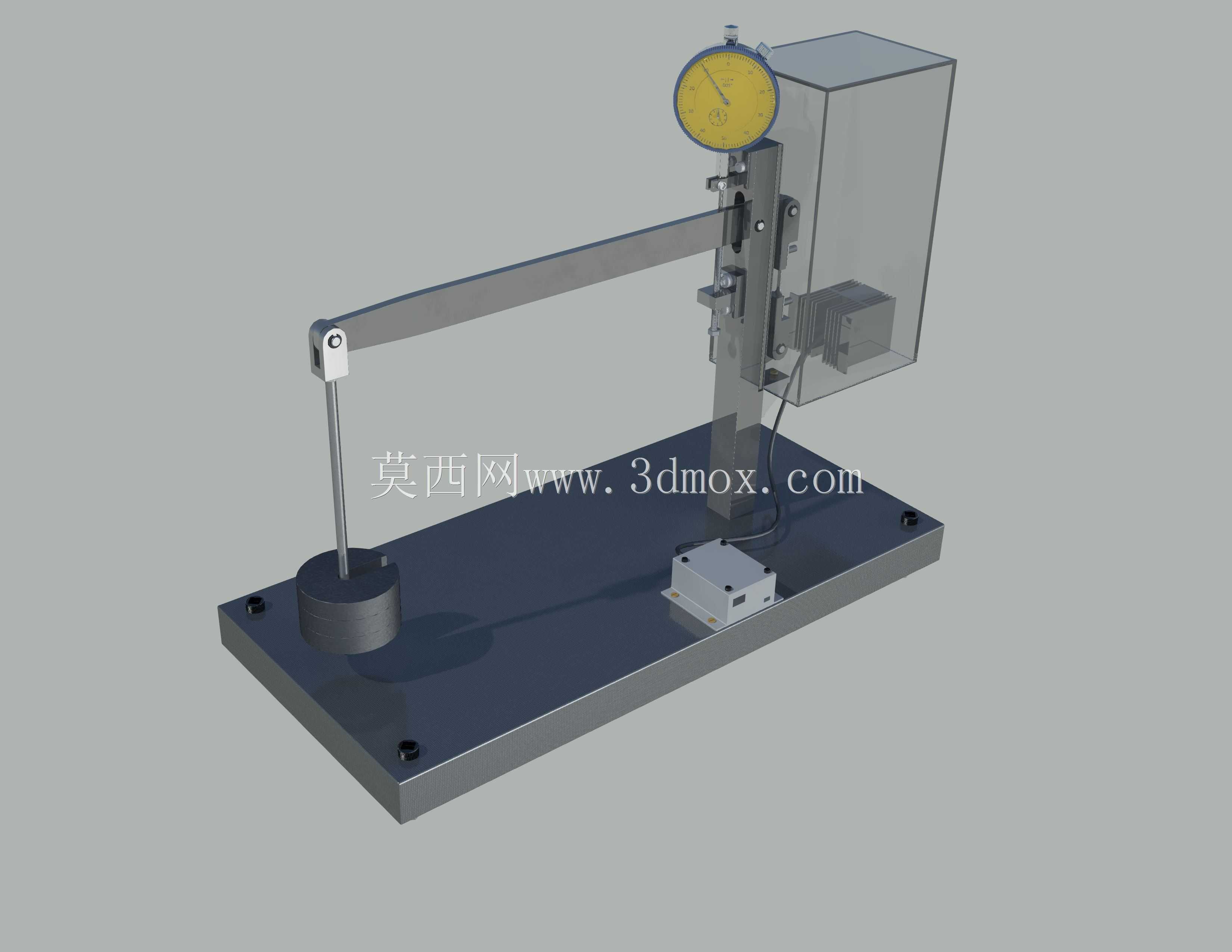

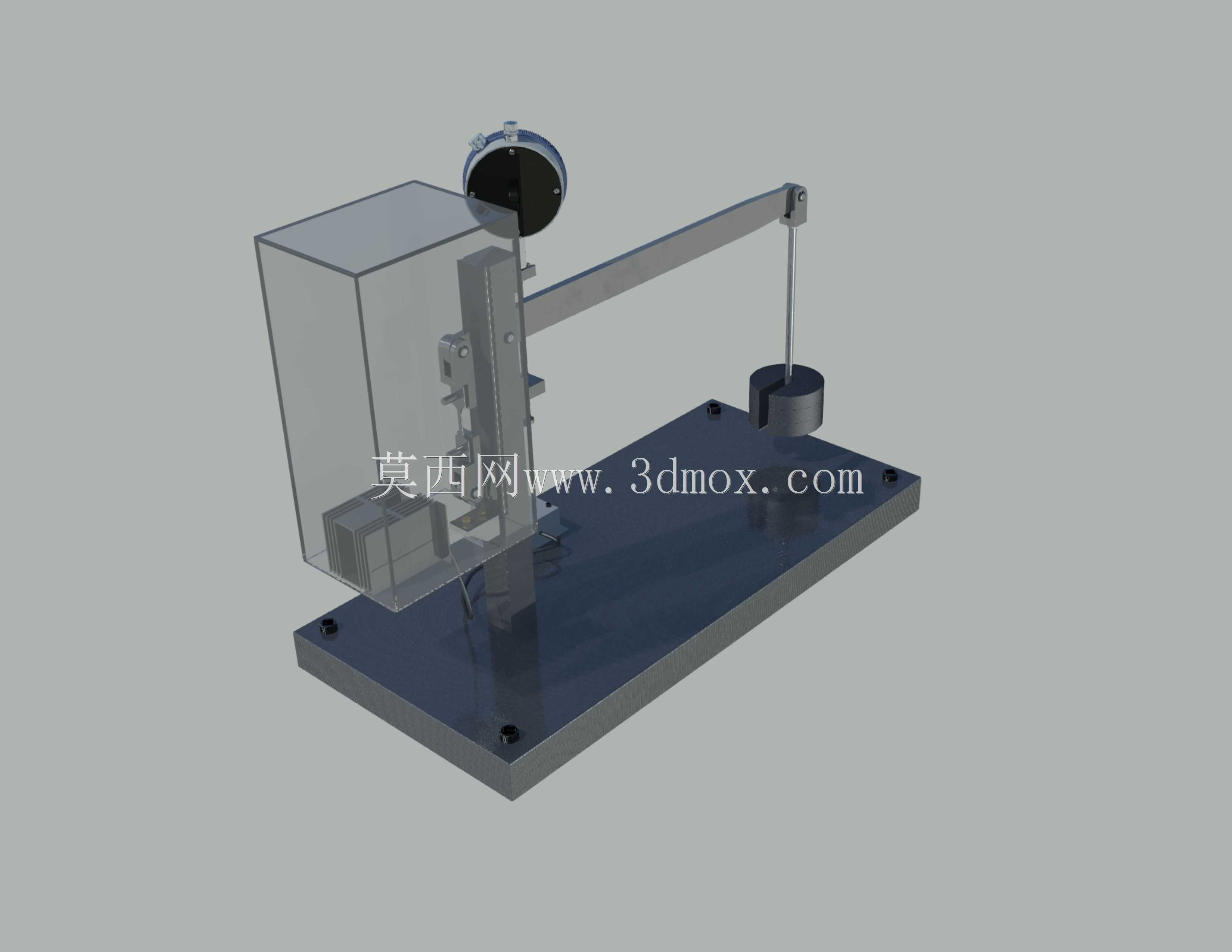

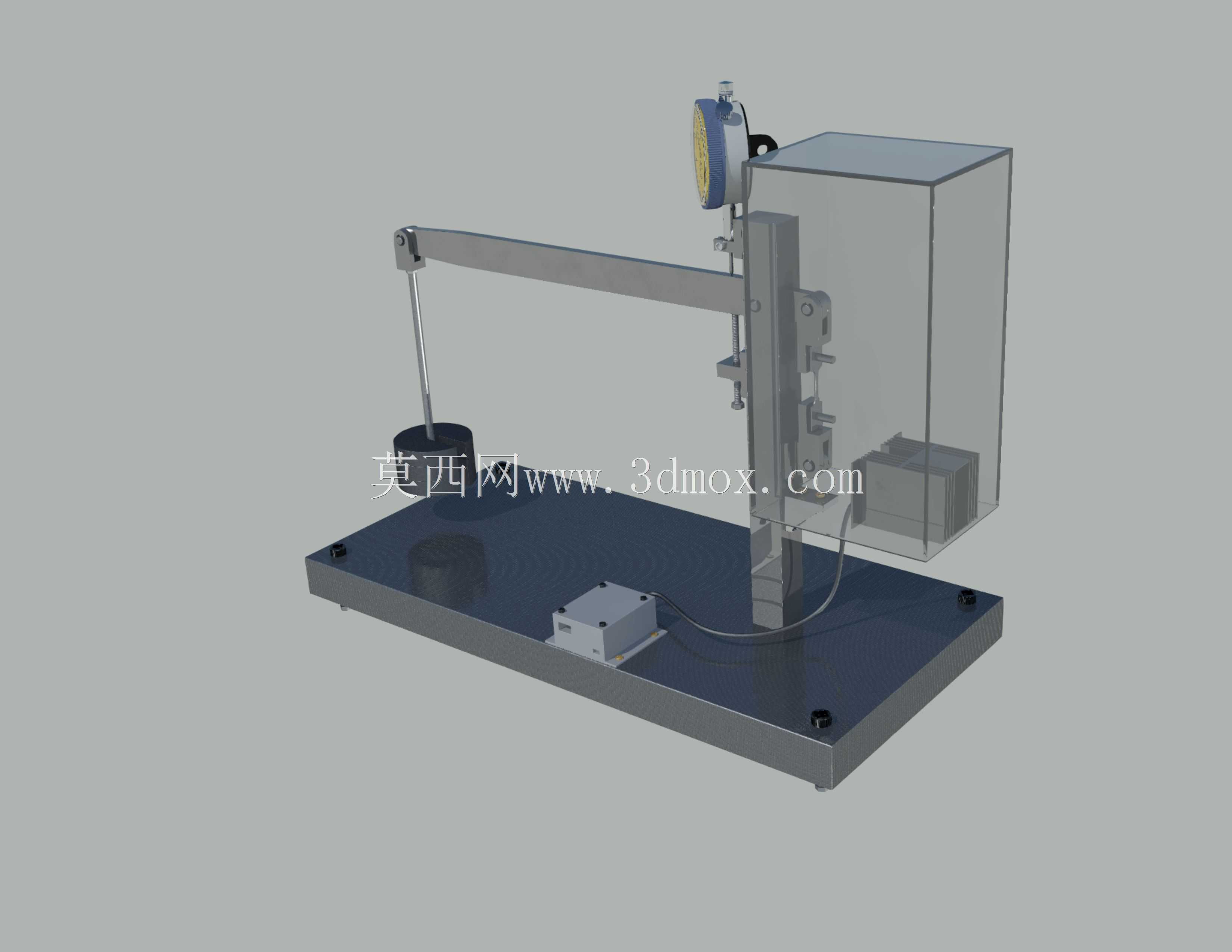

　　这套试验装置主要面向材料力学性能检测场景，用于测定非金属、低强度金属等试样在恒定载荷、长时间静置条件下的蠕变变形量，常见于高校材料力学实验室、小型材料研发检测工位，可完成塑料、复合材料、软质合金等材料的长期蠕变特性测试，获取材料在恒定应力下的变形-时间关系曲线，为材料的长期服役可靠性评估提供基础数据支撑。装置采用杠杆式重力加载结构，通过杠杆臂的力矩放大作用，将标准配重块的重力转化为施加在试样上的恒定轴向压力，加载力值可通过调整配重块质量、改变配重挂载点到杠杆支点的距离进行连续调节，适配不同测试标准下的载荷要求，相比液压加载、伺服电缸加载的蠕变设备，这套纯机械结构的装置无需持续供电维持载荷，不存在油路泄漏、伺服漂移带来的载荷波动问题，

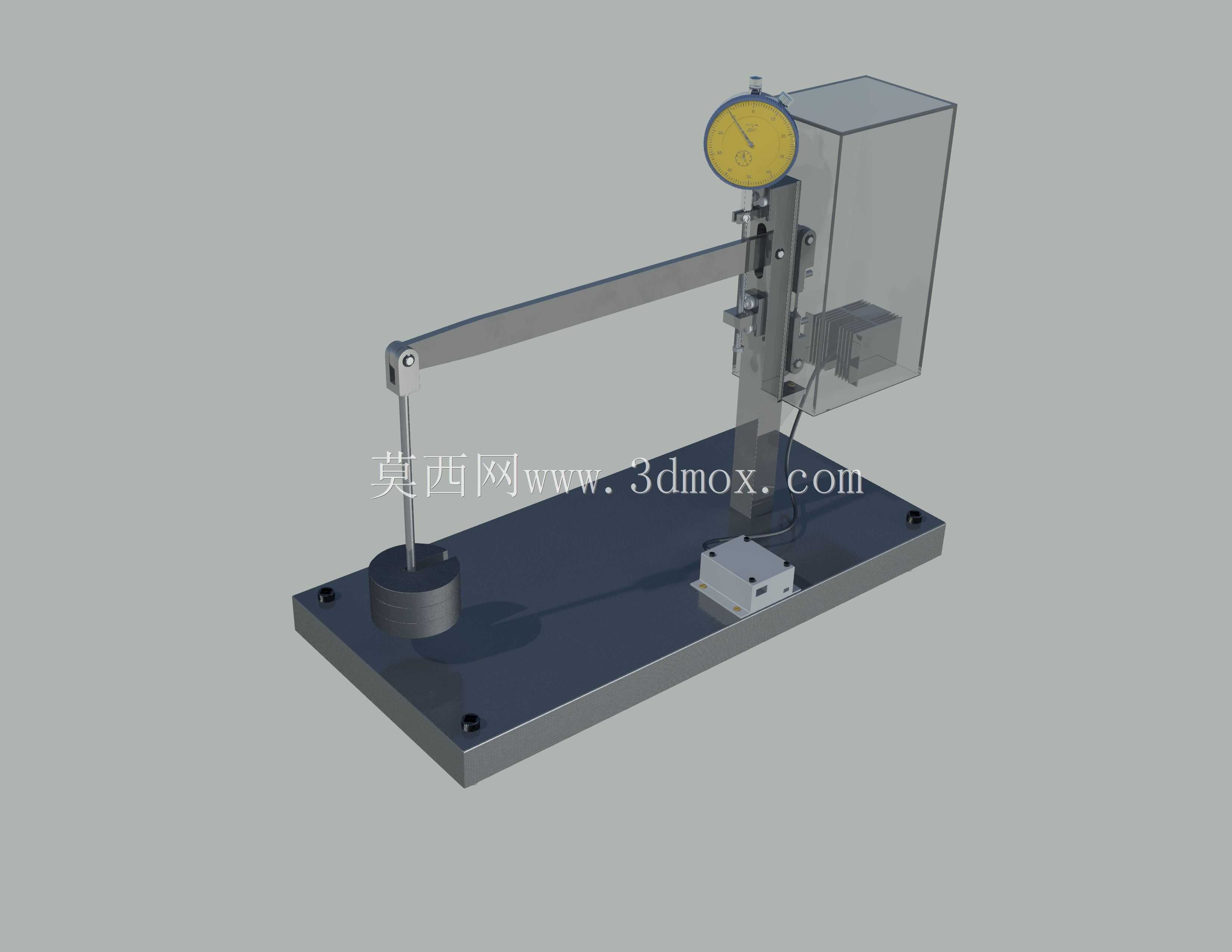

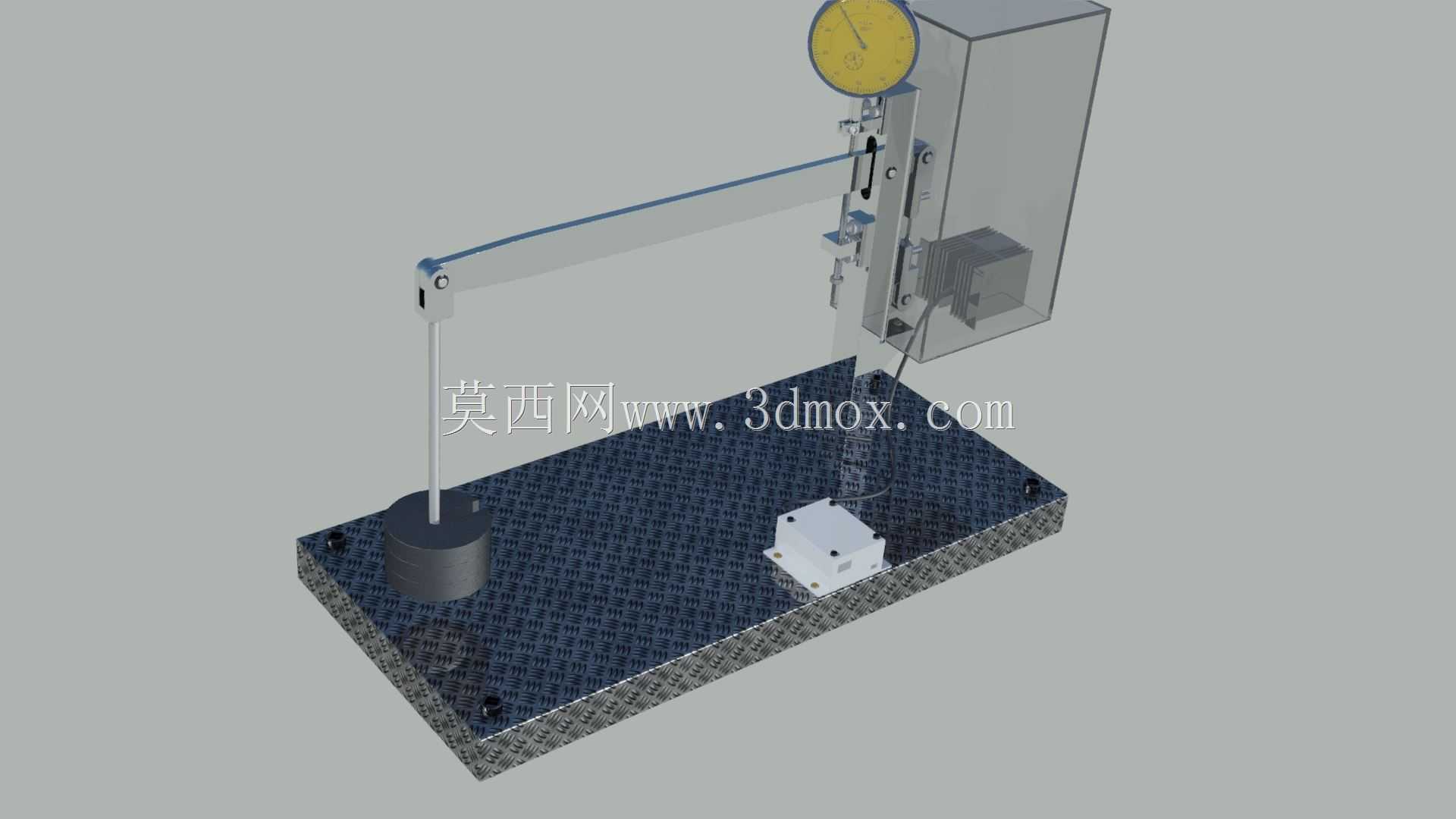

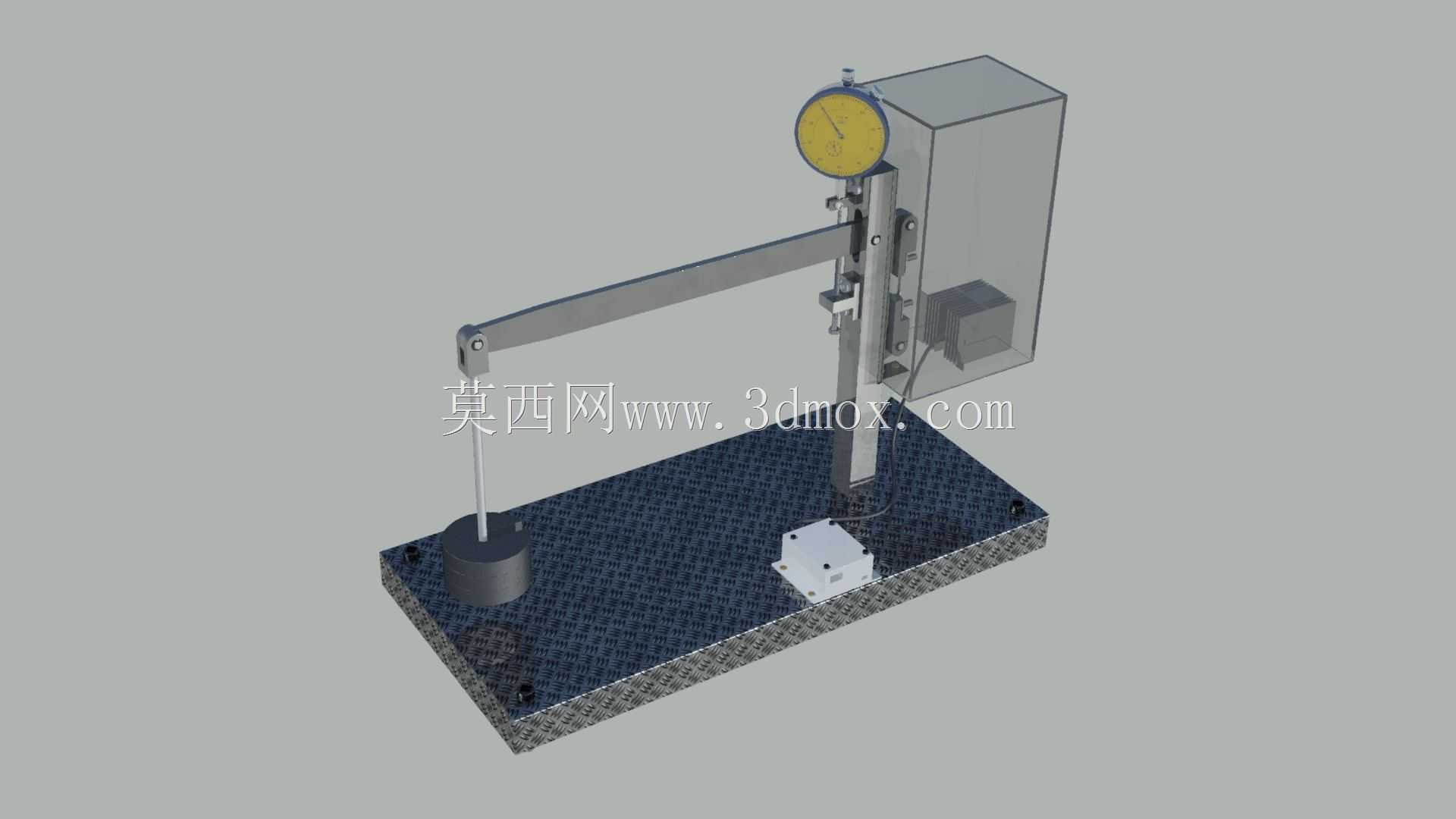

　　长期测试过程中载荷稳定性更优，维护成本也更低。变形量检测采用接触式千分表作为测量元件，千分表测头垂直抵靠在试样加载端的压头端面，可实时捕捉试样在载荷作用下的微米级变形量，千分表通过可调支架固定在装置的立式立柱上，支架可沿立柱上下滑动调整高度，适配不同厚度规格的试样装夹需求，锁紧后可保证测量过程中表架无晃动，避免测量基准偏移带来的误差。装置的底座采用花纹防滑钢板加工而成，底部带有调平支脚，可通过调整支脚高度将底座调整至水平状态，保证杠杆加载方向与试样轴向完全重合，避免偏载带来的附加弯矩影响测试结果，底座表面预留了试样装夹平台的安装孔位，可根据试样的形状尺寸更换不同的装夹夹具，适配块状、柱状等不同形制的试样装夹。

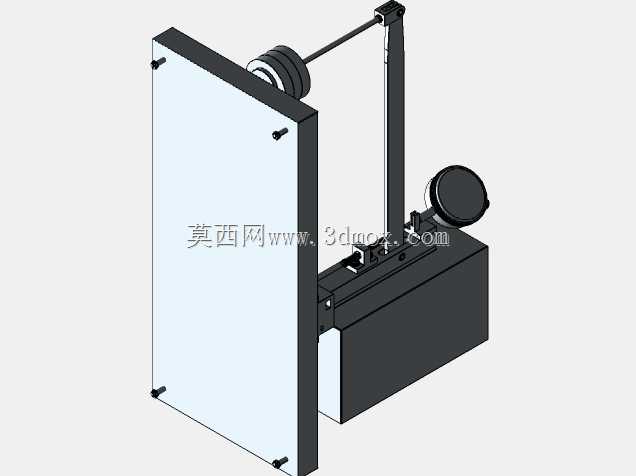

　　杠杆支点采用精密铰接结构，铰接轴与轴套之间采用小间隙配合，转动阻尼极小，可保证杠杆在加载过程中灵活转动，避免铰接处卡滞导致实际加载力与理论计算值出现偏差，杠杆臂上加工有刻度标识，可直接读取配重挂载点的力臂长度，快速计算出实际施加在试样上的载荷值，无需额外进行力值标定。装置的立式立柱垂直固定在底座后侧，除了安装千分表支架外，还集成了杠杆的上限位结构，可在试样发生断裂、过度变形导致杠杆失稳时托住杠杆臂，避免配重块坠落造成设备损坏或人员伤害，立柱后侧设置有透明防护挡板，可在测试过程中阻挡意外飞出的试样碎块，提升设备操作的安全性。整套装置的安装边界较为紧凑，整体占地尺寸仅相当于普通台式试验设备，可直接放置在标准实验台面上使用，

　　无需额外制作安装基础，设备总重量控制在单人可搬运的范围内，方便在不同实验工位之间转移布置。从设计逻辑上看，这套装置优先保证了长期测试的稳定性与测量精度，所有结构件均采用刚性足够的金属材料加工，避免装置自身结构变形影响测试结果，各运动部件均做了耐磨处理，可承受上万次加载循环而不出现明显的精度衰减，装夹操作流程简单，测试人员仅需完成试样装夹、配重挂载、千分表调零三个步骤即可启动测试，无需复杂的参数设置，适合批量试样的长期蠕变筛查测试使用。
