分体拼装式鸟笼造型3D打印结构设计

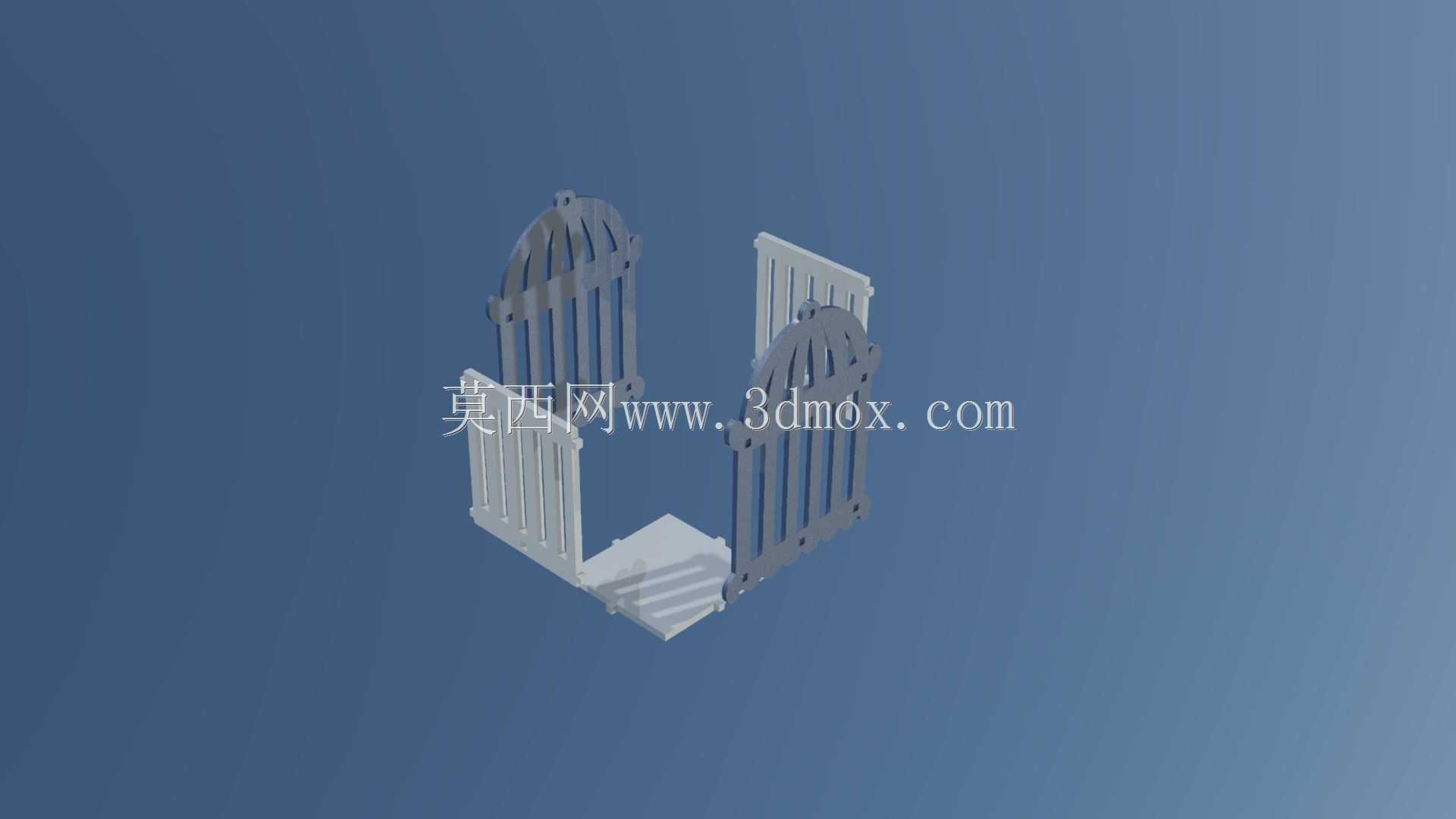

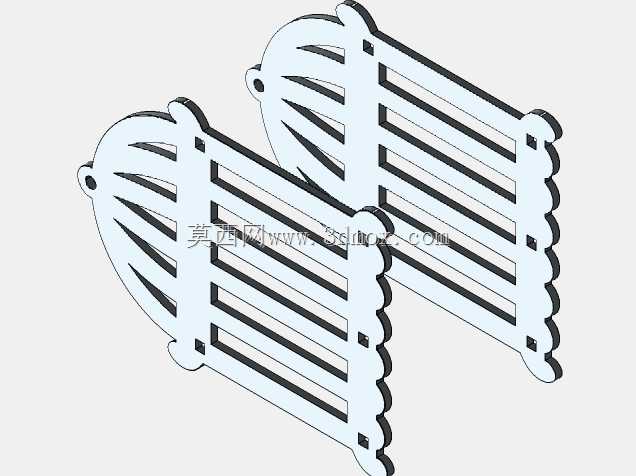

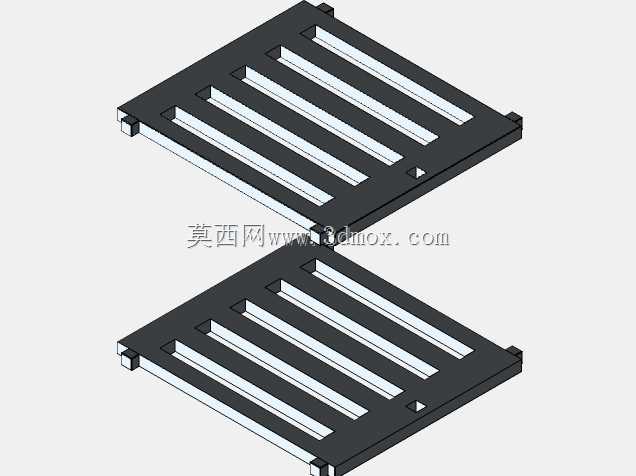

　　本次设计的分体拼装式笼型结构，最初的需求来源是文创手作领域的个性化定制场景，不少手作从业者需要可快速打印、无需额外紧固件就能组装的小型展示笼，用来放置微缩手办、香薰蜡片或者干花装饰，替代传统竹制、金属制鸟笼加工周期长、定制成本高的痛点。从结构落地的角度出发，整个模型拆分为两个对称的弧形笼顶侧片、两片平面笼身围挡、底部承托圈几个独立零件，所有拼接位置都设计了0.2mm的装配间隙，刚好适配FDM3D打印机常规的打印公差，不需要后期打磨修配就能直接卡合组装，拆分后的单个零件最大尺寸不超过60mm，哪怕是打印成型尺寸只有100100100mm的入门级桌面3D打印机也能完整生产，不需要拆分二次切割。

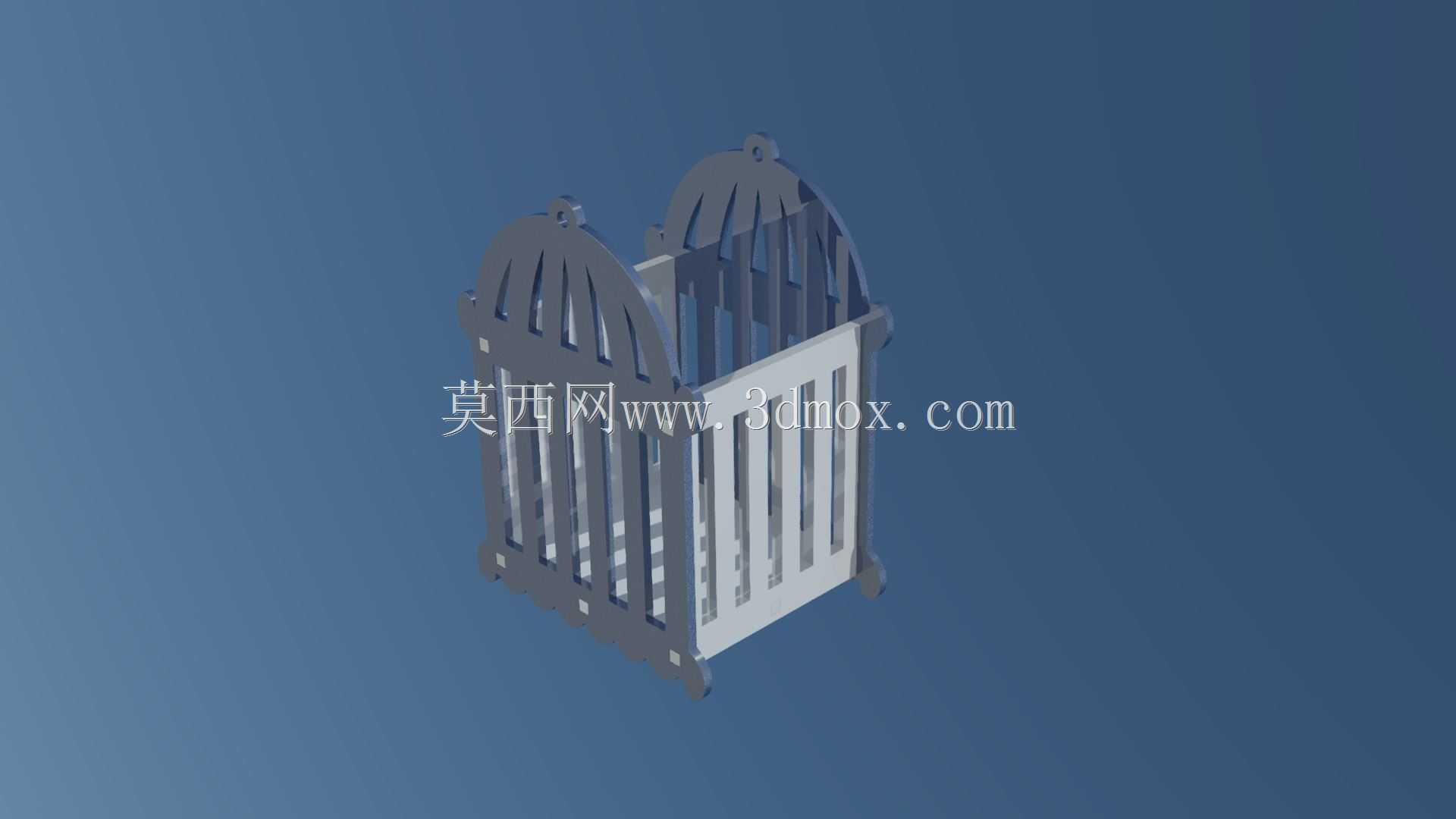

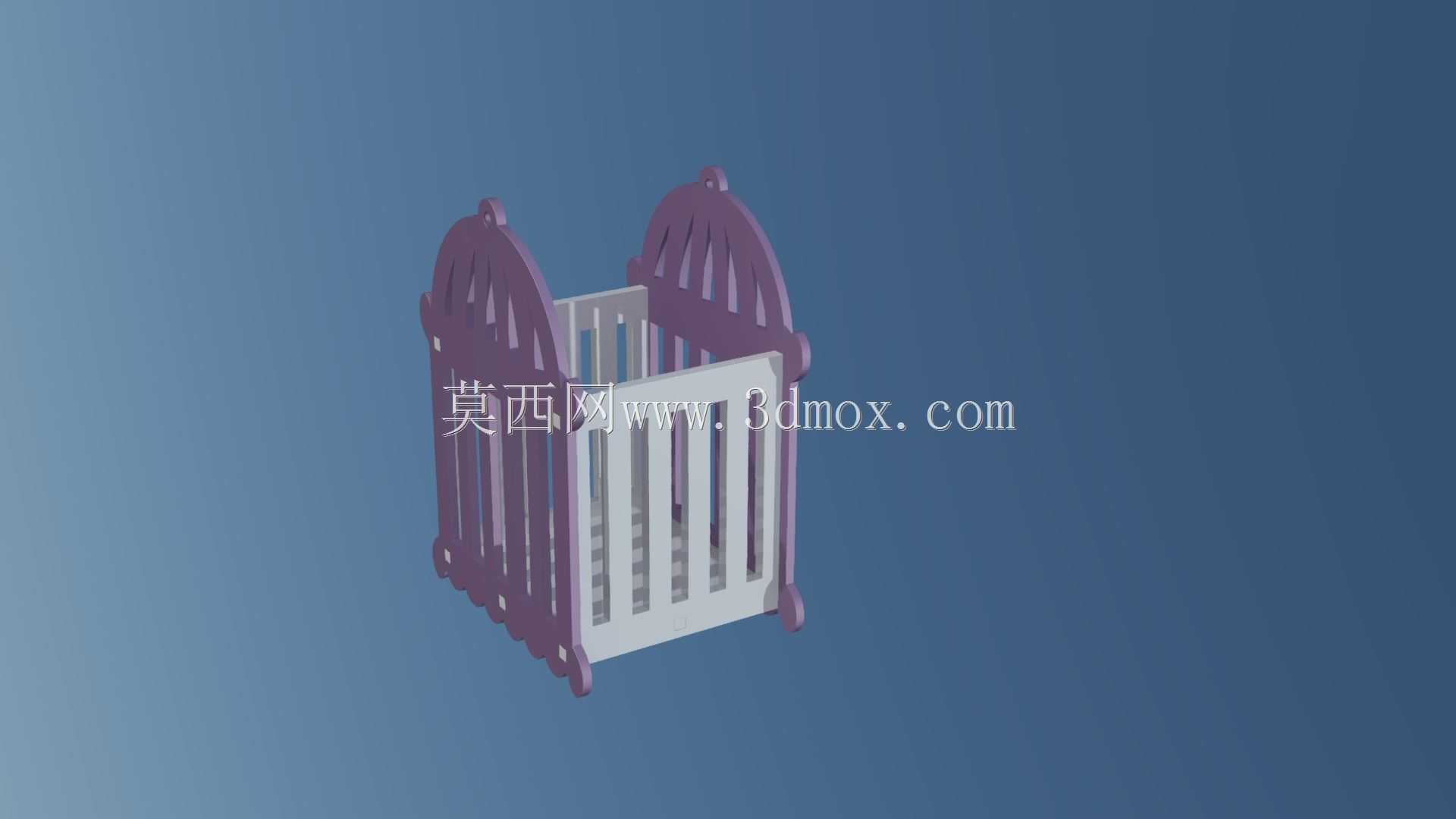

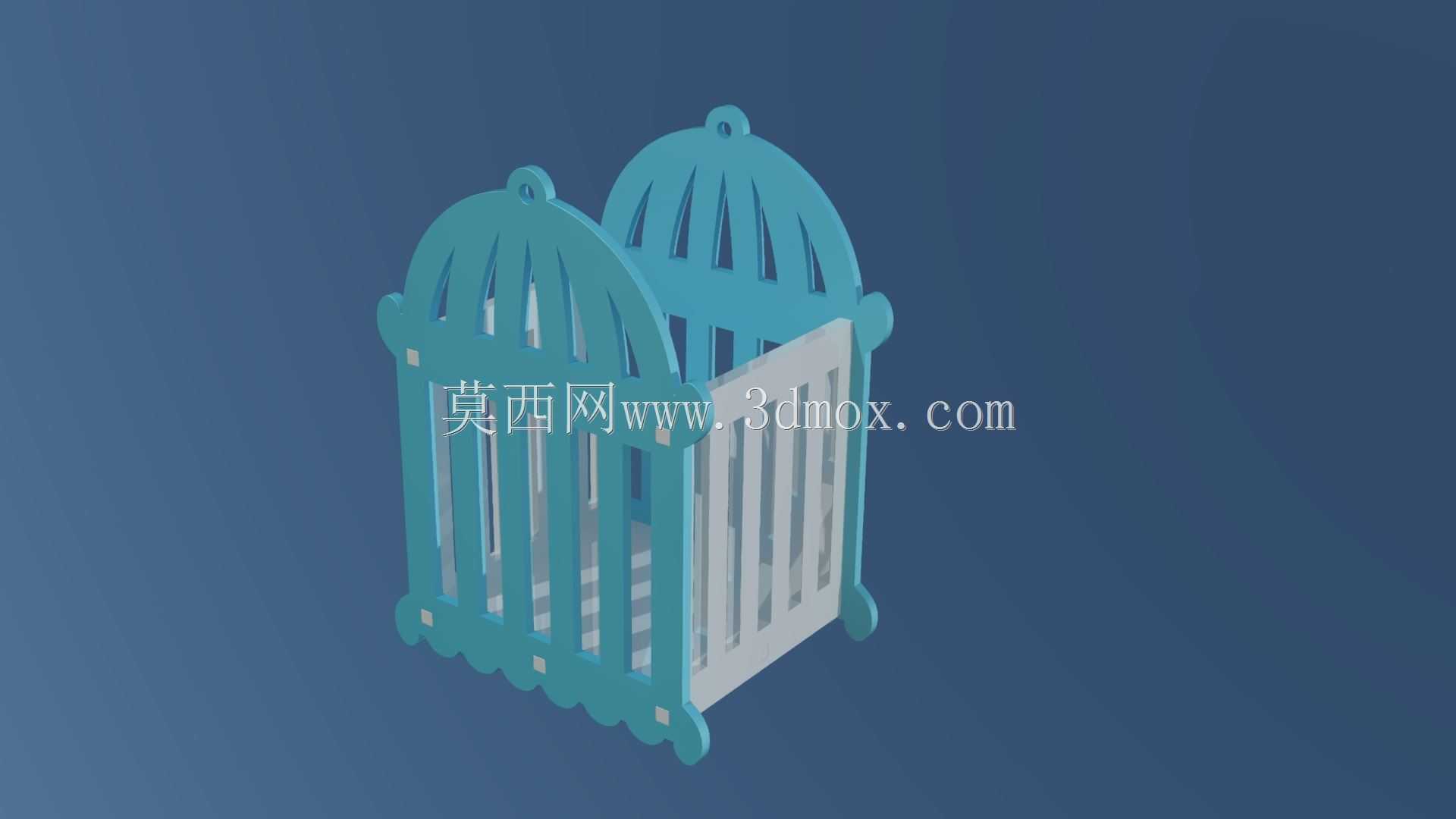

　　整体装配完成后的外形尺寸严格控制在长60mm、宽53.5mm、高93mm的边界内，这个尺寸是经过多轮场景适配调整的：放在桌面作为工位摆件时不会遮挡显示器视线，挂在墙面装饰钉上时重量不到20g，不会对墙面造成额外负载，放在车载中控位置作为香薰笼时，也不会因为尺寸过大遮挡驾驶视线。笼条的宽度统一设置为2.5mm，相邻笼条的间隙为4mm，这个参数既保证了打印时的结构强度，不会因为笼条过细出现打印翘边、断裂的问题，也能保证内部放置的物品有足够的可视空间，不会因为笼条过密遮挡展示效果。

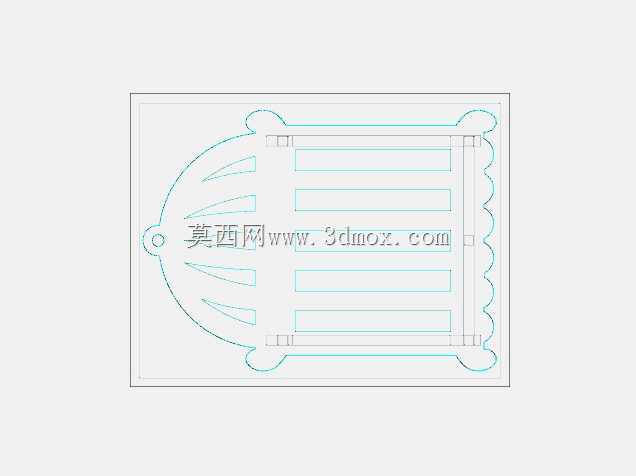

　　设计过程中特意规避了传统3D打印模型常见的悬空结构问题，所有零件的打印摆放方向都经过预调整，弧形笼顶的栅格方向顺着打印层厚方向排布，不需要添加支撑结构就能直接打印，既节省了打印耗材，也避免了拆除支撑后留下的表面毛刺，减少后期处理的工作量。笼顶位置预留了直径2mm的悬挂孔，既可以穿入挂绳作为悬挂装饰，也可以穿入金属销钉作为提手使用，底部承托圈的边缘做了1mm的圆角处理，既避免了打印后锐边划手的问题，也提升了放置在平面上的贴合度，不会因为底部边缘不平整出现晃动。

　　从实际应用场景拓展来看，这个结构除了作为文创摆件使用，也可以作为小型传感器的防护外壳使用，4mm的笼条间隙不会遮挡温湿度、气体类传感器的检测通路，ABS或者PETG材质打印后的结构强度足够应对日常的磕碰，分体式的设计也方便后期更换内部的传感器模块，不需要整体拆卸破坏安装结构。针对不同的使用场景，还可以通过调整笼条的密度、整体缩放尺寸来适配不同的安装需求，比如作为微型绿植的种植笼时，可以将笼条间隙缩小到2mm，避免栽培基质漏出，作为LED小夜灯的灯罩时，可以将笼条宽度调整为1.5mm，提升光线的透出效果。

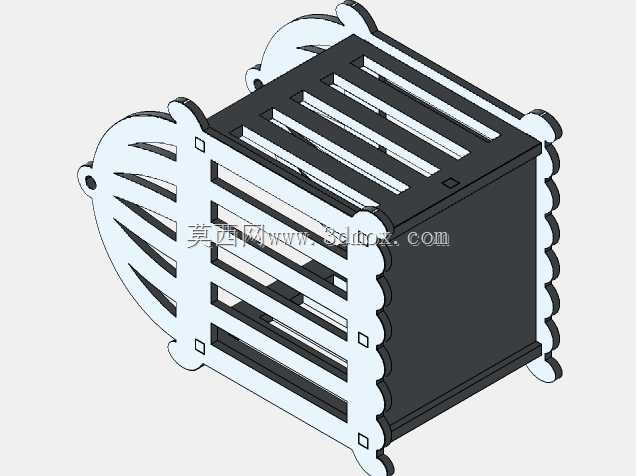

　　在装配结构的设计上，所有卡合位置都做了15度的导入斜角，组装时只需要将两个侧片对准底部承托圈的卡槽推入，再卡入前后两片平面围挡就能完成整体装配，不需要使用胶水或者螺丝固定，多次拆装也不会出现卡扣磨损松动的问题，适合作为3D打印体验课程的教学案例，学员可以在短时间内完成打印和组装，直观理解分体装配结构的设计逻辑和3D打印的公差配合要点。整个结构没有复杂的曲面特征，所有特征都是规则的拉伸、阵列生成，哪怕是刚接触三维建模的新手也能快速理解建模思路，根据自己的需求修改尺寸、调整笼条样式，快速衍生出不同风格的变体结构。
