反渗透系统配套卧式稳压储水压力罐

　　在民用净水、商用纯水制备的反渗透处理系统里，这类卧式扁圆形压力罐是核心的稳压储水部件，日常安装在净水设备柜体内部或者设备旁侧的预留空间，承担着储存净化后纯水、平衡系统管路压力、减少高压泵频繁启停的作用。不同于立式长筒结构的压力罐体，这款扁圆造型的结构设计，核心是适配台下式净水设备的低矮安装空间，很多家用厨下安装场景的垂直预留高度不足400毫米，常规立式罐体无法顺利放入，这种上下两瓣冲压成型的矮胖结构，能在有限的垂直空间里最大化储水容积，同时保证罐体承压能力符合净水系统的工作压力要求。

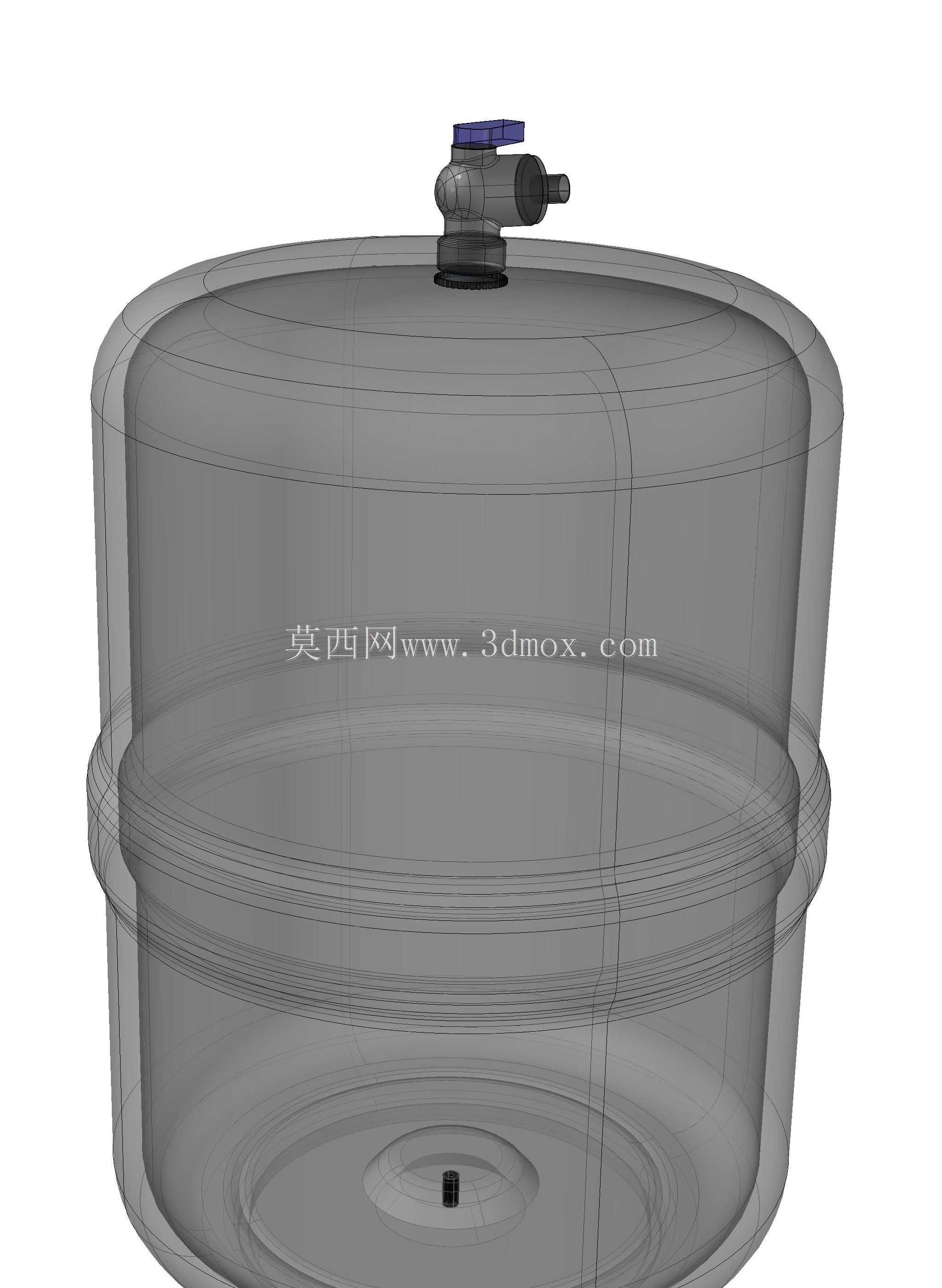

　　从结构设计逻辑来看，罐体采用上下两个冲压拉伸的金属壳体卷边咬合密封，内部设置橡胶隔水隔膜，将罐体内腔分为气室和水室两个独立部分，气室预充设定压力的惰性气体，当反渗透膜产出的纯水进入水室时，隔膜受压挤压气室气体，罐体内部压力逐步升高，当压力达到系统高压开关的设定阈值时，高压泵停止工作，此时打开出水龙头，气室的气体压力推动隔膜将储水腔的纯水压出管路，无需额外动力即可实现稳定出水，直到罐内压力降到低压开关阈值，高压泵才会重新启动制水，这种结构能大幅降低高压泵的启停频次，延长净水系统核心部件的使用寿命。

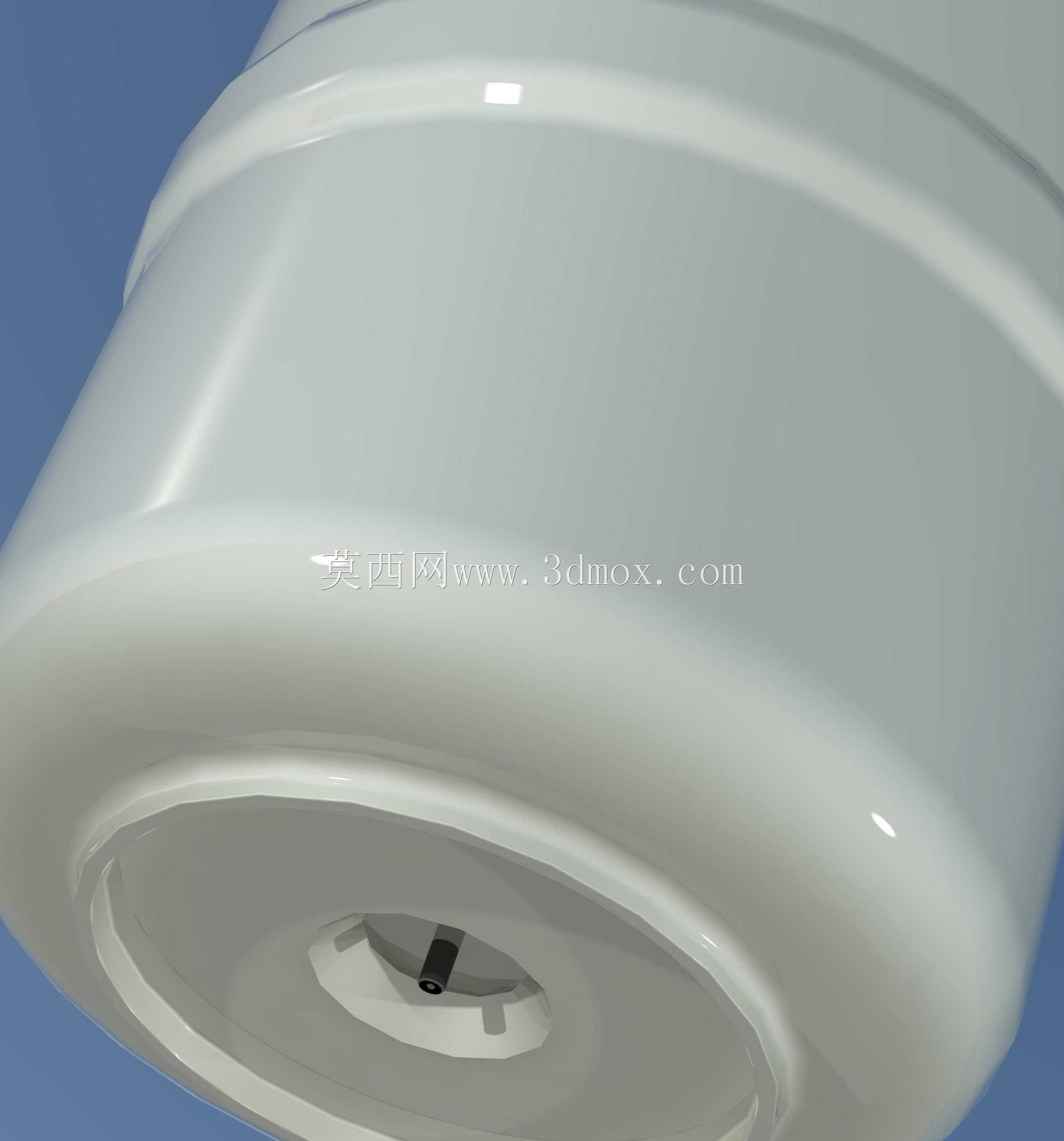

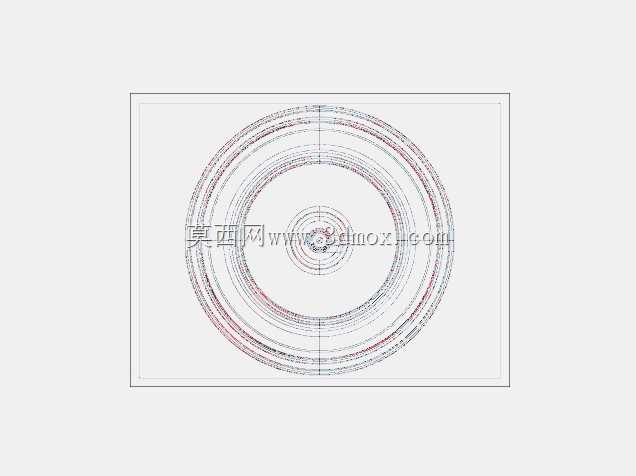

　　实际选型安装过程中，首先要核对罐体的安装边界尺寸，这款扁圆罐体的最大外径控制在300毫米左右，整体高度不超过200毫米，顶部的气嘴接口突出罐体表面高度不超过30毫米，安装时需要在罐体上方预留至少50毫米的操作空间，方便后期使用胎压表检测预充压力、补充气体。罐体的进出水接口设置在罐体底部中心位置，采用标准4分螺纹接口，和净水系统的PE管快接接头适配，安装时不需要额外做变径处理，接口处的密封采用食品级橡胶垫片，避免长期使用出现渗漏问题。

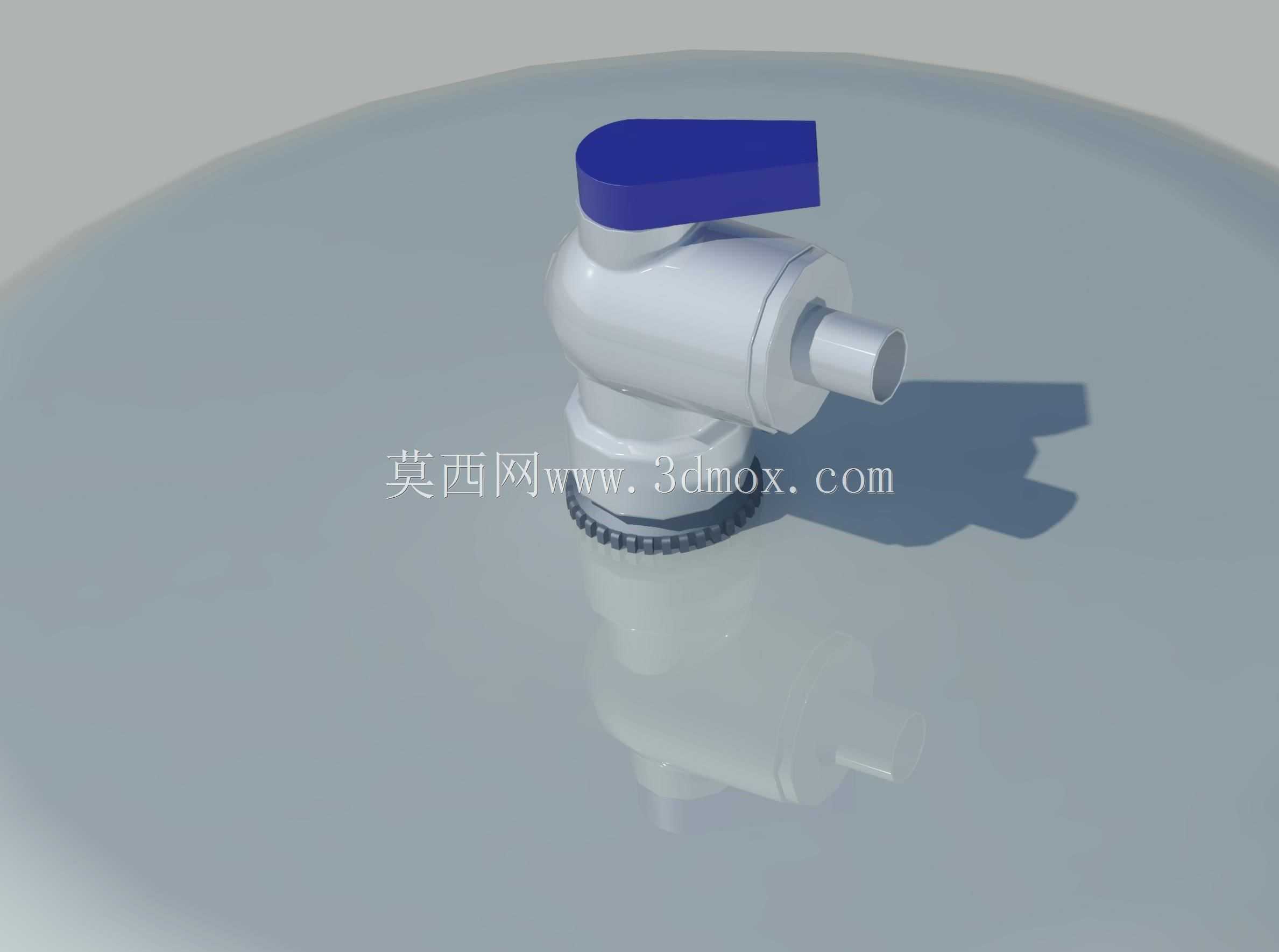

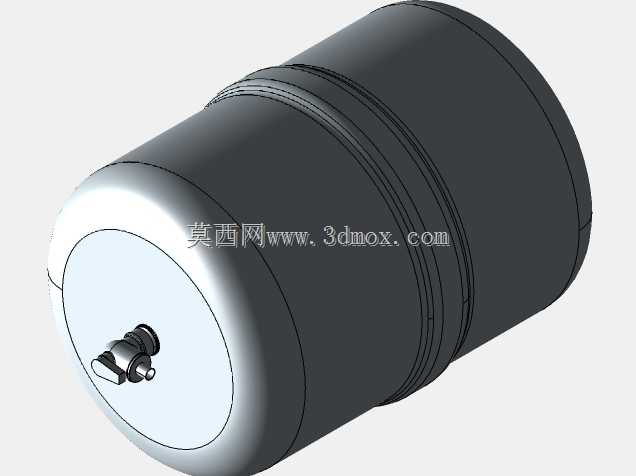

　　建模过程中需要重点关注几个结构细节：一是上下壳体的卷边咬合位置，要做圆弧过渡处理，不能出现尖锐棱角，避免冲压加工时出现应力集中，导致罐体承压时出现开裂风险；二是顶部气嘴的安装位置，要做局部加厚的凸台结构，保证气嘴和罐体连接的密封性，同时要预留气门帽的安装空间，避免日常使用过程中灰尘进入气嘴造成漏气；三是罐体底部的安装支脚，要做平缓的弧度过渡，和罐体主体焊接或者咬合连接时，要保证支脚的平面度，放置在平面上时不能出现晃动，三个支脚的分布要均匀，保证罐体装满水后的稳定性，不会因为侧向外力出现倾倒。

　　从应用场景延伸来看，这类压力罐除了配套反渗透净水设备使用，还可以用在小型恒压供水系统、小型气动系统的稳压回路中，只要系统工作压力在罐体的额定承压范围内，都可以通过调整预充压力来适配不同的使用需求。建模时要注意罐体壁厚的均匀性，冲压成型的壳体壁厚在圆弧位置会有轻微的减薄，建模时要还原这个工艺特性，不能把整个壳体做成等壁厚结构，否则后续做有限元承压分析时，得出的应力数据会和实际产品存在偏差，影响结构验证的准确性。另外罐体表面的喷涂处理，要做均匀的厚度设置，表面不能有明显的凸起或者凹陷，还原实际产品的光滑外观特征，顶部的气嘴组件要包含气门芯、密封垫、防护帽几个独立零件，装配关系要和实际产品一致，方便后续做装配干涉检查、爆炸视图制作。

　　在设备集成设计时，还要考虑压力罐和周边管路、其他滤芯部件的安全距离，罐体工作时会因为内部压力变化出现轻微的体积形变，所以周边要预留至少10毫米的间隙，避免和其他部件产生摩擦，长期摩擦会破坏罐体表面的喷涂层，导致罐体生锈腐蚀，缩短使用寿命。同时安装位置要避开热源，不能靠近热水管路或者加热部件，环境温度过高会导致罐内预充气体压力异常升高，超出罐体承压上限时会带来安全隐患。
