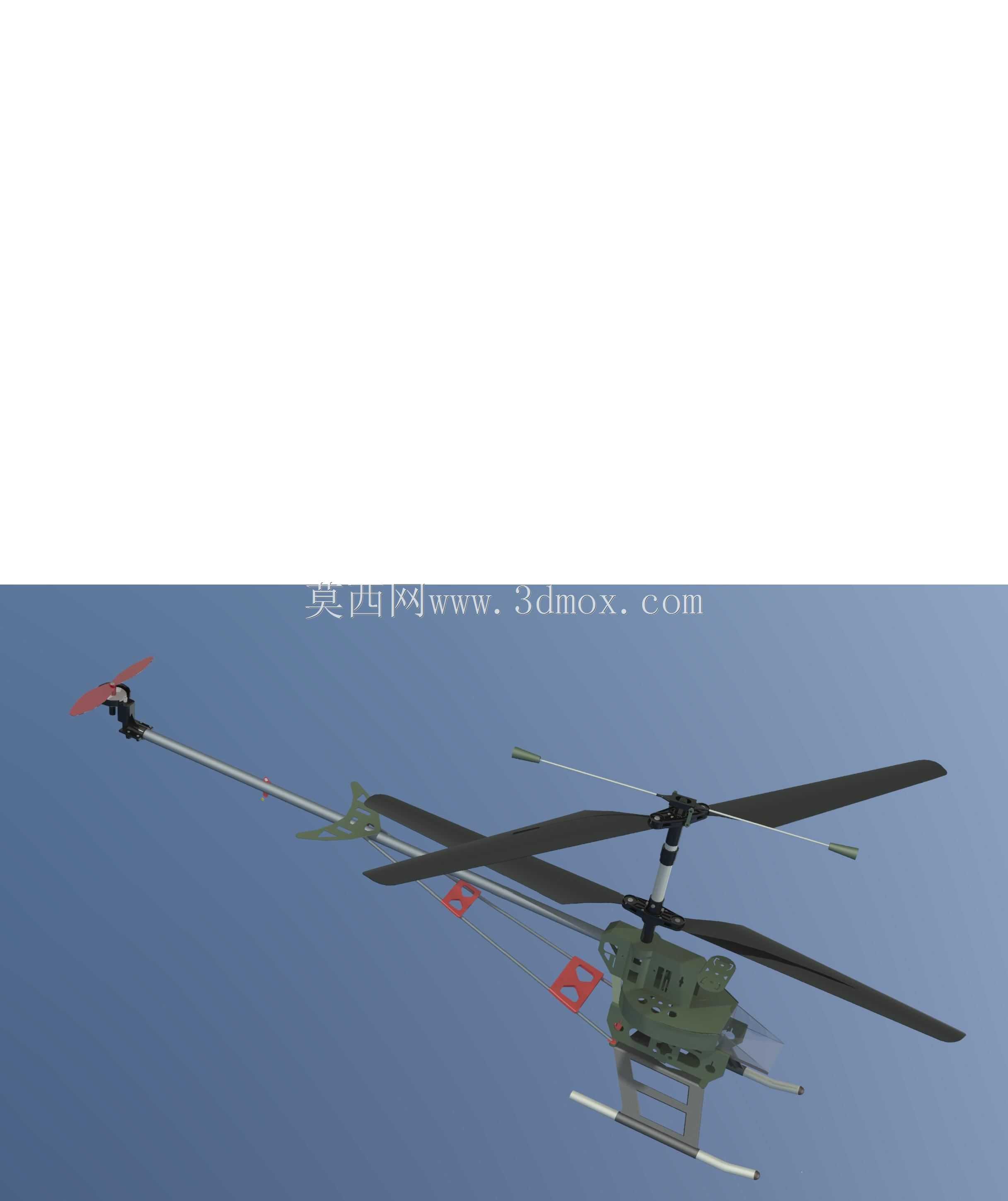

遥控直升机滑橇式着陆支撑结构

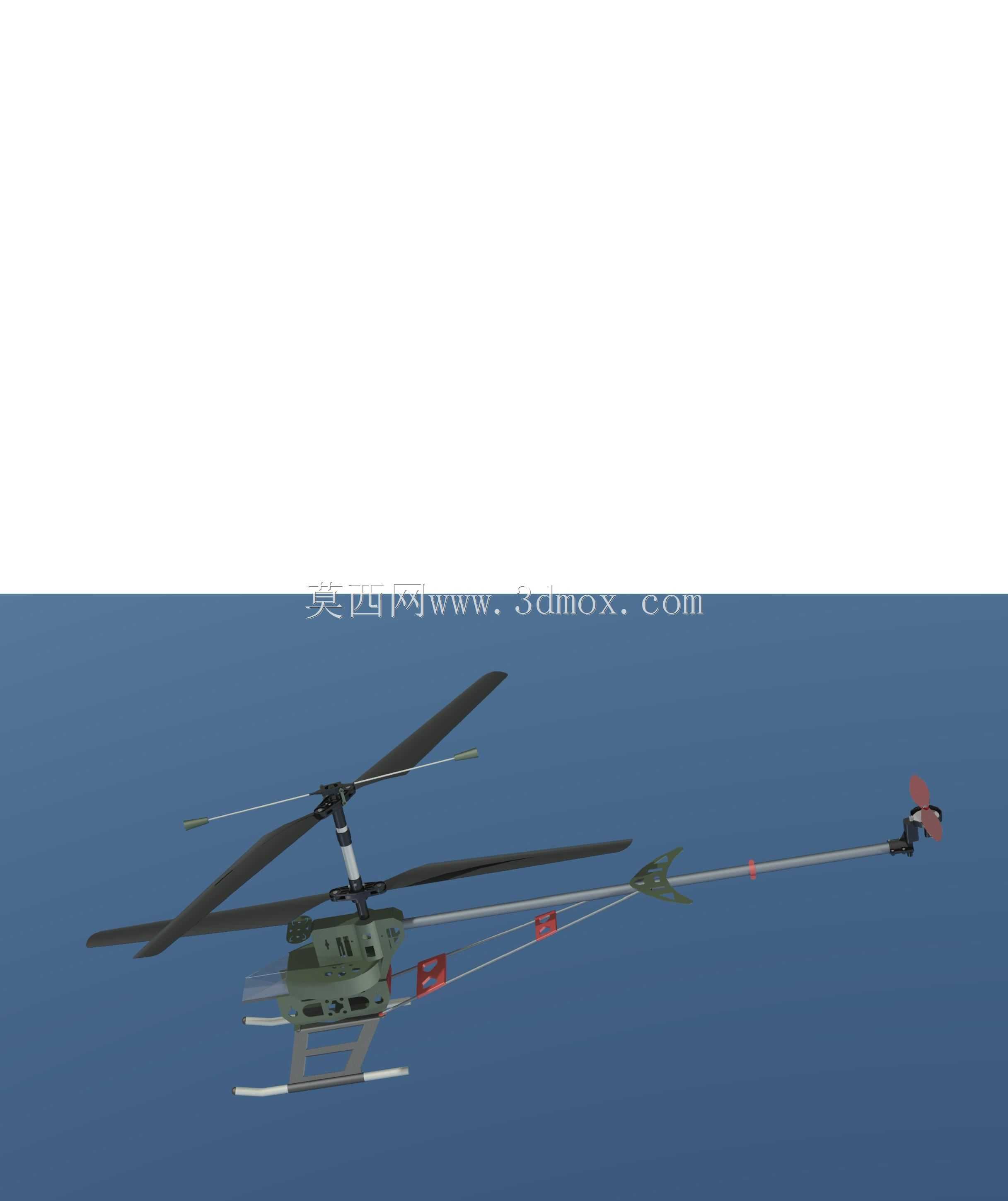

　　这套滑橇式着陆支撑结构，主要面向小型遥控类旋翼飞行器设计，是替代轮式起落架的典型构型，在消费级航模、小型工业巡检无人机的起降场景中应用十分广泛。不同于轮式起落架需要配套缓冲阻尼结构，滑橇构型依靠自身结构形变吸收着陆冲击，零件数量少、维护成本低，在非铺装野外起降场景下的通过性表现更优，不会出现小轮卡入碎石缝隙、草茎缠绕轮轴的问题。

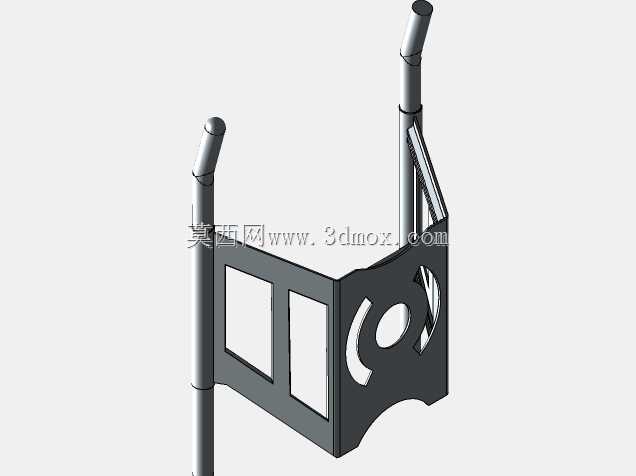

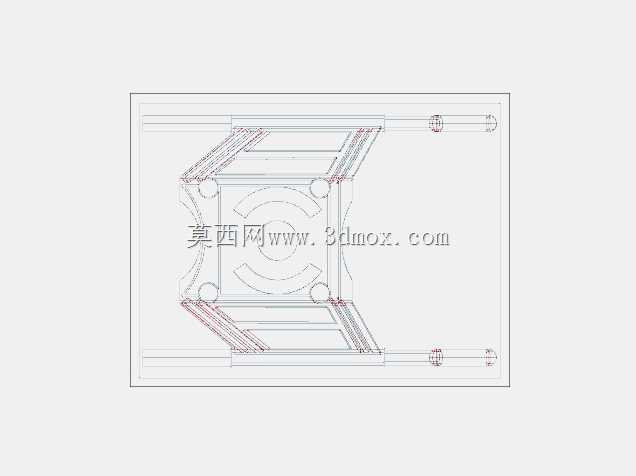

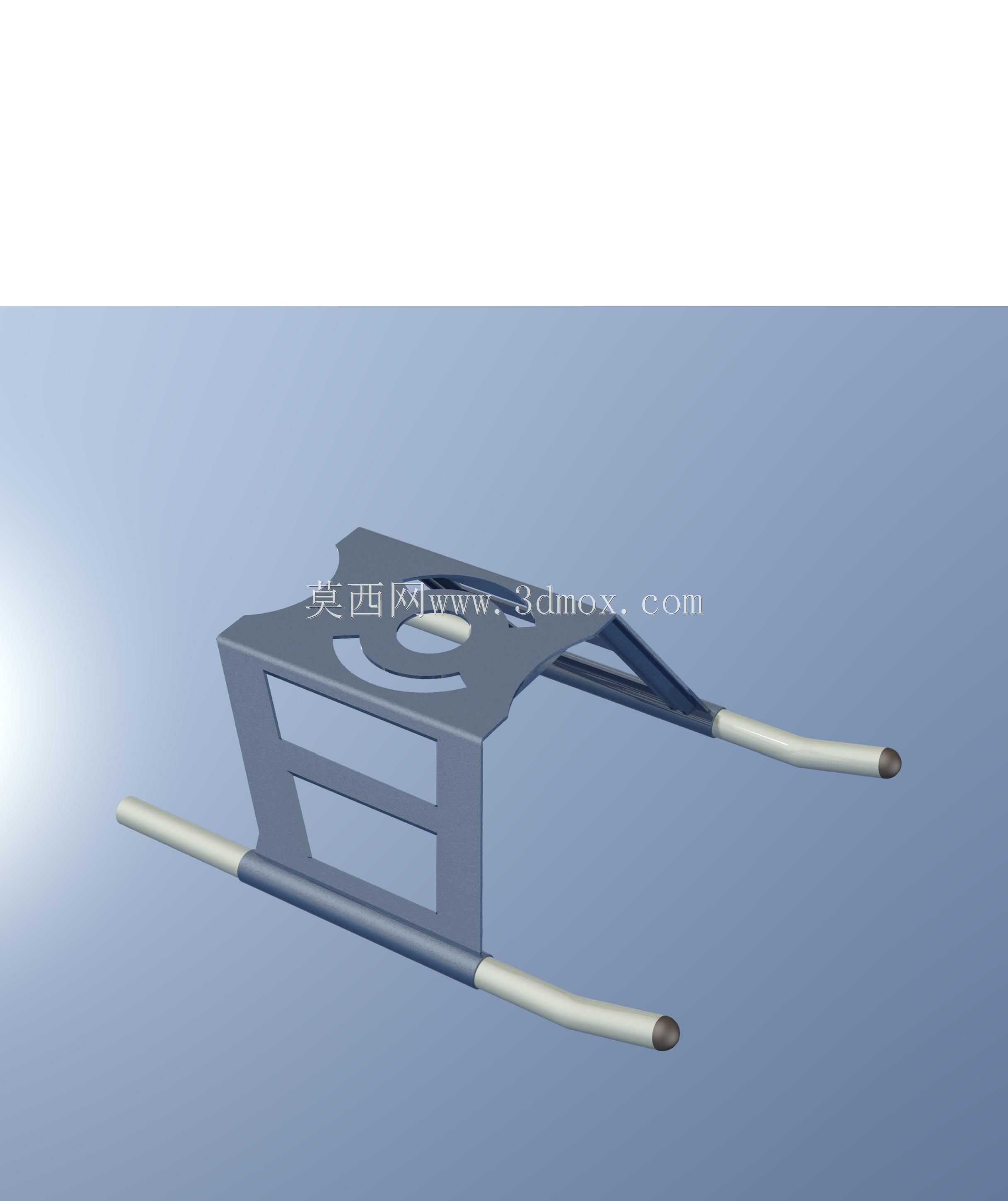

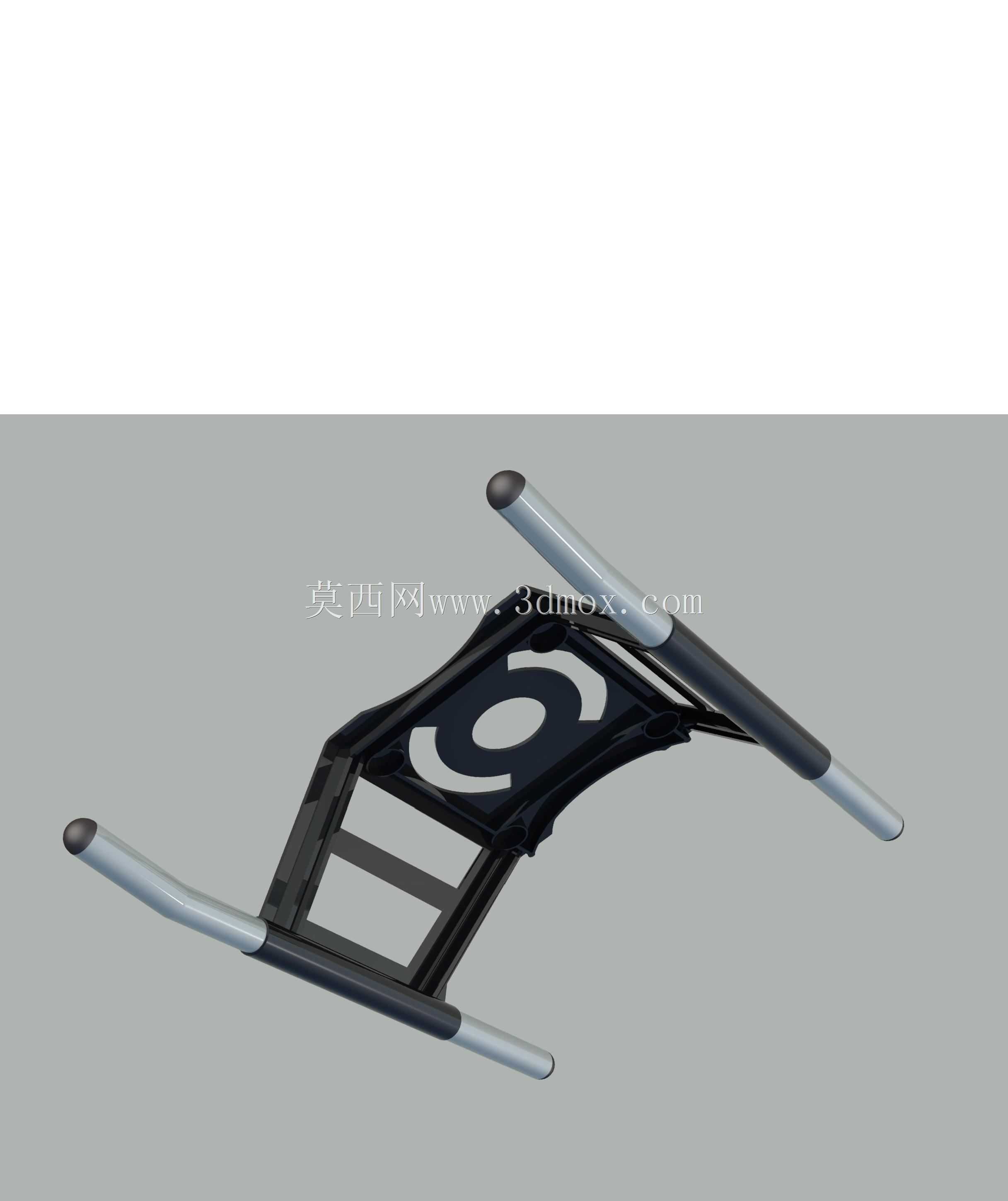

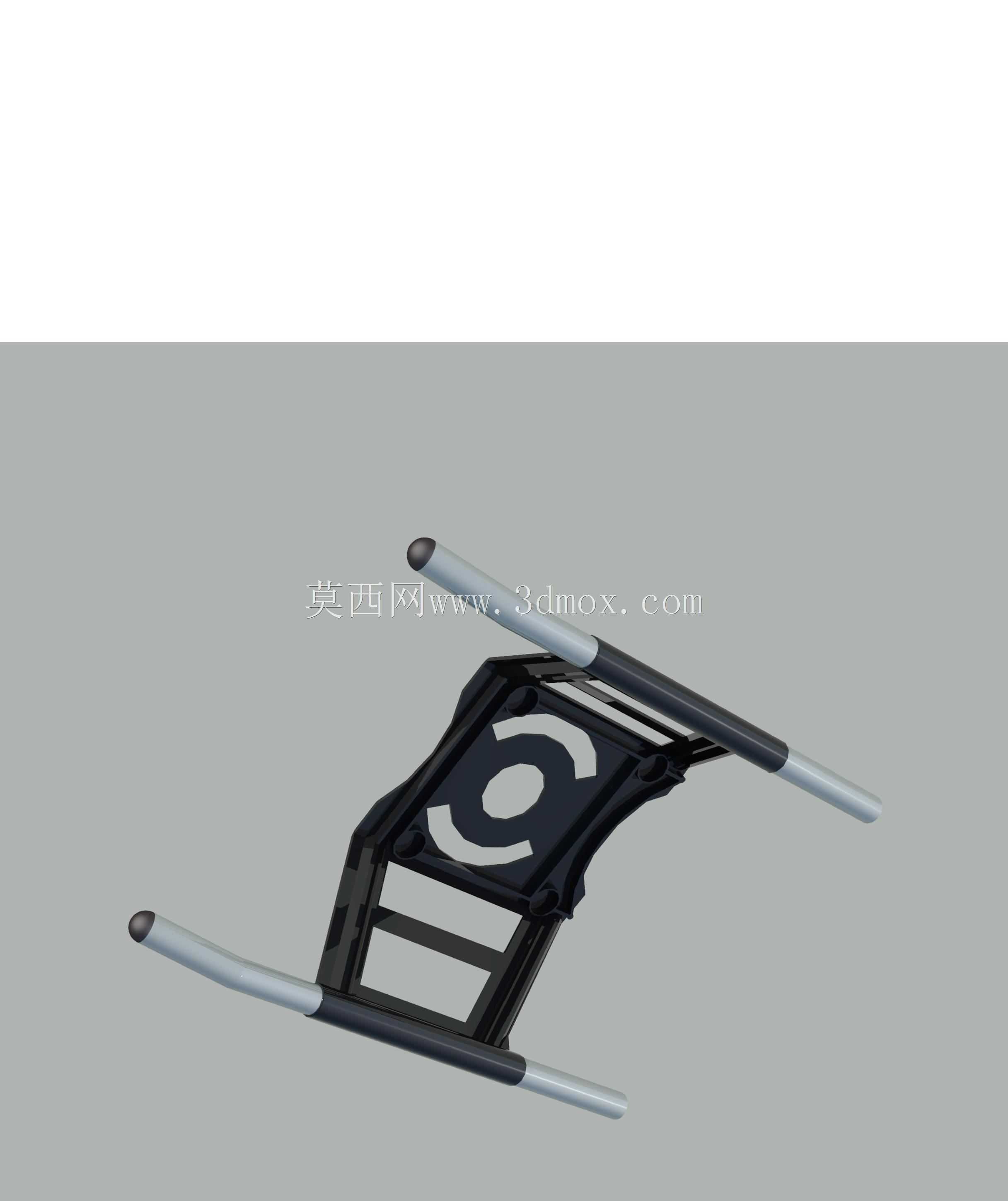

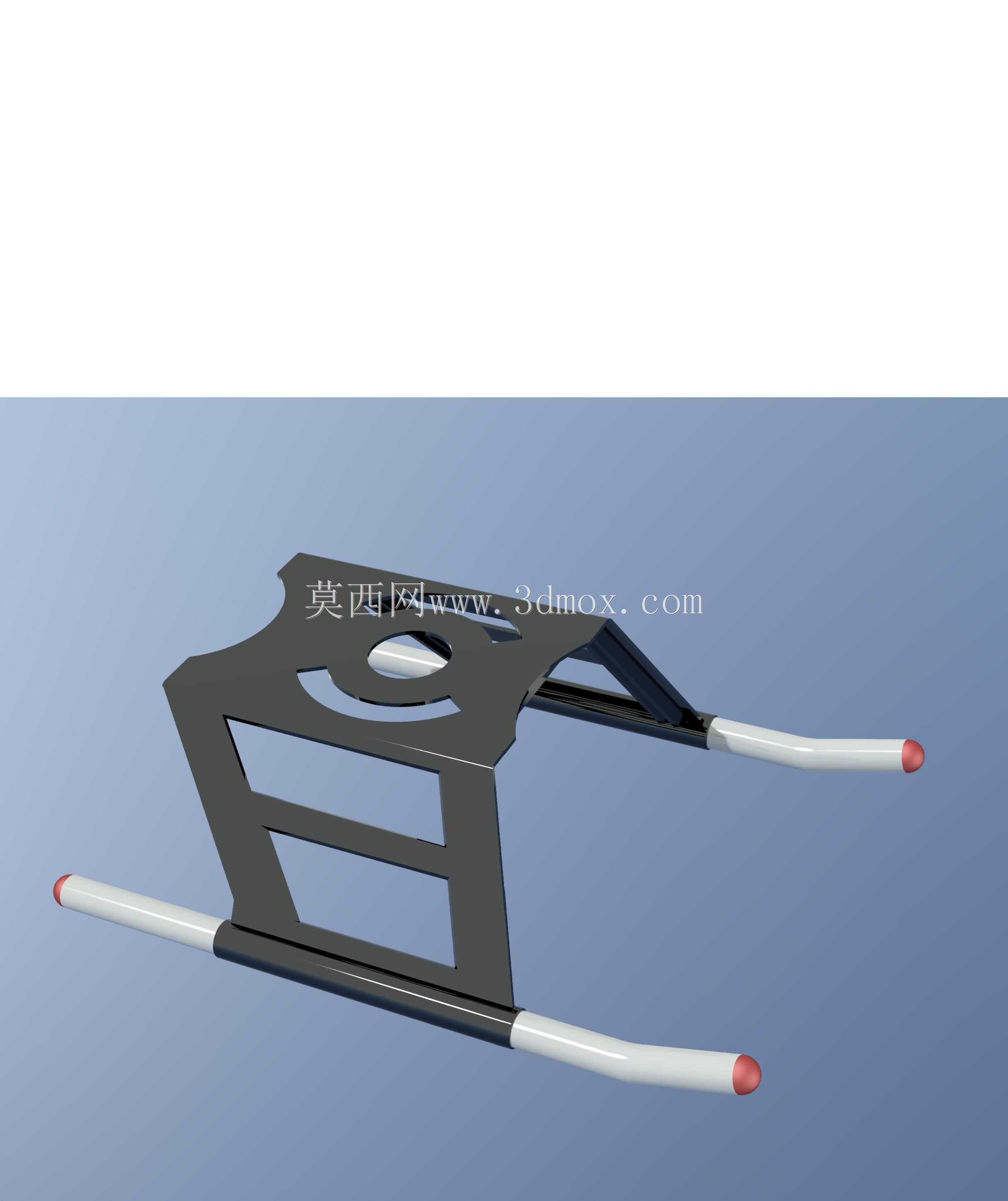

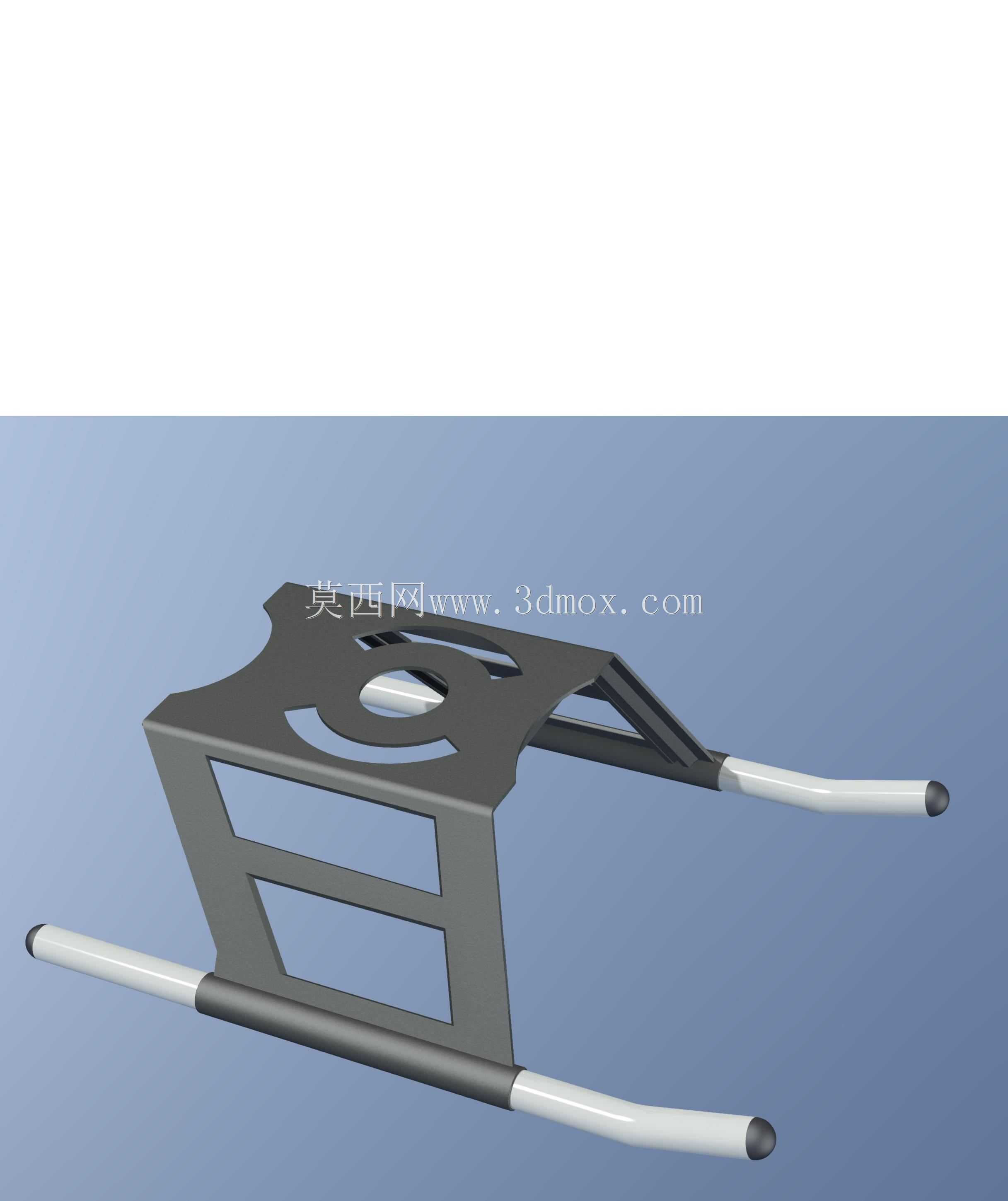

　　从功能特性来看，该结构分为主体承力支架与两侧滑橇杆两个核心部分。主体承力支架采用镂空式钣金构型，中部预留的圆形安装位直接匹配直升机机身底部的主承力框，安装孔位的同轴度公差控制在0.1mm以内，保证与机身连接时不会出现偏载，避免飞行过程中支撑结构产生附加振动影响飞控传感器精度。支架上的两处方形镂空并非单纯为了减重，其位置刚好对应机身底部的电池舱、舵机走线槽，不会遮挡机载设备的拆装路径，日常维护时无需拆卸整个着陆结构即可完成电池更换、舵机连杆调整作业。两侧的滑橇杆采用分段式设计，与支架连接的根部为金属刚性段，保证着陆时的冲击力可以均匀传递到主体承力结构上，避免局部应力集中导致支架断裂；向外延伸的触地段为非金属耐磨材质，端部做了圆弧收头处理，既可以在硬着陆时通过微形变吸收冲击能量，也能在粗糙地面滑跑起降时降低摩擦阻力，减少起降过程中的弹跳幅度。

　　设计过程中首先要明确安装边界约束，主体支架的顶部安装面与直升机主旋翼轴的垂直度偏差不能超过0.2°，否则会导致整机重心偏移，在悬停状态下产生持续的配平修正消耗。两侧滑橇杆的横向跨度需要匹配整机重心高度，跨度设置为机身宽度的1.6倍，保证在15°侧倾着陆时不会出现侧翻，同时跨度不会过大导致飞行过程中产生额外的气动阻力。滑橇杆的下表面与机身底部的最小间隙控制在25mm，既可以避免在草地起降时草叶打到机身底部的电子设备，也不会因为离地间隙过高抬高整机重心，影响飞行稳定性。结构的重量分配也经过反复校核，整个着陆结构的重量占整机起飞重量的4%以内，不会给动力系统带来额外负载，两侧滑橇杆的重量差控制在0.5g以内，避免产生不平衡的转动惯量影响航向稳定性。

　　在实际使用场景中，这类滑橇结构还可以拓展搭载其他作业配件，比如在支架的镂空位置预留安装点位，可以固定航拍相机的减震座、植保作业的药箱支架、巡检用的探照灯底座，不需要额外在机身蒙皮上打孔，降低对机身结构强度的破坏。着陆时的冲击载荷传递路径经过专门优化，触地瞬间的冲击力先通过滑橇杆的触地段传导到刚性连接段，再分散到主体支架的四个安装角上，最终均匀传递到机身主承力框，不会出现单点受力过大导致的机身结构损坏。针对硬着陆工况，支架与滑橇杆的连接位置做了局部加厚处理，厚度比支架主体板材厚1.2mm，能够承受最大3倍整机重量的瞬时冲击，不会出现连接位断裂的问题。滑橇杆的触地表面做了哑光耐磨处理，既可以减少阳光反射对机载视觉传感器的干扰，也能在反复起降摩擦后不会出现表层脱落，长期使用后依然能保持稳定的摩擦系数，在光滑水泥地面、瓷砖地面起降时不会出现侧滑。
