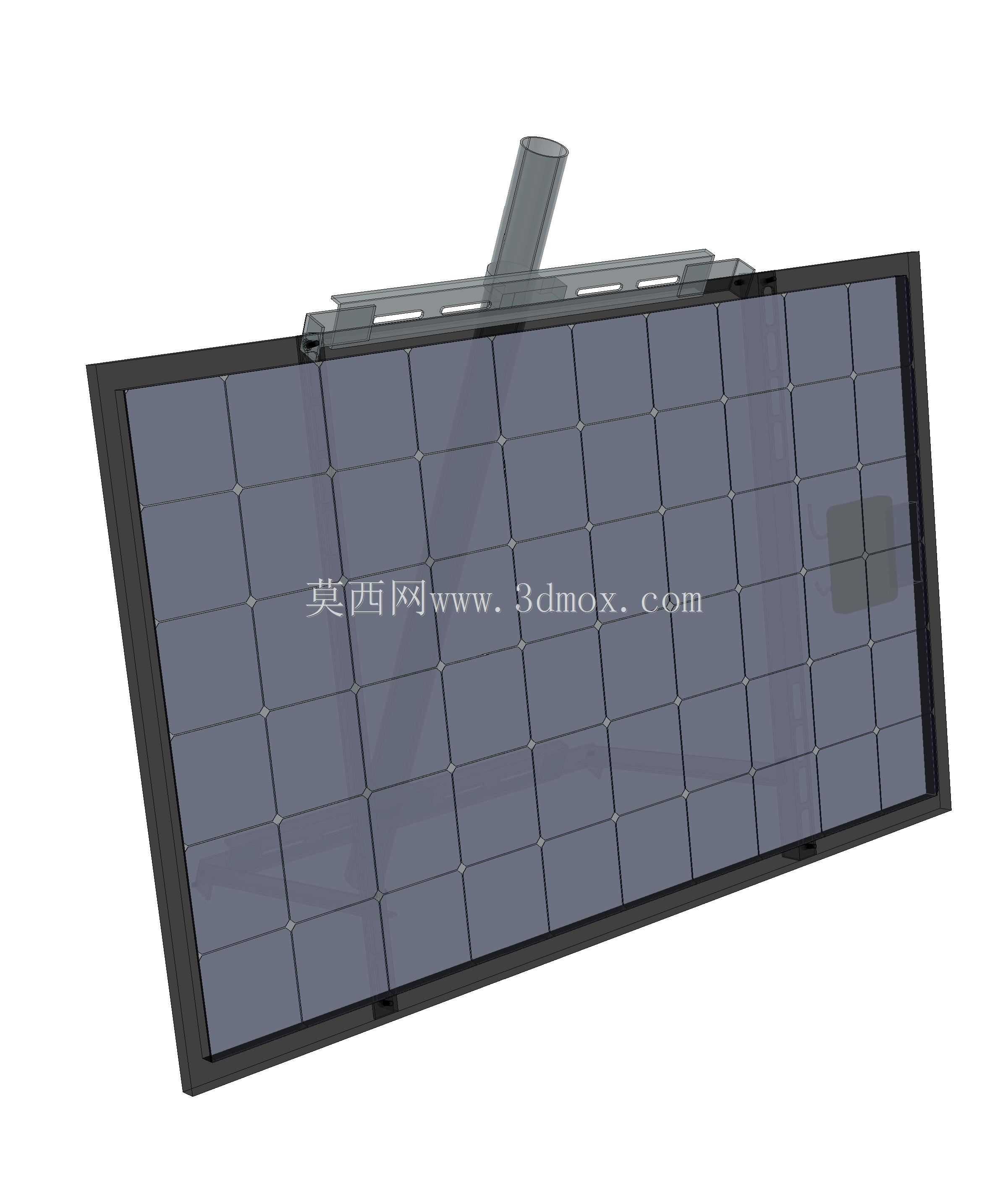

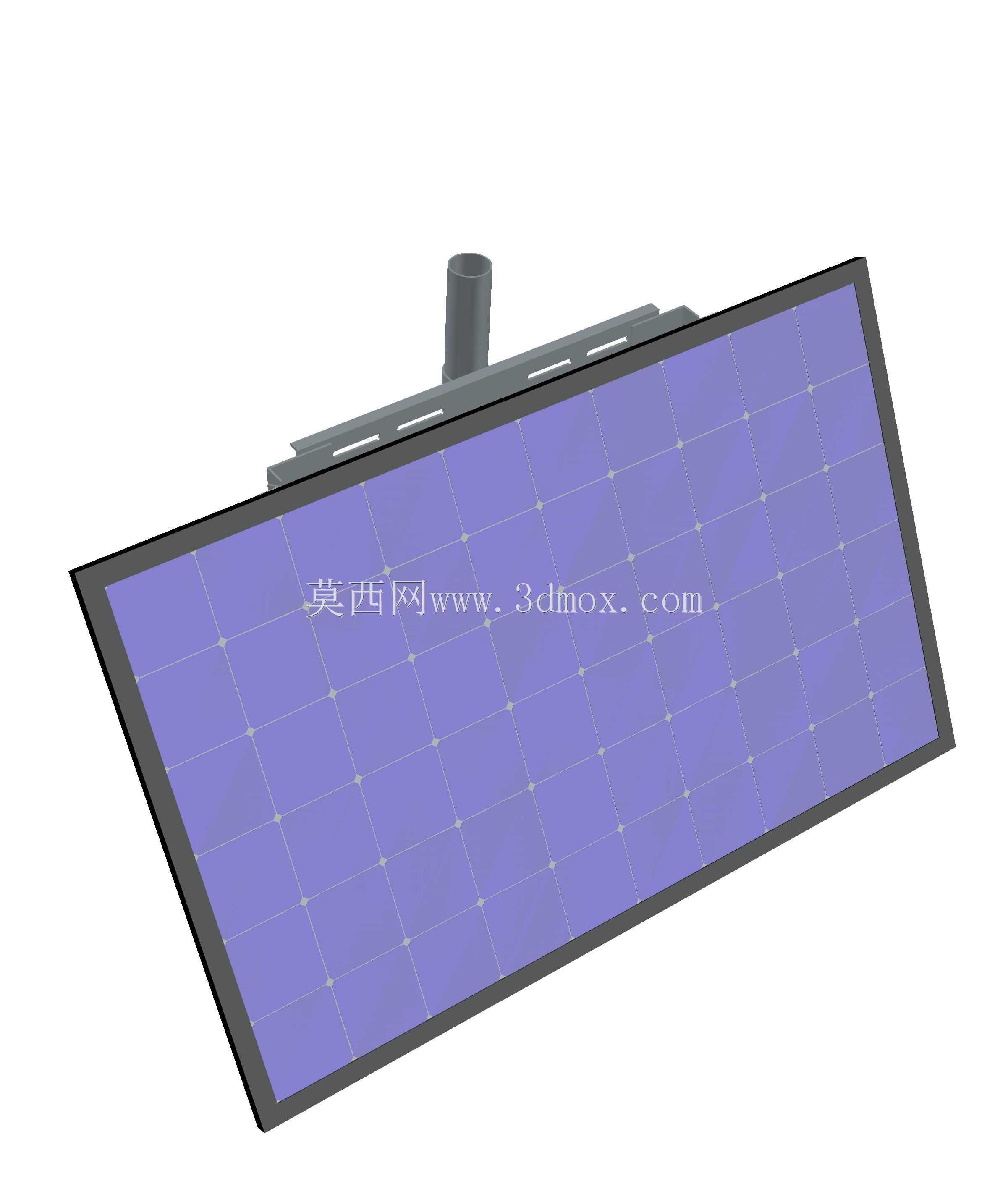

户外立柱式太阳能板安装固定支撑结构

　　在分布式光伏落地安装场景中，尤其是庭院灯杆、监控杆、户外小型离网发电系统的配套安装环节，这类立柱抱装式太阳能板支撑结构是应用频次极高的配套构件，区别于屋面平铺、地面桩基式的大型光伏支架，该结构专门适配单根圆形立柱的安装场景，无需额外浇筑混凝土基础，可直接依托现有杆体完成太阳能板的固定，大幅降低小型光伏系统的现场施工成本与安装周期。

　　从实际使用功能来看，该支撑结构需要同时承担两部分核心作用：一是为太阳能电池板提供稳定的刚性支撑，抵御户外户外大风、积雪、积灰带来的额外载荷，避免板体出现晃动、位移甚至脱落；二是通过结构自身的角度预留，让太阳能板保持合适的受光倾角，最大化提升光伏组件的发电效率，同时兼顾安装后的检修便利性，无需拆解整体结构即可完成板体的清洁与线路检修。

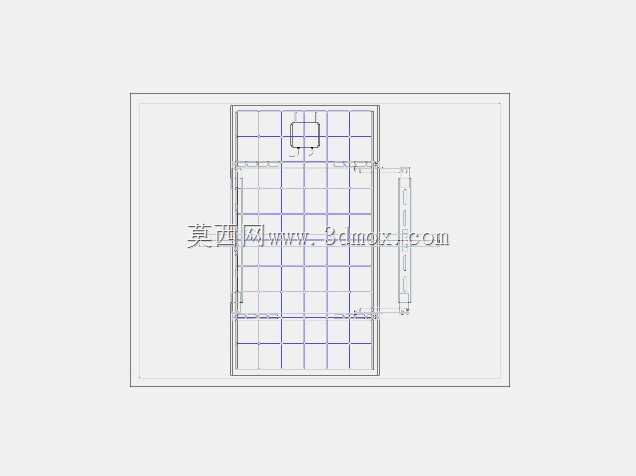

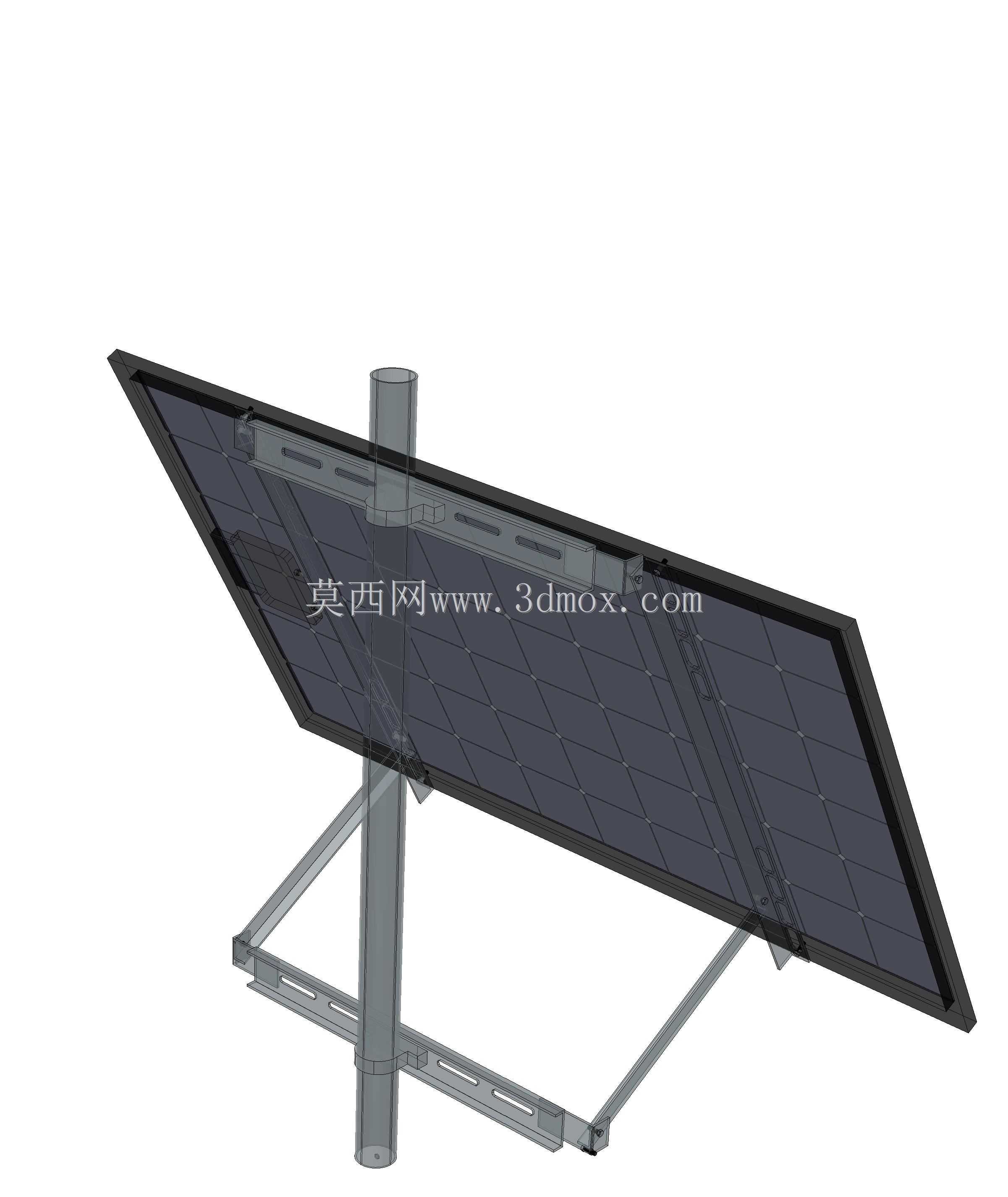

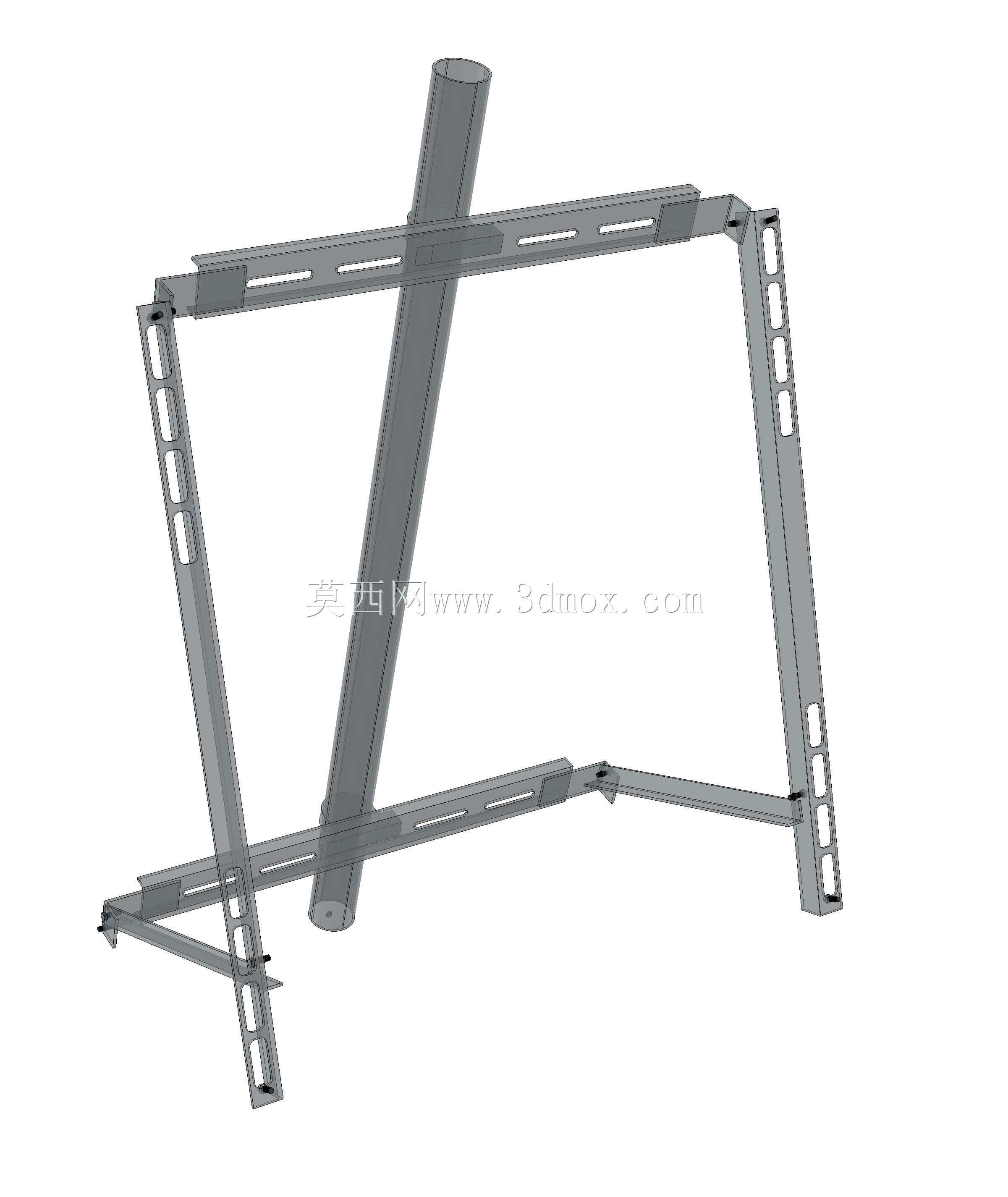

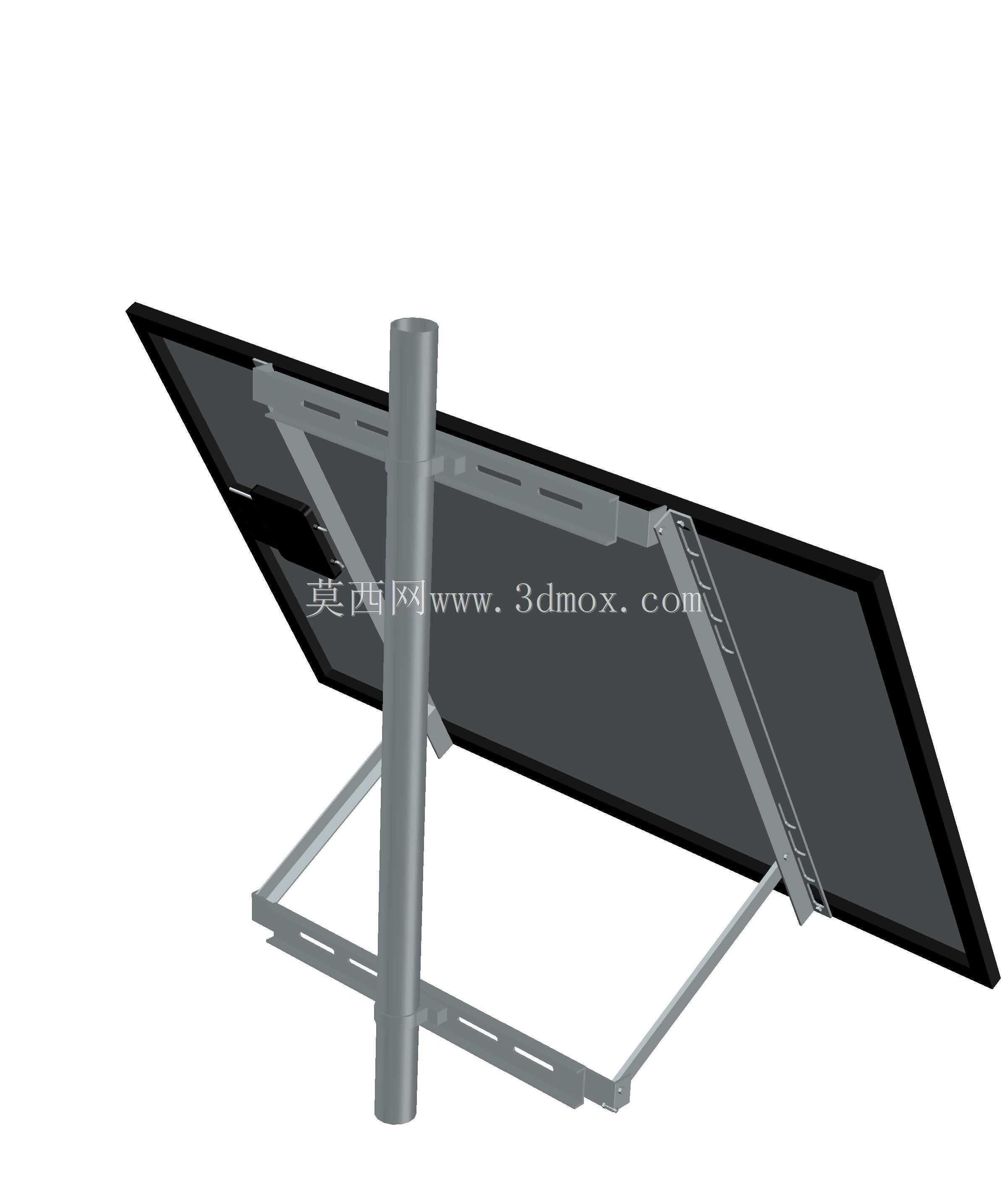

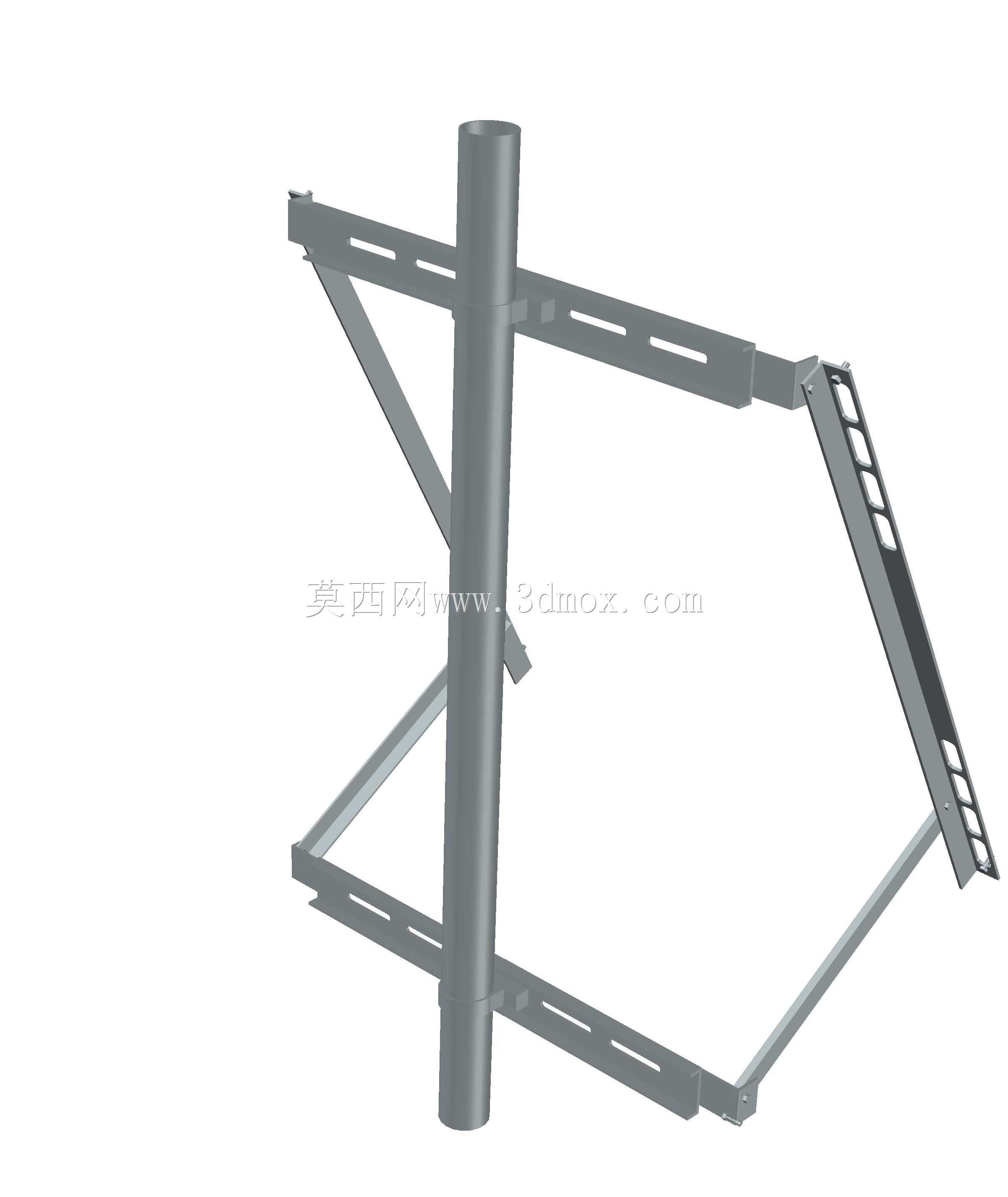

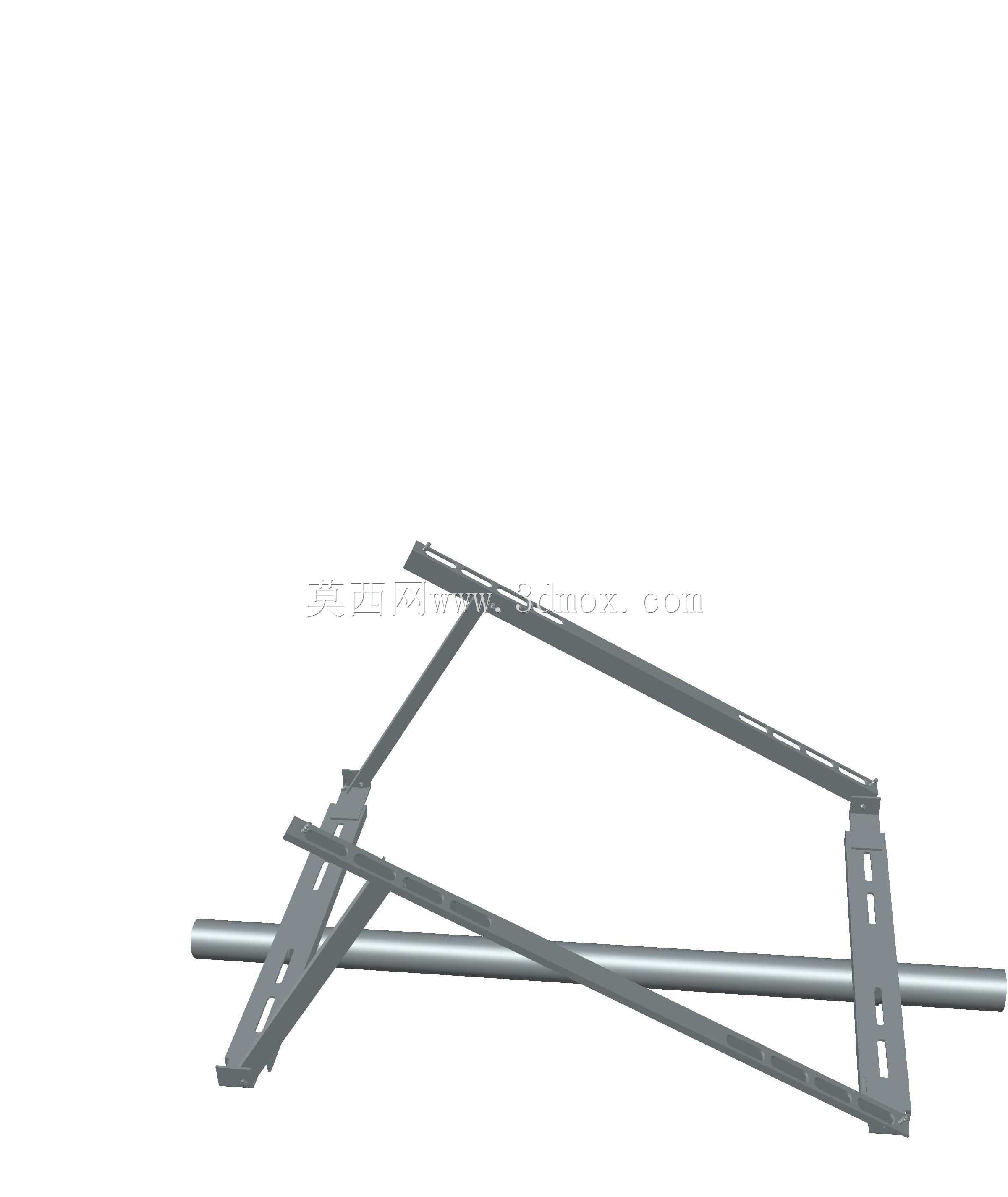

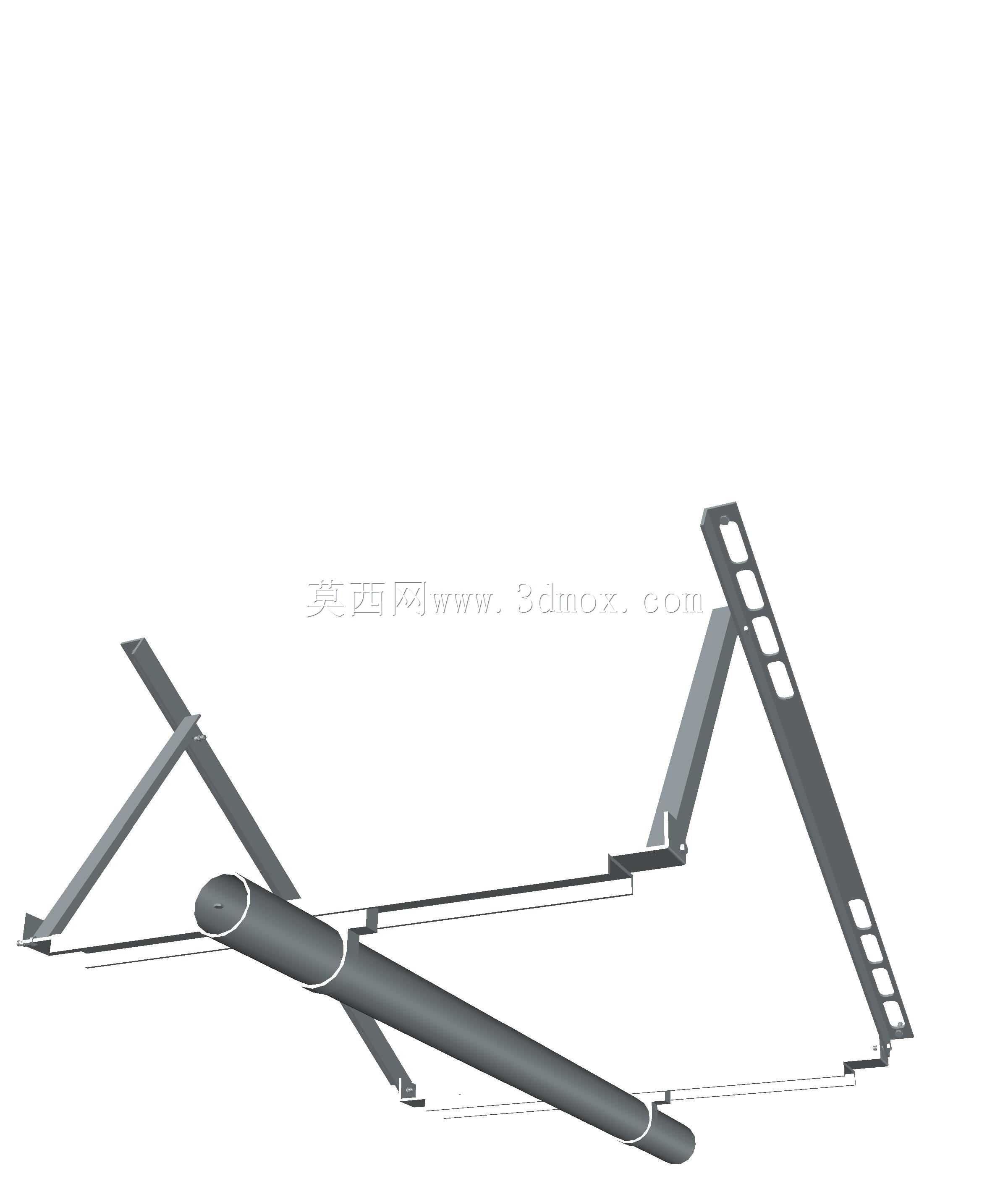

　　设计层面，该结构采用分体式框架搭配斜向支撑的受力逻辑，两侧竖向边框开设多组等距长条调节孔，既可以适配不同尺寸规格的常规小型太阳能板，也能根据安装区域的纬度差异，微调板体的倾斜角度，匹配当地最佳受光角度。横向边框与竖向边框采用角部搭接的连接方式，连接位置预留标准紧固件安装位，现场组装时无需复杂焊接作业，仅用常规螺栓紧固即可完成框架拼装。斜向支撑构件一端连接框架中部，另一端通过抱箍结构与圆形立柱固定，形成稳定的三角受力体系，将光伏板承受的风载、自重载荷均匀传递到立柱上，避免局部应力集中导致的结构变形。

　　从安装边界与尺寸适配来看，该结构适配的立柱直径覆盖常规户外杆体的通用尺寸范围，抱箍位置可根据立柱实际外径做适配调整，无需针对不同杆体单独定制连接件。框架整体的外轮廓尺寸预留了常规50W-200W小型太阳能板的安装空间，边框上的长条孔位兼容光伏板背面的标准安装孔距，安装时可根据板体实际孔位灵活调整紧固件位置，无需额外打孔。结构整体采用金属型材弯折成型，型材截面经过受力校核，在满足强度要求的前提下尽可能控制自身重量，降低人工搬运与高空安装的作业难度，同时型材表面做防腐处理，可适应户外高温、高湿、盐雾等不同恶劣环境，长期使用不会出现锈蚀、强度衰减的问题。

　　在实际施工过程中，该结构的安装流程非常简便：首先将斜撑与主框架在地面完成预拼装，随后将抱箍件套在待安装的立柱上，调整到设计安装高度后初步紧固，再调整框架的倾斜角度到预设值，确认角度无误后将所有紧固件按照规定扭矩锁紧，最后将太阳能板固定到框架的安装孔位上，完成线路接驳即可投入使用。相较于传统的焊接式支架，该装配式结构所有构件均为标准化生产，现场无动火作业，安装效率提升60%以上，后期如果需要调整安装位置或者更换光伏板，仅需拆解紧固件即可完成拆装，构件可重复利用，不会产生材料浪费。

　　从受力角度分析，该结构的斜向支撑有效抵消了光伏板正面承受的风载荷，竖向边框承担板体的自重与垂直方向的积雪载荷，横向边框则起到拉结两侧竖向边框的作用，避免框架出现侧向变形，所有连接节点的受力路径清晰，无冗余构件，在保证结构整体刚度的同时，尽可能减少了材料的使用量，兼顾了经济性与可靠性。针对户外使用的特殊需求，结构所有的孔位均做了去毛刺处理，避免安装过程中划伤线缆或者作业人员，边角位置做圆弧过渡，减少风阻的同时也避免尖锐棱角带来的安全隐患。
