铰接式金属万向传动轴结构设计

　　在各类需要跨轴线传递扭矩的机械结构中，这类铰接式金属传动轴是解决非同轴传动、存在相对角位移工况的核心部件，常见于工业自动化设备的联动机构、小型输送线的动力传递单元、检测仪器的动作执行端连接，甚至部分特种作业装备的辅助传动链路里，区别于刚性直连轴的使用场景，它能在两轴存在一定偏角、安装位存在累计公差的前提下稳定传递回转动力，避免硬连接带来的轴系憋劲、轴承过载断裂问题。

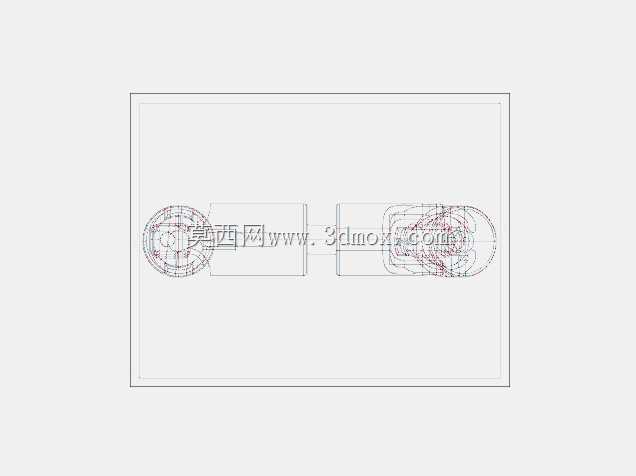

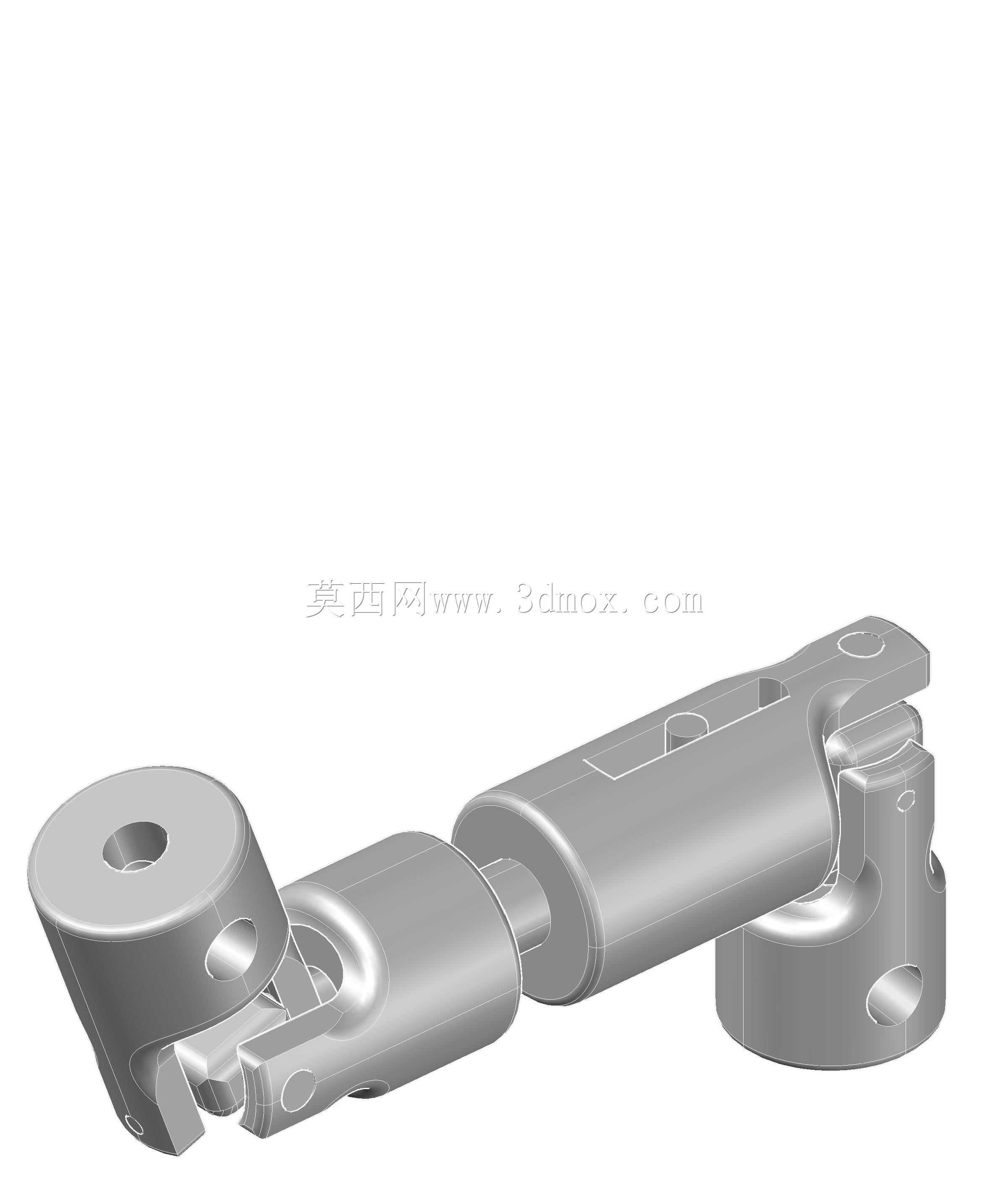

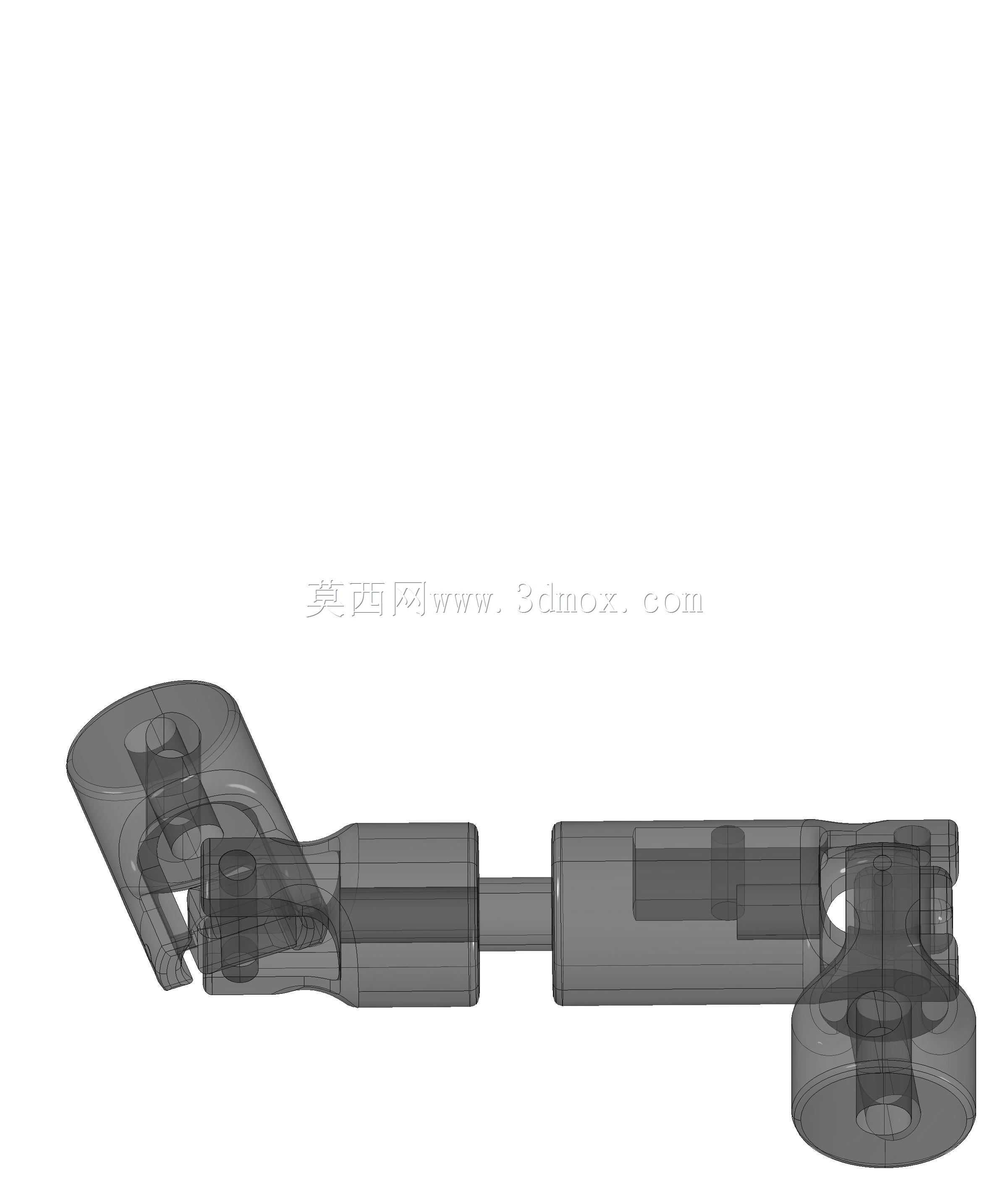

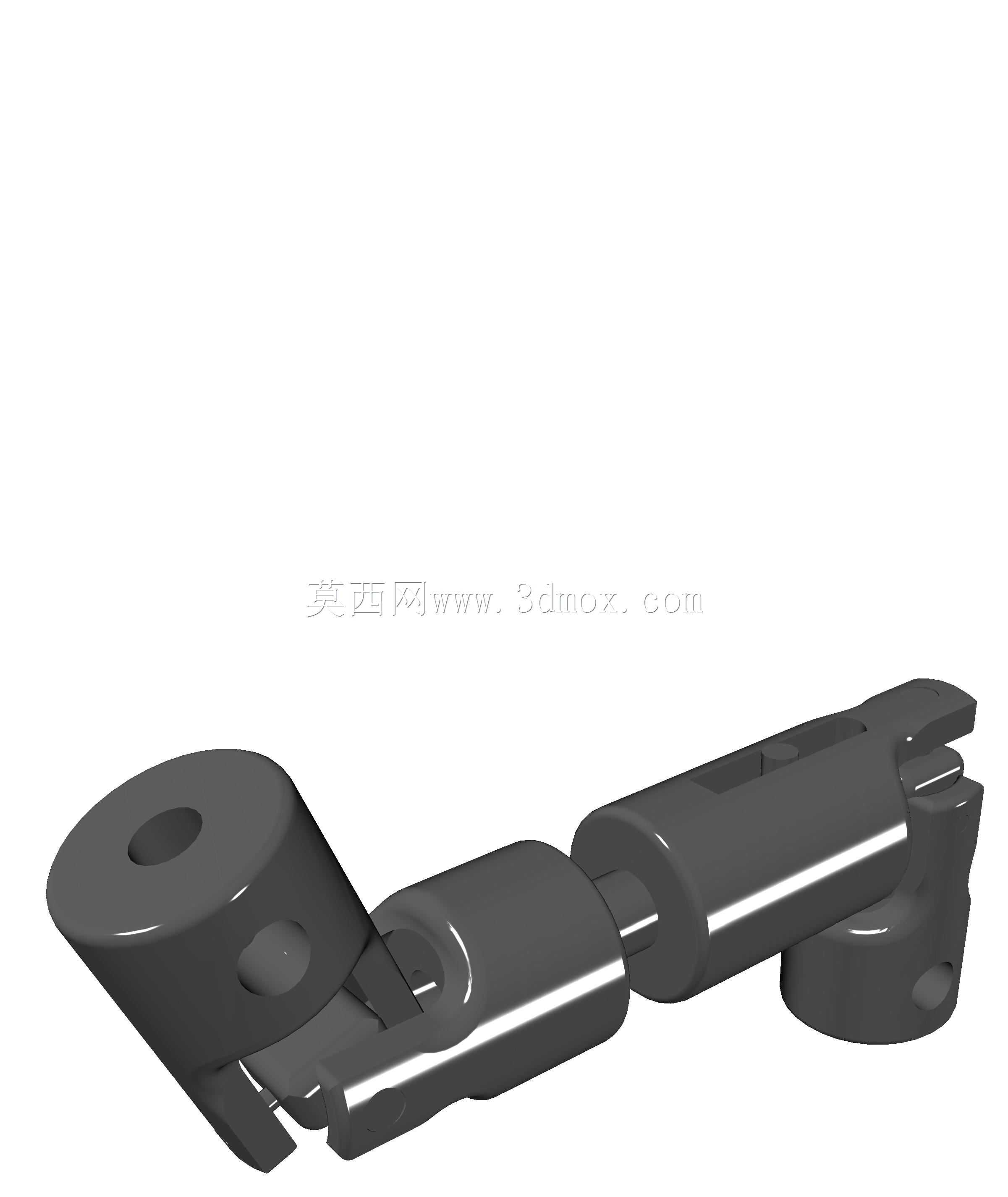

　　从结构设计逻辑来看，这款传动轴采用两端铰接耳座搭配中间多段轴体的组合形式，两端的带孔耳座是安装对接端，耳座上的同轴通孔用于穿装铰接销轴，可直接与设备端的动力输出摇臂、执行端摆臂完成销接，不需要额外加工复杂的对接法兰，适配小扭矩、需要往复摆动的传动场景；中间段的轴体采用分段铰接结构，每一段衔接处都预留了转动间隙，允许整体轴系在多个自由度上产生小幅偏摆，抵消安装过程中两对接端的同轴度误差，也能适应设备运行过程中因机架振动、部件形变带来的轴系位移，不会因为位置偏移出现卡滞。

　　实际选型应用时，首先要确认两端耳座的安装孔位尺寸，耳座的厚度、通孔直径直接决定了适配销轴的规格，也决定了单端能承受的最大剪切载荷，安装时要保证销轴与孔的配合间隙控制在合理范围，间隙过大会带来传动回程误差，间隙过小则会在轴系偏摆时出现转动卡涩；中间轴段的外径尺寸决定了整体的抗扭截面系数，针对不同的传递扭矩需求，可对应调整轴段直径、壁厚参数，避免扭矩过载导致轴体扭转变形。

　　从功能特性上，这款传动轴的金属材质选型兼顾了结构强度与耐磨性能，铰接配合面在长期往复摆动的工况下，能保持较低的磨损速率，不需要频繁更换易损件；整体结构没有复杂的密封件、滚动元件，维护成本极低，适合在粉尘、轻度油污的常规工业环境下使用，不需要做特殊的防护处理。设计过程中，每一段铰接副的转动角度范围都做了限位设计，避免轴系过度弯折导致的结构脱开，同时保证传动过程中动力传递的平顺性，不会因为角度变化出现扭矩传递的突变。

　　在安装边界上，要注意传动轴的最小收拢长度与最大展开长度，预留足够的安装操作空间，两端耳座的对接面要保证贴合平整，销轴安装后要加装轴向限位挡圈，避免设备运行过程中销轴窜出脱落；如果应用在存在持续回转传动的场景，还需要核算轴系的临界转速，避免工作转速接近临界转速引发轴系共振，不过这类多段铰接的传动轴更多应用在往复摆动、低转速的传动场景，临界转速的冗余量通常能满足常规使用需求。

　　建模过程中，铰接部位的配合间隙是需要重点把控的参数，既要保证转动灵活无卡滞，又要控制间隙量避免过大的传动空程，耳座部位的孔位同轴度公差需要严格控制，否则安装后会出现铰接转动阻力过大的问题；轴段衔接处的圆角过渡设计，能有效降低应力集中系数，提升交变载荷下的结构疲劳寿命，避免长期往复受力后在衔接位置出现断裂失效。这类传动轴的结构形式可拓展性较强，针对不同的安装间距，可调整中间轴段的数量与单段长度，适配不同的传动距离需求，两端的耳座结构也可根据对接端的安装形式做定制化修改，比如替换为法兰对接、键槽对接等形式，适配更多元的设备安装场景。
