带通风孔立式密封防护箱体结构设计

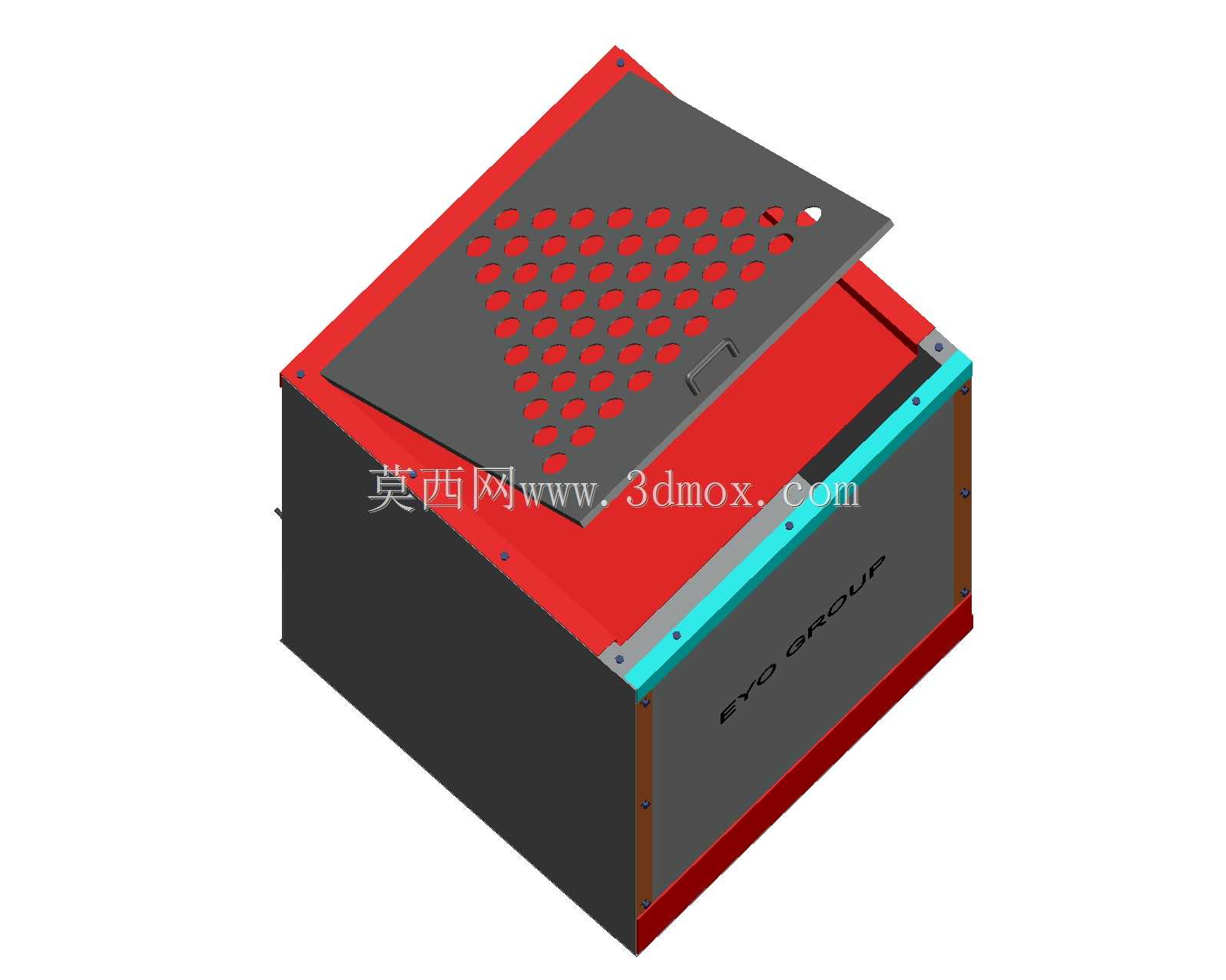

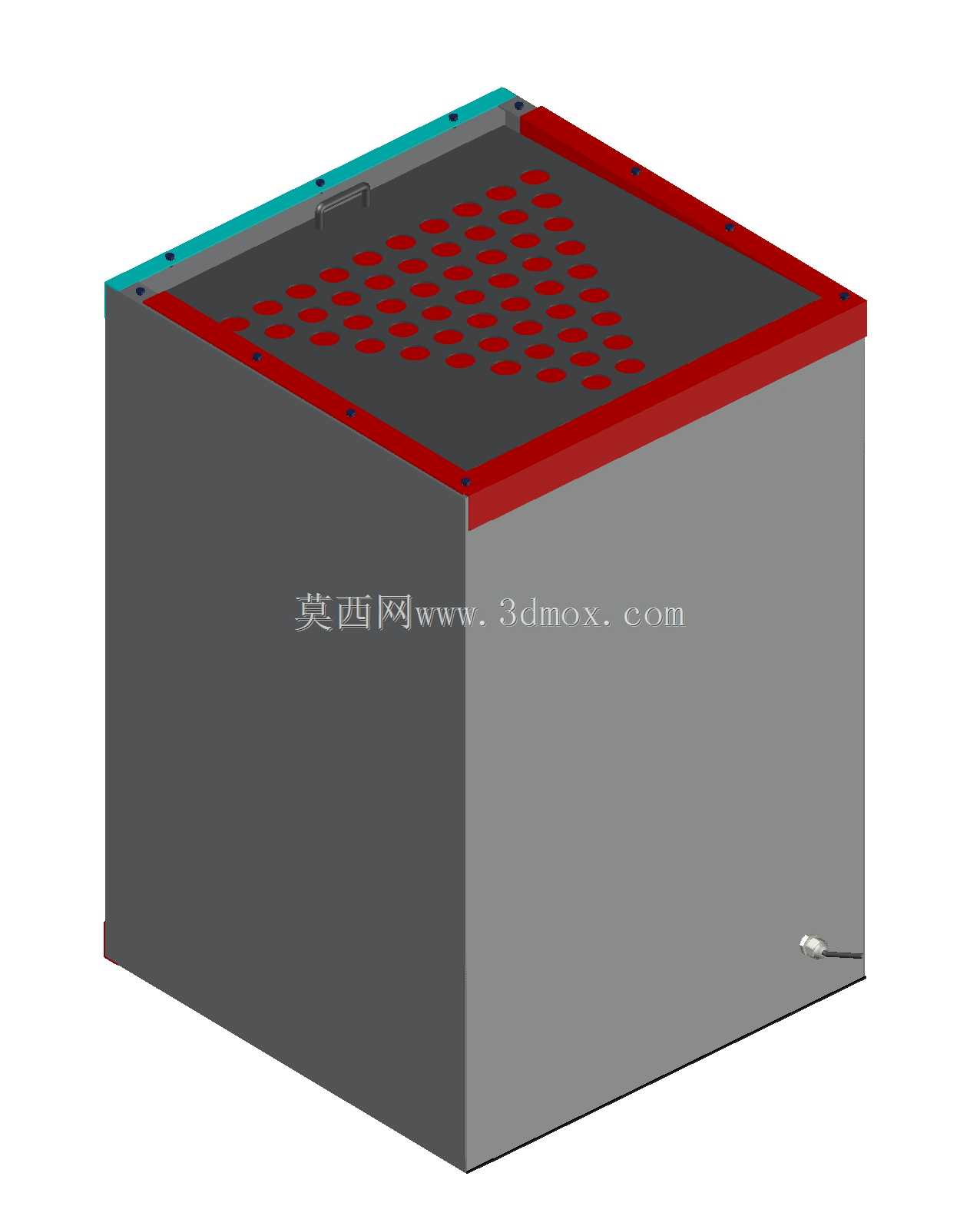

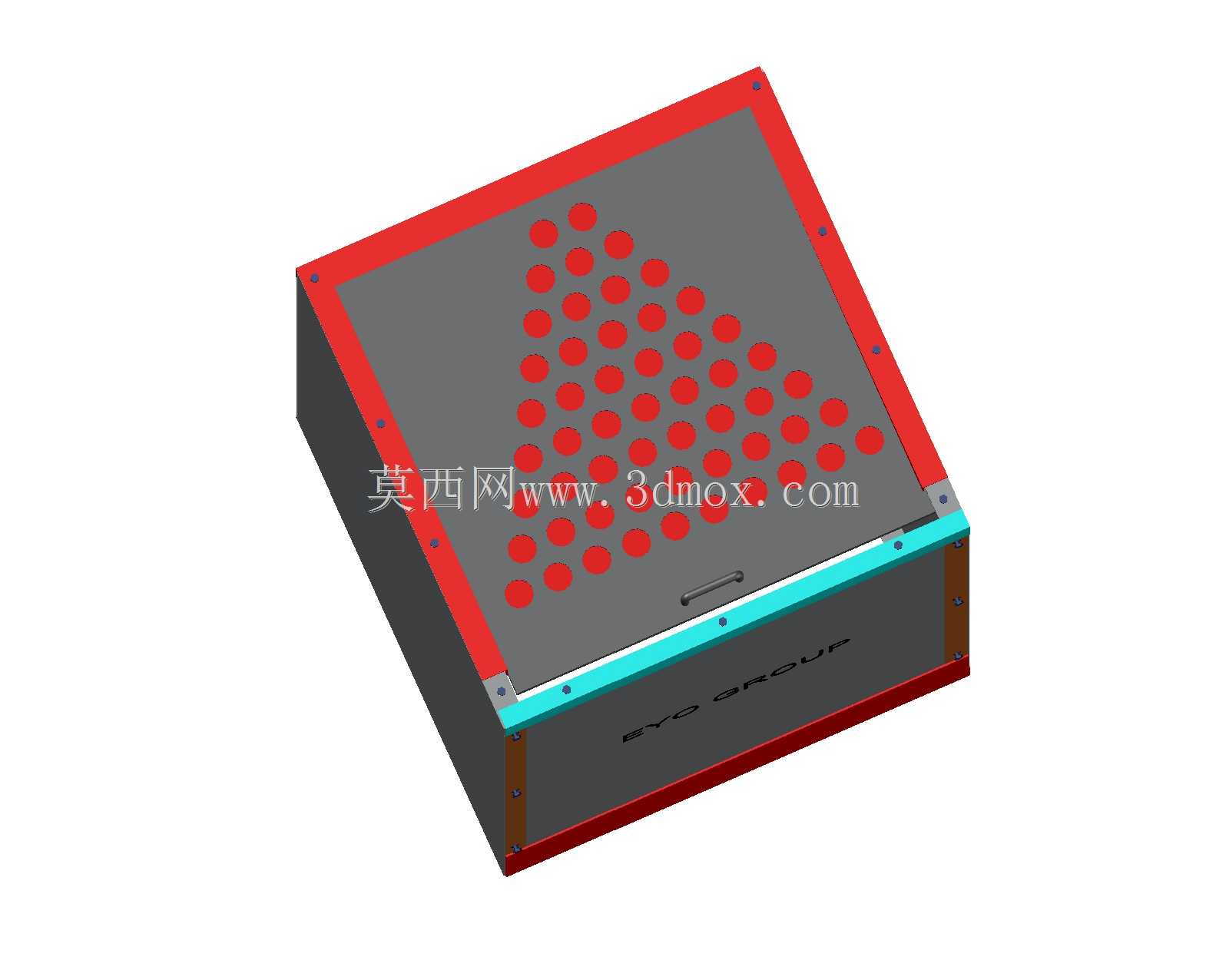

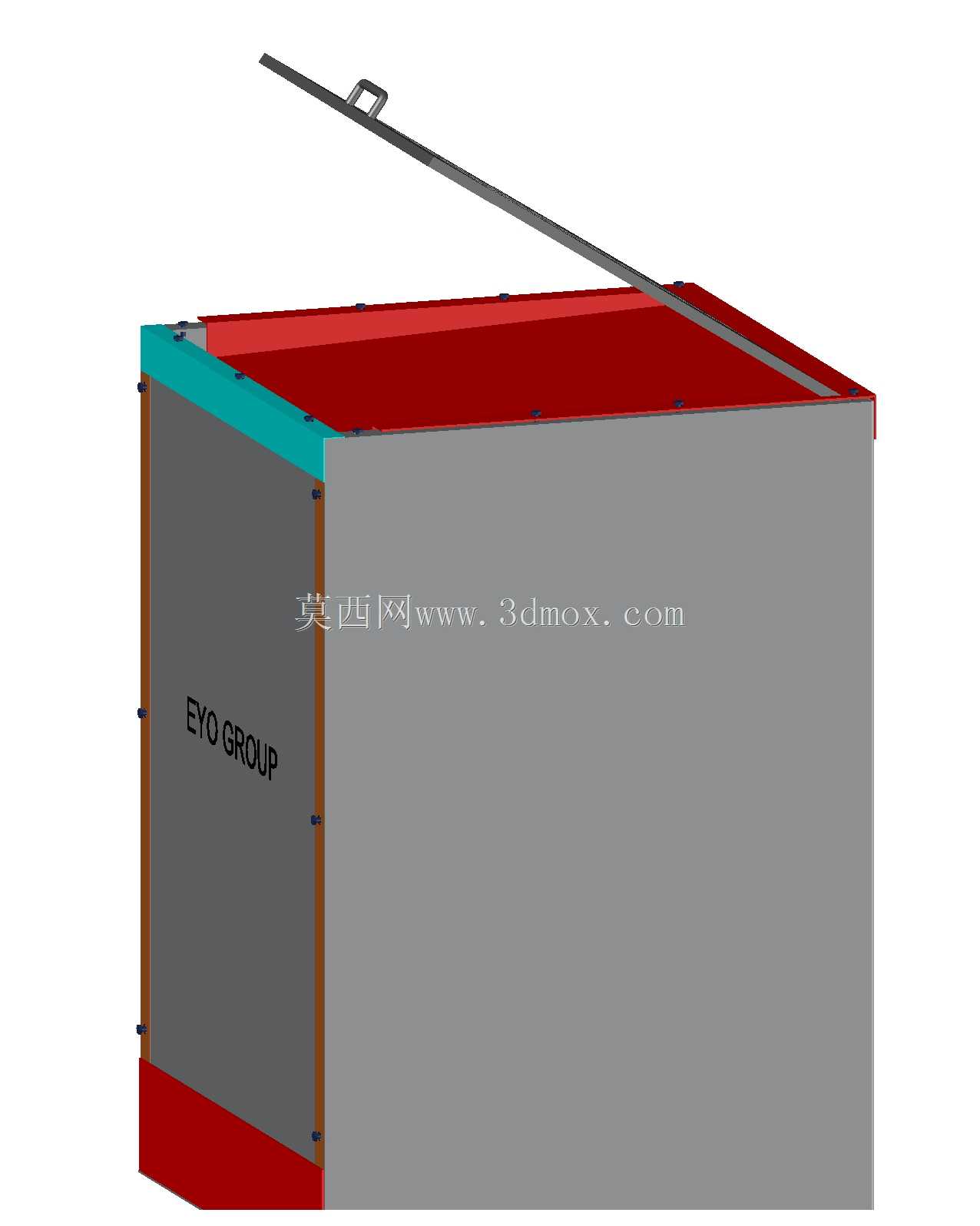

　　这款立式防护箱体主要面向工业现场传感检测单元、小型控制模块的户外或车间内安装防护需求，在各类工业测控场景中，核心检测元件往往需要规避现场粉尘、切削液飞溅、意外磕碰的影响，这类带定制化通风结构的密封箱体，能够在保障内部元器件散热需求的同时，隔绝外界杂物侵入，适配车间设备旁侧、户外监测点位、生产线侧挂安装等多种部署场景。从结构设计逻辑来看，箱体主体采用立式方正构型，最大化利用垂直安装空间，减少水平方向的占地占用，对于现场安装空间局促的点位，比如生产线机架侧方、设备夹缝区域的监测点部署，这类窄体立式结构的适配性远优于卧式同容积箱体。箱体顶部设计有阵列式排布的圆形通风孔，孔位采用等边三角形错排布局，相比直排孔位，

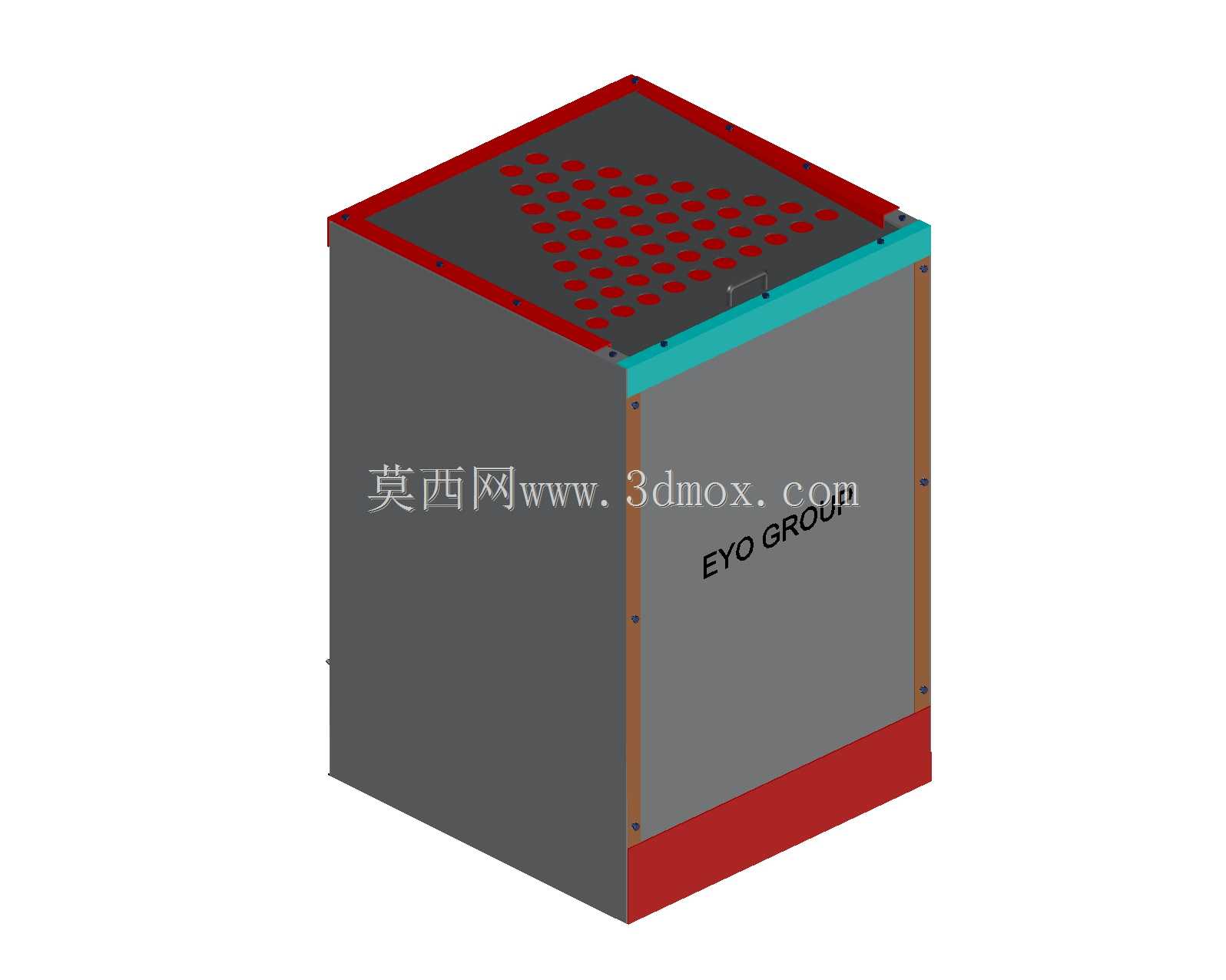

　　相同开孔面积下的结构强度保有量更高，同时能避免大尺寸杂物从顶部直接落入箱体内部，通风孔区域下方预留了防尘滤棉的安装压边，实际装配时可根据现场防护等级需求，加装不同过滤精度的防尘滤棉，兼顾散热与防护性能。箱体顶部边缘采用红色包边压条设计，压条上预留了均匀分布的紧固件安装位，通过螺栓将顶板与箱体主体锁紧，压条与箱体侧壁的接触位置预留了密封胶条的安装槽，装配时嵌入发泡橡胶密封胶条，可实现IP54级别的防护能力，能够阻挡日常车间内的切削液飞溅、粉尘飘落，适配多数常规工业现场的使用需求。箱体侧壁主体采用平整钣金折弯成型，其中一侧侧壁预留了品牌标识的丝印或激光雕刻区域，侧壁的竖向边缘设置了棕色的加强筋条，筋条采用折边工艺与侧壁一体成型，

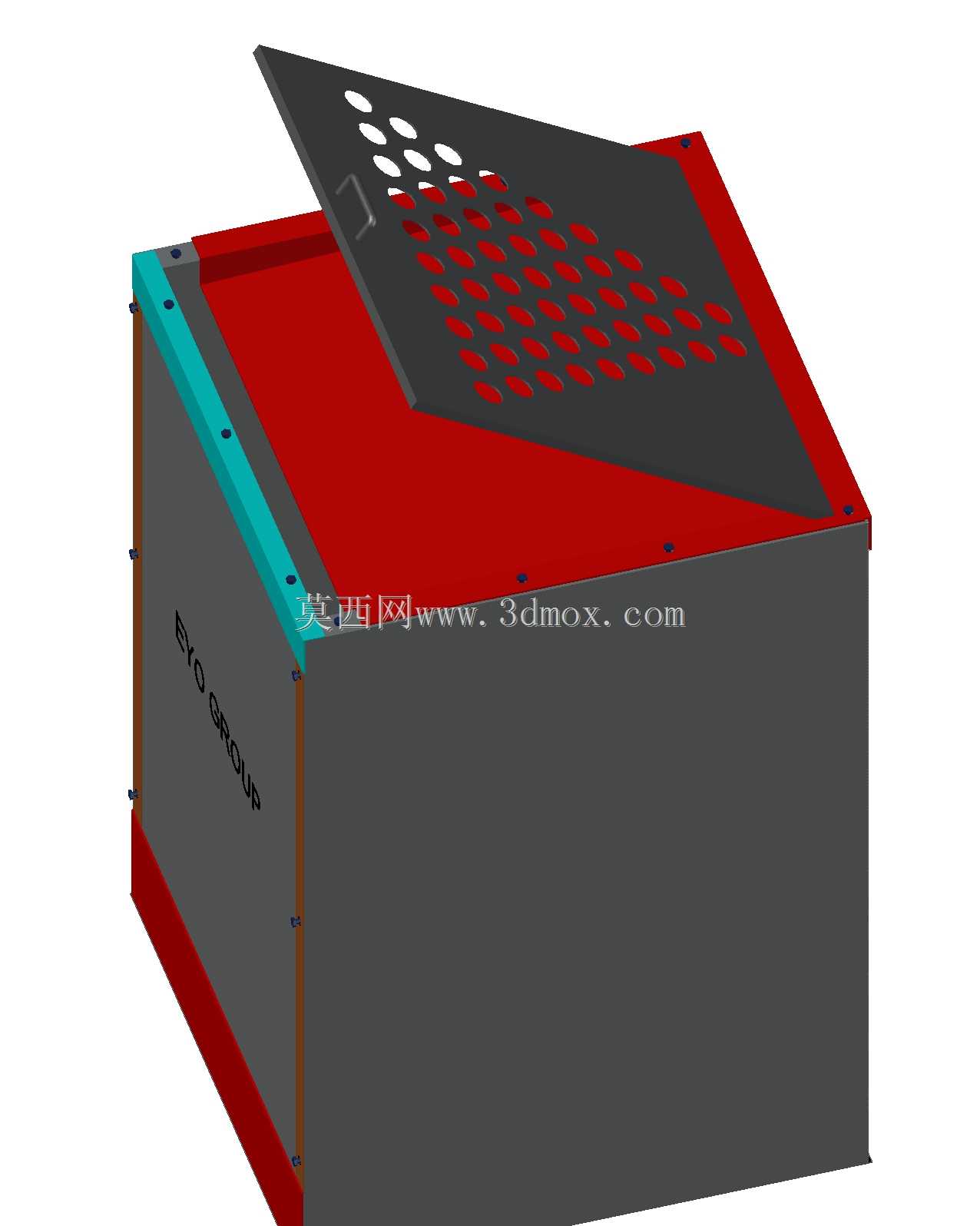

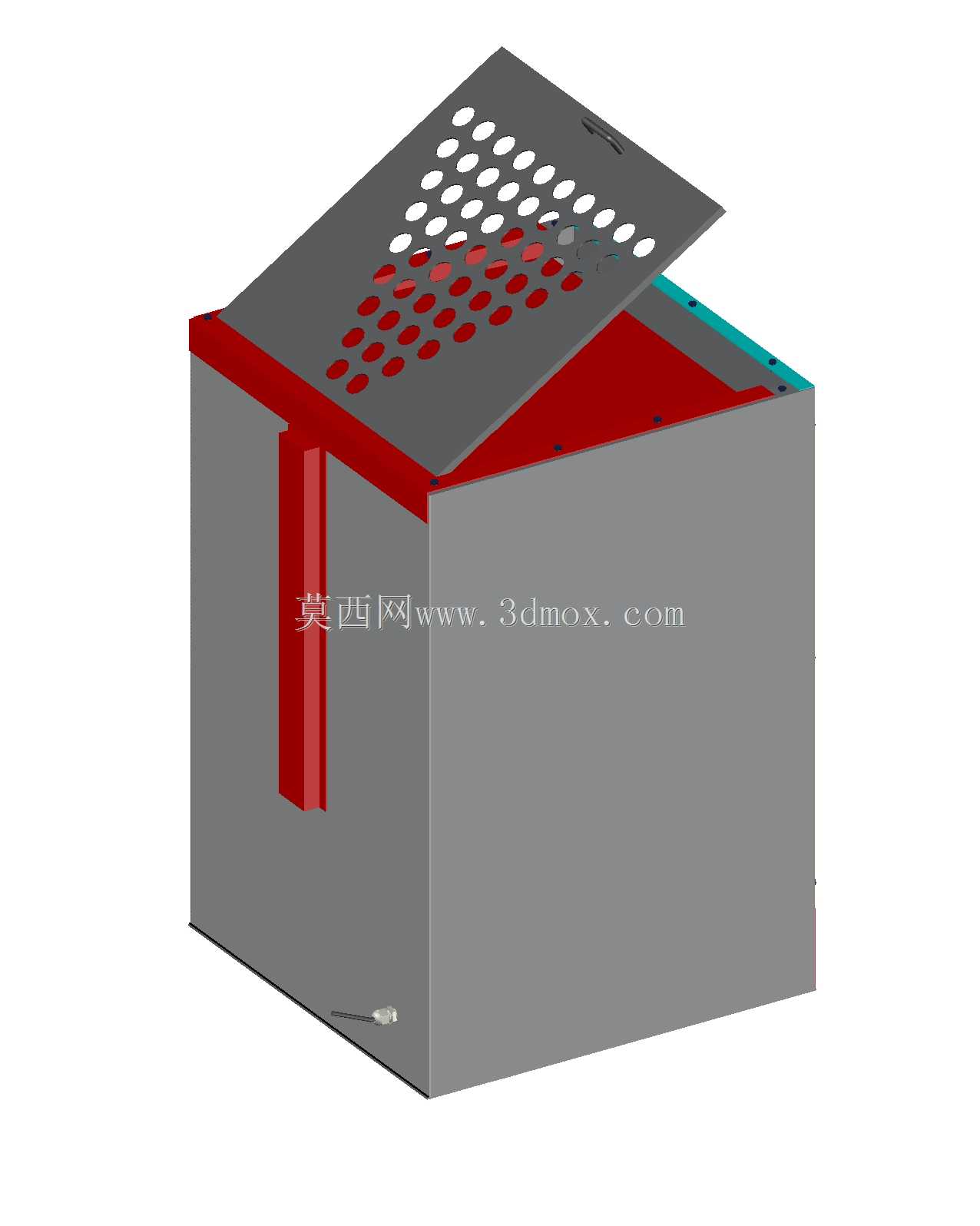

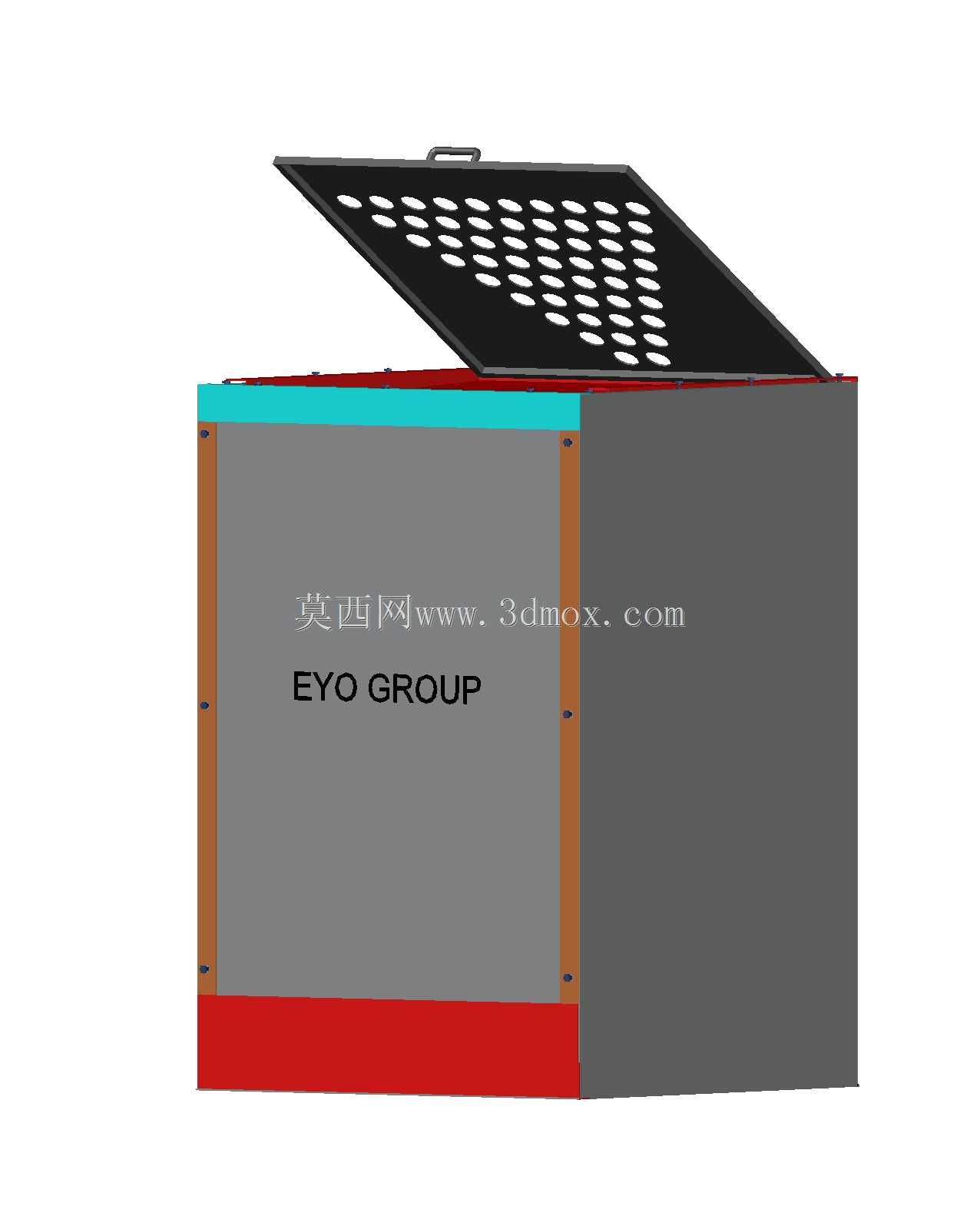

　　既能够提升薄壁钣金箱体的整体抗变形能力，避免运输、安装过程中侧壁受外力出现凹陷变形，同时也作为箱体侧板拼接的定位基准，在装配时能够快速对齐各块侧板的安装位置，减少装配调校的工作量。箱体底部设置了红色的承托底座，底座高度预留了线缆进出的走线空间，底座上可根据实际接线需求开设防水格兰头的安装孔位，现场布线时线缆从底部接入箱体内部，能够避免雨水、淋水顺着线缆流入箱内，提升户外使用时的防水可靠性。箱体其中一侧的顶部边缘设置了青蓝色的装饰压边，该位置同时作为箱门或检修盖板的开合限位边，日常维护时无需完全拆卸顶板，仅需松开对应侧的紧固件即可翻开局部盖板完成内部元器件的调试、检修，降低后期维护的操作难度。从安装边界来看，箱体整体为规整立方构型，

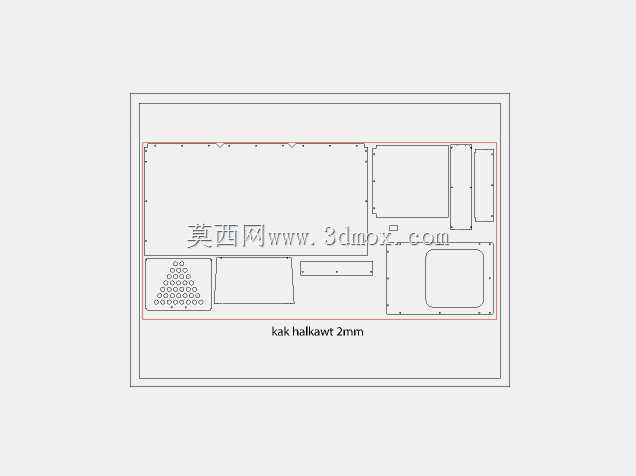

　　无外凸的尖锐结构，安装时可通过底部底座的安装孔直接固定在安装支架、墙面或设备机架上，各侧的安装预留间隙仅需满足紧固件操作空间即可，无需额外预留过多的操作冗余，对于空间紧凑的安装点位十分友好。结构设计过程中，所有钣金折弯处均做了圆角过渡处理，避免安装维护时划伤操作人员，各紧固件的安装位均做了沉头设计，螺栓锁紧后表面无凸起，既提升了外观的整洁度，也避免凸起部位勾挂现场的线缆、管线。箱体的整体壁厚可根据实际承重需求选择0.8mm到1.5mm的冷轧钢板，表面采用静电喷塑处理，不同颜色的区域可通过分色喷塑实现，无需额外粘贴标识贴，长期户外使用也不会出现标识脱落、掉色的问题。在散热性能匹配上，顶部的错排通风孔配合底部预留的进风间隙，可形成自然的上下空气对流，对于内部功耗在50W以内的传感模块、小型控制单元，无需额外加装散热风扇即可满足温升控制要求，减少了后期维护的易损件数量，提升设备整体的无故障运行时长。
