住宅户型通风管道布局三维设计方案

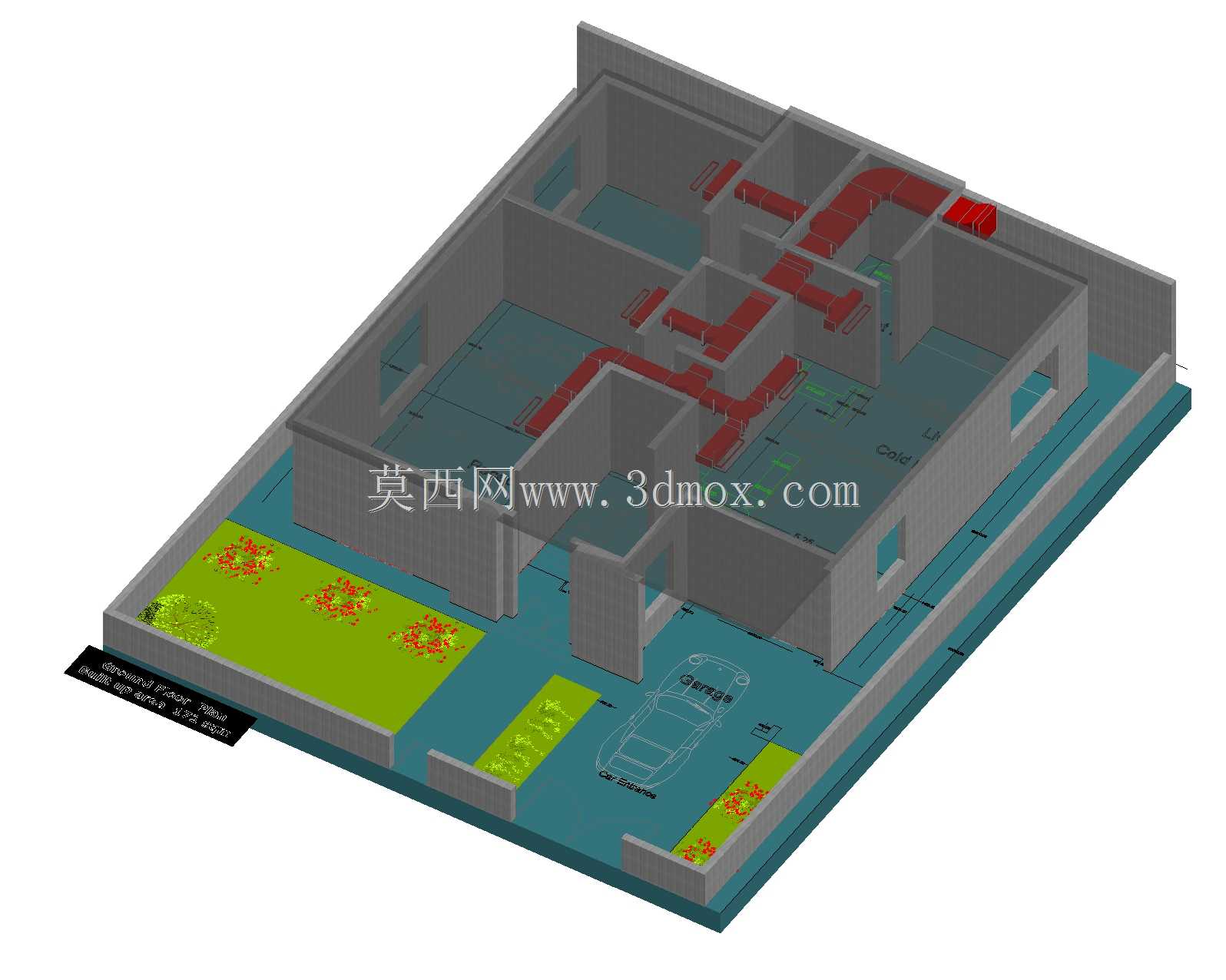

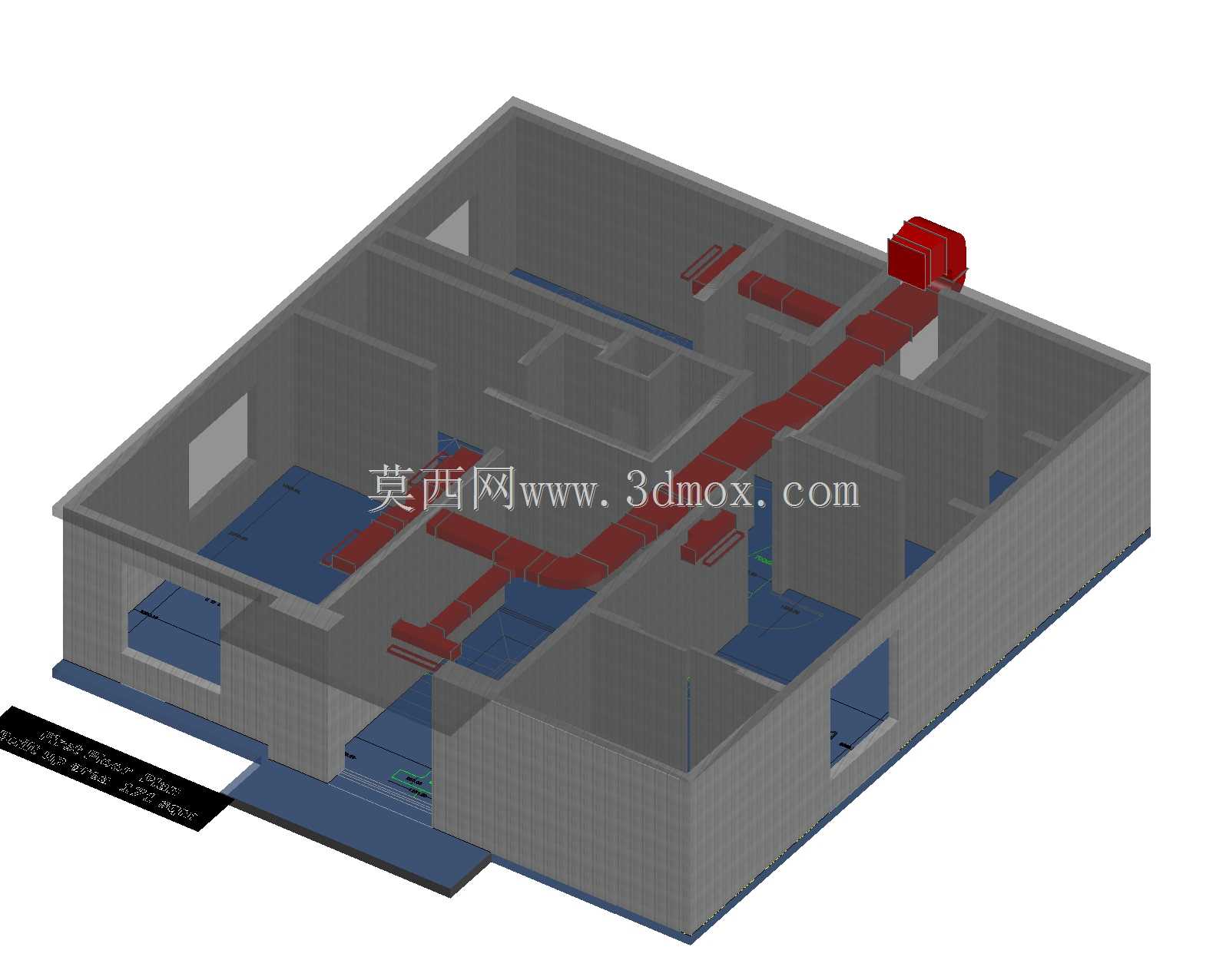

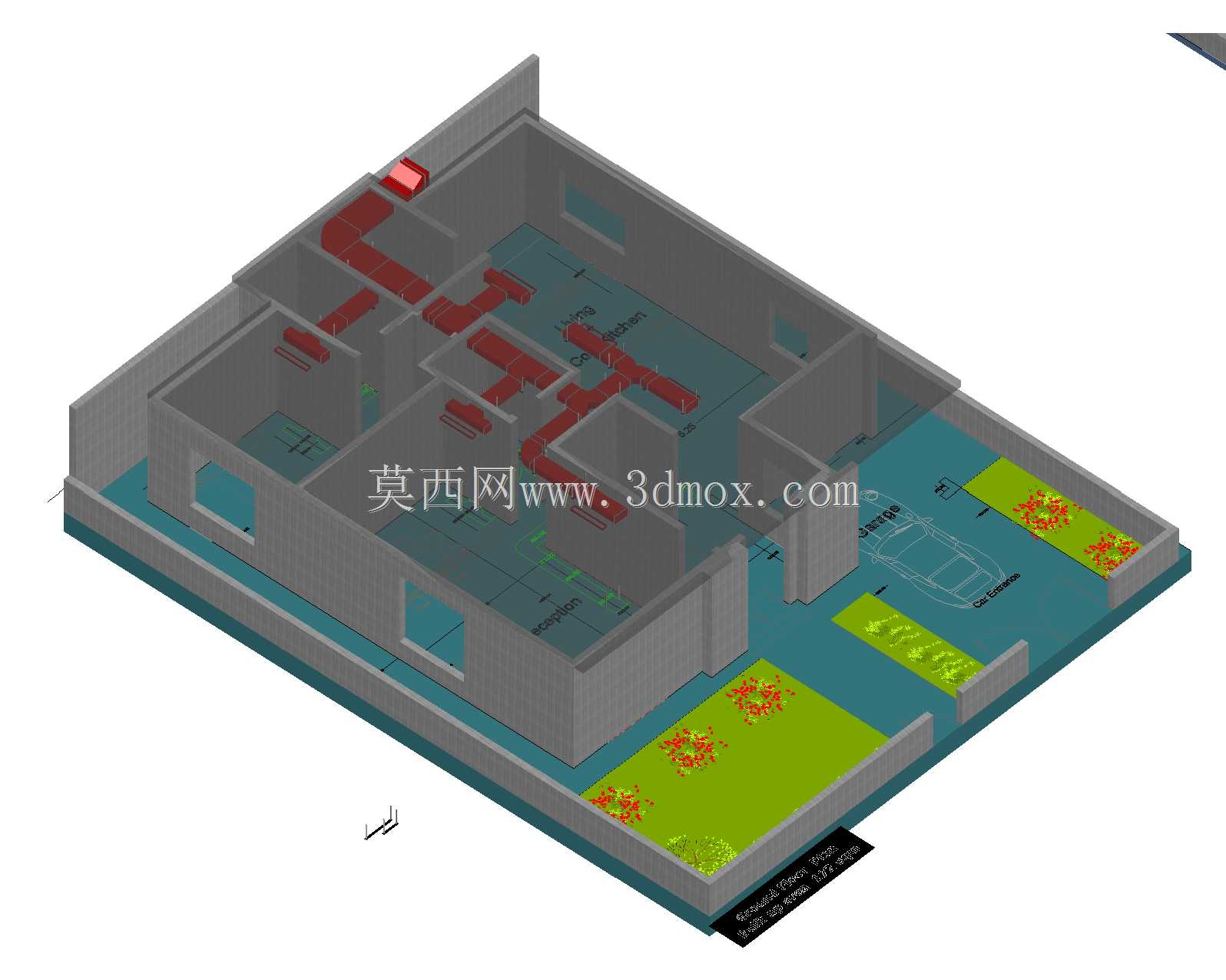

　　这套三维设计方案围绕单层平层住宅的室内空间与管线排布展开，核心聚焦通风系统的落地适配性，从实际施工与后期运维的双重维度完成结构搭建。模型完整还原了住宅的墙体分隔逻辑，清晰划分出起居空间、功能房间与外侧庭院区域，所有墙体的厚度、门洞预留位置均按照常规民用建筑的施工标准设置，预留的安装边界可直接对接后续的装修施工环节，避免管线与墙体、门洞产生干涉。通风管道采用红色高亮标识，沿着室内顶部的边角区域排布，全程规避了室内主要活动区域的吊顶占用空间，管道的转弯处均采用圆弧过渡设计，减少风阻损耗的同时，也降低了后期通风运行时的气流噪音。管道的管径根据不同房间的通风需求做了差异化设置，人员停留时间较长的起居区域对应更大的管径，

　　保障通风量满足日常使用要求，功能辅助区域的管径则适当缩小，在满足通风需求的前提下控制材料成本。模型中同步还原了外侧庭院的布局，预留了室外机与管道对外接驳的接口位置，接口的高度与墙体预留洞的位置完全匹配常规住宅的外墙施工规范，无需后期额外调整墙体结构。室内地面区域用不同色块做了功能区分，清晰标注出停车区域、绿化造景区域与通行通道，所有区域的边界均避开了管道的竖向投影范围，避免后期地面施工时破坏管线结构。从设计思路来看，整套方案优先保障室内空间的利用率，所有管线均贴靠墙体顶部排布，不占用室内的有效层高，管道的固定支架预留位置也同步在模型中做了标注，支架的安装点位均对应墙体的承重结构区域，避免后期安装时破坏墙体的非承重部分。

　　针对管道与墙体交接的位置，模型中预留了密封填充的施工空间，可直接指导现场施工时的密封处理，减少后期漏风、结露的问题。庭院区域的绿化布局与停车区域的尺寸也完全符合日常使用需求，停车区域的宽度与长度可满足常规家用车辆的停放要求，绿化区域的边界与建筑外墙预留了足够的检修通道，方便后期对外墙管线、外立面进行维护作业。整套模型的结构拆分逻辑清晰，墙体、管线、地面、绿化区域均为独立的建模单元，可根据实际项目的需求单独调整参数，比如调整房间分隔时，可同步对应调整通风管道的排布路径，无需重新搭建整体模型，能有效提升同类型项目的设计效率。在安装边界的处理上，所有管道与室内吊顶的预留间隙、管道与墙体的安装间隙均做了精准控制，既不会因为间隙过大浪费吊顶空间，也不会因为间隙过小导致安装操作空间不足，每个转弯段、接驳段的操作空间都预留了足够的施工余量，现场施工人员可直接按照模型标注的尺寸进行下料、安装，减少现场切割调整的工作量。
