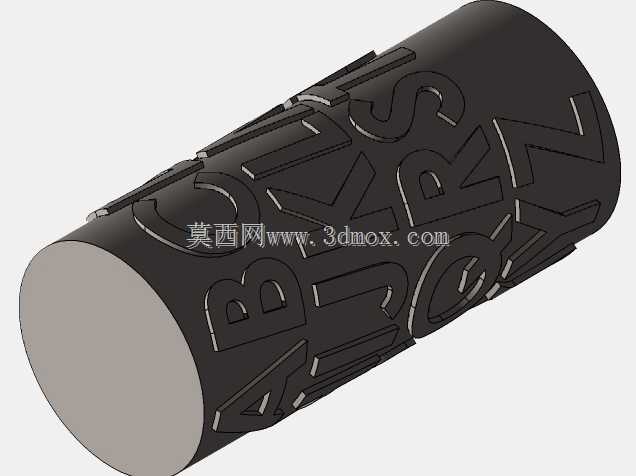

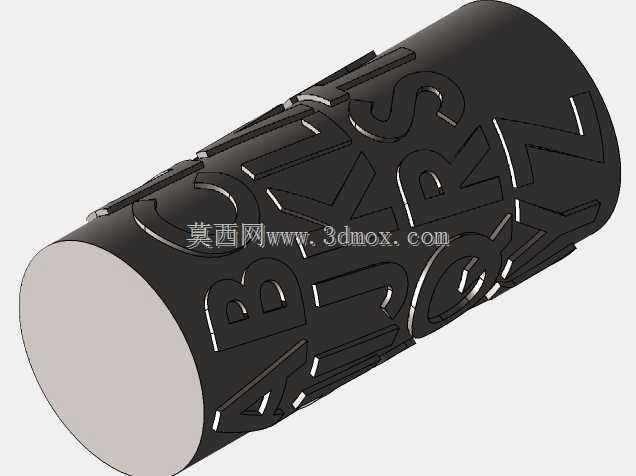

圆柱面螺旋环绕压花字母浮雕结构

　　这类圆柱面螺旋压花文字结构，在工业领域的应用场景覆盖多个细分方向，最常见的是工业操作手柄的防滑标识一体化设计——比如机床进给手轮、阀门操作杆、调节旋钮的柱面，既需要压花结构提供转动操作时的摩擦力，避免手部打滑，又需要通过环绕排布的字符标注档位、旋转方向、刻度区间，相比传统的平面粘贴标识或者后续激光打标，一体化的浮雕结构不会因为长期摩擦、接触油污出现标识脱落、模糊的问题，在油污较重的机加工车间、潮湿的管路运维场景下耐用性提升非常明显。除此之外，在文创工业产品、定制化工业零部件的溯源标识领域，这类结构也有大量应用，比如定制量具的柱面标识、工业礼品的金属柱面装饰，都可以通过这种螺旋包覆的文字结构实现标识与结构本体的一体化成型。

　　从功能特性来看，该结构最核心的优势是实现了文字特征在圆柱曲面上的360度以上连续包覆，不同于常规的圆柱面周向阵列文字——常规阵列的文字每个字符都处于独立的径向平面，字符之间沿轴向存在明显的排布断层，无法实现连续的螺旋走向，而该结构的文字沿螺旋升角连续排布，无论从哪个周向角度观察柱面，都能读取到连续的字符片段，不会出现标识盲区。同时压花浮雕的凸起高度可以根据使用场景灵活调整：作为防滑结构使用时，凸起高度控制在0.3-0.8mm区间，配合字符本身的棱角边缘，能提供足够的静摩擦系数，手部转动施力时不需要过大的握力就能带动柱体转动；作为纯标识装饰使用时，凸起高度可以控制在0.1-0.2mm，既保证字符的辨识度，又不会因为凸起过高积灰、残留加工切屑。

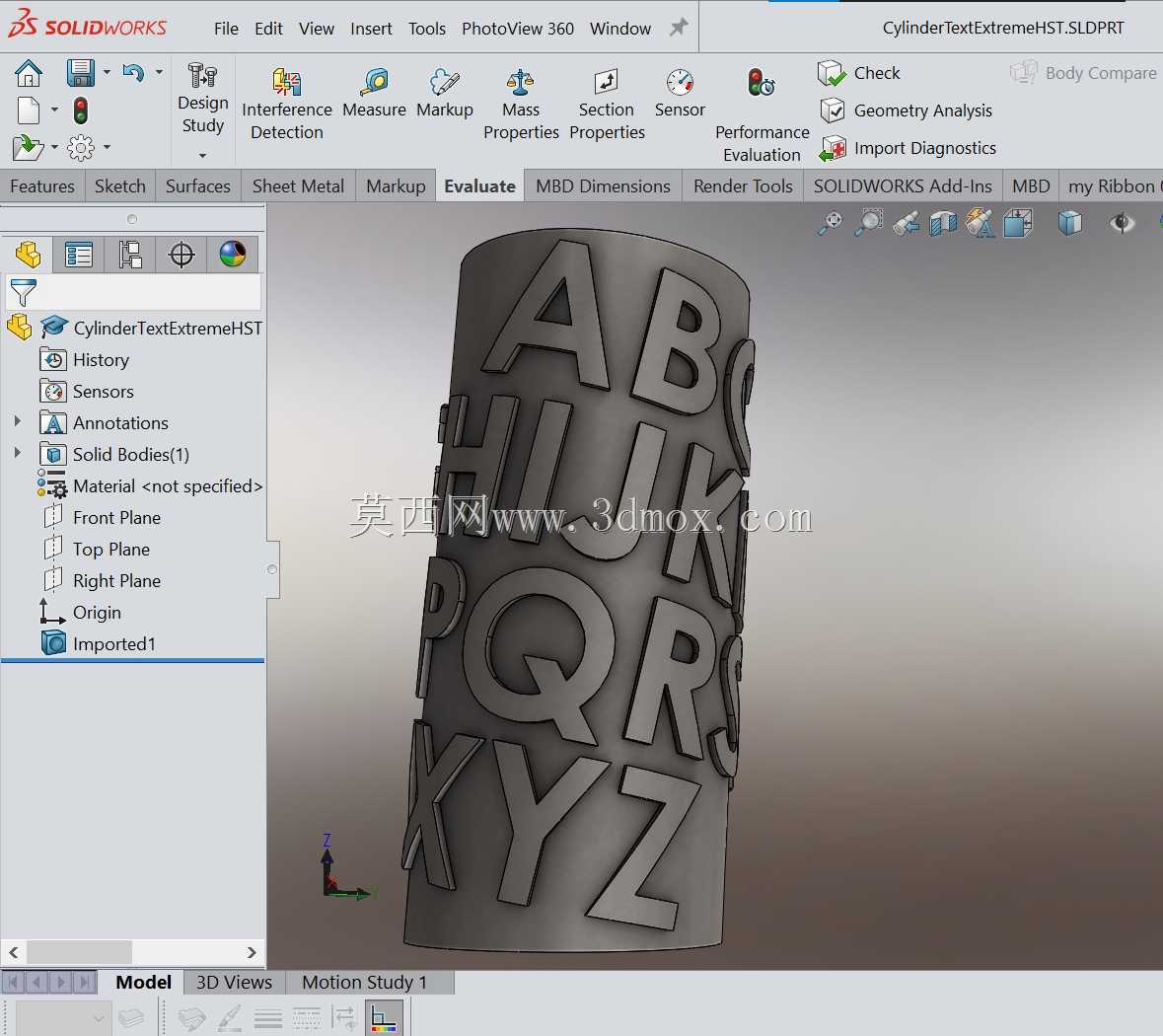

　　设计这类结构时，首先要确定核心的安装边界参数：基准圆柱的直径直接决定了螺旋线的升角取值，比如直径在30mm以下的小直径柱体，螺旋升角不能超过15度，否则字符会因为曲面曲率过大出现过度拉伸变形，字符的笔画宽度会出现不均匀的问题，辨识度大幅下降；如果是直径80mm以上的大直径柱体，螺旋升角可以适当放大到20-25度，能实现更长的文字连续排布长度。建模过程中不能直接使用常规的包覆命令，常规包覆命令仅支持文字在单段圆柱面上的投影包覆，当包覆角度超过180度后就会出现特征撕裂、字符变形的问题，需要先根据柱体直径、需要排布的字符总长度计算螺旋线的导程，绘制出贴合柱面的螺旋基准曲线，再将每个文字的草图平面约束到螺旋线的法向平面上，保证每个字符的底面始终与圆柱曲面保持垂直，避免出现字符一侧高一侧低的“歪字”问题。字符拉伸生成浮雕特征时，要选择“到曲面”的终止条件，而不是固定深度拉伸，因为螺旋排布的字符每个位置的曲面法向都存在细微角度差，固定深度拉伸会导致部分字符的根部与圆柱面出现缝隙，后续3D打印或者CNC加工时会出现特征残缺。

　　从安装适配的角度来说，这类压花结构一般直接做在柱体零件的外表面，不需要额外预留安装空间，只需要在柱体设计时提前预留出浮雕的凸起高度即可：比如柱体的基准直径设计为20mm，浮雕凸起高度0.5mm，那么整个柱体的最大外轮廓直径就是21mm，与之配合的轴套、防护盖的内孔直径需要至少做到21.5mm，预留0.5mm的装配间隙，避免装配时浮雕特征与配合件发生刮蹭。如果是用于需要经常握持的操作件，字符的边缘需要做0.1mm的圆角过渡，避免锋利的棱角划伤手部，同时圆角处理也能减少加工时的应力集中，提升柱体的抗扭强度——尤其是采用金属材质加工时，尖锐的浮雕根部在频繁受力的情况下容易出现崩边问题，微小的圆角过渡就能大幅提升结构的耐用性。

　　实际生产中，这类结构既可以通过CNC铣削直接加工在金属柱体上，也可以通过模具注塑、3D打印一次成型，不需要后续的二次标识加工工序，能有效减少零件的生产工序，降低批量生产的成本。相比后期粘贴的塑料标识、丝网印刷的标识，一体化的浮雕结构耐磨损、耐油污、耐化学腐蚀，在恶劣的工业环境下使用寿命能提升数倍，不会出现标识脱落导致的操作误判问题，对于涉及安全操作的阀门、机床调节部件来说，标识的长期清晰可读直接关系到操作安全性，这类结构的可靠性优势就更加突出。
