圆锥曲面立体浮雕文字结构设计方案

　　在工业产品的外观标识、功能标注场景中，曲面尤其是圆锥类回转曲面上的立体文字加工与建模，一直是结构设计环节容易出现工艺偏差的难点。不同于平面上的拉伸文字，圆锥面属于单向曲率连续变化的非可展曲面，常规的包覆、拉伸命令很容易出现文字变形、曲面贴合度差、边缘倒扣无法脱模的问题，这套建模方案正是针对这类场景的落地需求搭建的。从实际应用场景来看，这类带曲面立体文字的锥形结构，常见于工业设备的操作端旋钮、压力容器的封头标识位、锥形管路的流向标注、五金产品的品牌logo浮雕区域，比如气动调节阀的锥形操作手轮、圆锥滚子轴承的端面标识、金属罐体的冲压铭牌位，都需要在锥面上做出凸起或凹陷的立体文字，既要保证文字识别度，也要满足后续机加工、冲压、

　　铸造的工艺要求，不能出现壁厚突变、曲率断层的问题。设计思路上，首先要规避直接在锥面做草图拉伸的错误逻辑——这种方式生成的文字特征是垂直于草图基准面的，和锥面的法向存在夹角，最终特征和基体的结合面会出现缝隙，边缘位置的壁厚会出现不均匀的薄边，后续做注塑或者压铸的时候很容易出现填充不满、应力集中断裂的问题。正确的建模逻辑是先完成圆锥基体的建模，确定锥面的半锥角、整体高度、端面直径这些基础边界参数，再通过曲面偏移命令生成文字特征的基准面，这里要注意偏移的距离就是立体文字的凸起高度，常规工业标识的浮雕高度控制在0.3-1.2mm区间，根据基体的整体尺寸做匹配，过小的话识别度不足，过高则容易在使用过程中出现磕碰掉字的问题。

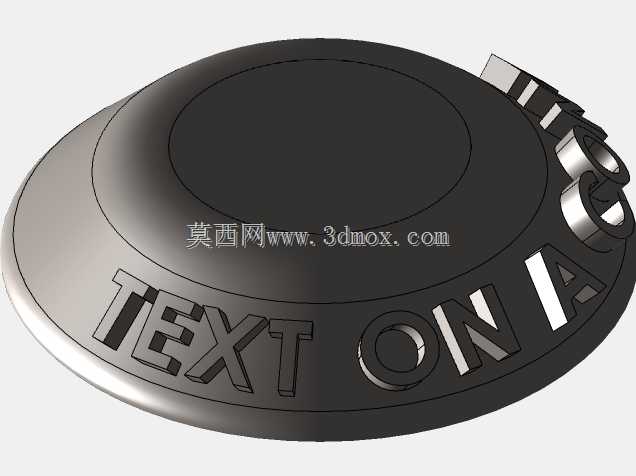

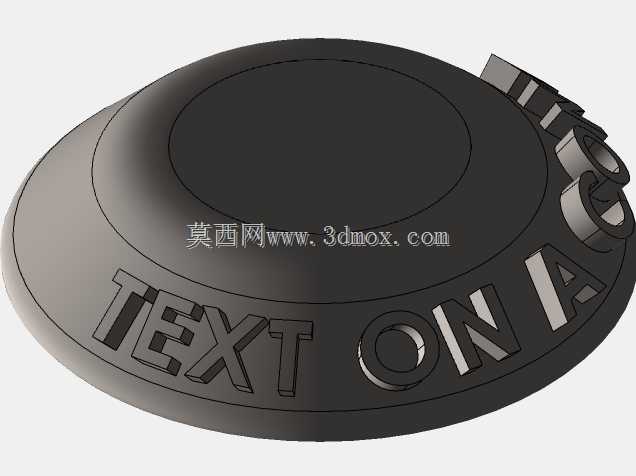

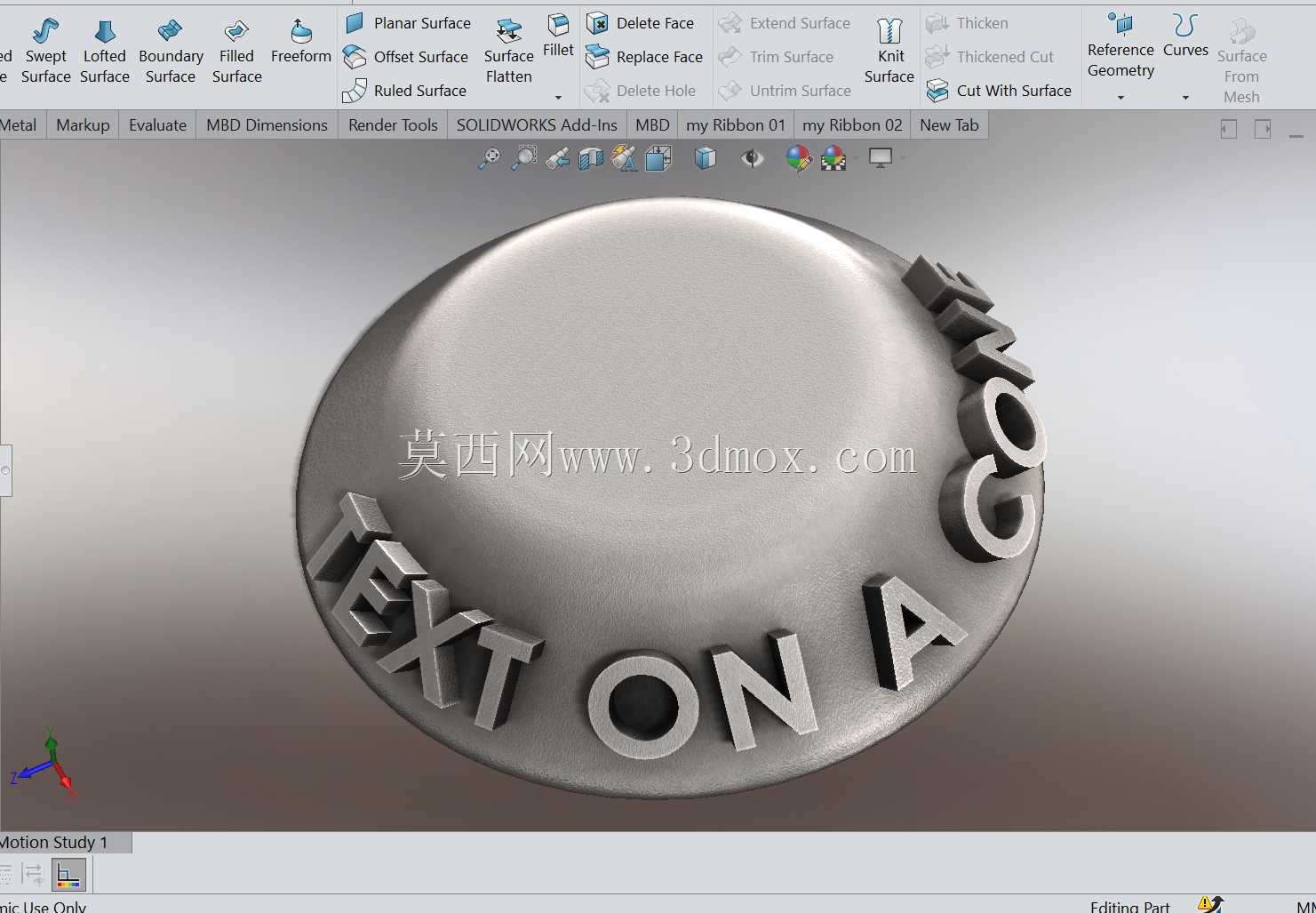

　　接下来的文字排布环节，要根据锥面的展开曲率调整每个字符的间距和缩放比例，因为圆锥面展开后是扇形结构，等距排布的文字投影到锥面上之后，靠近小端的字符会被压缩，靠近大端的字符会被拉伸，所以需要提前在展开的扇形面上调整字符的位置和大小，再通过曲面包覆、曲面加厚的方式生成实体特征，最后用合并命令把文字特征和圆锥基体做布尔运算，保证结合位置的圆角过渡顺畅，没有尖锐棱角。从安装边界来看，这类带曲面文字的锥形零件，通常需要和相邻的轴类、孔类结构做配合，所以建模的时候要预留好配合面的加工余量，文字特征的位置要避开配合面、安装孔位、密封槽这些功能区域，比如圆锥旋钮的内孔是和阀杆配合的位置，文字就要布置在旋钮的外锥面中间区域，距离上下端面至少留2mm以上的安全距离，避免加工文字的时候伤到配合基准面。另外还要考虑后续的加工工艺，如果是采用数控铣加工的锥面文字，建模的时候要把文字的内角圆角设置成和加工刀具半径匹配的数值，避免出现刀具无法加工的清角位置；如果是采用冲压或者压铸工艺，就要给文字特征添加合理的拔模斜度，沿着锥面的法向设置1-3度的拔模角，保证脱模的时候不会出现文字特征拉伤的问题。实际生产中很多设计人员做这类锥面文字的时候，往往只关注视觉上的效果，忽略了工艺可行性，比如把文字的笔画做的太细，导致加工的时候刀具容易断，或者文字和锥面的结合位置没有做圆角过渡，导致喷涂或者阳极氧化的时候出现积液、色差的问题，

　　这套建模方案里特意在文字和基体的结合位置添加了0.2mm的过渡圆角，既可以消除应力集中，也能提升表面处理的成品率。还有一个容易被忽略的细节是文字的朝向，圆锥类零件很多是回转安装的，所以文字的排布要顺着锥面的母线方向调整角度，保证零件安装完成之后，文字处于水平可读的状态，不会出现倾斜、倒置的问题，这就需要在建模的时候提前和装配环节做联动，确认零件的安装定位基准，根据基准位置调整文字的起始排布角度，避免后期装配完成后文字位置不符合外观要求。从功能特性上来说，这种一体化建模生成的锥面立体文字，和基体是完全结合的整体结构，相比后期粘贴的标识牌、丝印的文字，耐磨性能更好，在油污、粉尘、高低温的工业环境下不会出现脱落、模糊的问题，适合用在工况比较恶劣的工业设备外露部件上，比如工程机械的操作手柄、矿山设备的调节旋钮、化工管路的锥形接头位置，都需要这种耐久性好的标识结构。建模过程中还要注意特征的参数化关联，把锥角、文字高度、字符间距这些参数都设置成可调整的变量，后续遇到不同尺寸的锥形零件、不同内容的文字需求时，只需要修改对应的参数就能快速生成新的特征，不需要重新搭建建模流程，能大幅提升同类型结构的设计效率，避免重复劳动。
