5:1传动比单级减速变速箱结构设计

　　这款5:1传动比的减速变速箱，主要面向中小功率的动力传输场景设计，常见于轻工输送线、小型自动化专机、实验台动力单元这类对输出转速有明确降速需求、同时需要提升输出扭矩的工位。实际应用中，输入端多连接伺服电机或者小型异步电机，通过内部齿轮副的啮合传动，把电机端的高转速低扭矩输入，转化为输出端的低转速高扭矩输出，匹配后端执行机构的负载特性，避免电机直接驱动时扭矩不足、转速过高无法适配工况的问题。

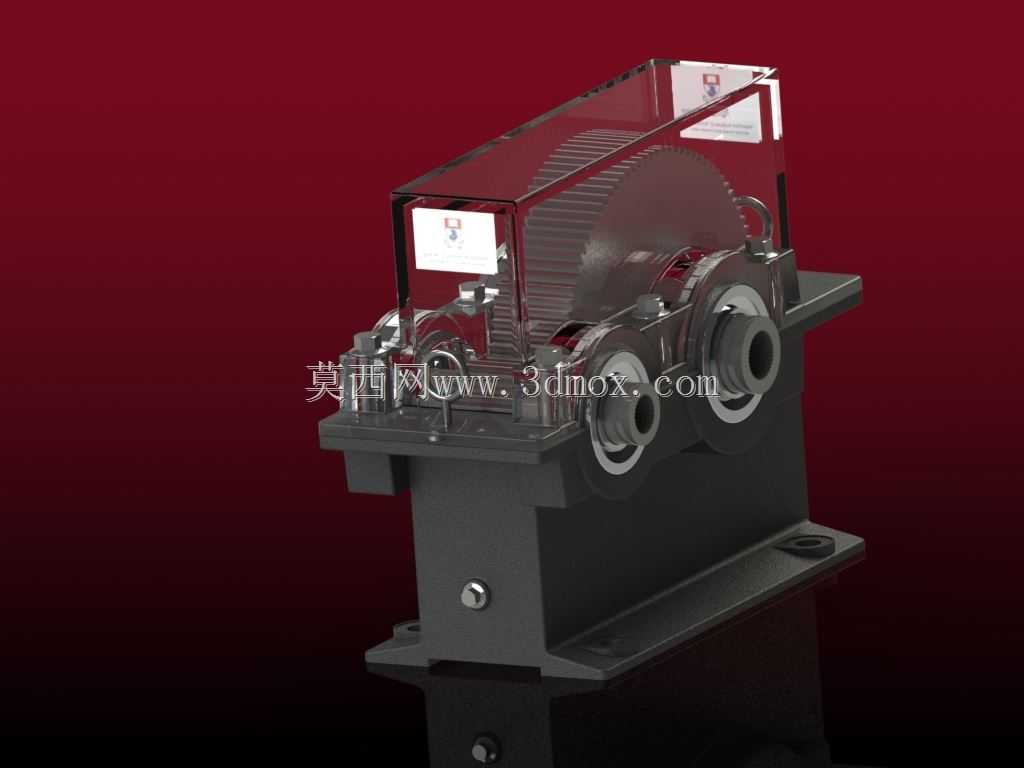

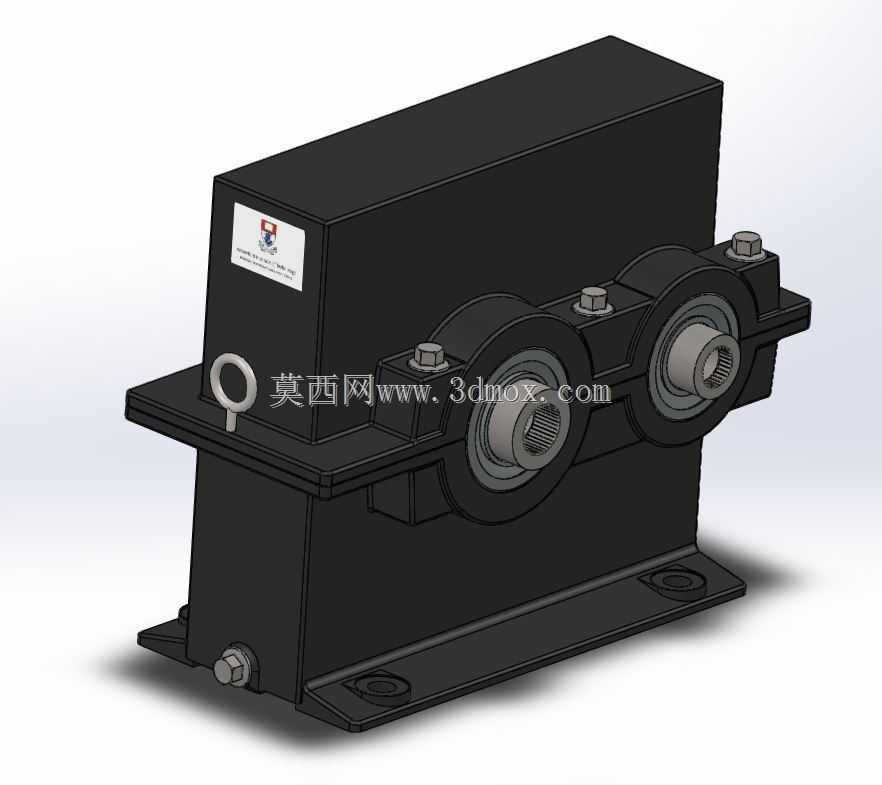

　　从结构设计思路来看，这款减速箱采用平行轴直齿圆柱齿轮传动布局，整体为剖分式箱体结构，上半部分设置透明观察罩，既可以在设备调试阶段直观观察齿轮啮合状态、润滑油脂的分布情况，也能在日常运维中快速排查齿面磨损、啮合异响对应的故障点，不需要完全拆解箱体就能判断内部运行状态。箱体下半部分为一体式铸铁材质的基座，底部预留了两个长圆形安装孔，安装时可以根据机架的实际孔位做小范围的位置调整，降低安装面的加工精度要求，同时基座底部的加强筋结构，能够在齿轮啮合产生径向力的时候，保证箱体的刚性，避免轴系受力后出现箱体变形导致的齿轮偏载、齿面异常磨损问题。

　　轴系部分采用双支撑结构，输入轴与输出轴平行布置，轴承选用深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，适配直齿轮传动过程中产生的受力特性。齿轮参数按照5:1的固定传动比匹配，主动小齿轮与从动大齿轮的齿宽、模数经过载荷校核，能够保证额定工况下齿面接触强度、齿根弯曲强度都满足长期运行的要求，齿轮啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡滞、热胀咬死的问题。

　　安装边界方面，这款减速箱的整体外形紧凑，输入轴与输出轴的中心距经过优化，在满足齿轮啮合强度的前提下尽可能缩小箱体的横向尺寸，输出轴的轴伸长度、键槽尺寸按照通用标准设计，能够直接匹配标准的联轴器、链轮或者同步带轮，不需要额外做轴头的二次加工。箱体的注油位置设置在侧面，放油口位于基座底部最低处，日常换油时可以完全排空箱体内的旧润滑脂，避免残留的金属碎屑随着新油脂进入啮合面加剧磨损。透明上罩与下半箱体的结合面设置密封胶条，能够防止润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，适配车间多尘的运行环境。

　　在实际选型适配的时候，需要注意输入转速不能超过齿轮的线速度允许值，避免高速下齿轮啮合噪音过大、齿面润滑失效；安装时要保证输入轴与驱动电机轴的同轴度，输出轴与后端负载轴的同轴度控制在允许范围内，避免额外的径向力作用在轴承上，缩短轴承的使用寿命。这款减速箱的结构没有设置复杂的换挡机构，属于固定传动比的减速装置，适合转速固定、不需要变速调整的工况，结构简单可靠，维护成本低，相比行星减速箱成本更低，相比蜗轮蜗杆减速箱传动效率更高，在中小负载的固定速比传动场景中有很高的实用性。建模过程中对每个零件的配合公差都做了对应设置，轴承与轴的配合采用基孔制过渡配合，轴承与箱体轴承孔的配合采用基轴制过渡配合，齿轮与轴的连接采用平键周向固定，轴端设置轴端挡圈做轴向定位，保证整个轴系的轴向窜动量控制在允许范围内，避免齿轮啮合时出现轴向错位。
