一体式铸铁蜗轮蜗杆变速传动箱体结构

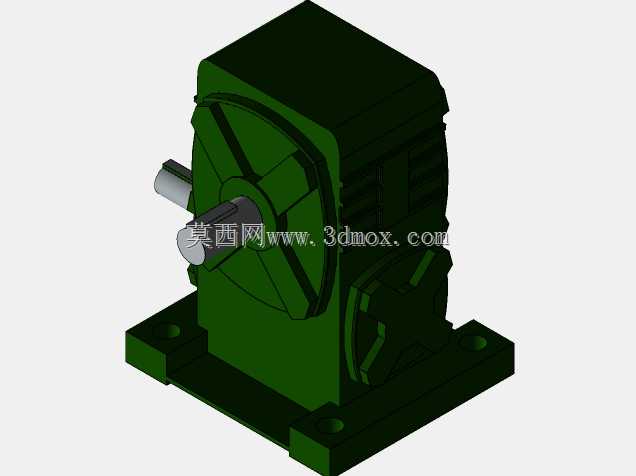

　　在轻工输送、小型机床进给、食品包装生产线这类对传动平稳性有要求的工况里，这类一体式蜗轮蜗杆变速结构的应用占比一直不低，区别于分体拼接的齿轮传动组件，它的壳体采用一体化铸造成型，省去了多段箱体拼接的配合公差累积，在长期承受交变扭矩的工况下，壳体的刚性表现更稳定，不会因为连接螺栓松动出现传动啮合间隙变大的问题。从实际安装适配的角度看，底部带安装孔的方形基座是这类传动件的标准配置，四个沉头安装孔的孔位间距按照通用传动组件的安装边界做了适配，不管是直接固定在设备的型材机架上，还是搭配减震垫安装在混凝土基座上，都不需要额外做转接板的设计，能减少现场安装的二次加工工作量。输入轴与输出轴采用空间垂直交错的布局，这也是蜗轮蜗杆结构的典型特征，

　　输入轴端伸出壳体的长度刚好适配标准联轴器的安装尺寸，不需要额外截短轴头或者加装轴套，输出轴的轴径按照额定输出扭矩做了匹配，键槽尺寸符合通用传动件的配合标准，和链轮、皮带轮或者联轴器配合的时候，能直接选用标准件完成装配。设计上没有采用拆分式的装配结构，整个齿轮啮合腔直接在铸造壳体上一次加工成型，对应的轴承安装孔位也是一次装夹完成镗削，同轴度精度比分体装配的箱体更容易保证，蜗轮和蜗杆的啮合间隙可以通过端盖的调整垫片做微调，不需要拆开整个箱体就能完成啮合精度的校准，日常维护的操作门槛更低。壳体外部的散热筋结构顺着箱体的棱边分布，在连续运转的工况下，铸铝？不对，这个是铸铁壳体，铸铁本身的减震性能比铸铝更好，适合有轻微冲击的传动场景，

　　散热筋的高度没有做过高的设计，避免在安装的时候和周边的管线、机架部件产生干涉，壳体的壁厚按照长期承受额定扭矩的强度要求做了均匀设计，没有出现局部过薄导致的应力集中区域，轴承位的位置做了局部加厚，能承受径向和轴向的复合载荷，不会因为长期受力出现轴承位磨损变形的问题。从传动特性来看，这类蜗轮蜗杆结构本身具备一定的自锁性能，在起重辅助输送、倾斜输送线这类需要防止倒转的工况里，不需要额外加装逆止器就能满足安全要求，能简化整套传动系统的结构组成，减少故障点。实际选型的时候，要注意输入轴的转向和输出轴的转向对应关系，这个结构的输入轴在高速端，通常和电机直连或者通过皮带轮连接，输出端的转速降低同时扭矩放大，

　　匹配不同模数的蜗轮蜗杆副就能得到不同的速比，这个一体式的壳体结构可以兼容多种速比的核心传动部件，只需要调整内部蜗轮蜗杆的参数，不需要重新开模制作壳体，能降低系列化产品的开发成本。安装的时候要注意轴伸端的密封件配合，输入输出轴的油封安装位在壳体上直接加工出了定位台阶，装配标准骨架油封的时候能保证密封面的同轴度，避免长期运转出现漏油的问题，箱体顶部预留了注油孔的位置，底部有放油螺塞的安装位，日常更换润滑油的时候不需要拆开箱体端盖，维护操作很方便。和二级圆柱齿轮减速结构相比，这种单级蜗轮蜗杆变速结构的体积更小，在安装空间局促的设备上更有优势，垂直交错的轴系布局也能让整套传动系统的布置更灵活，不需要额外增加换向齿轮组就能实现动力的转向传输，很多小型自动化设备的动力传输单元都会优先选用这类结构，就是看中它结构紧凑、传动平稳、噪音低的特点，在转速不超过1500转的输入工况下，它的运行噪音比圆柱齿轮传动低至少5分贝，适合对车间噪音有要求的生产场景。另外，整个壳体的安装基准面做了铣削精加工，底部安装面的平面度精度满足通用传动件的安装要求，固定的时候不需要额外刮研调整就能保证轴系的水平度，能减少安装不当导致的轴承偏磨、蜗轮蜗杆啮合异常磨损的问题，延长整套传动部件的使用寿命。
