小型无人自助自动售货机三维设计

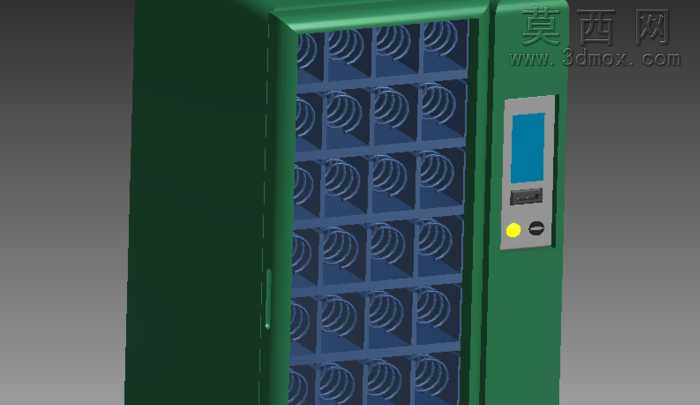

本作品为小型立式自动售货机的三维参数化建模成果，建模过程严格遵循商用自助零售设备的实际设计逻辑，以Autodesk Inventor为核心建模工具，完成全结构的数字化搭建。建模初期先梳理设备的功能分区，将整体划分为外壳柜体、商品陈列货道、操作交互区、取货仓、电控安装区五大核心模块，采用自底向上的建模思路，先完成各子模块的零件建模，再通过装配约束完成整体拼接，确保各部件的装配间隙、运动行程符合实际生产与使用要求。外壳部分采用钣金类零件的建模逻辑，还原金属柜体的折弯、焊接结构特征，外观材质设置为哑光深绿色喷塑金属材质，模拟商用设备常用的耐磨防腐蚀表面处理效果，边角处做圆弧过渡处理，既符合钣金加工的工艺特性，也避免尖锐边角带来的使用安全隐患。商品陈列区采用矩阵式弹簧货道布局，共设置六行四列二十四个独立货位，每个货位的弹簧螺旋构件、货道隔板、出货触发机构都做了精细化建模，还原弹簧旋转出货的结构逻辑，货道前方设置透明视窗，材质设置为半透明钢化玻璃，兼顾商品展示与防护功能。操作交互区集成了显示屏、操作按键、状态指示灯、支付识别区等构件，各部件的布局符合人体工程学要求，高度适配普通站立使用者的操作视线与操作范围，按键做凸起的防滑纹理处理，指示灯设置黄、绿不同的色彩区分，对应设备不同的运行状态。设备下方设置内凹式取货仓，仓门采用翻盖式结构，设置防夹手的间隙设计，取货仓内部做防滑落的倾斜导板，确保商品出货后能顺利滑落到取货口位置。底部设置四个可调式支撑脚，可适配不平整的安装地面，保证设备放置的稳定性。渲染阶段采用工作室环境光效，调整材质的反光度、粗糙度参数，让金属柜体的哑光质感、玻璃视窗的通透质感、操作按键的塑料质感都得到真实呈现，整体模型结构完整，各部件无干涉错位，可直接用于设备方案展示、结构验证、教学演示等场景，完整还原了24小时无人值守自助售货设备的结构特征与功能属性，能够清晰展现这类商用自助设备的设计逻辑与构造细节。
