水下远程作业ROV框架式结构设计

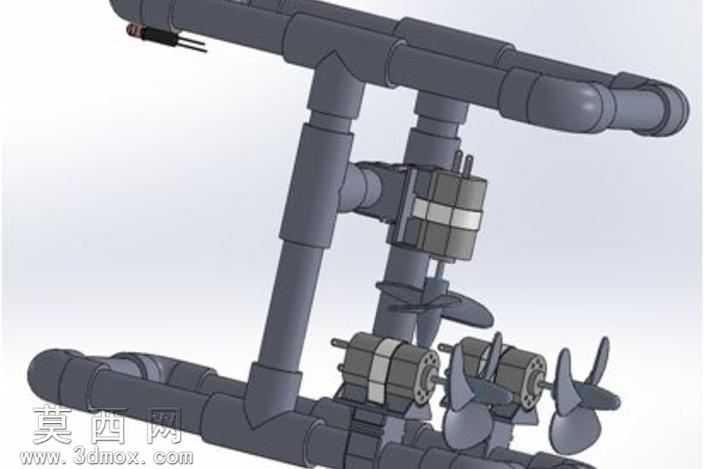

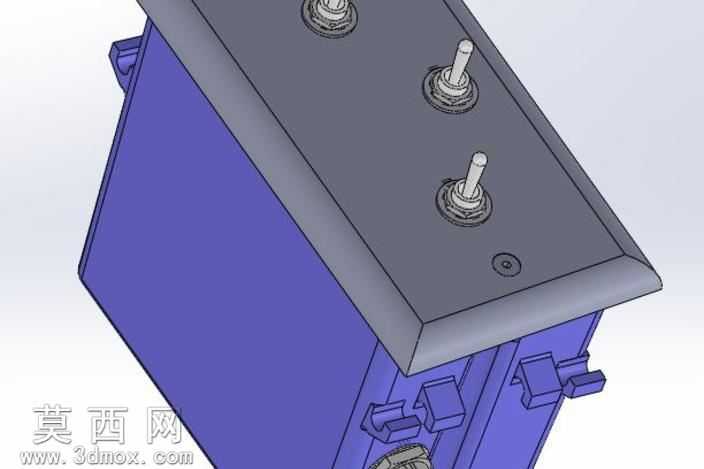

本作品为水下远程操作载具ROV的三维结构设计，采用SolidWorks完成全参数化建模，整体选用框架式管架结构作为承载主体，建模阶段优先使用管道特征、标准件装配约束完成主体框架搭建，所有管材连接处均做共线、同轴配合约束，保证框架整体的结构对称性与受力合理性。模型渲染阶段为框架主体赋予深灰色哑光工程塑料材质，模拟实际水下设备常用的PVC或防腐涂层金属管材质感，为推进器组件分别赋予金属机壳哑光金属材质、螺旋桨半透明工程塑料材质，清晰区分不同功能部件的视觉层次，便于快速识别结构组成。结构设计上，载具上层设置横向延伸的设备安装臂，预留探测、作业附件的安装接口，可搭载小型传感器、作业机械手等拓展组件；下层框架对称布置多组推进器单元，包含水平推进与垂向推进的多向动力布局，可实现水下多自由度的灵活移动，推进器与框架之间采用卡箍式连接结构，建模时预留了安装调节余量，方便实际装配时调整推进角度。设计思路围绕教学演示与原型验证展开，配套的装配说明文档梳理了从框架拼接、动力组件安装到线路排布的分步流程，当前初始版本完成了核心机械结构的搭建，后续可在此基础上拓展密封舱、控制舱、布线槽等功能模块，优化端口布局将外接接口调整为垂直排列形式，进一步提升水下使用的防水性能与布线规整度。整个模型的装配层级清晰，所有零件均保留完整建模参数，可根据实际使用需求调整管材尺寸、推进器数量与安装位置，适配不同水深、不同作业场景的使用需求，框架的镂空结构可有效降低水下运行阻力，同时减轻整体自重，提升载具的水下续航与机动性能。
