法兰安装式十字轴万向传动连接结构

　　在各类需要补偿两轴间角度偏移的传动场景中，这类法兰安装式万向传动结构是解决非同轴动力传递的核心部件，常见于工业设备的动力输出端与执行端之间的连接环节，比如轻工生产线的辊道传动、小型工程机械的辅助动力传递、检测设备的角度调整传动链路里，都能见到这类结构的实际应用。它的核心作用是在主动轴和从动轴存在轴线夹角的情况下，依然能够可靠传递旋转扭矩，避免刚性连接因为轴系不对中产生的附加载荷、轴件弯曲甚至断裂的问题。

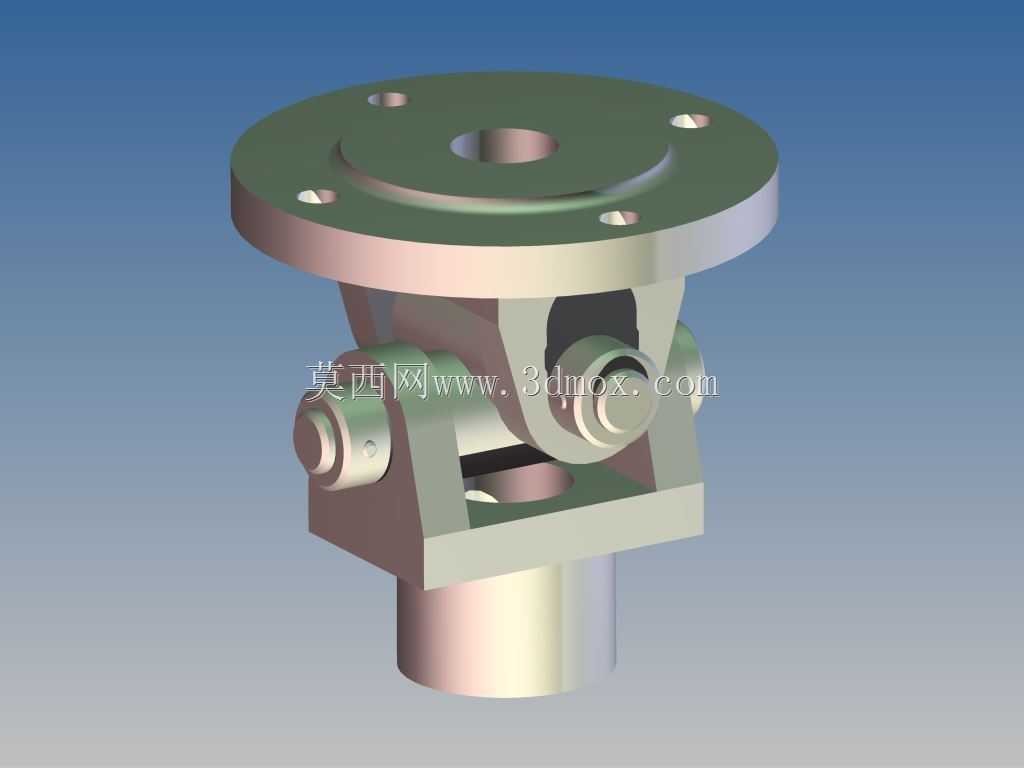

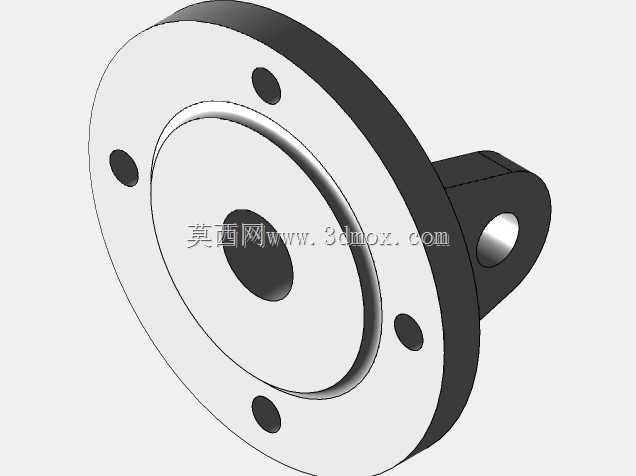

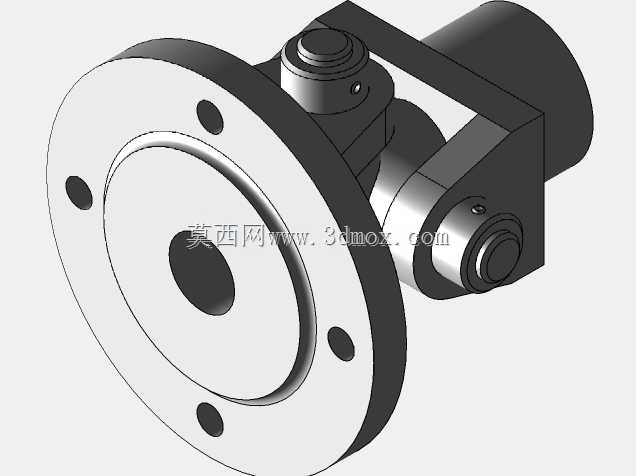

　　从结构设计逻辑来看，这个万向节采用上端法兰盘作为安装基准面，法兰盘上均匀分布了四个安装沉孔，孔位采用对称布局，能够保证安装时螺栓受力均匀，法兰端面的加工精度直接决定了输入轴的连接同轴度基准，设计时法兰盘的厚度需要满足螺栓预紧力下的刚度要求，避免压紧后法兰面出现翘曲影响传动平稳性。中间的十字轴传动副是整个结构的核心，十字轴的四个轴颈分别和两个叉形架配合，轴颈处预留了润滑脂存储的空间结构，能够在长期运转过程中减少配合面的磨损，两个叉形架分别和上端法兰连接端、下端圆柱轴伸端做成一体式结构，相比分体式叉架减少了连接松动的风险，整体刚性更好。下端的圆柱轴伸可以直接插入从动部件的安装孔内，通过键连接或者顶丝固定的方式实现扭矩输出，轴伸的直径和长度匹配常规的传动安装尺寸，不需要额外做转接套就能适配多数常规传动接口。

　　实际选型应用时，需要先确认安装边界：上端法兰的安装孔分布圆直径要和动力输出端的法兰尺寸匹配，沉孔的大小要适配对应规格的连接螺栓，保证螺栓能够完全沉入孔内不突出法兰端面，避免安装后出现干涉；下端轴伸的长度要控制在插入从动件后不会顶到内部结构，同时保证足够的配合长度来传递额定扭矩，不会因为配合长度不足出现轴头打滑的问题。设计建模过程中，十字轴的摆动角度范围是核心参数，这个结构的最大允许轴间夹角可以满足常规15到25度的偏角补偿需求，建模时需要做运动干涉检查，确认叉形架在最大摆角位置时不会和十字轴、法兰端面发生碰撞，同时要保证轴颈和叉架孔的配合间隙在合理范围，间隙过大会导致传动回程误差过大，影响传动精度，间隙过小则会出现转动卡滞，润滑脂无法进入配合面的问题。

　　从功能特性上来说，这种结构相比弹性联轴器，能够承受更大的传动扭矩，而且角度补偿范围更大，适合低速重载的传动场景，相比球笼式等速万向节，它的结构更简单，加工成本更低，维护也更方便，只需要定期补充润滑脂就能保证长期稳定运行。在建模细节处理上，所有的棱边都做了合理的倒角和圆角处理，既避免了加工过程中出现应力集中的问题，也能去除加工毛刺，方便安装时的部件对位，法兰盘和叉架连接的位置做了加强筋过渡，能够在传递大扭矩的时候减少应力集中，避免叉架根部出现断裂的情况。在实际装配调试的时候，要注意如果是单个万向节传动，输出轴的转速会存在周期性的波动，所以如果是对转速平稳性要求高的场景，通常会成对使用这类万向节，通过合理布置安装相位来抵消转速波动，而单万向节更适合对转速平稳性要求不高、转速较低的传动链路中。这类结构的材质通常选用中碳钢做调质处理，十字轴的轴颈表面会做淬火处理来提高表面硬度，增强耐磨性能，叉架和法兰部分根据使用场景的防腐需求，可以做发黑或者镀锌处理，适应不同的工作环境。
