传感器安装用斜面式顶尖支承座结构

项目分类:传感器 发布时间:2022-04-11 ID:606048
  • 传感器安装用斜面式顶尖支承座结构

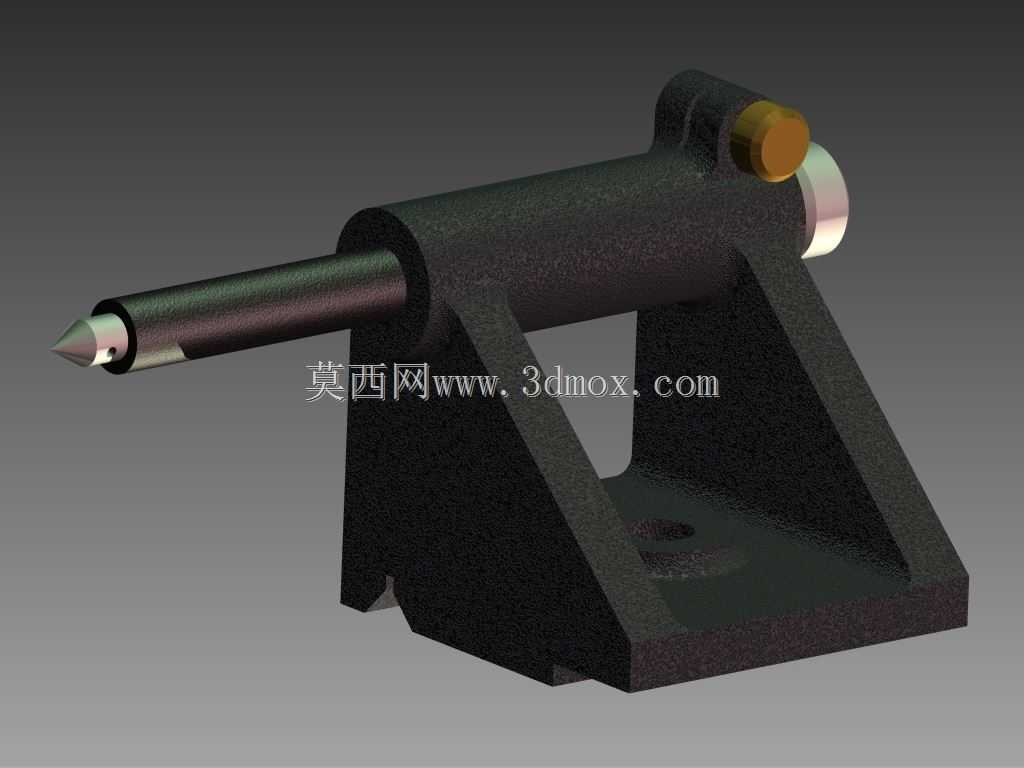

  在自动化检测工位、精密量仪装配以及小型试验台架搭建场景里,这类带顶尖的支承结构是很常见的定位组件,核心作用是给带中心孔的轴类检测件、传感器回转探测部件提供稳定的回转支承基准,避免检测过程中被测件出现径向窜动或者轴向偏移,保证检测数据的重复性精度。从结构本身来看,整个支承采用一体式斜撑式底座设计,底座上预留了沉头安装孔,可直接通过内六角螺栓固定在设备安装平台的T型槽或者预制螺纹孔上,两个斜向支撑筋从底座平面直接延伸到上部的轴套安装位,筋板与底座、轴套之间采用大圆角过渡,既减少了铣削加工时的应力集中,也能在承受顶尖顶紧的轴向反作用力时,避免上部轴套出现低头变形,保证顶尖轴线与安装基准面的平行度公差。上部的轴套内部加工有精密滑配孔,

  穿装的顶尖轴可沿轴向做小范围滑移,轴套端部设置了锁紧旋钮,当顶尖顶紧被测件中心孔后,旋紧旋钮即可通过端部的铜质压块抱紧顶尖轴,锁死轴向位置,这种设计适配不同长度的被测轴类零件,不需要更换不同规格的顶尖,调整效率比固定式顶尖高不少。顶尖头部采用标准60度锥角设计,锥面做了淬硬处理,硬度控制在HRC55-60区间,长期顶紧使用不会出现锥面压痕,避免磨损带来的定位间隙。设计这类支承结构的时候,首先要确定的是顶尖轴线到底座安装面的中心高,这个尺寸需要匹配整条检测线的输送基面或者其他支承组件的中心高,保证被测件装夹后处于水平状态,不会因为中心高偏差带来附加的弯曲应力;其次要核算斜撑筋的厚度与轴套的壁厚,当顶尖承受最大500N的轴向顶紧力时,

  上部轴套的径向变形量要控制在0.01mm以内,否则会导致被测件回转时出现圆跳动超差的问题;另外底座的安装孔间距要符合常用光学平台、检测工装台的孔位标准,通常孔距设置为25mm的整数倍,方便用户直接安装不需要额外打孔适配。安装边界方面,这类支承座的底座宽度控制在80mm左右,前后方向的长度在120mm左右,上部轴套的外径在40mm上下,顶尖轴的伸出行程范围是0-30mm,安装时需要在支承座的顶尖侧预留至少40mm的操作空间,方便操作人员伸手调整锁紧旋钮,同时底座下方不需要额外加装调整垫铁,因为自身的加工平面度可以控制在0.02mm以内,直接贴合安装平台即可满足使用要求。在实际应用中,这类支承座经常成对使用,一个作为固定顶尖端,

  一个作为活动顶尖端,共同支承带中心孔的转速传感器校准轴、圆柱度检测芯轴等零件,相比普通的V型块支承,顶尖定位的回转精度更高,重复装夹的定位误差可以控制在0.005mm以内,适合精密检测场景下的定位使用。结构上没有多余的复杂零件,拆解后只有底座、轴套、顶尖轴、锁紧旋钮、压块这几个零件,加工工艺性好,底座采用铸铁材质时效处理后铣削成型,轴套采用45号钢调质后精镗内孔,顶尖轴采用轴承钢磨削加工,整体制造成本不高,但是能满足大部分中低载荷下的精密回转支承需求。需要注意的是,这类支承不适合高速回转的场景,因为顶尖与轴套之间是滑动摩擦,转速超过300r/min的时候会出现发热磨损的问题,更适合低速检测、手动调整的工装场景,如果要适配更高转速的使用需求,只需要把顶尖轴的滑动配合换成深沟球轴承支承即可,底座的安装接口完全可以通用,不需要改动安装尺寸。
