带安装支座双槽导向滑轮结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:606076
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计
  • 带安装支座双槽导向滑轮结构设计

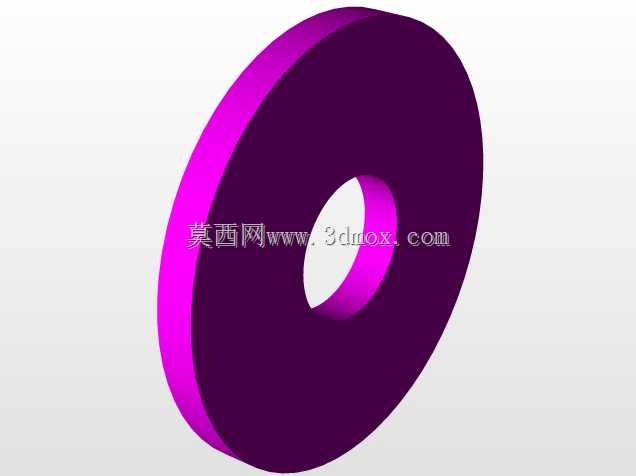

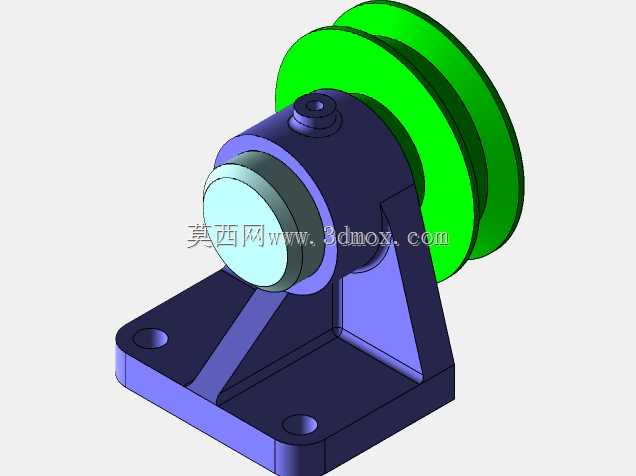

  在轻载物料输送、小型设备张紧机构、实验室测试装置的走线走带场景里,这类带一体式安装支座的双槽滑轮是很常见的传动导向部件,很多做小型非标设备的结构工程师在做方案时,都会优先考虑这类集成化的滑轮组件,不用单独拆分设计支座和轮体的配合结构,能省不少装配调试的时间。从实际功能来看,这个滑轮组件主要承担两个方向的导向作用,双槽的结构可以同时走两根牵引绳或者同步带,避免两根线体在运行过程中发生干涉,轮体和支座之间通过轴销连接,轴销和轮体内孔之间预留了合适的转动间隙,保证轮体转动时不会出现卡滞,垫圈的设置是为了调整轮体的轴向间隙,同时避免轮体端面和支座侧壁直接摩擦,降低长期运行的磨损量。设计的时候首先要考虑安装边界的问题,

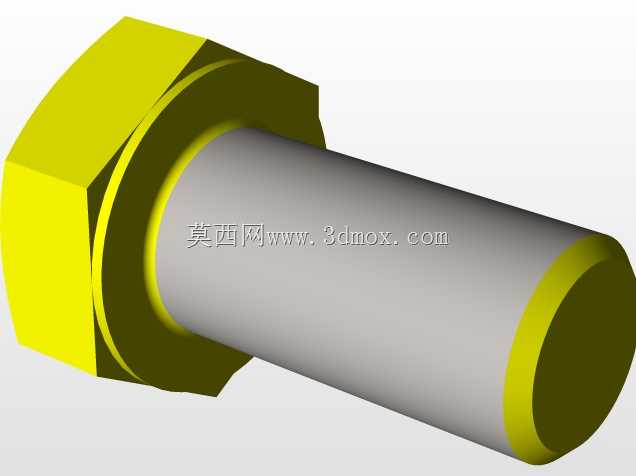

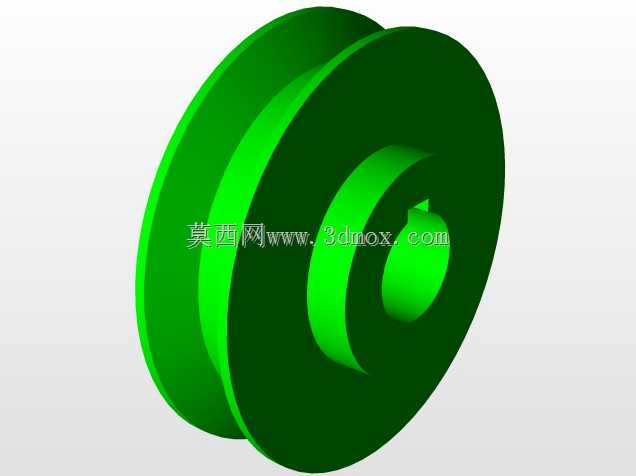

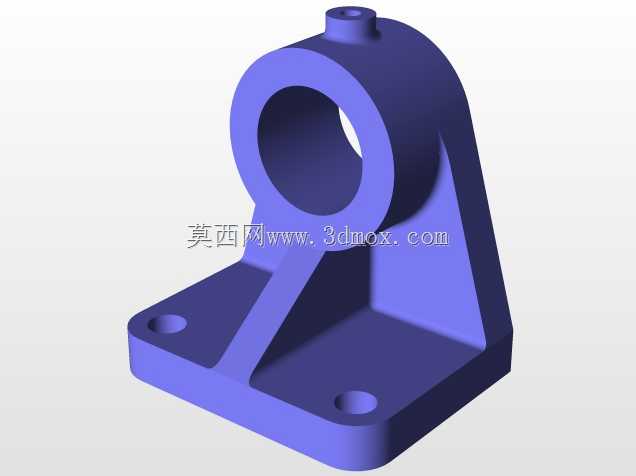

  底部的安装板是带两个安装孔的方形法兰结构,两个安装孔的中心距要和配套设备的安装位严格匹配,安装孔的直径要适配常用的内六角圆柱头螺钉规格,支座的立板和底板之间加了三角形的加强筋,这个加强筋的厚度不能太薄,不然在承受侧向拉力的时候容易出现应力集中导致支座变形,也不能太厚,不然会增加不必要的重量和材料成本,一般取底板厚度的0.8倍左右比较合适。轮体的槽型是圆弧槽,槽的半径要比配套使用的牵引绳半径大0.5到1毫米,这样绳子在槽里的时候不会被卡紧,也不会因为槽太宽出现绳子脱槽的情况,两个轮槽之间的凸缘高度要足够,至少要达到绳子直径的三分之一,才能有效分隔两根绳索。轴销的设计要考虑拆装的便利性,轴销和支座立板的配合采用过渡配合,

  和轮体内孔的配合采用间隙配合,轴销的一端做了轴向定位的台阶,另一端可以用卡圈或者锁紧螺钉固定,避免设备运行过程中轴销窜动脱出。从尺寸边界来看,整个组件的总高度要控制在安装空间允许的范围内,轮体的外径决定了牵引绳的最小弯曲半径,不能选太小的轮径,不然绳子反复弯曲会加速疲劳断丝,一般轮径至少要取绳子直径的10倍以上,如果是用同步带的话还要符合同步带的最小弯曲半径要求。实际装配的时候要注意,轮体转动要灵活,不能有轴向的窜动,垫圈的数量可以根据实际的轴向间隙调整,安装的时候要保证支座的安装面和牵引方向垂直,不然绳子在运行过程中会蹭到槽的侧壁,加剧磨损。这类滑轮组件不像重型起重滑轮那样需要承受很大的载荷,所以在材料选择上,

  支座一般用铸铁或者压铸铝合金就可以满足强度要求,轮体可以用尼龙或者硬质铝合金,既减轻重量又能降低转动时的噪音,在一些对防腐有要求的场景里,还可以对金属部件做阳极氧化或者喷塑处理。很多新手设计师在做这类滑轮结构的时候,容易忽略轴销的润滑问题,其实在轮体和轴销的配合面之间可以预留润滑脂槽,定期加注润滑脂就能大幅延长组件的使用寿命,不用频繁更换易损件。另外双槽结构的设计也让这个组件的适用场景更灵活,既可以单槽使用走单根绳索,也可以双槽同时使用实现双倍速的牵引或者两个独立方向的导向,在小型起重装置、窗帘传动机构、3D打印机的走线结构、自动化设备的料带张紧结构里都能看到类似的结构应用。
