轴承式直线推杆传动支撑结构

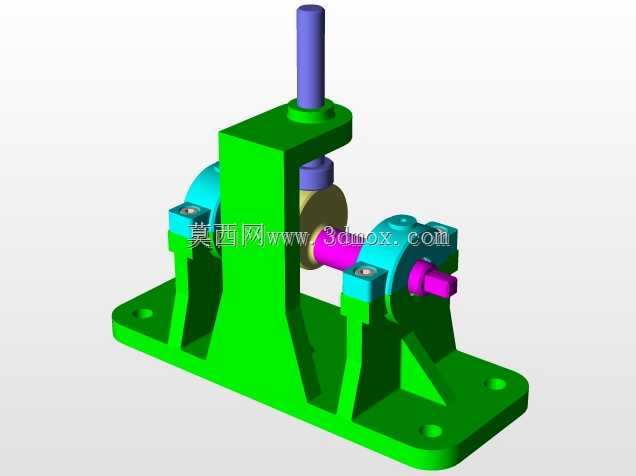

　　这套轴承推杆结构，核心是通过双侧轴承座对横向传动轴形成稳定回转支撑，搭配垂直布置的推杆组件实现直线往复动作的力传递，常见于轻工装配线的工件顶出工位、检测设备的触点触发机构、小型工装夹具的压紧驱动单元中，在需要小行程精准直线动作、且对传动同轴度有一定要求的场景下适配性较强。从实际使用场景来看，这类结构不需要大负载输出，更多承担精准位移传递的作用，比如在电子元器件检测工位，推杆端部安装检测探针，通过横向轴的凸轮结构驱动推杆垂直升降，完成对引脚通断、焊点高度的检测动作，双侧轴承的支撑能避免横向轴长期回转出现的径向窜动，保证推杆每次升降的行程误差控制在极小范围内，不会因为轴的偏摆导致探针错位刮伤工件表面。

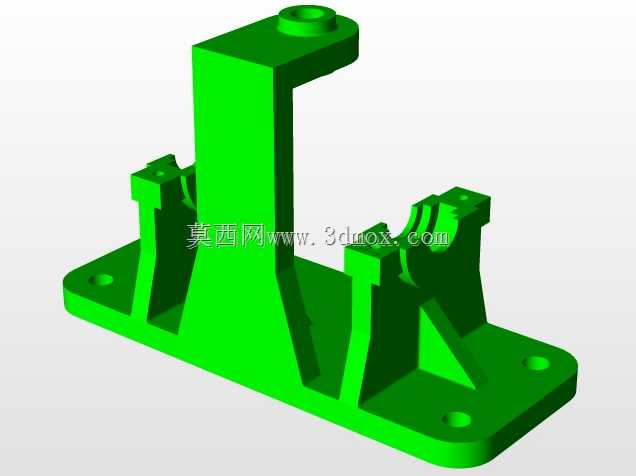

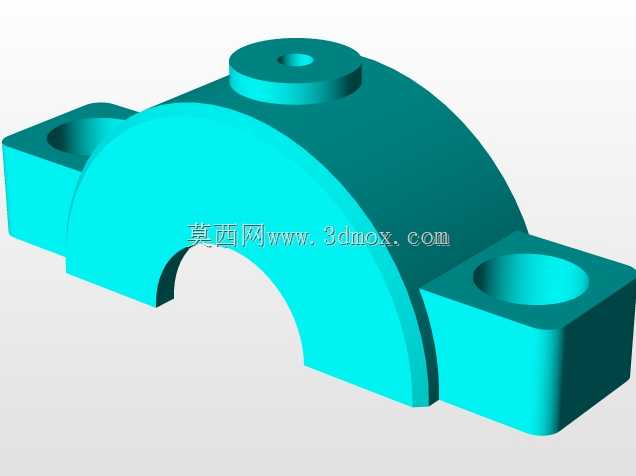

　　设计过程中首先要确定的是安装底座的边界尺寸，底座采用一体式铸造型结构，四个安装孔分布在底座四角，孔位间距需要匹配安装工位的型材螺孔间距，通常这类小型推杆结构的底座长度控制在180mm以内，宽度在100mm左右，整体高度不超过150mm，不会占用过多的设备安装空间，底座上的加强筋沿着支撑立板与底座的连接位置布置，筋板厚度取底座壁厚的1.2倍，既可以减轻整体重量，又能避免垂直方向受力时立板出现根部断裂的问题。横向传动轴的支撑采用了对开式轴承座结构，轴承座通过内六角螺钉固定在底座两端的支撑凸台上，这种分体式轴承座的优势在于装配时不需要从轴端穿入轴承，可先将轴承预装在轴承座上下盖之间，再扣合在轴的对应轴颈位置，降低了装配难度，

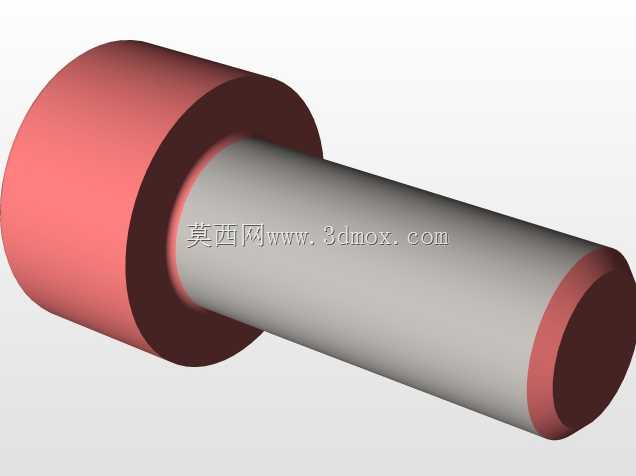

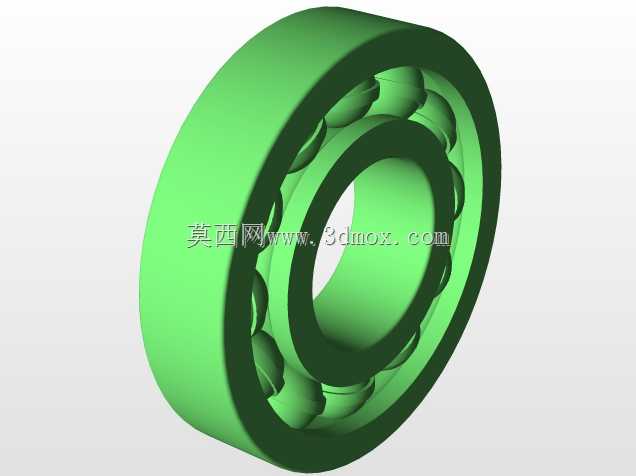

　　后期维护更换轴承时也不需要拆解整个传动链路，只需要拆开对应侧的轴承座上盖即可完成更换。轴颈位置的直径公差取m6级，与轴承内圈形成过渡配合，轴承座内孔取H7级公差，保证轴承外圈不会在座内出现周向转动，同时避免过盈量过大导致轴承游隙变小，出现回转卡滞的问题。垂直推杆的导向孔直接开设在顶部的支撑凸台内，孔内壁做了粗糙度Ra1.6的精加工处理，推杆与导向孔采用间隙配合，间隙值控制在0.02-0.04mm之间，既保证推杆上下滑动顺畅，又不会出现径向晃动，推杆下端与横向轴上的凸轮接触位置安装了耐磨衬套，衬套采用铜基石墨材质，不需要额外加注润滑油即可长期承受滑动摩擦，减少日常维护的工作量。横向轴的一端伸出轴承座外侧，预留了联轴器安装位，

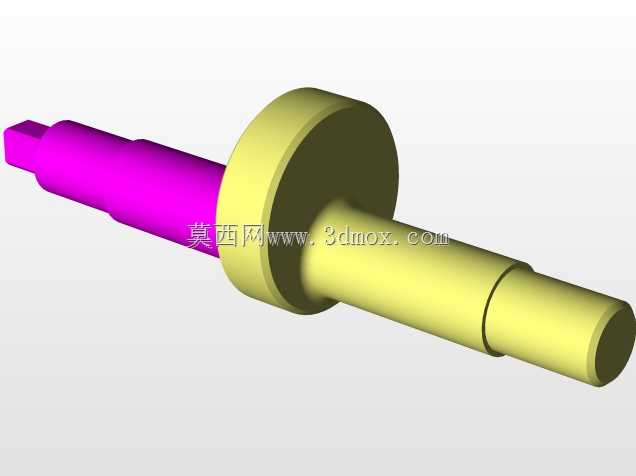

　　可以连接步进电机或者手动旋钮作为动力输入，轴上的凸轮轮廓根据实际需要的推杆行程设计，通常这类小行程推杆的凸轮升程在10-20mm之间，凸轮与轴采用平键连接传递扭矩，键槽位置做了倒角处理，避免装配时键的棱角刮伤键槽侧壁。整个结构的受力路径非常清晰，动力输入带动横向轴回转时，凸轮轮廓推动推杆克服端部负载做垂直上升动作，回程则依靠推杆端部安装的复位弹簧提供回弹力，整个过程中双侧轴承承担了横向轴的全部径向载荷，不会让凸轮的反作用力传递到动力输入端，有效保护了驱动电机的输出轴不受径向力损伤。在安装边界的设计上，需要注意推杆伸出顶部支撑面的最大高度不能超过自身直径的6倍，避免长细比过大导致推杆受压时出现弯曲失稳，底座安装面的平面度公差控制在0.05mm以内，保证安装后整个支撑结构不会出现倾斜，导致推杆运动方向与安装基面不垂直，出现动作卡滞、磨损加剧的问题。另外，两侧轴承座的同轴度公差需要控制在0.03mm以内，加工时可以采用一次装夹完成两个轴承座安装面的铣削与轴承孔的镗削，避免二次装夹带来的位置误差，保证横向轴装配后回转灵活，没有卡顿感。这类结构相比直接采用导套加推杆的无支撑传动结构，优势在于动力输入轴的支撑刚度更高，长期运行不会出现轴的弯曲变形，传动精度保持性更好，适合在每分钟30-60次往复动作的中低频工作场景下长期使用，不会因为磨损过快导致精度快速下降。
