双输出轴紧凑型带齿轮传动齿轮箱结构

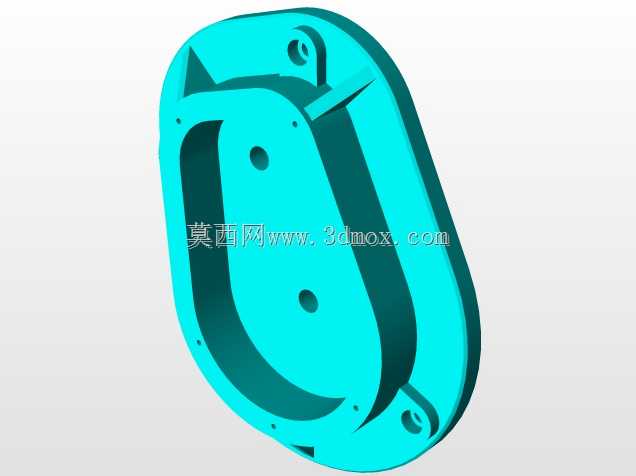

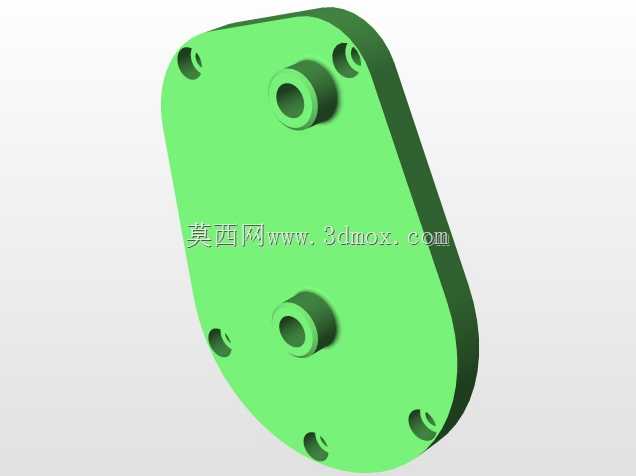

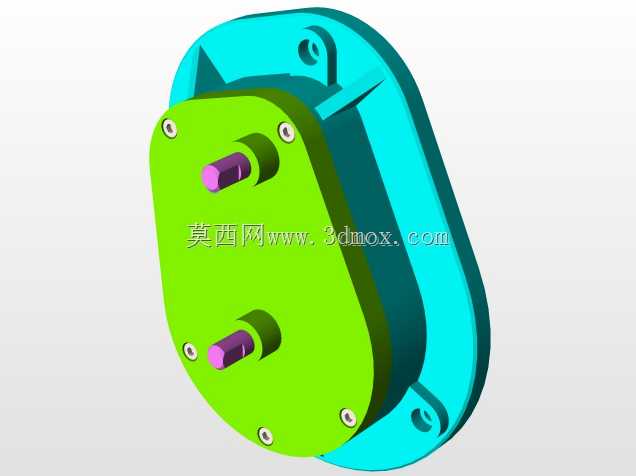

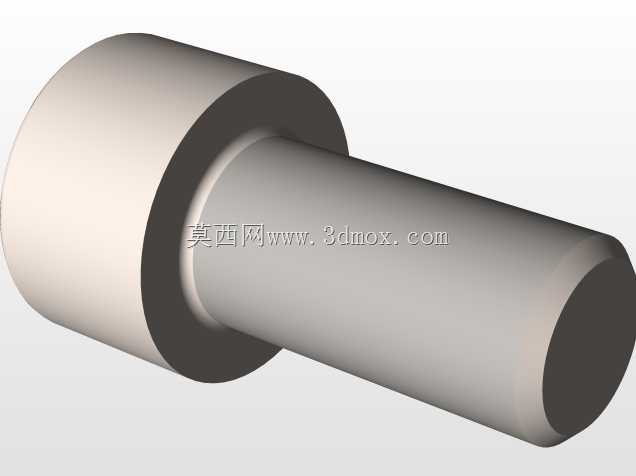

　　这款带齿轮的齿轮箱总成，在小型传动系统里的适配场景很广，从桌面级自动化输送模组的动力传递，到小型实验仪器的转速匹配，再到民用小型机具的扭矩输出环节，都能看到这类紧凑结构的应用。它的核心作用是在有限的安装空间内，完成输入转速的匹配调整，同时将动力分流到两个平行输出轴上，带动两个执行端同步完成预设动作，省去了额外加装分动结构的空间与成本。从结构功能来看，箱体采用分体式拼接设计，青蓝色的外壳部分是主承载基座，上面预留了四个安装固定耳座，耳座上开有通孔，安装时可以直接穿入螺栓固定在设备的安装立板上，不需要额外设计转接支架，能有效压缩整机的横向安装尺寸。亮绿色的端盖通过四个圆周均布的紧固件和主箱体连接，接缝处可以加装密封垫片，

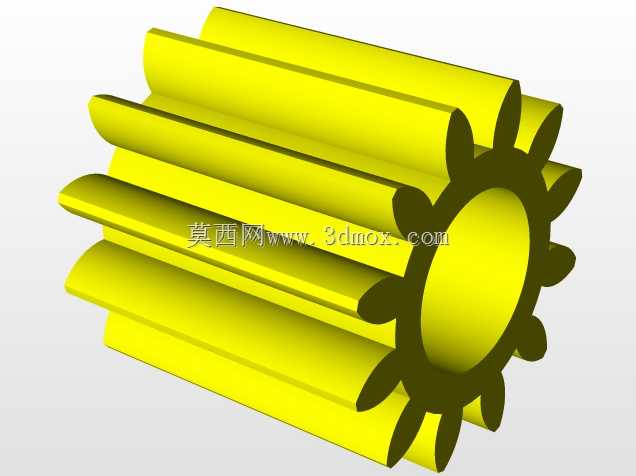

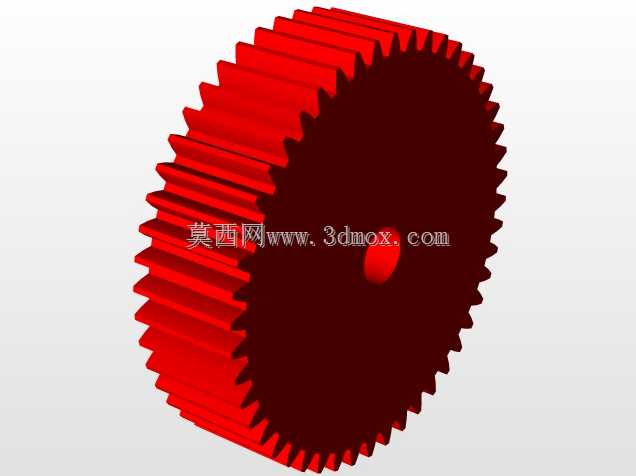

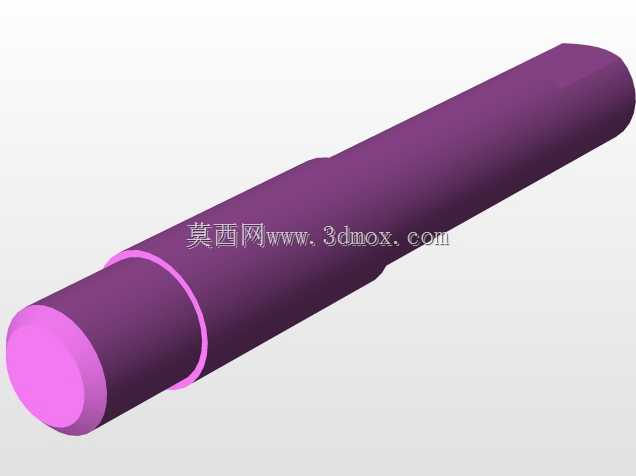

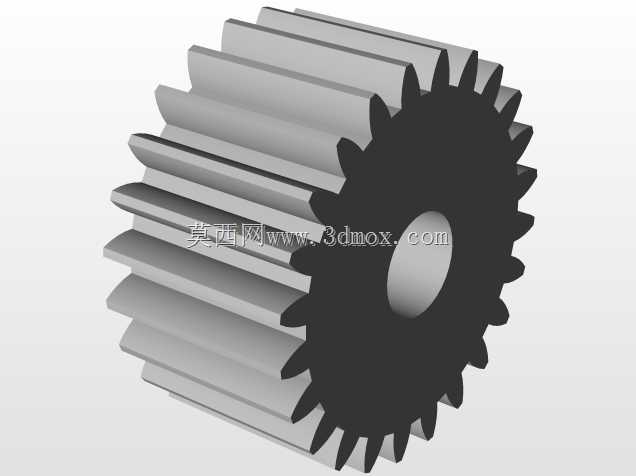

　　既能够防止箱体内润滑脂的泄漏，也能阻挡外界的粉尘、碎屑进入齿轮啮合区域，延长内部传动件的使用寿命。两个输出轴平行布置在端盖侧，轴端做了扁位结构设计，和外接的传动轮、摆杆或者执行件连接时，不需要额外加工键槽就能传递额定扭矩，装配时的对中难度也更低，适合小批量设备的快速组装调试。设计这类齿轮箱的时候，首先要敲定的是两个输出轴的中心距参数，这个尺寸直接决定了内部啮合齿轮的模数、齿数配比，也直接限定了整个箱体的外轮廓边界。这款结构的外轮廓做了圆角过渡处理，没有尖锐的凸棱，一方面是避免装配过程中划伤操作人员，另一方面也能减少箱体成型时的应力集中问题，不管是采用注塑加工还是铝合金压铸成型，都能降低废品率。内部的齿轮组采用定轴轮系布局，

　　输入轴的动力经过一级或者两级齿轮减速后，同步传递到两个输出轴上，两个输出轴的旋向、转速比可以根据实际使用需求调整齿轮参数来实现，不需要改动外部的箱体结构，平台化适配的灵活性很高。安装边界方面，整个箱体的厚度方向尺寸控制得比较紧凑，贴装在设备立板上之后，突出安装面的尺寸不会占用过多的设备内部空间，对于安装空间局促的小型设备来说十分友好。固定耳座的位置做了下沉设计，螺栓锁紧之后螺栓头不会突出耳座表面，避免和周边的其他零部件产生运动干涉。输出轴的伸出长度经过匹配设计，既能够保证和外接零件的配合长度足够传递扭矩，也不会因为轴伸过长导致轴端受径向力时出现挠曲变形，影响齿轮的正常啮合精度。在实际选型应用的时候，需要先确认设备端的输入转速、

　　需要的输出扭矩，以及两个输出端需要带动的负载大小，再匹配对应的齿轮参数，同时要注意安装面的平面度要求，如果安装面平面度超差，锁紧螺栓之后会导致箱体变形，内部齿轮的啮合间隙变小，运转时会出现卡滞、异响的问题，严重时还会加剧齿轮齿面的磨损。日常维护时，只需要拆开绿色端盖就能直接接触到内部的所有齿轮零件，不需要将整个齿轮箱从设备上拆卸下来，更换磨损齿轮或者补充润滑脂的操作都十分便捷，能有效降低设备的后期维护成本。这类齿轮箱的齿轮一般采用工程塑料或者粉末冶金材质制作，在轻载传动场景下具备自润滑特性，运转噪音低，不需要频繁加注润滑油，适合在洁净度要求较高的实验仪器、办公自动化设备上使用，如果应用在负载稍大的场景，也可以将齿轮替换为钢制件，箱体材质更换为压铸铝合金，就能满足更高的扭矩传递需求，结构的拓展性很强。
